Shrnutí článku:Spolehlivý nosný systém je nezbytný pro průmyslová potrubí vystavená tepelné roztažnosti, smršťování, vibracím a měnícím se provozním zatížením. AVariabilní pružinová podpora pro potrubízajišťuje řízený vertikální pohyb při nepřetržitém podpírání potrubí. S profesionálními výrobními zkušenostmi,Tianshundodává standardizovaná a přizpůsobená řešení variabilní podpory pružin pro elektrárny, petrochemická zařízení, ropné a plynárenské systémy, chemické závody, projekty na úpravu vody a další náročné průmyslové aplikace.
Obsah
- Co je proměnná pružinová podpora pro potrubí?
- Proč je v průmyslových potrubích potřeba variabilní podpora pružin?
- Jak funguje variabilní pružinová podpora?
- Jaké jsou klíčové technické specifikace?
- Jaké jsou hlavní součásti?
- Jaké jsou hlavní výhody?
- Kde se používá variabilní podpěra pružin?
- Jak byste měli vybrat správnou variabilní podpěru pružiny?
- Jak kvalita výroby ovlivňuje výkon?
- Jak se to srovnává s jinými podpěrami potrubí?
- Často kladené otázky

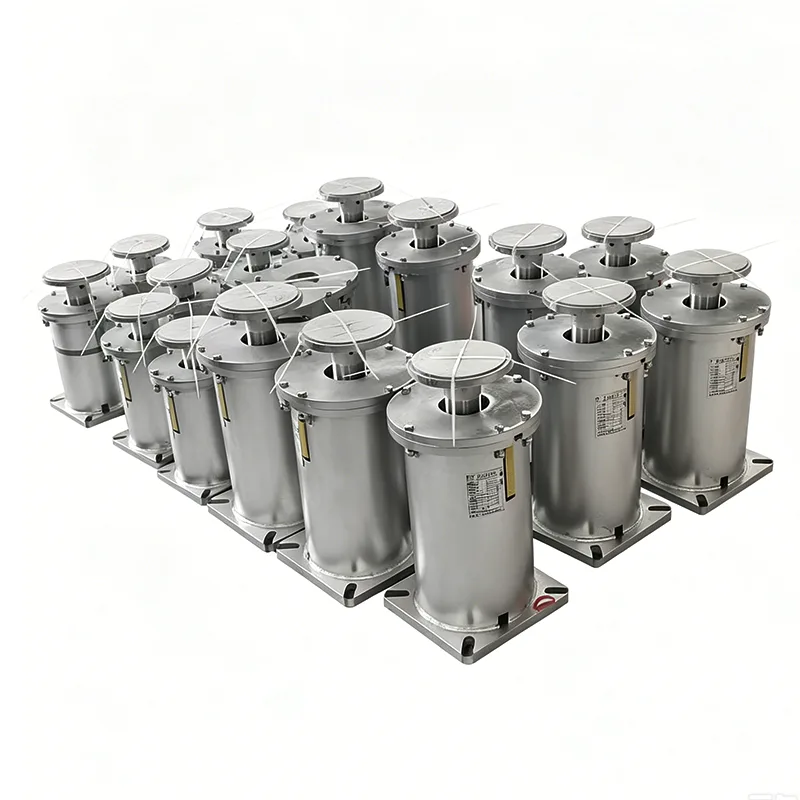

Co je proměnná pružinová podpora pro potrubí?
A Variabilní pružinová podpora pro potrubíje elastická mechanická podpěra určená k přenášení zatížení potrubí a zároveň umožňuje kontrolovaný vertikální pohyb. Na rozdíl od tuhé podpěry, která omezuje pohyb, variabilní podpěra pružiny využívá charakteristiky průhybu pružiny k přizpůsobení se změnám polohy potrubí.
Průmyslové potrubí se může výrazně pohnout při změně provozních teplot. Parní potrubí, napájecí systémy, procesní potrubí, potrubí kondenzátu a další vysokoteplotní systémy se mohou během provozu roztahovat a po odstavení smršťovat. Pokud tento pohyb není správně řízen, mohou být nadměrné síly přenášeny na potrubí, ventily, příruby, trysky zařízení a konstrukční spoje.
Správně zvolená podpora pružiny pomáhá rozložit tyto síly při zachování předvídatelného zatížení podpory. Sortiment produktů Tianshun zahrnuje standardní a přizpůsobené konfigurace navržené pro různé nosnosti, cestovní požadavky, podmínky instalace a průmyslová prostředí.
Proč je v průmyslových potrubích potřeba variabilní podpora pružin?
Podpěra potrubí není pouze záležitostí držení potrubí na místě. Správně navržený nosný systém se musí přizpůsobit hmotnosti, tepelnému pohybu, vibracím a provozním podmínkám, aniž by vytvářel nadměrné sekundární napětí.
Variabilní podpěry pružin jsou zvláště užitečné, když potrubí potřebuje kompenzaci vertikálního posunu, ale nevyžaduje extrémně nízké kolísání zatížení spojené s konstantní podporou pružiny.
- Kompenzace tepelné roztažnosti:Umožňuje řízený vertikální pohyb při změnách teploty potrubí.
- Rozložení zatížení:Poskytuje nepřetržitou podporu pro potrubí a související komponenty.
- Snížení stresu:Pomáhá snižovat nadměrné síly přenášené na připojené zařízení.
- Řízení vibrací:Poskytuje pružný podpůrný mechanismus pro provoz potrubních systémů.
- Ochrana zařízení:Pomáhá snižovat riziko nadměrného zatížení v citlivých spojovacích bodech.
- Flexibilita instalace:Podle požadavků projektu lze zvolit různé konfigurace.
U inženýrských projektů by měla být podpěra vždy vybírána na základě skutečné hmotnosti potrubí, pohybu, provozní teploty, polohy instalace a konstrukčních podmínek, nikoli pouze na základě výběru podpěry podle průměru potrubí.
Jak funguje variabilní pružinová podpora?
Princip činnosti variabilní podpory pružiny je založen na vztahu mezi průhybem pružiny a působícím zatížením. Prakticky řečeno, pružina vytváří podpěrnou sílu, která se mění, když se potrubí pohybuje svisle.
Když se potrubí pohybuje dolů, pružina se dále stlačuje a podpěrná síla se zvyšuje. Když se potrubí pohybuje nahoru, stlačování pružiny se snižuje a podpůrná síla se odpovídajícím způsobem snižuje. Tato řízená změna umožňuje podpěře sledovat pohyb potrubí a přitom pokračovat v přenášení nákladu.
Rozdíl mezi zatížením za studena a zatížením za tepla je proto důležitým faktorem při projektování. Podpěra musí být správně kalibrována, aby její provozní stav zůstal v povoleném kolísání zatížení a rozsahu pojezdu.
Pro aplikace, kde je svislý posun mírný a určitý stupeň kolísání zatížení je přijatelný, může variabilní pružinová podpora poskytnout účinnou rovnováhu mezi výkonem, konstrukční jednoduchostí, pohodlím instalace a cenou.
Jaké jsou klíčové technické specifikace?
Různé projekty potrubí vyžadují různé kapacity pružin a rozsahy pohybu. Podle informací o produktu poskytnutých společností Tianshun mohou konfigurace variabilní podpory pružin pokrýt širokou škálu průmyslových provozních podmínek.
| Specifikace | Typický rozsah / možnost | Inženýrský význam |
|---|---|---|
| Typ podpory | Typ A, B, C, D, E, F, G | Poskytuje flexibilitu konfigurace pro různé podmínky instalace |
| Velikost pružiny | č. 0–ne. 22 | Umožňuje výběr podle požadované nosnosti |
| Cestovní rozsah | 30, 60, 90, 120, 180 mm | Odpovídá různým vertikálním pohybům potrubí |
| Provozní zatížení | 0,2–400 kN | Podporuje potrubí s různým provozním zatížením |
| Směr pohybu | Nahoru / Dolů | Přizpůsobuje se vertikálnímu tepelnému posunu |
| Variabilita zatížení | ≤25 % standardu | Ovládá kolísání podpůrné síly během pohybu |
| Materiál bydlení | Uhlíková ocel Q235/Q355 | Poskytuje strukturální pevnost a odolnost |
| Povrchová úprava | Žárově zinkováno / Lakováno | Pomáhá přizpůsobit podporu různým podmínkám prostředí |
S těmito hodnotami by se mělo zacházet spíše jako s referenčními hodnotami pro výběr produktu než s univerzálními konstrukčními limity. Konečné specifikace by měly být potvrzeny podle skutečných technických podmínek a technické dokumentace výrobce.
Jaké jsou hlavní součásti?
Variabilní pružinová podpěra se skládá z několika vzájemně sladěných součástí. Každý díl přispívá k nosnosti, stabilitě instalace, provozní viditelnosti nebo ochraně životního prostředí.
- spirálová pružina:Primární elastická složka, vyrobená z pružinové oceli a zpracovaná pro dosažení stabilního mechanického výkonu.
- Horní a spodní spojovací desky:Připojte podpěru ke konstrukci potrubí a nosné konstrukci.
- Indikátor zatížení:Pomáhá identifikovat podmínky zatížení pružiny a posunutí během instalace a provozu.
- Uzamykací mechanismus:Zajišťuje sestavu pružiny během přepravy, instalace a uvedení do provozu.
- Ochranné pouzdro:Pomáhá chránit pružinu před prachem, vlhkostí, dešťovou vodou a korozivním prostředím.
Díky kombinaci těchto komponent je systém vhodný pro dlouhodobé průmyslové služby, kde je důležitý stabilní výkon podpory.
Jaké jsou hlavní výhody?
Výběr správné podpěry pružiny může významně přispět ke spolehlivosti potrubního systému. Ve srovnání s konvenčními pevnými podpěrami poskytují variabilní pružinové konstrukce další možnosti pohybu, přičemž zůstávají relativně jednoduché na instalaci a údržbu.
Řízené kolísání zátěže
Správně navržená variabilní podpěra pružiny omezuje změnu podpěrné síly při pohybu potrubí. Standardní informace o produktu Tianshun specifikují variabilitu zatížení až 25 %.
Více možností zatížení a cestování
Různé velikosti pružin a rozsahy zdvihu usnadňují přizpůsobení podpěry specifickým požadavkům na pohyb potrubí a zatížení.
Kalibrace před zatížením
Pružinové podpěry lze předem nastavit podle specifikovaných požadavků projektu, což pomáhá zjednodušit instalaci a uvedení do provozu na staveništi.
Přizpůsobivá konstrukce
Pro různá instalační prostředí, prostorová omezení a provozní podmínky lze zvolit různé konfigurace a materiály.
Pohodlná údržba
Modulární konstrukce může zjednodušit výměnu součástí a údržbu, když je během životního cyklu zařízení vyžadován servis.
Kde se používá variabilní podpěra pružin?
Technologie je vhodná pro průmyslové potrubní systémy, kde dochází k vertikálnímu pohybu v důsledku kolísání teploty, provozních podmínek nebo vibrací zařízení.
- Parovody tepelné elektrárny
- Potrubí napájecí vody a kondenzátu
- Petrochemické procesní potrubí
- Propojovací potrubí výměníku tepla
- Kompresní stanice ropy a plynu
- Ventilové komory potrubí zemního plynu
- Sítě dálkového vytápění
- Zařízení na čištění vody a odpadních vod
- Lodní a pobřežní plošinové potrubí
- Chemické a farmaceutické zpracovatelské systémy
Například ve výrobnách energie a petrochemických zařízeních mohou potrubí zažívat opakované cykly ohřevu a chlazení. Správně zvolená variabilní podpěra pružiny se může přizpůsobit výslednému vertikálnímu posunutí a zároveň pomáhá udržovat zamýšlené rozložení napětí v potrubním systému.
Jak byste měli vybrat správnou variabilní podpěru pružiny?
Správný výběr je jedním z nejdůležitějších kroků v konstrukci podpory pružin. Podpěra by měla být zvolena spíše podle skutečných provozních podmínek než pouze podle jmenovité velikosti potrubí.
- Určete provozní zatížení:Vypočítejte hmotnost potrubí, izolaci, ventily, armatury, hmotnost kapaliny a další podporované součásti.
- Identifikujte vertikální pohyb:Stanovte očekávaný posun nahoru nebo dolů mezi chladem a provozními podmínkami.
- Zkontrolujte kolísání zatížení:Zjistěte, zda je povolená změna zatížení vhodná pro připojené zařízení a návrh napětí potrubí.
- Vyhodnoťte instalační prostor:Vyberte vhodnou konfiguraci na základě dostupné konstrukční a údržby.
- Zvažte podmínky prostředí:Vyberte vhodné pouzdro a povrchovou úpravu pro vlhkost, korozi, teplotu a venkovní vystavení.
- Potvrďte směr instalace:Ověřte, zda se podpěra musí přizpůsobit pohybu nahoru nebo dolů.
- Zkontrolujte technické normy:Ujistěte se, že vybraná podpora je kompatibilní s příslušnými specifikacemi projektu a požadavky na návrh potrubí.
U složitých projektů mohou inženýři dodavateli poskytnout zatížení potrubí, provozní teplotu, očekávaný výtlak, instalační prostor a další klíčové parametry. Výrobce pak může doporučit vhodný model a konfiguraci.
Jak kvalita výroby ovlivňuje výkon?
Výkon podpory pružiny do značné míry závisí na konzistenci pružiny, rozměrové přesnosti, kalibraci zatížení, kvalitě materiálu a konečné montáži. Kvalita výroby je tedy přímo spojena s dlouhodobou spolehlivostí potrubí.
Společnost Tianshun uvádí komplexní přístup ke kontrole kvality zahrnující kontrolu surovin, CNC výrobu pružin, testování výkonu pružin, kontrolu dokončené montáže a závěrečnou kontrolu před dodáním. Její výrobní závody zahrnují CNC stroje na navíjení pružin, zařízení na testování pružin, spektrometry a nedestruktivní testovací přístroje.
Podle informací o produktu prochází každá pružina několika kompresními a zátěžovými testy, aby se ověřil stabilní výkon před montáží. Systém managementu jakosti společnosti je certifikován podle ISO 9001:2015, přičemž její produkty splňují mezinárodní standardy včetně požadavků CE a API.
Tato opatření kontroly kvality jsou zvláště důležitá pro průmyslové projekty, kde podpěry pružin mohou zůstat v provozu po mnoho let při opakovaných tepelných cyklech.
Jak se to srovnává s jinými podpěrami potrubí?
| Srovnávací faktor | Variabilní podpora pružin | Pevná podpěra potrubí | Neustálá podpora pružin |
|---|---|---|---|
| Vertikální pohyb | Kompenzuje mírný pohyb | Velmi omezené | Vhodné pro větší pohyb |
| Variace zatížení | Obvykle ≤ 25 % | Prudce se mění s posunem | Obvykle mnohem nižší |
| Strukturální složitost | Střední | Nízký | Vysoký |
| Instalace | Relativně přímočaré | Jednoduchý | Náročnější |
| Úroveň nákladů | Střední | Nízký | Vysoký |
| Typická aplikace | Obecný tepelný posun | Malý nebo žádný pohyb | Systémy s velkým pohybem nebo vysoce citlivými na zatížení |
Toto srovnání ukazuje, proč neexistuje univerzální „nejlepší“ podpěra potrubí. Variabilní pružinová podpora je zvláště atraktivní, když potrubí prochází mírným vertikálním posunem a řízená změna nosného zatížení je přijatelná.
Často kladené otázky
1. Jaká je hlavní funkce variabilní podpory pružin pro potrubí?
Jeho hlavní funkcí je nést hmotnost potrubí a zároveň umožnit řízený vertikální pohyb způsobený tepelnou roztažností, smršťováním nebo měnícími se provozními podmínkami.
2. Jaký je rozdíl mezi variabilní podporou pružiny a konstantní podporou pružiny?
Proměnná podpěra pružiny mění svou podpěrnou sílu, když se pružina vychyluje. Konstantní podpora pružiny je navržena tak, aby udržovala mnohem konzistentnější podpůrnou sílu v celém určeném rozsahu zdvihu. Proměnné pružinové podpěry jsou obecně vhodné, když je přijatelné mírné kolísání zatížení.
3. Jaké informace jsou vyžadovány pro výběr podpěry pružiny?
Mezi důležité parametry patří provozní zatížení, zatížení za studena, zatížení za tepla, vertikální posunutí, směr pohybu, provozní teplota, instalační prostor, konfigurace potrubí a podmínky prostředí.
4. Jaké cestovní rozsahy jsou k dispozici?
Typické možnosti produktu zahrnují zdvih 30 mm, 60 mm, 90 mm, 120 mm a 180 mm. Vhodný zdvih by měl být zvolen podle skutečného vypočítaného pohybu potrubí.
5. Lze variabilní podpěry pružin přizpůsobit?
Ano. Lze vyvinout přizpůsobená řešení pro speciální požadavky na zatížení, podmínky přemístění, omezené instalační prostory, materiály, povrchové úpravy a další specifické požadavky projektu.
6. Jak mohu určit, zda potřebuji variabilní nebo konstantní podporu pružiny?
Rozhodnutí by mělo být založeno na pohybu potrubí, povoleném kolísání nosného zatížení, citlivosti připojeného zařízení, analýze napětí a specifikacích projektu. U kritických potrubních systémů by měl být výběr potvrzen technickými výpočty a odborným technickým přezkoumáním.
Závěr
Dobře navržený nosný systém je základem bezpečného a spolehlivého provozu průmyslových potrubí. Kombinací elastické podpory zatížení s řízeným vertikálním pohybem, aVariabilní pružinová podpora pro potrubímůže pomoci řídit tepelný posun, distribuovat zatížení potrubí, snížit nadměrné namáhání a chránit připojená zařízení. Pro projekty vyžadující standardní nebo přizpůsobená řešení nabízí Tianshun variabilní podpěry pružin s vícenásobnými konfiguracemi zatížení a zdvihu, kontrolu kvality výroby, technickou pomoc při výběru a poprodejní podporu. Pokud plánujete nový projekt potrubí nebo modernizujete stávající podpůrný systém,kontaktujte náss vašimi požadavky na zatížení, výtlak, teplotu a instalaci, abyste projednali vhodné řešení variabilní podpory pružiny pro vaši aplikaci.
