Když průmyslové potrubí musí odolávat tepelné roztažnosti a zároveň odolávat náhlým rázovým zatížením,TianshunposkytujeHydraulické tlumiče pro zadržování potrubínavrženy tak, aby pomáhaly udržovat stabilitu systému v náročných provozních podmínkách. Tato zařízení citlivá na rychlost umožňují postupný pohyb potrubí během normálního provozu a poskytují dynamické omezení, když rychlý posun ohrožuje integritu potrubí.
Hydraulické tlumiče jsou základní dynamická omezovací zařízení v elektrárnách, petrochemických zařízeních, rafineriích a dalších průmyslových instalacích, kde potrubní systémy čelí seismickým silám, vodním rázům, tlakovým přechodům a poruchám souvisejícím se zařízením. Na rozdíl od běžných pevných zádržných prvků se přizpůsobují pomalému tepelnému pohybu a zároveň odolávají náhlému přemístění při vysoké rychlosti. Tento článek vysvětluje jejich provozní principy, klíčové komponenty, technické aspekty, aplikace a požadavky na údržbu. Nastiňuje také, jak vybrat vhodné zařízení pro konkrétní projekty zadržování potrubí a jak může společnost Tianshun podpořit požadavky na průmyslové potrubí.
Hydraulické tlumiče jsou specializovaná mechanicko-hydraulická zařízení, která omezují rychlý pohyb v potrubních systémech a zároveň umožňují relativně neomezený pohyb při nízkých rychlostech. Jsou zvláště cenné v instalacích, kde se potrubí roztahuje, smršťuje nebo posouvá během normálních provozních cyklů, ale musí zůstat pod kontrolou během neočekávaných dynamických událostí.
Typický hydraulický tlumič obsahuje válec, píst, pístnici, hydraulickou kapalinu, vnitřní mechanismus řízení průtoku, těsnění a koncové spoje. Když se potrubí pohybuje pomalu kvůli změnám teploty, hydraulická kapalina protéká kalibrovanými průchody, což umožňuje pohyb pístu. Když pohyb překročí specifikovanou aktivační rychlost zařízení, hydraulický odpor se podstatně zvýší, což pomáhá omezit potrubí.
Hydraulické tlumiče obecně fungují spíše vedle nosných podpěr, než aby je nahrazovaly. Pružinové závěsy, trubkové patky a další podpěry nesou hmotnost trubky a přizpůsobují se běžnému pohybu, zatímco tlumiče poskytují omezení proti specifikovaným dynamickým zatížením.
Podrobnosti o konkrétních projektech naleznete v informacích o produktu Tianshun's Hydraulic Snubbers for Pipe Restraint.
Princip činnosti závisí na vztahu mezi rychlostí pístu a hydraulickým odporem. Zařízení reaguje odlišně na postupné přemísťování a náhlý pohyb, což pomáhá potrubním systémům zůstat flexibilní během běžného provozu bez obětování dynamického omezení.
Průmyslové trubky podléhají rozměrovým změnám, protože provozní teploty rostou a klesají. Při dostatečně pomalém pohybu tlumič umožňuje, aby jeho píst procházel válcem s omezeným odporem. To pomáhá zabránit zbytečnému omezování tepelné roztažnosti a smršťování.
Během seismické události, vodního rázu, vypnutí turbíny nebo podobných přechodných jevů může rychlost potrubí rychle vzrůst. Vnitřní hydraulický mechanismus tlumiče omezuje průtok kapaliny při dosažení specifikovaných aktivačních podmínek.
Zvyšující se hydraulický odpor podstatně ztěžuje další pohyb pístu. Zařízení pak přenáší výslednou zadržovací sílu prostřednictvím svých montážních spojů na nosnou konstrukci, čímž pomáhá omezit nadměrné posunutí potrubí.
Jakmile přechodné jevy odezní, mechanismus se může vrátit ke svému normálnímu chování umožňujícímu pohyb, v závislosti na konstrukci. Správné dimenzování, instalace a údržba jsou důležité, aby bylo zajištěno, že tlumič bude po celou dobu své životnosti reagovat tak, jak bylo zamýšleno.
Správně specifikované hydraulické tlumiče nabízejí několik technických výhod pro průmyslové potrubní systémy.
Jedním z důležitých omezení je, že hydraulické tlumiče nejsou univerzálním řešením pro každý problém s vibracemi. Jejich vhodnost závisí na pohybových charakteristikách, frekvenčním rozsahu, zatěžovacích stavech a požadavcích na výkon potrubního systému. Vibrace s nízkou amplitudou a vysokou frekvencí mohou vyžadovat jiný nebo doplňkový přístup k řízení vibrací.
Hydraulické tlumiče jsou často zvažovány pro kritické potrubní sítě, kde by náhlé přemístění mohlo ovlivnit provozní kontinuitu, integritu zařízení nebo bezpečnost závodu.
Hlavní parní potrubí, napájecí potrubí a další vysokoenergetické okruhy mohou být vystaveny dynamickému zatížení během vypínání zařízení, tlakových přechodů nebo seismických událostí. Tlumiče pomáhají omezit pohyb, když to konstrukční podmínky vyžadují.
Procesní potrubí připojené k čerpadlům, kompresorům, pecím a tlakovým zařízením může být vystaveno rychlým změnám provozních podmínek. Správně navržená omezení mohou pomoci kontrolovat přechodná zatížení a chránit zranitelná připojení.
Potrubní systémy související s bezpečností mohou vyžadovat pečlivě zdokumentovaný výkon omezení, environmentální kvalifikaci a seismické hodnocení. Výběr se musí řídit příslušnými projektovými kódy a kvalifikačními požadavky, spíše než se spoléhat pouze na obecné popisy produktů.
Zpracování plynu, zařízení na zkapalněný zemní plyn a vysokotlaká přenosová vedení mohou vyžadovat speciální podpůrná opatření pro přizpůsobení provoznímu pohybu při řízení specifikovaných dynamických událostí.
Kovové vlnovcové kompenzátory a podobné součásti mohou být citlivé na nadměrné posunutí nebo vnější zatížení. Správně umístěné tlumiče mohou pomoci omezit pohyb během definovaných přechodných podmínek za předpokladu, že je kompletní uspořádání zádržných prvků navrženo pro zatížení spoje a potrubí.
Výkon hydraulického tlumiče závisí na několika vzájemně propojených konstrukčních parametrech. Následující tabulka shrnuje reprezentativní hodnoty publikované v informacích o produktu Tianshun. Skutečné požadavky musí být potvrzeny pro konkrétní model a projekt.
| Parametr | Reprezentativní rozsah nebo možnost | Technická úvaha |
|---|---|---|
| Nosnost | Přibližně 5 kN až 500 kN a více pro přizpůsobené jednotky | Musí se přizpůsobit vypočteným upínacím silám a specifikovaným zatěžovacím stavům. |
| Standardní zdvih | 100, 150, 200, 300 a 500 mm | Musí pokrývat očekávané tolerance tepelného posunu a instalace. |
| Aktivační rychlost | Typicky 5–50 mm/s, podle specifikace | Musí rozlišovat normální pohyb potrubí od dynamických podmínek vyžadujících omezení. |
| Standardní provozní teplota | Přibližně -40°C až +120°C | Ověřte vhodnost kapaliny, těsnění a materiálu při skutečných provozních teplotách. |
| Materiál válce | Možnosti z uhlíkové oceli nebo legované oceli | Výběr závisí na zatížení, prostředí a specifikacích projektu. |

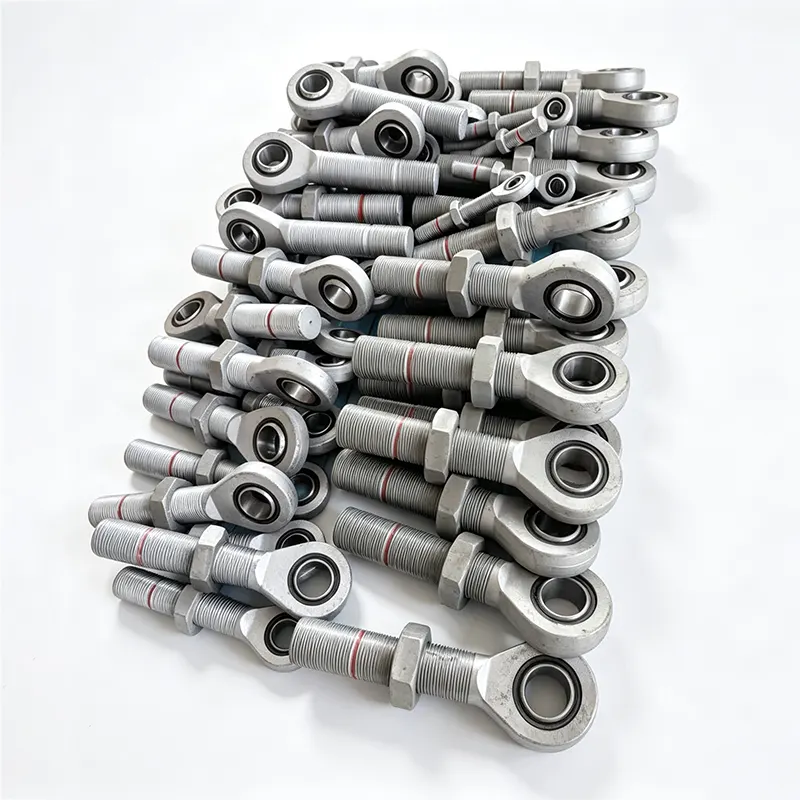

| Ukončete připojení | Oko tyče, vidlice, kulový kloub a možnosti se závitem | Musí odpovídat konstrukčnímu uchycení a povolenému směru pohybu. |
| Testování | Funkční, tlakové a těsnící zkoušky podle specifikace | Před převzetím potvrďte záznamy o kontrole a požadovanou dokumentaci. |
Tyto hodnoty jsou orientačními informacemi o produktu, nenahrazují schválený technický list nebo projektový výpočet. U jaderných, vysokoteplotních nebo jiných kritických služeb potvrďte příslušné kvalifikační požadavky přímo u výrobce.
Výběr hydraulického tlumiče vyžaduje koordinaci mezi analýzou napětí potrubí, návrhem podpory, rozhraními zařízení a podmínkami na místě. Samotný nákup na základě jmenovitého průměru potrubí nestačí.
Určete, zda musí omezení řešit seizmické zatížení, vodní ráz, vypouštění pojistného ventilu, vypnutí zařízení, pohyb způsobený větrem nebo jiný přechodný jev. Řídící zatěžovací stav stanoví požadovaný výkon omezení.
Použijte schválenou analýzu napětí potrubí ke stanovení požadovaných sil v tahu a tlaku. Zkontrolujte jmenovitý výkon tlumiče, pevnost upevnění, konstrukční ocel, svary a připojené potrubní součásti jako součást kompletní dráhy zatížení.
Stanovte očekávanou tepelnou dráhu z tepla do chladu, polohu instalace a možné posunutí za příslušných provozních podmínek. Adekvátní zdvih pomáhá zabránit nechtěnému kontaktu na konci dráhy a interferenci s normálním pohybem potrubí.
Aktivační rychlost musí být vhodná pro očekávaný rozsah normálního pohybu a dynamické události vyžadující omezení. Nesprávná kalibrace může mít za následek nežádoucí odpor během rutinního provozu nebo nedostatečnou odezvu během přechodného jevu.
Zkontrolujte okolní teplotu a teplotu potrubí, vystavení korozi, vlhkost, kompatibilitu s kapalinami a jakékoli speciální požadavky na prostředí. Specializované aplikace mohou vyžadovat vylepšené materiály, těsnění, ochranné povlaky nebo kvalifikační zkoušky.
Identifikujte řídící kódy návrhu a specifikace projektu. V závislosti na aplikaci mohou zahrnovat příslušné požadavky norem ASME B31.1, ASME B31.3, MSS nebo specifikace jaderné služby. Ověřte přesné edice, použitelnost a požadovaný kvalifikační rozsah u odpovědného inženýra.
Chcete-li získat další informace o doplňkovém podpůrném vybavení, prozkoumejte konstantní pružinové podpěry Tianshun a prohlédněte si, jak mohou vybrané komponenty spolupracovat v koordinovaném systému podpěry potrubí.
Dokonce i správně zvolený hydraulický tlumič může fungovat špatně, pokud je nainstalován nesprávně nebo je nedostatečně udržován. Instalace a kontrola by se měla řídit pokyny výrobce a schválenou projektovou dokumentací.
Kontrola by měla vzít v úvahu únik hydraulické kapaliny, korozi, poškození pístnice, uvolněné spoje, poškozená těsnění, abnormální posunutí a známky mechanické interference. Jakýkoli neobvyklý stav by měl být posouzen podle servisních pokynů výrobce.
Intervaly kontrol a plány generálních oprav musí odrážet příručku k zařízení, provozní prostředí, historii událostí a požadavky projektu. Publikované pokyny společnosti Tianshun uvádějí prohlídky v intervalech přibližně tří až pěti let a možnou generální opravu kolem deseti let za normálních provozních podmínek; ty by měly být považovány spíše za obecné pokyny než za univerzální požadavky. Aplikace kritické z hlediska bezpečnosti mohou vyžadovat jiný plán.
Po významné seismické události nebo jiném přechodném jevu na základě návrhu zkontrolujte zádržný systém podle příslušných postupů na místě, než vrátíte postižené zařízení do provozu.
Jejich primárním účelem je umožnit pomalý pohyb potrubí během normálních provozních podmínek a zároveň omezit rychlé přemístění způsobené specifikovanými dynamickými událostmi. To pomáhá řídit zatížení přenášené na potrubí, připojená zařízení a nosné konstrukce.
Pružinový závěs podporuje hmotnost trubky a zároveň se přizpůsobuje tepelnému pohybu. Hydraulický tlumič primárně poskytuje dynamické omezení a obecně nenahrazuje nosnou funkci podpěry. Oba mohou být použity ve stejném potrubním systému pro různé technické účely.
Začněte se schválenou analýzou napětí potrubí a identifikujte rozhodující dynamické zatěžovací stavy. Při výběru je třeba vzít v úvahu zadržovací síly, kapacitu v tahu a stlačení, zdvih, montážní zatížení a pevnost kompletního upevňovacího systému.
Mnoho hydraulických tlumičů podporuje horizontální, vertikální nebo šikmou instalaci, ale povolená orientace závisí na konstrukci. Před instalací si ověřte pokyny výrobce, montážní konfiguraci a všechna omezení specifická pro projekt.
Ano. Kontrola by se měla týkat netěsností, koroze, stavu tyče, spojů a funkčního výkonu podle potřeby. Plán kontrol a generálních oprav by se měl řídit pokyny výrobce a provozními požadavky instalace.
Ne. Jsou primárně určeny k omezení rychlého pohybu a specifikovaných přechodných zatížení. Nepřetržité vysokofrekvenční vibrace s nízkou amplitudou mohou vyžadovat další analýzu a další opatření pro kontrolu vibrací.
Uveďte požadovanou nosnost, zdvih, provozní a okolní teploty, aktivační rychlost, orientaci montáže, koncové spoje, výkresy namáhání potrubí nebo podpěry, podmínky prostředí a platné projektové normy. Tyto podrobnosti pomáhají výrobci posoudit vhodnou konfiguraci.
Hydraulické tlumiče pro upevnění potrubí hrají důležitou roli v průmyslových potrubních systémech, které se musí přizpůsobovat rutinnímu tepelnému pohybu a zároveň odolávat náhlým dynamickým silám. Správný výběr závisí na vypočítaných zatíženích, požadavcích na zdvih, aktivačních charakteristikách, detailech instalace, kompatibilitě materiálu a příslušných konstrukčních a kvalifikačních normách. Integrace tlumičů s vhodnými podpěrami potrubí a dilatačními součástmi pomáhá vytvořit koordinovaný zádržný systém spíše než spoléhat na jediné zařízení, které řeší každý problém s pohybem.
Tianshun podporuje projekty průmyslových potrubí pomocí hydraulických tlumičů a souvisejících produktů na podporu potrubí. Pokud plánujete novou instalaci, modernizaci stávajícího zádržného systému nebo získáváte přizpůsobené vybavení pro náročné provozní podmínky, připravte si technické požadavky akontaktujte násk diskusi o vhodných konfiguracích, technických úvahách a možnostech nabídky konkrétních projektů.
