Hydraulické tlumiče jsou omezovací zařízení citlivá na rychlost, která se používají k ochraně potrubních systémů a zařízení před náhlými dynamickými zatíženími – jako jsou seismické jevy, vodní rázy, parní rázy, poryvy větru a přechodové jevy čerpadla – a zároveň umožňují neomezený pomalý pohyb v důsledku tepelné roztažnosti a smršťování. Na rozdíl od pružinových podpěr, které nesou hmotnost potrubí, hydraulické tlumiče nenesou za normálních provozních podmínek žádné statické zatížení; aktivují se pouze tehdy, když rychlost potrubí překročí přednastavenou prahovou hodnotu.
Technologie potrubí Yangzhou Tianshunvyrábí hydraulické tlumiče určené pro použití v potrubních systémech pro výrobu energie, petrochemii a jaderné elektrárny. Každá jednotka používá píst pohybující se hydraulickou kapalinou uvnitř utěsněného válce. Při nízkých rychlostech – typických pro tepelný růst – tekutina volně prochází kalibrovanými otvory a tlumič klade zanedbatelný odpor. Když náhlá událost požene potrubí rychleji, než je rychlost spouště, průtok ústí se omezí, tlak kapaliny se zvýší a tlumič se zablokuje do režimu tuhého omezení, čímž se dynamické zatížení přenese na konstrukci budovy.

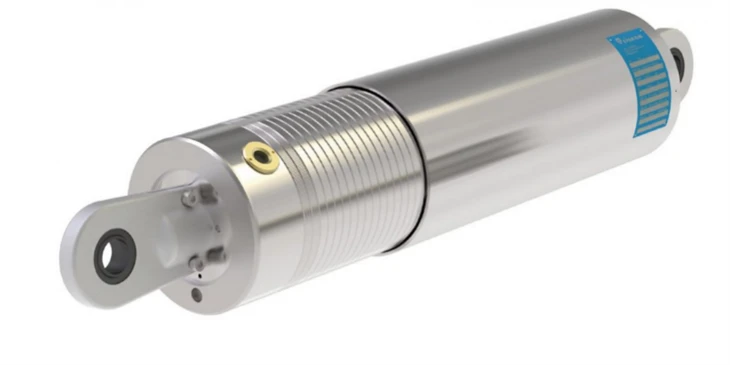

Naše standardní hydraulické tlumiče mají válec z uhlíkové oceli nebo legované oceli, tvrzenou pístní tyč s antikorozním povlakem a vysoce výkonnou hydraulickou kapalinu určenou pro široký rozsah teplot. Koncové spoje jsou k dispozici v několika konfiguracích včetně oka tyče, vidlice, kulového kloubu a závitových konců, což umožňuje instalaci v libovolné orientaci – horizontální, vertikální nebo šikmé.
Každý tlumič je z výroby naplněn, utěsněn a předem testován. Vnitřní tepelná kompenzace se přizpůsobuje změnám objemu kapaliny v důsledku kolísání okolní teploty, čímž zabraňuje falešnému zablokování nebo nechtěnému předpětí v normálním provozu.
Nosnosti se pohybují od přibližně 5 kN až do 500 kN a vyšší pro zakázkové těžké jednotky. Standardní zdvihy zahrnují 100 mm, 150 mm, 200 mm, 300 mm a 500 mm, delší zdvihy jsou k dispozici na vyžádání. Rychlost spouštění – rychlost, kterou tlumič přechází z volného pohybu do omezení – je typicky kalibrována mezi 5 mm/sa 50 mm/s v závislosti na specifikaci projektu a lze ji upravit tak, aby vyhovovala individuálním požadavkům na instalaci.
Rozsah provozních teplot pro standardní jednotky je -40 °C až +120 °C, přičemž pro specializované aplikace jsou k dispozici vysokoteplotní varianty a kapaliny jaderné kvality.
Naše hydraulické tlumiče jsou navrženy a testovány v souladu s platnými mezinárodními standardy včetně požadavků MSS SP-69, ASME B31.1, ASME B31.3 a IEEE pro jadernou službu. Každá jednotka před odesláním prochází funkčním testováním, tlakovým testem a testem těsnosti. U jaderných a vysoce speciálních projektů můžeme poskytnout úplnou kvalifikační dokumentaci včetně cyklických testů, environmentálního stárnutí a zpráv o seismické kvalifikaci podle potřeby.
Hydraulické tlumiče jsou určeny všude tam, kde se potrubní systém musí volně pohybovat za tepelných podmínek, ale musí být zabezpečen proti dynamickým událostem. Primární instalace zahrnují hlavní parní potrubí a potrubí napájecí vody v tepelných a jaderných elektrárnách, chladicí smyčky reaktorů, přepravní potrubí LNG a LPG, výstupní potrubí rafinérské pece, vysokotlaká procesní potrubí a potrubí v seizmických zónách.
Hydraulické tlumiče jsou téměř vždy součástí komplexního schématu podpory potrubí a fungují společně s ostatními součástmi, spíše než aby je nahrazovaly. Variabilní pružinové závěsy a konstantní pružinové závěsy nesou hmotnost trubky a přizpůsobují se pomalému tepelnému pohybu, zatímco tlumiče poskytují paralelní dynamické omezení ve stejných nebo sousedních podpěrných bodech. Na linkách vybavených kovovými vlnovcovými kompenzátory chrání měchy před přílišným roztažením nebo nadměrným stlačením během přechodných událostí.
Naše širší produktová řada pokrývá kompletní podpěru potrubí a balíček flexibility: pružinové podpěry a pružinové závěsy všech typů, pevné podpěry trubek, podpěry trubkových patek, předizolované podpěry trubek pro studené a horké provozy a kompletní řadu dilatačních spojů. To umožňuje dodavatelům a koncovým uživatelům EPC odebírat tlumiče, podpory a rozšiřující komponenty od jednoho výrobce, což zjednodušuje koordinaci a odpovědnost za kvalitu.

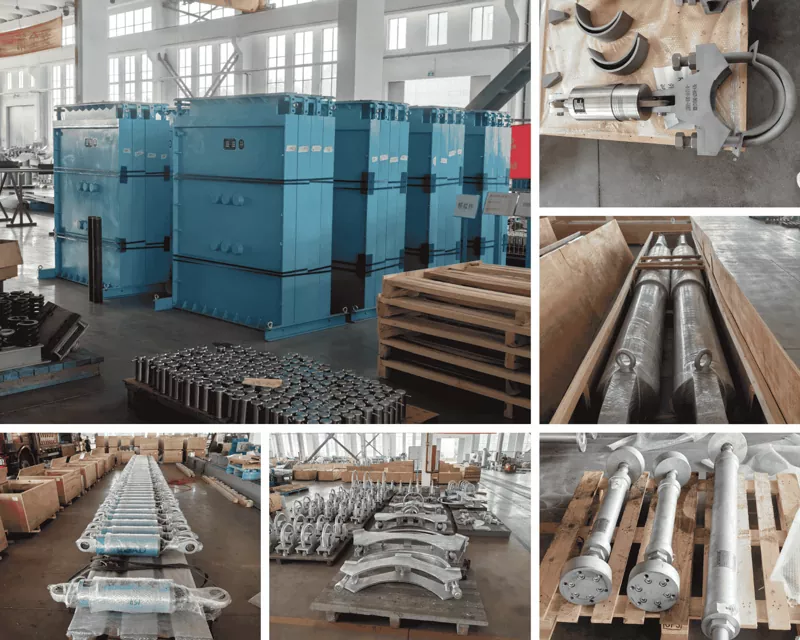

Každý hydraulický tlumič je smontován a testován v našem vlastním zařízení podle našeho systému řízení kvality ISO 9001:2015. Podporujeme zákazníky asistencí s dimenzováním, pokyny k instalaci a doporučeními pro plánovanou údržbu. Standardní dodací lhůta pro katalogové jednotky je tři až pět týdnů, s urychlenou výrobou po předchozí dohodě. S více než 14letými zkušenostmi s dodávkami potrubních komponent do více než 45 zemí dodáváme jak hotová, tak plně zakázková odlehčovací řešení pro projekty kritické infrastruktury po celém světě.
Jaký je rozdíl mezi hydraulickým tlumičem a pružinovým závěsem?
Pružinové závěsy jsou nosné podpěry, které nesou hmotnost trubky a zároveň umožňují tepelný pohyb. Hydraulické tlumiče nenesou žádné statické zatížení; jsou to omezovací zařízení, která zůstávají volně pohyblivá při pomalých tepelných rychlostech, ale pevně se zablokují, když dojde k náhlé dynamické události, jako je zemětřesení nebo vodní ráz. Oba jsou často instalovány společně na stejném místě potrubí.
Co znamená „rychlost spouštění“?
Rychlost spouštění nebo rychlost zablokování je rychlost pístu, při které se tlumič přepne z volného pohybu s nízkým odporem do režimu tuhého zadržování. Kalibruje se úpravou velikosti vnitřních průtokových otvorů. Typické hodnoty se pohybují od 5 mm/s do 50 mm/s, zvolené tak, aby normální teplotní růst nikdy nedosáhl spouštěcí rychlosti, ale dynamické události ji vždy překročily.
Vyžadují hydraulické tlumiče údržbu?
Ano, ale v dlouhých intervalech. Za normálních provozních podmínek doporučujeme kontrolu každé tři až pět let a celkovou generální opravu včetně výměny kapaliny a výměny těsnění každých deset let. Životnost se liší podle teploty, počtu cyklů a podmínek prostředí. Náročné servisní nebo jaderné aplikace dodržují kratší intervaly inspekcí podle specifikace projektu.
Může být tlumič instalován v libovolném směru?
Ano. Hydraulické tlumiče fungují v jakékoli orientaci – horizontální, vertikální nebo nakloněné – protože píst působí v čistém axiálním tahu a stlačení bez ohledu na gravitaci. Koncové spoje (třmen, kulový kloub, oko tyče) se volí tak, aby odpovídaly montážnímu úhlu a typu konstrukčního upevnění.
Jak mohu nastavit velikost hydraulického tlumiče pro můj potrubní systém?
Dimenzování je založeno na maximálním dynamickém zatížení, které musí tlumič zadržet, a na celkovém tepelném zdvihu, který musí zvládnout, aniž by došlo k vyjetí ze dna. Dynamická zatížení obvykle pocházejí z analýzy napětí potrubí v případech zatížení seismickým, vodním rázem nebo větrem. Náš technický tým vám může pomoci s dimenzováním, pokud poskytnete očekávané zatížení, požadovaný zdvih, provozní teplotu a příslušný kód projektu.
