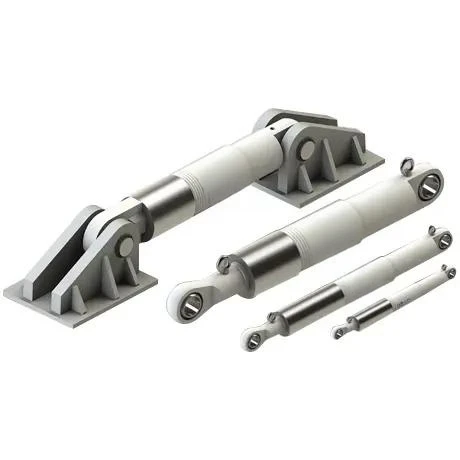

Tlumič viskózní kapaliny

Yangzhou Tianshun dodává tlumiče viskózní kapaliny pro stavební inženýrství, mosty, energetiku a průmysl. Naše výroba sídlí v továrně o rozloze 35 000 m² v Jiangsu v Číně s kvalifikovanou pracovní silou více než 100 lidí. Zatímco naše podnikání na podporu potrubí bylo založeno v roce 2012, tým stojící za našimi tlumícími produkty přináší více než 20 let specializovaných zkušeností v technologii tlumení kapalin. Výsledkem je náš tlumič viskózní kapaliny třetí generace, produkt, který jsme vyvinuli s plně vlastním duševním vlastnictvím. Dodáváme na projekty ve více než 45 zemích v rámci systému kvality certifikovaného ISO 9001:2015.

Viskózní kapalinový tlumič je hydraulické zařízení, které přeměňuje mechanický pohyb na teplo, snižuje vibrace a rozptyluje energii přenášenou do konstrukce zemětřesením, silným větrem nebo strojním zařízením. Hlavními součástmi jsou válec naplněný speciálně vybraným silikonovým olejem, píst s přesným tlumicím otvorem, pístnice, pouzdra, těsnění a koncové spojky.

Za normálních podmínek se tlumič pohybuje pomalu s tepelnou roztažností nebo provozním posunem konstrukce a nabízí velmi malý odpor. Když dynamická událost nutí strukturu k rychlému pohybu, píst tlačí tekutinu přes tlumicí strukturu vysokou rychlostí. Tlakový rozdíl napříč pístem generuje odporovou sílu úměrnou rychlosti a energie se rozptyluje jako teplo v kapalině. Jakmile vnější síla odezní, klapka se vrátí do neutrálního stavu a je připravena na další cyklus.

Technologie třetí generace a proč na ní záleží

Naše třetí generace viskózního kapalinového tlumiče je postavena na principu tlumení tryskové trysky s použitím silikonového oleje s nízkou viskozitou. Dřívější generace tlumičů se často spoléhaly na vysoce viskózní média, která mohla měnit vlastnosti s teplotou a stárnutím, což v průběhu času vedlo k nekonzistentnímu výkonu. Konstrukce třetí generace to překonává průchodem kapaliny přes precizně opracované malé otvory vysokou rychlostí, čímž vzniká stabilní a předvídatelná tlumicí síla.

Výhody jsou měřitelné. Charakteristika tlumení je vysoce opakovatelná v širokém teplotním rozsahu, protože silikonový olej s nízkou viskozitou udržuje stabilní viskozitu v provozu. Vnitřní tlumicí struktura je navržena tak, aby se výrazně zlepšila únavová životnost a spolehlivost ve srovnání s produkty předchozí generace. Nejsou zde žádné mechanické ventily, které by se mohly lepit nebo opotřebovávat, a tlumení je dosaženo čistě pomocí dynamiky kapalin. Tato technologie představuje nejvyšší schopnost mezi námi vyráběnými viskózními tlumiči a vlastníme kompletní práva duševního vlastnictví na design.

Spolehlivost konstrukce a materiálu

Sestava válce a pístu

Válec je vyroben z vysokopevnostní oceli, obroben v úzkých tolerancích pro kulatost vývrtu a povrchovou úpravu. Pístní tyč je tvrdě pochromována nebo ošetřena ekvivalentním procesem povrchového kalení, aby odolala poškrábání a korozi. Samotný píst obsahuje pole tryskových trysek dimenzovaných podle požadovaného koeficientu tlumení a exponentu rychlosti pro konkrétní projekt.

Systém těsnění pro dlouhou životnost

Těsnění jsou vybrána pro kompatibilitu se silikonovým olejem a pro odolnost proti opotřebení při opakovaném cyklování. Uspořádání těsnění je navrženo tak, aby udrželo tekutinu uvnitř a kontaminaci venku, a to i v prašném nebo mořském prostředí. Dlouhodobá integrita těsnění je jedním z důvodů, proč můžeme nabídnout prodlouženou životnost těchto tlumičů.

Stabilita kapalného média

Tlumícím médiem je vysoce čistý silikonový olej s nízkou viskozitou. Během desetiletí očekávané služby se znatelně neznehodnocuje, nelepí ani se nemění. Jeho citlivost na nízkou teplotu zajišťuje, že tlumič poskytuje konzistentní výkon, ať už je instalován v mostu studeného klimatu nebo v horkém průmyslovém závodě.

Koncové konektory

Pro propojení s konstrukcí a podepřeným prvkem jsou k dispozici hlavy čepů, vidlice a kulová ložiska. Tato spojení jsou navržena tak, aby přenášela plnou jmenovitou tlumicí sílu, aniž by do těla tlumiče vnášely nežádoucí ohybové momenty.

Technický rozsah

Všechny parametry jsou přizpůsobeny statické analýze. Před výrobou zkontrolujeme specifikace projektu a potvrdíme charakteristiky tlumiče.

Kontrola kvality a testování

Každý tlumič viskózní kapaliny prochází továrním akceptačním testem na kalibrovaném dynamickém testovacím zařízení. Zkouška aplikuje sinusové nebo trojúhelníkové cykly posuvu při rychlostech reprezentujících projekt a měří výslednou sílu. Ověříme, že naměřená tlumicí síla spadá do zadané toleranční obálky a že exponent rychlosti odpovídá návrhové hodnotě. Záznamy o testech jsou součástí finálního balíku dokumentace.

Sledovatelnost materiálu je zachována pro všechny tlakové hranice a konstrukční prvky. Svary jsou kontrolovány kvalifikovaným personálem a v případě potřeby jsou poskytovány zprávy o nedestruktivních zkouškách. Naše postupy certifikované podle ISO 9001 pokrývají celý proces, od vstupní kontroly kapalin a oceli až po finální lakování a balení.

Pro kritické aplikace, jako jsou nemocnice a mosty ve vysoce seizmických zónách, můžeme podporovat další kvalifikační testování, včetně únavového cyklování po konstrukční životnosti, testování odolnosti těsnění a ověřování odolnosti proti korozi.

Tam, kde se používají tlumiče viskózní kapaliny

Civilní stavby

Obytné věže, kancelářské budovy a nákupní centra používají viskózní tlumiče ke snížení houpání během zemětřesení a silného větru. Tlumiče jsou často integrovány do výztužných polí nebo jsou spojeny se smykovými stěnami, aby absorbovaly energii a chránily primární konstrukci.

Inženýrství záchranného lana

Nemocnice, školy, pohotovostní střediska a další zařízení, která musí zůstat v provozu po seismické události, spoléhají na viskózní tlumiče, aby omezily poškození konstrukce. Klíčovým faktorem pro výběr tlumičů v těchto projektech je schopnost zachovat funkci, když to komunity nejvíce potřebují.

Průmyslová zařízení

Tovární budovy, zpracovatelské věže a nosné konstrukce těžké techniky jsou vystaveny vibracím rotujících strojů a příležitostným dynamickým zatížením. Viskózní tlumiče snižují únavu a zlepšují pohodlí a bezpečnost obsluhy.

Mosty

Lávky pro pěší a dálniční viadukty používají viskózní tlumiče k řízení pohybu paluby způsobeného dopravou, větrem a seismickým buzením. Tlumiče instalované mezi palubou a pilíři nebo mezi sousedními rozpětími snižují posun ložisek a zabraňují bušení.

Elektrárny a petrochemické závody

Potrubní systémy a rámy zařízení v energetických a petrochemických zařízeních těží z viskózních tlumičů tam, kde je vyžadováno seismické omezení nebo izolace vibrací. Díky schopnosti navrhnout tlumiče pro specifické prahové hodnoty rychlosti jsou vhodné jak pro příležitostné extrémní události, tak pro trvalé vibrace.

Ocelářský průmysl

Těžké konstrukční rámy podpírající pece, válcovny a systémy manipulace s materiálem jsou kandidáty na viskózní tlumení k omezení dynamického zesílení během provozu.

Často kladené otázky

Jaký je rozdíl mezi tlumičem viskózní kapaliny a hydraulickým tlumičem?

Hydraulický tlumič funguje jako zámek citlivý na rychlost: umožňuje pomalý tepelný pohyb a při rychlém pohybu se stává téměř tuhým. Tlumič viskózní kapaliny se nezamyká. Vyvíjí odporovou sílu, která se zvyšuje s rychlostí a rozptyluje energii jako teplo během celého pohybu. Tlumiče jsou navrženy pro nepřetržitý rozptyl energie, zatímco tlumiče jsou navrženy pro příležitostné dynamické omezení.

Jak je specifikována tlumicí síla pro projekt?

Statik určí požadovaný koeficient tlumení a exponent rychlosti na základě dynamické analýzy budovy nebo mostu. Tyto parametry obdržíme spolu se zdvihem, typem koncového připojení a podmínkami prostředí a podle toho navrhneme klapku. Pokud jste v přípravné fázi, naši inženýři vám mohou pomoci s výběrem parametrů na základě obecných konstrukčních typů a požadavků kódu.

Může tlumič fungovat jak v tahu, tak v tlaku?

Ano. Naše tlumiče viskózní kapaliny jsou navrženy tak, aby fungovaly v obou směrech a podle potřeby produkovaly symetrické nebo asymetrické tlumicí síly. Uspořádání otvoru může být konfigurováno tak, aby poskytovalo různé tlumicí charakteristiky v tahu a tlaku, pokud to projekt vyžaduje.

Jakou údržbu vyžaduje tlumič viskózní kapaliny?

Za normálních podmínek je tlumič utěsněn na celou dobu životnosti a nevyžaduje žádné rutinní výměny kapaliny. Doporučuje se pravidelná vizuální kontrola povrchu pístnice, těsnění a koncových konektorů. Pro kritické aplikace poskytujeme pokyny pro intervaly funkčního testování. Pokud by jednotka někdy potřebovala repasovat, naše továrna nabízí kompletní servis a recertifikaci.

Jsou tlumiče certifikovány podle mezinárodních norem?

Vyrábíme podle EN 15129 pro antiseismická zařízení a na požádání můžeme splnit požadavky ASCE 7, AASHTO a dalších národních předpisů. Označení CE je k dispozici pro projekty v Evropském hospodářském prostoru. Všechny potřebné protokoly o zkouškách a prohlášení jsou součástí dokumentace.

Jaká je typická dodací lhůta pro vlastní tlumič?

Doba výroby závisí na kapacitě síly, zdvihu a množství. Orientačně lze standardní tlumiče vyrobit za osm až deset týdnů. Větší tlumiče nebo objednávky velkého množství mohou vyžadovat více času, což potvrzujeme v nabídce. Udržujeme transparentnost ohledně výrobních milníků v průběhu celé zakázky.

Práce s Tianshunem

Když nás kontaktujete s požadavkem na tlumič viskózní kapaliny, specializovaný manažer účtu se znalostmi konstrukce tlumičů odpoví do 24 hodin. Zkontrolujeme vaše kritéria výkonu konstrukce, včetně síly tlumení, zdvihu a exponentu rychlosti, a vrátíme vám technický a komerční návrh. Zakázkové koncovky, speciální nátěry a projektová dokumentace jsou součástí našeho běžného rozsahu dodávek.

Naše více než dvě desetiletí kumulativních zkušeností s technologií tlumení znamená, že můžeme podpořit váš projekt od konceptu až po uvedení do provozu. Po dodání zůstáváme k dispozici pro pokyny k instalaci a dlouhodobé servisní poradenství. Vysoké procento opakovaných zakázek ze strany inženýrských firem a dodavatelů naznačuje, že naše tlumiče poskytují očekávaný výkon po celou dobu životnosti konstrukce.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Závod o rozloze 35 000 m², Jiangsu, Čína – export do více než 45 zemí.

Viskózní kapalinové tlumiče, které mění destruktivní pohyb na neškodné teplo a tiše chrání konstrukci den za dnem.
