Jako zkušený výrobce podpory potrubí,TianshunposkytujePředizolovaná kluzná podpěra potrubířešení navržená tak, aby se přizpůsobila tepelnému pohybu při zachování kontinuity izolace. Tyto integrované sestavy pomáhají průmyslovým projektům snížit tepelné mosty, zjednodušit instalaci a zlepšit spolehlivost izolovaných potrubních systémů.
Předizolovaná kluzná podpěra potrubí kombinuje nosnou izolaci s kluzným rozhraním s nízkým třením, což umožňuje potrubí roztahovat a smršťovat, aniž by byla ohrožena tepelná ochrana. Na rozdíl od běžných podpěr, které vyžadují řezání a rekonstrukci izolace na místě, integrovaný design pomáhá udržovat souvislou izolační obálku a spolehlivější parozábranu. Tento článek vysvětluje, jak tyto podpěry fungují, které materiály vyhovují různým provozním teplotám, jak vybrat správnou konfiguraci a co by měli inženýři zvážit při specifikaci podpory pro páru, chlazenou vodu nebo kryogenní provoz.
1. Co je předizolovaná kluzná podpěra potrubí?
2. Jak funguje posuvný a izolační systém?
3. Jaké jsou hlavní inženýrské výhody?
4. Které materiály jsou vhodné pro různé teploty?
5. Jak vyberete správnou podpěru vedení potrubí?
6. Kde se používají předizolované kluzné podpěry potrubí?
7. Co by si měli kupující před objednávkou zkontrolovat?
9. Jak může Tianshun podpořit váš projekt?

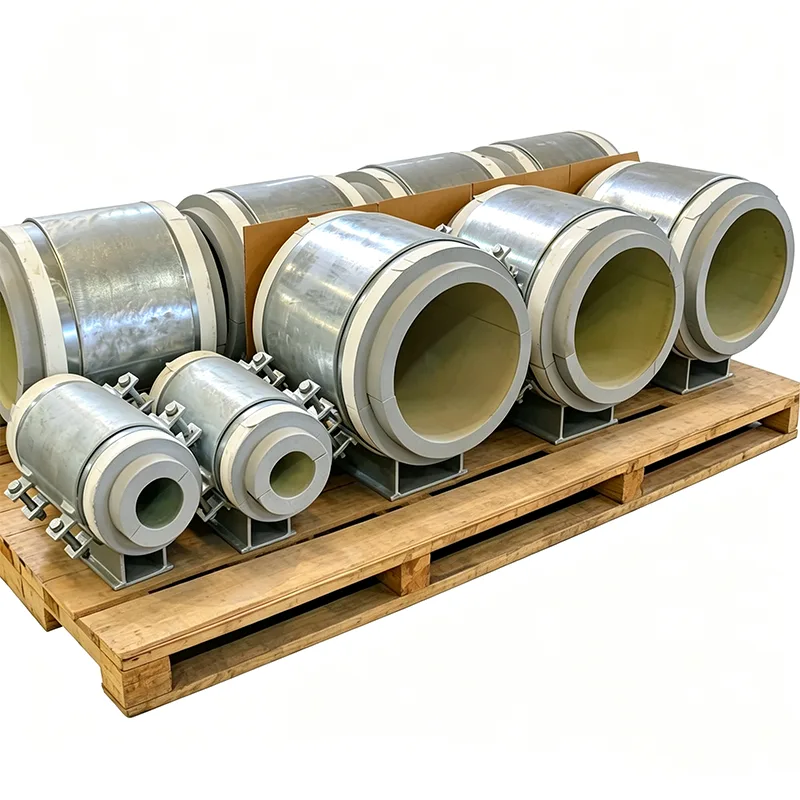

Předizolovaná kluzná podpěra potrubí je navržená součást, která podpírá izolované potrubí a zároveň umožňuje řízený pohyb podél jeho osy. Integruje konstrukční podporu, nosný izolační blok a posuvné rozhraní do koordinované sestavy.
Průmyslová potrubí zažívají rozměrové změny, protože provozní teploty rostou a klesají. Parní potrubí se během spouštění roztahuje, potrubí chlazené vody je vystaveno jiným teplotním podmínkám než jejich okolí a kryogenní potrubí se během provozu výrazně smršťuje. Pokud nosný systém brání požadovanému pohybu, mohou se na spojích potrubí, tryskách zařízení, kotvách a dalších konstrukčních bodech vyvinout nadměrné síly.
Konvenční podpěry mohou způsobit další problém: izolace je často přerušena v místě podpěry. Pracovníci na staveništi možná budou muset odříznout izolaci kolem kovové boty a následně zrekonstruovat ochranný obal. Špatné vyrovnání, stlačená izolace nebo neúplné těsnění mohou snížit tepelný výkon.
Předizolovaná posuvná podpěra řeší tyto výzvy kombinací tepelné izolace a řízeného pohybu v jedné továrně smontované jednotce. Návrh musí odpovídat zatížení potrubí, teplotě, specifikaci izolace a očekávanému posunu.
Sestava je navržena tak, aby přenášela zatížení potrubí na nosnou konstrukci při zachování posuvného mechanismu odděleného od primární izolační funkce. Každá součást má specifický technický účel.
Pevný izolační blok podporuje zatížení potrubí a zároveň omezuje přenos tepla mezi potrubím a ocelovou konstrukcí. Jeho materiál, tloušťka, pevnost v tlaku a geometrie musí být vhodné pro návrhovou teplotu a podmínky zatížení. Blok by měl být zkontrolován proti provoznímu, instalačnímu a použitelnému zkušebnímu zatížení.
Typická konfigurace používá kluznou plochu z leštěné nerezové oceli spárovanou s kluznou podložkou impregnovanou PTFE nebo grafitem. Přesné uspořádání závisí na provedení. Rozhraní umožňuje axiální pohyb a zároveň pomáhá kontrolovat tření a výsledné síly přenášené na nosnou konstrukci.
Požadovaná posuvná dráha by měla být určena z analýzy napětí potrubí. Konstruktéři musí vzít v úvahu předpokládané posunutí, směr pohybu, koeficient tření, reakce podpory a vhodnou rezervu pro podmínky projektu.
Pro chladící a kryogenní služby je zvláště důležitá kontrola vlhkosti. Integrovaná těsnicí příruba může poskytnout definovaný spojovací bod pro sousední izolační plášť a parozábranu. Správné utěsnění pole pomáhá omezit pronikání vlhkosti, která může jinak zhoršit izolační výkon a zvýšit riziko koroze.
Kluzné rozhraní také potřebuje vhodnou ochranu před stavebními sutinami, vodou a jinými nečistotami. Konečné detaily krytu a těsnění by měly být potvrzeny podle výkresů schválených výrobcem.
Integrace izolačních a posuvných funkcí může zlepšit konzistenci instalace a snížit běžné problémy v místech uložení potrubí.
Tyto výhody závisí na správné konstrukci a instalaci. Kluzná podpěra nemůže kompenzovat nesprávný model namáhání trubky, nedostatečnou pevnost izolace, nedostatečný zdvih nebo špatně utěsněnou parozábranu.
Výběr materiálu je jedním z nejdůležitějších kroků při specifikaci předizolované kluzné podpěry potrubí. Izolace musí odolat provozní teplotě a tlakovému zatížení při zachování přijatelného tepelného výkonu. Kluzné materiály musí být také kompatibilní s očekávaným zatížením, pohybem, prostředím a požadavky na údržbu.
| Aplikace | Potenciální izolační materiál | Zvažování výběru klíče |
|---|---|---|
| Chlazená voda a solanka | PIR s vysokou hustotou | Tepelná vodivost, odolnost proti vlhkosti a pevnost v tlaku |
| Nízkoteplotní procesní potrubí | PIR nebo celulární sklo | Návrhová teplota, parotěsnost a nosnost |
| Kryogenní potrubí | Buňkové sklo | Vhodnost pro extrémně nízké teploty a ochranu proti vlhkosti |
| Parní a horké procesní linky | Křemičitan vápenatý | Teplotní hodnocení, mechanická pevnost a tepelný výkon |
| Specializované vysokoteplotní aplikace | Izolace na bázi perlitu nebo mikroporézní | Teplotní limity a chování v tlaku specifické pro projekt |
Jak je popsáno na stránce produktu Tianshun Předizolovaná kluzná podpěra potrubí, možnosti materiálu mohou pokrýt provozní podmínky v rozmezí přibližně -196 °C až +650 °C, v závislosti na zvolené izolaci a konkrétním provedení. Tyto koncové body by neměly být interpretovány jako univerzální hodnocení pro každou konfiguraci.
Před schválením konečné specifikace by inženýři měli potvrdit přípustnou provozní teplotu, pevnost v tlaku při projektované teplotě, tloušťku izolace, limity kluzného materiálu a kompatibilitu všech součástí.
Výběr podpěry pouze na základě jmenovitého průměru potrubí může vést k nákladným revizím návrhu. Spolehlivá specifikace bere v úvahu mechanické, tepelné a instalační požadavky společně.
Identifikujte normální provozní teplotu, minimální a maximální návrhové teploty, tlakové podmínky a příslušné scénáře spouštění nebo vypínání. Tyto faktory ovlivňují výběr izolace a očekávaný pohyb potrubí.
Uveďte provozní hmotnost potrubí, hmotnost kapaliny, hmotnost izolace a opláštění, použitelná dynamická zatížení a relevantní zatížení hydrotestem. Izolační blok musí být posuzován podle rozhodujícího zatěžovacího stavu, nikoli pouze podle běžné provozní hmotnosti.
Použijte schválenou analýzu napětí potrubí ke stanovení očekávaného pohybu v místě podpory. Potvrďte směr jízdy, konstrukční posunutí, rozměry posuvného rozhraní a požadovanou vůli.
Specifikujte vnější průměr trubky, izolační materiál, tloušťku izolace a požadavky na parotěsnou zábranu. Geometrie podpěry by měla lícovat se sousedním izolačním systémem a vyvarovat se vytváření mezer nebo zranitelných těsnících přechodů.
Zjistěte, zda podpěra vyžaduje standardní posuvnou konfiguraci, boční vodicí desky nebo jiná omezení specifická pro daný projekt. Vedené podpěry mohou umožnit axiální pohyb a zároveň omezit boční posunutí, ale místa omezení musí být koordinována s celkovým návrhem napětí potrubí.
Chcete-li získat širší přehled konfigurací podpory, prohlédněte si řadu průmyslových podpěr potrubí Tianshun a koordinujte vybranou podporu s úplným plánem podpory projektu.
Tyto podpěry jsou zvláště užitečné tam, kde potrubí potřebuje jak tepelnou ochranu, tak řízený pohyb. Mezi běžné aplikace patří:
Zvažte potrubí chlazené vody instalované ve vlhké průmyslové budově. Pokud konvenční ocelová podpěra přeruší izolaci, může se kolem podpěry vytvořit kondenzace, která potenciálně přispívá ke korozi a poškození izolace. Správně zvolená předizolovaná kluzná podpěra může snížit tento tepelný most a zároveň umožnit, aby se potrubí pohybovalo podle návrhu.
Skutečný výsledek závisí na specifikaci izolace, nosném zatížení, podmínkách prostředí, kvalitě instalace a návaznosti celého systému parotěsné zábrany.
Úplný technický dotaz pro projektové týmy pomáhá výrobcům připravit přesnější nabídku a snižuje riziko mezer ve specifikacích.
Než požádáte o nabídku, připravte si následující informace:
Požádejte výrobce o potvrzení konstrukčních předpokladů, povoleného zatížení, izolačních vlastností, posuvné dráhy a podrobností o rozhraní. V případě potřeby zajistěte kontrolu třetí stranou nebo svědecké testování jako samostatně definovanou projektovou službu.
Tovární kontrola a dokumentace mohou zlepšit sledovatelnost, ale kupující by měli rozlišovat mezi interními kontrolami kvality a testováním prováděným nezávisle akreditovanou třetí stranou. Rozsah kontroly by měl být dohodnut před zahájením výroby.
Standardní potrubní patka primárně podpírá potrubí a může vyžadovat řezání a rekonstrukci izolace kolem něj. Předizolovaná kluzná podpěra potrubí integruje nosný izolační blok a kluzné rozhraní, což pomáhá zachovat tepelnou izolaci a zároveň se přizpůsobovat určenému pohybu.
Provozní rozsah závisí na izolačním materiálu a celkovém provedení montáže. Tianshun uvádí možnosti v rozsahu od přibližně -196 °C pro vhodné kryogenní konfigurace do +650 °C pro vhodnou vysokoteplotní izolaci. Skutečný přípustný rozsah musí být potvrzen pro vybrané materiály, zatížení a provozní podmínky.
Požadovaný zdvih je stanoven pomocí analýzy napětí potrubí s ohledem na tepelnou roztažnost nebo smršťování, umístění podpěry, směr pohybu a příslušné provozní scénáře. Kluzná plocha musí poskytovat dostatečný zdvih, aniž by dosáhla svých mechanických limitů.
Ano. Vodicí desky mohou být začleněny do vhodných konfigurací, aby umožnily axiální pohyb a zároveň omezily boční posunutí. Uspořádání vedení a vůle musí být koordinovány s analýzou napětí potrubí a návrhem podpory projektu.
V závislosti na dohodnutém rozsahu dodávky může dokumentace obsahovat certifikáty ocelových materiálů, datové listy izolačních materiálů, informace o zkouškách kluzného tření, zprávy o rozměrových kontrolách a příslušné záznamy o kontrole ve výrobě. Potvrďte požadované standardy, sledovatelnost a jakékoli požadavky na testování třetí stranou v nákupní specifikaci.
Spolehlivá předizolovaná kluzná podpěra potrubí musí vyvažovat strukturální zatížení, tepelnou izolaci, kluzný výkon a ochranu proti vlhkosti. Zpracování těchto požadavků jako jeden koordinovaný návrh pomáhá snížit nejistotu instalace a podporuje dlouhodobou spolehlivost potrubí.
Tianshun vyrábí produkty pro podporu potrubí ve svém závodě v Yangzhou od roku 2012 a dodává řešení pro průmyslové potrubní aplikace, včetně páry, chlazené vody a kryogenních služeb. Po přezkoumání rozměrů potrubí, požadavků na izolaci, návrhového zatížení a údajů o pohybu může technický tým pomoci určit vhodnou konfiguraci podpory a objasnit dokumentaci požadovanou pro váš projekt.
Pokud získáváte přizpůsobenéPředizolovaná kluzná podpěra potrubípro novou instalaci nebo upgrade stávajícího potrubí si před vyžádáním nabídky připravte plán podpory potrubí, specifikace izolace a data analýzy napětí. Navštivte stránku produktu Tianshun a prohlédněte si dostupný přístup k designu akontaktujte násk projednání vašich technických požadavků, materiálových možností, rozsahu kontroly a potřeb dodání projektu.
