Pružinová podpěra závěsuhraje klíčovou roli při řízení hmotnosti potrubí, tepelného pohybu a vibrací v náročných průmyslových potrubních systémech. Tianshun poskytuje zkonstruovaná řešení pružinových závěsů se zatížitelností od 10 N do 100 000 N a možností posunu až do 200 mm, což podporuje aplikace v energetice, petrochemii, LNG, rafinériích, vytápění, farmacii a potravinářských zařízeních.
Správně zvolená podpěra pružinového závěsu umožňuje bezpečný pohyb potrubního systému při změnách provozní teploty při zachování řízené vertikální podpěry. Na rozdíl od pevných závěsů se systémy na bázi pružin mohou přizpůsobit tepelné roztažnosti a smršťování, efektivněji rozkládat zatížení a pomáhají snižovat napětí přenášené na potrubí a připojená zařízení. Tianshun vyrábí sestavy pružinových závěsů s použitím pružinových ocelí, jako je 60Si2MnA a 50CrVA, s možnostmi pro pouzdra z uhlíkové oceli, ochranné povlaky, přizpůsobená připojení a požadavky na zatížení a posunutí specifické pro daný projekt. Pochopení struktury, pracovního principu, specifikací, požadavků na testování a aplikačních podmínek je zásadní při výběru podpory pro průmyslové potrubí.
Obsah
Jak funguje pružinová podpěra?
Jaké jsou hlavní výkonnostní výhody?
Jaké technické parametry by měli inženýři zkontrolovat?
Kde se používají podpěry pružinových závěsů?
Variabilní vs. konstantní podpora pružiny
Jak se testují podpěry pružinových závěsů?
Jak byste měli vybrat správnou podporu?
Získejte přizpůsobené řešení pružinového závěsu

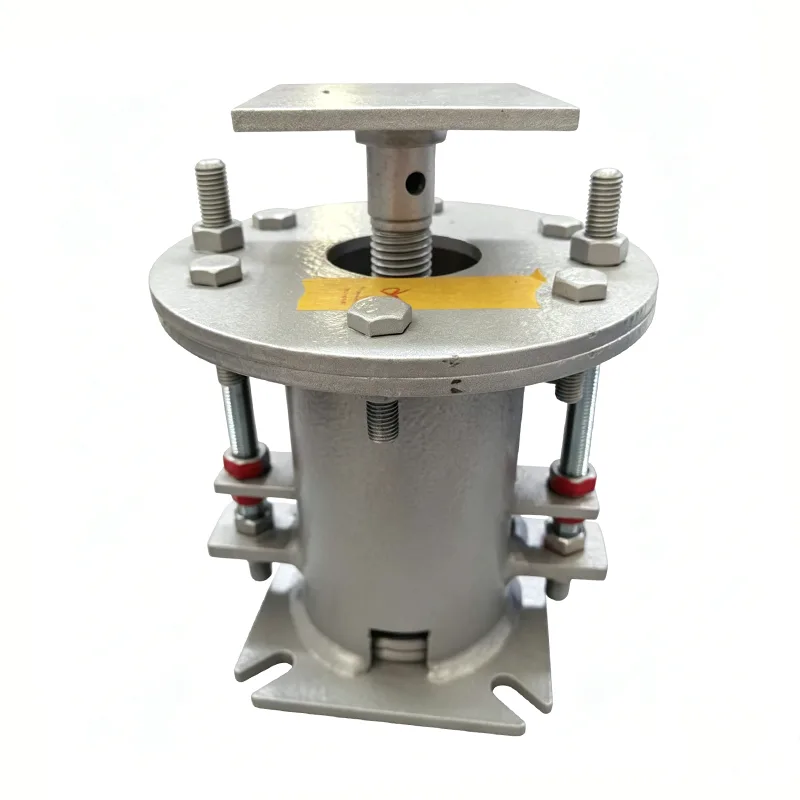

Co je to pružinová podpěra?
Pružinová podpěra je mechanická podpěra potrubí určená k přenášení hmotnosti potrubí a zároveň umožňuje řízený vertikální pohyb. Využívá elastického chování pružiny k přizpůsobení pohybu generovanému změnami teploty, provozním zatížením a dalšími provozními podmínkami.
Když se procesní potrubí zahřeje, může se roztáhnout a přesunout ze své studené polohy. Když se ochladí, potrubí se smrští. Pevná podpěra může omezit tento pohyb a potenciálně vytvořit dodatečné napětí potrubí. Správně navržený pružinový závěs poskytuje podpůrnou sílu a zároveň umožňuje, aby se trubka pohybovala v určeném rozsahu pojezdu.
Díky tomu jsou pružinové podpěry zvláště užitečné pro parní potrubí, vysokoteplotní procesní potrubí, energetické systémy, petrochemická zařízení, rafinerie a další instalace, kde je třeba vzít v úvahu tepelný posun při navrhování napětí potrubí.
Pro projektanty by podpěra neměla být vybírána pouze podle jmenovité velikosti potrubí. Je třeba vyhodnotit provozní zatížení, zatížení za tepla a za studena, očekávaný pohyb, směr instalace, teplotu, připojovací rozměry a platné konstrukční normy.
Jak funguje pružinová podpěra?
Základní princip činnosti je jednoduchý: pružinová sestava vytváří řízenou podpěrnou sílu a zároveň umožňuje vertikální posun trubky.
- Zatížení potrubí se přenáší:Závěs přenáší část hmotnosti potrubí a provozního zatížení na nosnou konstrukci.
- Změny teploty způsobují pohyb:Jak se potrubí zahřívá nebo ochlazuje, tepelná roztažnost nebo smršťování způsobuje vertikální pohyb.
- Jaro odpovídá:Pružina se stlačuje nebo vysouvá podle směru a velikosti pohybu.
- Pohyb zůstává pod kontrolou:Podpěra se přizpůsobí navrženému přemístění namísto nucení trubky do pevné polohy.
- Náklad je rozdělen:Správný výběr podpěry pomáhá předcházet nadměrnému lokalizovanému zatížení podpěr potrubí a připojeného zařízení.
V praktickém provedení potrubí funguje pružinový závěs jako součást většího nosného systému. Trubkové patky, tuhé podpěry, vedení, kotvy a další součásti mohou být použity společně podle analýzy napětí potrubí a požadavků projektu.
Jaké jsou hlavní součásti?
Spolehlivost pružinového závěsu závisí na interakci mezi jeho pružinovou sestavou, pouzdrem, nastavovacím mechanismem a spojovacím hardwarem. Typická konfigurace obsahuje následující komponenty:
| Komponent | Primární funkce | Typický materiál nebo funkce |
|---|---|---|
| Sestava pružiny | Poskytuje kontrolovanou podpůrnou sílu a přizpůsobuje se pohybu | Pružinová ocel 60Si2MnA nebo 50CrVA |
| Bydlení | Chrání a umísťuje sestavu pružiny | Uhlíková ocel Q235B nebo Q345B |
| Seřizovací šroub | Umožňuje nastavení zatížení a výšky během instalace | Ocelová konstrukce podle projektu |
| Závěsná tyč a příslušenství | Připojuje podpěru k potrubí a konstrukci | Vybíráno podle požadavků projektu |
| Indikátor posunutí | Zobrazuje aktuální polohu pohybu | Jasně viditelná kalibrovaná indikace |
Připojovací rozměry a příslušenství lze přizpůsobit, pokud standardní konfigurace neodpovídají podmínkám instalace. To je zvláště důležité pro projekty modernizace nebo složité potrubní regály, kde je dostupný instalační prostor omezený.
Jaké jsou hlavní výkonnostní výhody?
Kompenzace tepelného pohybu
Primární výhodou je schopnost přizpůsobit se vertikálnímu pohybu potrubí způsobenému teplotními změnami. Standardní konstrukce pružinových závěsů Tianshun mohou poskytovat možnosti jmenovitého posunutí 50, 80, 120, 150 a 200 mm, v závislosti na zvolené konfiguraci.
Podpora řízené zátěže
Průmyslová potrubí mohou být během provozu výrazně těžší kvůli procesním kapalinám, izolaci a měnícím se provozním podmínkám. Správně specifikovaná sestava pružin pomáhá udržovat řízenou podporu během provozního cyklu.
Snížený přenos vibrací
Uspořádání s pružinou může pomoci snížit přímý přenos vibrací potrubí na konstrukční prvky. To může být cenné u rotujících zařízení, parních systémů, procesních zařízení a dalších instalací, kde je důležitá regulace vibrací.
Flexibilita instalace
Seřizovací mechanismy umožňují montérům doladit polohu podpěry a zatížení během instalace. To může zjednodušit vyrovnání pole ve srovnání se zcela tuhým podpůrným uspořádáním.
Adaptabilita na různé projekty
Sestavy pružinových závěsů mohou být navrženy s ohledem na různá zatížení, požadavky na dráhu, materiály, typy připojení a podmínky prostředí. Tianshun také poskytuje přizpůsobená řešení pro speciální požadavky na zatížení, výtlak, teplotu a připojení.
Jaké technické parametry by měli inženýři zkontrolovat?
Před objednáním pružinového závěsu by měli technici stanovit skutečné provozní podmínky, spíše než vybírat jednotku pouze podle průměru potrubí. Důležité jsou zejména následující specifikace:
| Parametr | Referenční rozsah Tianshun | Proč na tom záleží |
|---|---|---|
| Pracovní zatížení | 10 N–100 000 N | Určuje požadovanou nosnou kapacitu |
| Jmenovitý výtlak | 50–200 mm | Musí se přizpůsobit očekávanému pohybu potrubí |
| Provozní teplota | -20 °C až +450 °C | Ovlivňuje výběr materiálu a pružiny |
| Pružinový materiál | 60Si2MnA / 50CrVA | Podporuje mechanický a únavový výkon |
| Materiál bydlení | Q235B / Q345B | Poskytuje strukturální ochranu a podporu |
| Povrchová úprava | Epoxidový povlak bohatý na zinek / žárové zinkování | Zlepšuje ochranu proti korozi |
| Platné normy | ANSI/HG 20644, GB/T 17116, DIN 2545 | Pomáhá sladit produkt se specifikacemi projektu |
Pro mezinárodní projekty EPC mohou inženýři také specifikovat projektové specifické normy, materiálové certifikáty, požadavky na kontrolu nebo svědectví třetí stranou. Tyto požadavky by měly být potvrzeny před zahájením výroby.
Kde se používají podpěry pružinových závěsů?
Pružinové podpěry jsou vhodné pro průmyslové potrubí, kde musí podpěra zatížení koexistovat s řízeným tepelným pohybem. Mezi běžné aplikace patří:
- Parní a vodní potrubí tepelné elektrárny
- Pomocné potrubní systémy jaderné elektrárny
- Petrochemické procesní potrubí
- Ropné rafinerie pece a kolonové potrubí
- Terminály LNG a LPG
- Městské sítě ústředního vytápění
- Potrubí farmaceutického procesu
- Potravinářské sanitární potrubí
- Vysokoteplotní a vysokotlaké parní potrubí
Pro chemická a petrochemická zařízení může být ochrana povrchu a výběr materiálu zvláště důležité, protože podpěra může být vystavena vlhkosti, korozivní atmosféře nebo náročným provozním teplotám.
Variabilní vs. konstantní pružinová podpora: Jaký je rozdíl?
Jedním z nejdůležitějších rozhodnutí při návrhu podpory potrubí je, zda aplikace vyžaduje variabilní nebo konstantní konfiguraci pružin.
| Srovnání | Variabilní podpora pružin | Neustálá podpora pružin |
|---|---|---|
| Podpůrná síla | Mění se, jak se pružina pohybuje | Navrženo tak, aby zůstalo přibližně konstantní |
| Typické použití | Mírný tepelný pohyb | Velký pohyb nebo přísné požadavky na změnu zatížení |
| Zvažování designu | Přípustné kolísání zatížení | Stálost zatížení po celou dobu cestování |
| Typická aplikace | Obecné procesní a inženýrské potrubí | Hlavní připojení páry a citlivých zařízení |
Proměnná podpěra pružiny může být vhodná tam, kde změna podpěrné síly zůstává přijatelná v rámci návrhu napětí potrubí. Konstantní pružinové uspořádání lze uvažovat tam, kde má připojené zařízení těsnější dovolené změny zatížení nebo kde se očekává podstatný vertikální pohyb.
Správná volba by měla být založena na projektové analýze napětí potrubí, podmínkách zatížení za tepla a za studena, směru pohybu a omezení trysek zařízení.
Jak se testují podpěry pružinových závěsů?
Zajištění kvality je obzvláště důležité, protože pružinový závěs je nosnou součástí. Testování by mělo ověřit nejen vnější rozměry, ale také stav materiálu, výkon pružiny, chování při zatížení a ochranný povlak.
Typické kontrolní a testovací činnosti zahrnují:
- Vizuální a rozměrová kontrola
- Pozitivní identifikace materiálu (PMI), kde je požadována
- Testování tvrdosti
- Testování magnetickými částicemi nebo Testování průniku kapalin, pokud je to možné
- Zkouška zatížení pružinou
- Ověření křivky zatížení-posunutí
- Kontrola tloušťky povlaku
- Závěrečná kontrola montáže
Pro příslušné objednávky lze dodat protokoly o továrních testech a protokoly o testech materiálu. Pro projekty vyžadující dodatečné ověření lze také zajistit kontrolu třetí stranou, zkoušení svědky, zkoušení materiálu, NDT svarů nebo kontrolu před odesláním podle smluvních požadavků.
Jak byste měli vybrat správnou podpěru pružinového závěsu?
Správný výběr začíná technickými daty. Užitečný balíček specifikací by měl obsahovat následující informace:
- Velikost a konfigurace potrubí
- Provozní a instalované zátěže
- Podmínky zatížení za tepla a za studena
- Očekávaný vertikální posun
- Směr pohybu
- Provozní a návrhová teplota
- Požadované montážní uspořádání
- Připojovací rozměry
- Požadavky na materiál a povlak
- Použitelné konstrukční a kontrolní normy
U složitých systémů může dodání izometrického napětí potrubí nebo příslušného plánu podpory významně zlepšit přesnost výběru závěsů. Inženýři pak mohou vyhodnotit, zda je vhodná variabilní pružina, konstantní pružina nebo jiné uspořádání podpory.
Pokud jsou standardní rozměry nevhodné, mohou přizpůsobená řešení pružinových závěsů zahrnovat speciální nosnosti, nestandardní připojení, přizpůsobené instalační rozměry, materiály odolné proti korozi a provedení pro prostředí s vysokou nebo nízkou teplotou.
Často kladené otázky o podpoře pružinového závěsu
1. Jaký je hlavní účel podpěry pružinového závěsu?
Jeho hlavním účelem je nést zatížení potrubí a zároveň umožnit řízený vertikální pohyb způsobený tepelnou roztažností a smršťováním. Může také pomoci snížit přenos vibrací a udržovat stabilnější stav podpory během provozu.
2. Jaký rozsah zatížení zvládnou podpěry pružinových závěsů Tianshun?
Referenční standardní produktová řada pokrývá pracovní zatížení od 10 N do 100 000 N. Skutečný výběr závisí na provozních podmínkách potrubí, požadavcích na zatížení, zdvihu a projektových datech.
3. Jak velké posunutí pojme pružinový závěs?
Standardní jmenovité možnosti posunutí zahrnují 50 mm, 80 mm, 120 mm, 150 mm a 200 mm. Přizpůsobené požadavky na pojezd lze vyhodnotit podle skutečného pohybu potrubí.
4. Jaké materiály se běžně používají pro montáž pružin?
Mezi běžné materiály pružin patří 60Si2MnA a 50CrVA. Materiály krytu mohou zahrnovat uhlíkovou ocel Q235B a Q345B, zatímco povrchová úprava může používat epoxidové povlaky bohaté na zinek nebo žárové zinkování.
5. Kdy je třeba uvažovat o konstantní podpoře pružiny?
Konstantní podpěru pružiny lze uvažovat, když potrubí prochází podstatným vertikálním pohybem nebo když připojené zařízení vyžaduje, aby podpěrná síla zůstala přibližně konstantní po celou dobu projektovaného pohybu. Konečný výběr by se měl řídit analýzou napětí potrubí a požadavky projektu.
6. Lze podpěry pružinových závěsů přizpůsobit?
Ano. Přizpůsobení může zahrnovat požadavky na zatížení a posun, výběr materiálu, typy připojení, instalační rozměry, podmínky prostředí a další specifické požadavky projektu.
Získejte přizpůsobené řešení pružinového závěsu
Spolehlivý systém podpory pružin začíná přesnými technickými údaji, vhodným výběrem materiálu, řízenou výrobou a dokumentovaným testováním. Tianshun kombinuje zkušenosti s výrobou pružinové podpory s přizpůsobenými inženýrskými službami pro průmyslové potrubní aplikace. Pokud plánujete energetický, petrochemický, rafinérský, LNG, topný, farmaceutický nebo jiný potrubní projekt, sdělte své požadavky na zatížení, výtlak, teplotu, připojení a množství s týmem inženýrů. Zjistěte více o Tianshun Spring Hanger Support nebokontaktujte násza doporučení a cenovou nabídku pro konkrétní projekt.
