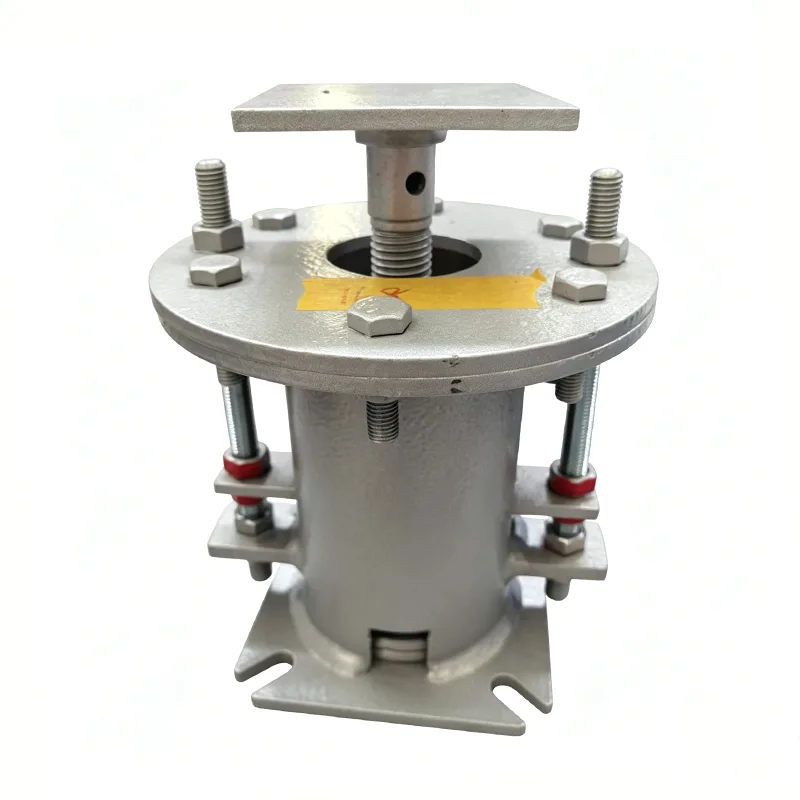

Pružinová podpěra závěsu

Pružinové závěsné podpěry jsou kritickými nosnými součástmi v potrubních systémech, které jsou navrženy tak, aby nesly hmotnost potrubí, absorbovaly tepelné posuny a vibrace. Spoléhají na pružnou deformaci pružin, vyrovnávají pohyb potrubí způsobený změnami teploty a omezují nadměrné vibrace, čímž zajišťují bezpečný a stabilní provoz celého potrubního systému. Naše pružinové závěsy, které vyrábí společnost Yangzhou Tianshun Piping, jsou navrženy a vyrobeny v přísném souladu s mezinárodními normami, aby splňovaly požadavky na podporu potrubí pro různé pracovní podmínky.

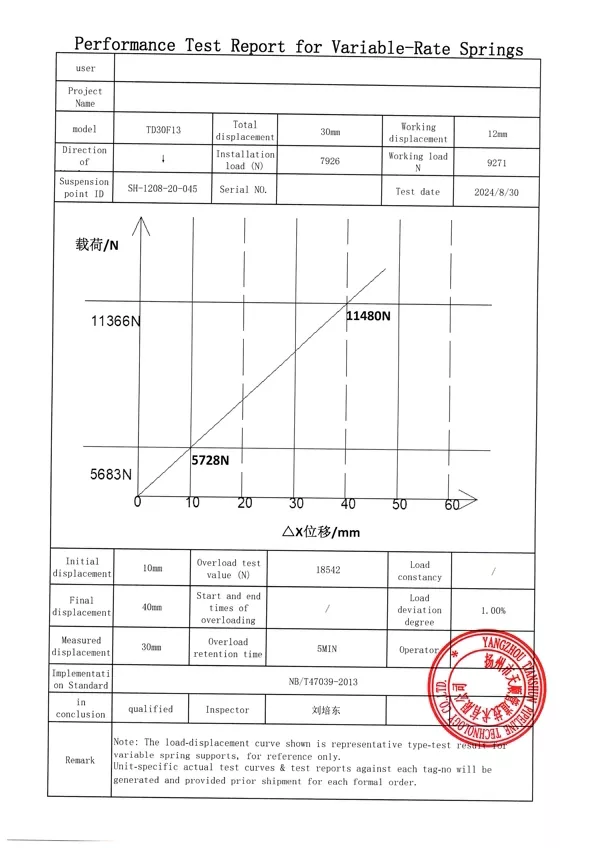

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

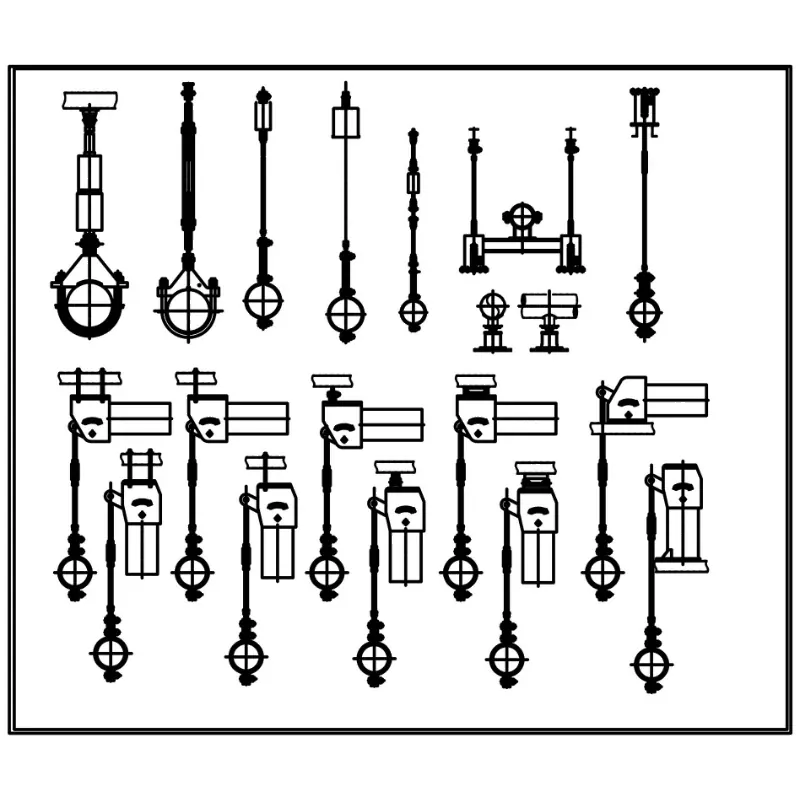

Struktura produktu

Standardní držáky pružinových závěsů se skládají z následujících hlavních částí:

▶  Pružinová sestava: Vyrobeno z vysoce kvalitní pružinové oceli, podrobené přísnému tepelnému zpracování a zátěžovým testům.

▶  Pouzdro: Svařovaná konstrukce z uhlíkové oceli s antikorozní povrchovou úpravou.

▶  Nastavovací šroub: Slouží k nastavení zatížení a výšky během instalace.

▶  Připojovací příslušenství: Včetně zvedacích ok, závěsných tyčí a matic, které lze vybrat podle požadavků na místě.

▶  Indikátor posunu: Jasně zobrazuje skutečný posun potrubí pro snadnou instalaci a údržbu.

Základní vlastnosti

▶  Široký rozsah zatížení: Nosnost od 10 N do 100 000 N, vhodná pro většinu průmyslových potrubních aplikací.

▶  Vynikající kompenzace posunutí: Maximální posunutí až 200 mm, účinně absorbuje roztahování a smršťování potrubí v důsledku teplotních změn.

▶  Kompaktní konstrukce: Prostorově úsporný design pro instalaci do úzkých galerií potrubí.

▶  Snadná instalace a nastavení: Vybaveno speciálními seřizovacími zařízeními pro jemné doladění zatížení i během provozu potrubí.

▶  Dlouhá životnost: Všechny klíčové komponenty využívají prvotřídní materiály a procházejí přísnou kontrolou kvality.

Výkonové výhody

Technické parametry

Aplikační pole

Pružinové závěsné podpěry jsou široce používány v průmyslových odvětvích s přísnými požadavky na posuv potrubí a vibrace:

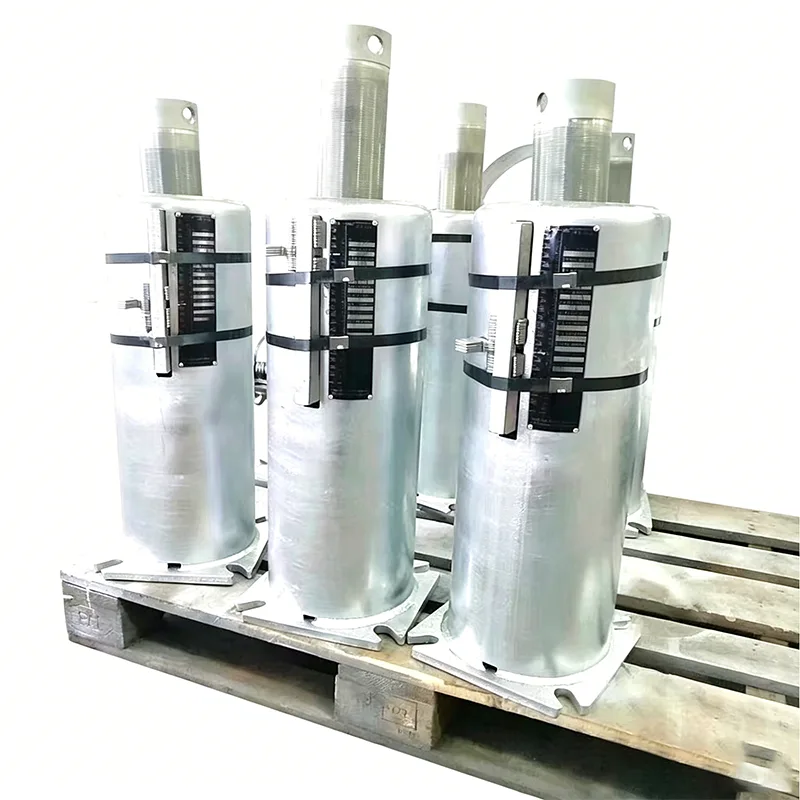

▶  Systémy potrubí páry a vody pro tepelné elektrárny a jaderné elektrárny

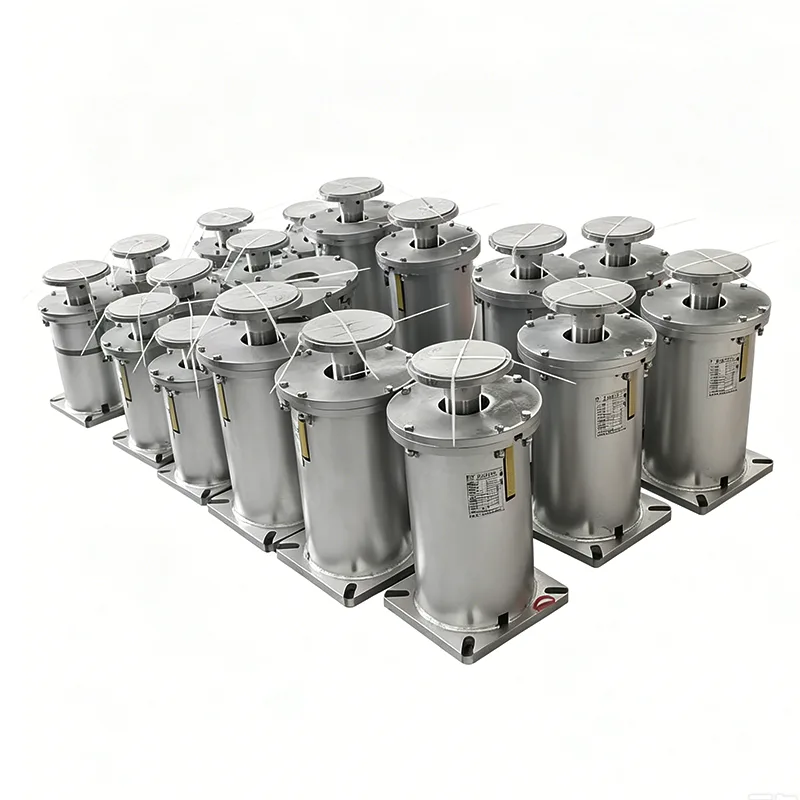

▶  Procesní potrubí pro petrochemické závody

▶  Kryogenní potrubí v terminálech příjmu LNG a LPG

▶  Potrubí pecí a kolon v ropných rafinériích

▶  Městské potrubní sítě ústředního vytápění

▶  Sanitární potrubí pro farmaceutický a potravinářský průmysl

Výroba a kontrola kvality

Vlastníme pokročilé výrobní linky a kompletní testovací zařízení pro pružinové závěsy. Všechny produkty podléhají přísným postupům kontroly kvality:

1. Vstupní kontrola surovin: Analýza chemického složení a zkoušky mechanických vlastností pružinové oceli, ocelových plechů a dalších surovin.

2. Výroba a testování pružin: 100% zátěžové testování a kompresní testy pro každou pružinu.

3.Kontrola sestavy: Kontrola rozměrů a kalibrace zatížení pro hotové sestavy.

4. Kontrola odběru vzorků před dodáním: Náhodná kontrola v souladu s národními normami, aby byla zaručena konzistentní kvalita produktu.

Služby přizpůsobení

Kromě standardních produktů poskytujeme řešení na míru na základě specifických požadavků klientů:

▶  Vlastní design pro pružinové závěsy se speciálními požadavky na zatížení a posun

▶  Výběr materiálu pro extrémní pracovní podmínky, jako je vysoká teplota, nízká teplota a korozivní prostředí

▶  Vlastní nestandardní typy připojení a instalační rozměry

▶  Podpora služeb analýzy napětí potrubí a výběru závěsů
