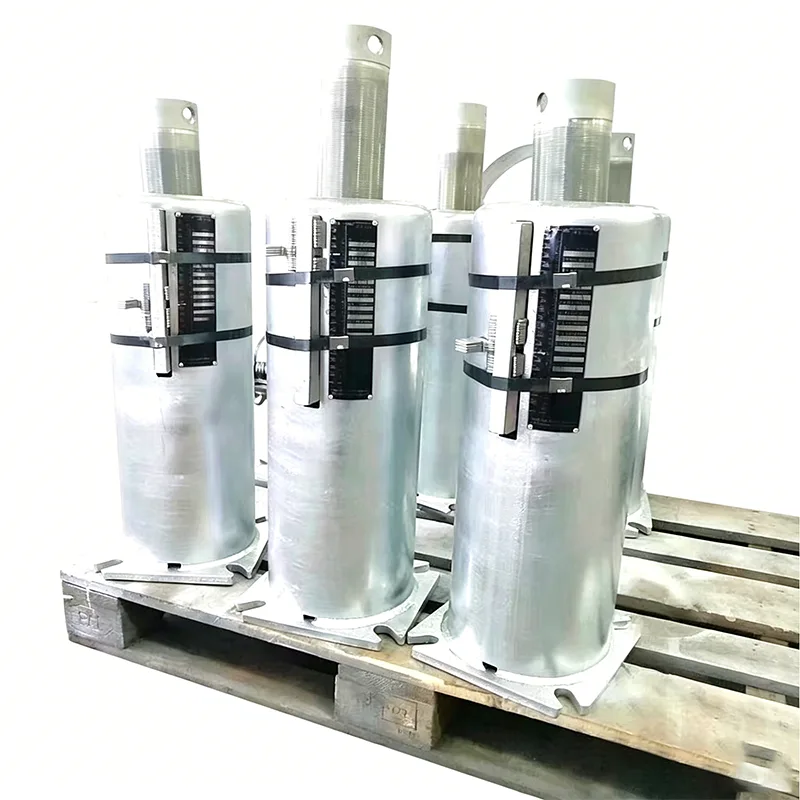

Pružinové podpěry elektrárny

Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd. na základě 14letých zkušeností v oblasti podpěr/závěsů potrubí a podpůrných řešení pro elektrárny poskytuje podpěry elektráren pro tepelnou energii, jadernou energii a elektrárny s kombinovaným cyklem. Tyto produkty jsou navrženy tak, aby řídily tepelný posun a rozložení napětí ve vysokoteplotních, vysokotlakých potrubích a chránily kritická rozhraní hlavních zařízení, jako jsou kotle a parní turbíny. Následující podrobnosti pokrývají vlastnosti produktu, technické výhody a konkrétní místa použití.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Vlastnosti produktu

Podpěry Power Plant Spring Supports jsou navrženy na zakázku na základě výsledků analýzy napětí potrubí, s hlavními charakteristikami zaměřenými na udržení zatížení, přizpůsobivost výtlaku a dlouhodobou provozní stabilitu.

Mechanismus posuvu zatížení: K dispozici ve dvou konfiguracích: variabilní pružinové závěsy/podpěry a pružinové závěsy/podpěry s konstantní silou. Variabilní pružinové jednotky přenášejí zatížení s lineární tuhostí, zatímco jednotky konstantní síly poskytují téměř konstantní podpěrnou sílu během celého pracovního zdvihu s odchylkou řízenou v rozmezí 5 %, což eliminuje dodatečné namáhání v potrubí způsobené kolísáním podpěrných sil.

Materiálová a teplotní kompatibilita: Pružinové prvky jsou vyrobeny z legovaných pružinových ocelí včetně 60Si2Mn a 50CrVA. Konstrukční prvky mohou být vyrobeny z uhlíkové oceli, žáruvzdorné legované oceli nebo nerezové oceli. Celkový přípustný rozsah provozních teplot pokrývá -196 °C až +650 °C a vyhovuje všem požadavkům na potrubí od nízkoteplotní napájecí vody až po vysokoteplotní hlavní páru.

Konstrukce pro instalaci a uvedení do provozu: Každá podpěra/závěs je vybavena instalačním pojistným kolíkem a štítkem se jmenovitým zatížením. Po instalaci ve studeném stavu jednoduše vyjměte pojistný kolík a aktivujte provoz. Údaje na typovém štítku usnadňují na místě ověření čísel modelů a přednastavených zátěží, což výrazně zkracuje dobu uvedení do provozu.

Komplexní interní testování: Všechny testy včetně tuhosti pružiny, průhybu v tlaku a tloušťky povrchové vrstvy jsou prováděny v naší vlastní laboratoři, abychom zajistili konzistentní výkon napříč výrobními šaržemi. Každá jednotka projde před odesláním třemi kompresními cykly s plným zdvihem se záznamem křivky tuhosti.

Díky těmto konstrukčním prvkům udržují podpěry Power Plant Spring Support předem stanovenou výšku potrubních systémů za kombinovaných podmínek lineární tepelné roztažnosti a nepřetržitých vibrací, čímž snižují pravděpodobnost neplánovaných odstávek.

Inženýrské výhody

Při návrhu potrubí elektrárny ve srovnání s čistě tuhými podpěrami nebo upevněním trubkových svorek poskytují řešení elastických podpěr přímá zlepšení v oblasti kontroly napětí, ochrany zařízení a přizpůsobivosti instalace. Technická hodnota elektrárenských pružinových podpěr se odráží v následujících aspektech:

Efektivní kompenzace tepelného posunu: Pevné podpěry nemohou absorbovat tepelnou roztažnost potrubí, což často vede k zablokování potrubního systému, nadzvednutí podpěry nebo přetížení. Elastické závěsy/podpěry přenášejí zatížení lineárně nebo konstantně, jak se potrubí posouvá, přičemž udržují úrovně napětí v povolených mezích specifikovaných normami, jako je ASME B31.1.

Snížený tah a moment na rozhraních hlavního zařízení: Sběrače kotlů a vstupy páry do turbíny jsou extrémně citlivé na síly a momenty. Po nastavení pomocí pružinových závěsů/podpěr je tah rozhraní výrazně snížen, což zabraňuje prasklinám ve svarech a netěsnostem přírub. Jedná se o zásadní opatření pro prodloužení intervalů údržby skříní turbín, hlavních parních ventilů a dalších zařízení.

Potlačení přenosu vibrací: Potrubí elektrárny jsou náchylná k vibracím za podmínek vysokorychlostní páry nebo dvoufázového proudění. Pružinové podpůrné systémy upravují tuhost podpěry na optimální rozsah pomocí elastických prvků a v kombinaci s tlumiči účinně rozptylují vibrační energii, aby se zabránilo únavě konstrukce.

Velkorysá tolerance instalace na místě: Pružné závěsy/podpěry umožňují jemné nastavení v určitém výškovém rozsahu, kompenzují odchylky v civilních základech a instalaci potrubí ve studeném stavu. Pružinové jednotky s konstantní silou jsou často vybaveny hydraulickými nebo šroubovými pomocnými nastavovacími zařízeními pro přesné vyrovnání na místě.

Dlouhodobý provoz a anti-relaxace: Díky anti-relaxačnímu designu pružiny a povrchovým úpravám odolným proti korozi (žárové zinkování, Dacromet atd.) je degradace podpůrné síly minimální. Více než 70 % našich následných objednávek ze zámořských projektů pochází od opakovaných zákazníků, což do jisté míry odráží dlouhodobou spolehlivost našich podpůrných produktů.

Aplikace produktů

Elektrárenské pružinové podpěry jsou primárně instalovány na kritických místech v parovodním oběhu elektrárny a vysokoteplotních systémech spalin. V kombinaci s tlumiči, pevnými vzpěrami a dalšími komponenty tvoří kompletní potrubní flexibilní zádržný systém.

Oblast kotle: Používá se na hlavních parních potrubích, potrubích teplého a studeného ohřevu, výstupních kanálech přehříváku atd. Absorbuje vertikální a horizontální tepelné posuny tělesa kotle a spojovacích potrubí, zabraňuje nadměrnému namáhání spojů trysek sběrače a snižuje riziko praskání svaru.

Oblast turbíny: Instaluje se na hlavní parní potrubí, vysokoteplotní ohřívací parní potrubí a vysokotlaká obtoková potrubí. Prostřednictvím přesné podpory omezuje síly a momenty přenášené na rozhraní turbín, zajišťuje přesnost ustavení hřídele a snižuje dopad vibrací na skříně turbíny.

Systém vysokotlaké napájecí vody: Na vysokotlakých napájecích potrubích a potrubích s temperační vodou podpírají pružinové závěsy/podpěry těžká potrubí a zároveň se přizpůsobují teplotním změnám, udržují sklon potrubí a zabraňují problémům s kavitací nebo vodními rázy způsobenými omezeným přemístěním.

Systém spalin a odsiřování/denitrifikace: Pro velkoprůměrové potrubí spalin/vzduchu, vstupní/výstupní potrubí GGH a spojovací potrubí odsiřovací věže. Tyto tenkostěnné konstrukce vykazují výraznou tepelnou roztažnost. Pružinové podpěry kompenzují toto posunutí, snižují namáhání přírubových spojů a pracují ve spojení s kompenzátory, aby chránily celý systém odvodu spalin.

Konvenční ostrov jaderné energie: Používá se na hlavním parním okruhu sekundárního okruhu, hlavním napájecím potrubí a dalších potrubích. Splňuje požadavky na kontrolu konzistence jaderné energie a poskytuje kompletní certifikáty kvality materiálu a zprávy o kvalifikaci podpůrných funkcí.

Zajištění kvality a možnosti továrny

Naše továrna v provincii Jiangsu je vybavena plně automatickými výrobními linkami měchů, CNC řezacími a svařovacími systémy a certifikovaným týmem pro nedestruktivní testování (NDT). Od vstupu surového pružinového drátu až po dodávku hotového produktu podpěry Power Plant Spring Supports podléhají přísné kontrole v následujících kontrolních bodech: ověření tepelných čísel surovin a fyzikálně-chemických zpráv, tvrdost a metalografická kontrola po tepelném zpracování pružiny, testování tuhosti hotových výrobků v plném zdvihu a testování tloušťky povlaku a adheze.

Náš systém řízení kvality je certifikován podle ISO 9001:2015 a všechny produkty splňují mezinárodní standardy včetně ASME, CE a API. Kompletní přejímací dokumentace může být poskytnuta dle požadavků projektu.

Technická podpora a služby

Na základě našich zkušeností s dodávkami potrubního zařízení do více než 45 zemí po celém světě poskytujeme komplexní výběr, instalaci a dlouhodobou technickou podporu pro každou šarži podpěr elektráren:

▶  Výpočet výběru: Získejte zprávy o analýze napětí potrubí a doporučte vhodné typy podpěr/závěsů, konstanty pružin a instalační výšky.

▶  Rychlá odpověď: Předprodejní technické dotazy a nabídky jsou zodpovězeny do jednoho pracovního dne.

▶  Dohled na místě a svědectví: Podpořte zákazníka nebo třetí stranu na místě svědky testovacích procesů.

▶  Pokyny k instalaci a uvedení do provozu: Poskytněte podrobné instalační příručky a doporučení pro nastavení ve studeném stavu, v případě potřeby je k dispozici vzdálená videopomoc.

▶  Servis náhradních dílů: Uchovávejte záznamy o kalibraci pružin pro každou výrobní šarži, což umožňuje rychlou dodávku náhradních sestav pružin.

Pro diskuse o konfiguračních řešeních Power Plant Spring Support pro konkrétní projekty nebo pro získání relevantních projektových referencí kontaktujte náš technický prodejní tým. Poskytneme podrobné listy pro výpočty zatížení a výtlaku a doporučené rozvržení založené na skutečných pracovních podmínkách, nikoli pouze na seznamu standardních modelů, což vám pomůže kontrolovat celkové náklady na pořízení a zároveň zajistit bezpečný provoz potrubí.
