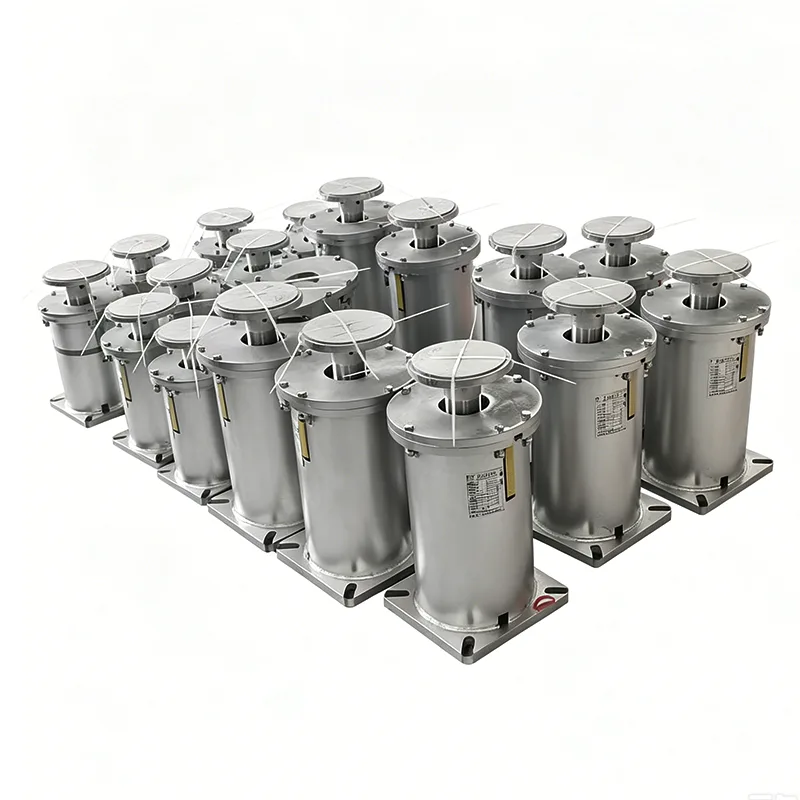

Ne každá trubka potřebuje stálou podpěrnou sílu. Ve skutečnosti většina linek, se kterými se zabýváme – procesní potrubí, sběrné potrubí, rozvody chladicí vody – funguje dobře s variabilní podporou pružin. NaTianshun, dodáváme variabilní pružinové jednotky z naší továrny v Yangzhou již 14 let a jsou pravděpodobně nejběžnějším typem pružinové podpory, kterou dodáváme. Pokud jste procházeli stojanem na potrubí elektrárny nebo rafinérií, je pravděpodobné, že pružinové plechovky, které jste viděli visící na oceli nebo sedící na T-sloupcích, byly variabilní pružinové podpěry.
Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.
Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.
Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.
| Variabilní tabulka specifikací pružinového závěsu | Příklad |
| Typ / konfigurace závěsu | Typ A, B, C, D, E, F, G |
| Velikost pružiny / č. | č. 0 - č. 22 |
| Cestovní rozsah | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Provozní zatížení | 0,2 kN - 400 kN |
| Instalovaná zátěž (studená zátěž) | kN / kgf |
| Provozní zatížení (horká zátěž) | kN / kgf |
| Směr pohybu | Nahoru / Dolů |
| Variabilita (%) | ≤ 25 % (standardní) |
| Povrchová úprava | Hot Dip Galv/ Lakované |
| Materiál bydlení | Uhlíková ocel (Q235/Q355) |
Myšlenka je přímočará: jak se trubka pohybuje nahoru nebo dolů v důsledku tepelné roztažnosti, pružina uvnitř se stlačuje nebo uvolňuje a podpěrná síla se trochu mění. To je ta "variabilní" část. Změna síly je předvídatelná a zůstává v rozsahu, se kterým již počítal váš technik namáhání potrubí. Když je povolená odchylka zatížení, řekněme, 15 % nebo 20 %, není třeba utrácet dalšístálá podpora pružiny. Získáte stejnou funkci – vertikální absorpci pohybu, přenášení hmotnosti – za nižší cenu a s jednodušším a kompaktnějším designem. To je důvod, proč specifikace projektu často uvádějí jako výchozí podpěry proměnných pružin, pouze u kritických bodů navázání uvádějí konstantní typ.
Náš design je jednoduchý a robustní. Zde je pohled na typické stavební materiály, které používáme:
| Komponent | Materiál | Proč to používáme |
|---|---|---|
| Spirálová pružina | Pružinová ocel 60Si2MnA nebo 50CrVA | Dlouhá únavová životnost, přednastaveno a testováno zatížením |
| Bydlení (plechovka) | Uhlíková ocel Q235B, lakovaná modře RAL 5015 | Pevný, svařitelný, odolný vůči povětrnostním vlivům |
| Víčko pružiny / zátěžová příruba | Q235B nebo 20# kovaná ocel | Rovnoměrně přenáší zatížení potrubí na pružinu |
| Ukazatel cesty a stupnice | Nerezová ocel nebo eloxovaný hliník | Jasné čtení, nerezaví |
| Spodní připojení (závitové pouzdro nebo příruba) | Uhlíková ocel A105 | Standardní NPT nebo s přírubou na vyžádání |
Všechny pružinové dráty jsou dodávány se zkušebními certifikáty mlýna. Pružiny před montáží orazíme a přednastavíme – tím se zbavíme jakékoli počáteční sady a zajistíme, že křivka zatížení-průhyb odpovídá konstrukčním datům.
ANSI/MSS SP-58 – řídí návrh a výrobu potrubních podpěr
ASME B31.3 – procesní potrubí, široce odkazované EPC
GB/T 17116 – Čínská norma pro potrubní závěsy a podpěry
Certifikace materiálu EN 10204 3.1 jako standard pro exportní zakázky
Naše továrna provozuje systém řízení kvality ISO 9001:2015. Každý krok, od vstupní oceli až po závěrečnou zátěžovou zkoušku, je dokumentován.
Q1: Jak velké kolísání zatížení mám očekávat?
Typicky mezi 10 % a 25 % horkého zatížení, v závislosti na tuhosti pružiny a dráze trubky. Vaše zpráva o napětí potrubí vám řekne, jaká je přípustná odchylka. Pokud zpráva ukazuje těsný limit – řekněme pod 5 % – tehdy byste přešli na konstantní podporu pružiny. Na všechno ostatní je variabilní v pořádku.
Q2: Jaké informace potřebujete pro výběr nebo nabídku variabilní podpory pružiny?
Pošlete nám horkou zátěž, studenou zátěž a množství a směr vertikálního pohybu (nahoru nebo dolů). Pomáhá vyznačený výkres podpěry potrubí nebo izometrie napětí. Vybereme správnou velikost a sérii pružiny a zašleme vám datový list se všemi vypočtenými hodnotami, než začneme s výrobou.
Q3: Jsou vaše variabilní pružinové podpěry zaměnitelné s jinými značkami?
Z hlediska funkce ano. Můžeme přizpůsobit rozsahy zatížení a rozměry obalu většině běžných průmyslových sérií (typ A, B, C, D, E, F, G podle MSS SP-58). Pokud váš projekt již má čísla dílů konkrétního dodavatele, poskytněte nám je a my se na to odkážeme. Jen si uvědomte, že mohou existovat drobné rozměrové rozdíly – před objednávkou je označíme.
Q4: Jaká je typická dodací lhůta?
Standardní jednotky rozsahu zatížení: 20–25 dní. If you need a non-standard housing, special paint, or stainless steel trim, allow 30–40 days. We keep a decent stock of common spring coils and can components, which speeds things up.
Q5: Mohu získat prototyp nebo předprodukční vzorek?
Ano. U velkých projektů můžeme postavit jednu nebo dvě vzorové jednotky ke schválení před zahájením plné výroby. Cena vzorku může být často připsána proti hlavní objednávce.
Každá variabilní podpěra pružiny, která vychází ze dveří, je testována zátěží. Pružinu nastavíme na specifikované zatížení za studena a poté ji několikrát projedeme plným zdvihem a zkontrolujeme zatížení ve studené i horké poloze. Cestovní váha je zkalibrována a uzamčena. Zkušební certifikát shrnující skutečné hodnoty zatížení je součástí přepravní dokumentace. Na vaši žádost je k dispozici kontrola třetí stranou společností SGS, Bureau Veritas nebo TÜV.
Někteří zákazníci si myslí, že podpěra variabilní pružiny je čistě katalogová položka. Podle našich zkušeností má možná polovina toho, co dodáváme, nějaký vlastní nádech:
Nestandardní délky pojezdu (u variabilních jednotek jsme udělali více než 200 mm)
Prodloužená nebo snížená výška krytu pro omezený prostor
Kryty a hardware z nerezové oceli pro pobřežní nebo chemická prostředí
Speciální nátěry: námořní nátěrové systémy, vysokoteplotní hliníkové nátěry
Dvoupružinové provedení pro velké zatížení v kompaktní plechovce
Vestavěná zvedací oka, snímače zatížení nebo snímače polohy
Stačí nám říct, jak instalace vypadá, a my vypracujeme praktický návrh.
Zde je několik věcí, které jsme se naučili dodávat variabilní pružinové podpěry do projektů po celém světě:
Pokud je vaše potrubí posunuto nahoru, ujistěte se, že podpěra zvládne zatížení směrem nahoru za studena, aniž by se pružina uvolnila. Prověříme to v rámci našeho výběru.
U venkovních potrubních stojanů specifikujte žárové zinkování nebo dobrý nátěrový systém. Standardní tovární modrá barva je v interiéru v pořádku, ale po několika monzunech bude uhlíková ocel vykazovat rez. Trochu navíc na nátěru ušetří spoustu stížností na stránky.
Vždy zkontrolujte vůli kolem pouzdra pružiny. Někdy je umístění podpěry těsné mezi dvěma konstrukčními prvky a standardní průměr plechovky se nevejde. Dejte nám vědět včas a my design upravíme.
Nejsme prostředník. Navrhujeme, vyrábíme, testujeme a dodáváme z naší vlastní továrny v Yangzhou, Jiangsu. To znamená, že když mluvíte s našimi inženýry, mluvíte s lidmi, kteří skutečně vyrábějí produkt. Naše variabilní pružinové podpěry byly instalovány v elektrárnách s kombinovaným cyklem, potrubních regálech rafinerií, terminálech zpětného zplynování LNG, chemických procesních jednotkách a ocelárnách. Více než 70 % našeho podnikání se opakuje – ne proto, že bychom byli nejlevnější, ale protože se naše podpora zobrazuje včas, odpovídá datovým listům a nezpůsobuje bolesti hlavy při uvádění do provozu.
Pokud je váš plán projektu napjatý, můžeme mít zásoby hotových pružin a rychle je smontovat podle vašeho nastavení zatížení. U velkých hromadných objednávek nabízíme konkurenceschopné ceny přímo z výroby a domluvíme se s vámi na harmonogramu dodávek, který je v souladu s vaší stavební sekvencí.
Pošlete nám své výkresy podpěry potrubí, údaje o zatížení nebo jen stručný popis toho, co potřebujete. Vrátíme se vám s řádnou cenovou nabídkou – včetně výrobní ceny a dodací lhůty – obvykle do 24 hodin. A pokud byste chtěli navštívit továrnu a vidět, jak je vyrábíme, jste více než vítáni.
