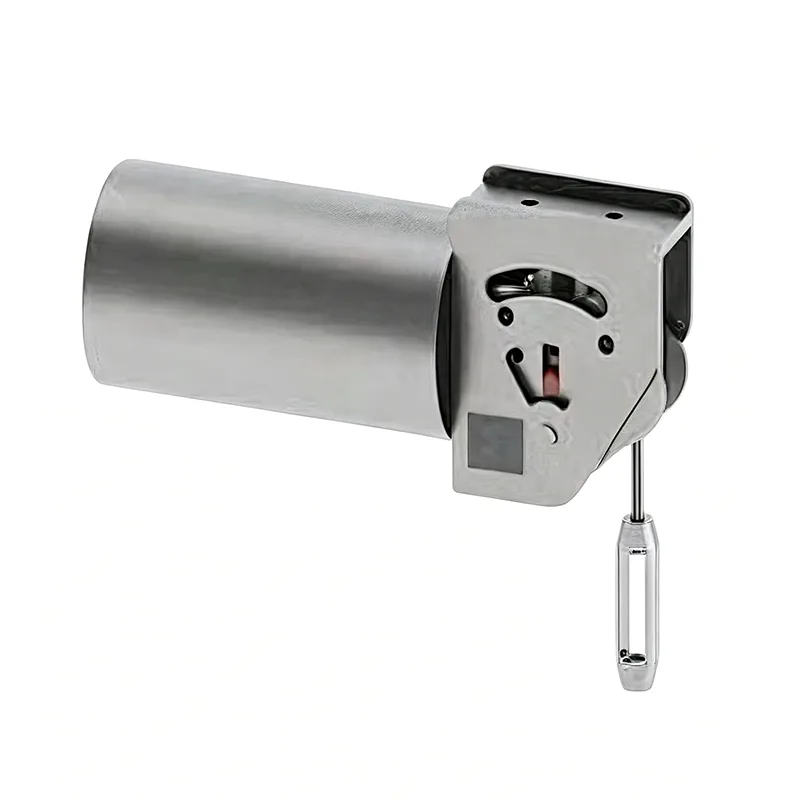

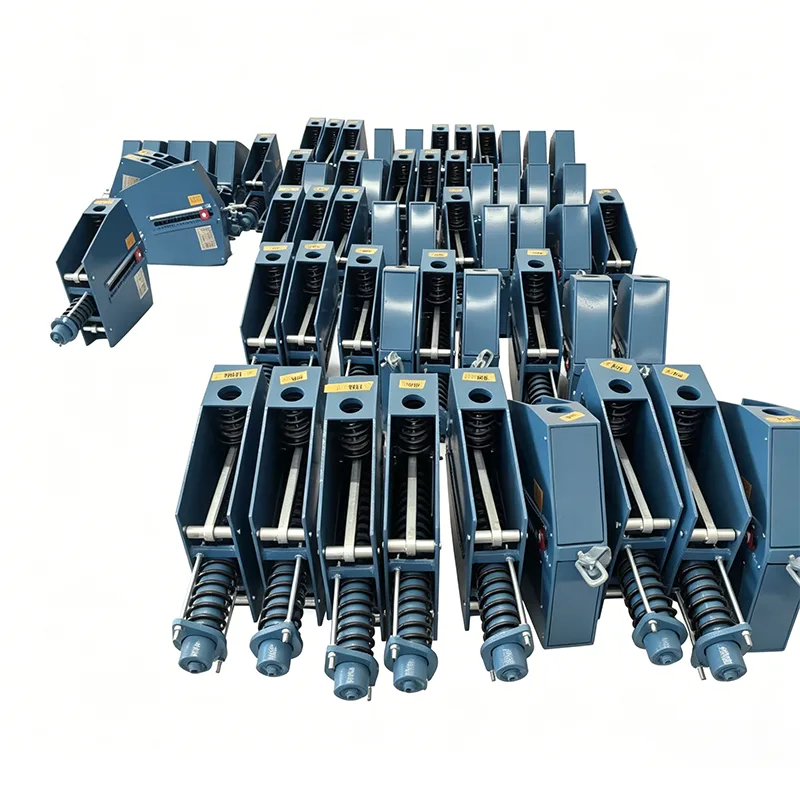

Přesný závěs s konstantní pružinou pro potrubí s velkým objemem a rovnoměrným výkonem zatížení

Závěsy s konstantními pružinami, také označované jako podpěry pružin s konstantním zatížením nebo podpěry s konstantní silou, poskytují téměř stejnoměrnou podpěrnou sílu v celém rozsahu pohybu trubky. Tyto jednotky jsou speciálně navrženy pro potrubní systémy, které vykazují významný vertikální tepelný posun, kde by variabilní podpěry pružin způsobovaly nadměrné kolísání zatížení a přenášely nežádoucí napětí na připojená zařízení a potrubí.

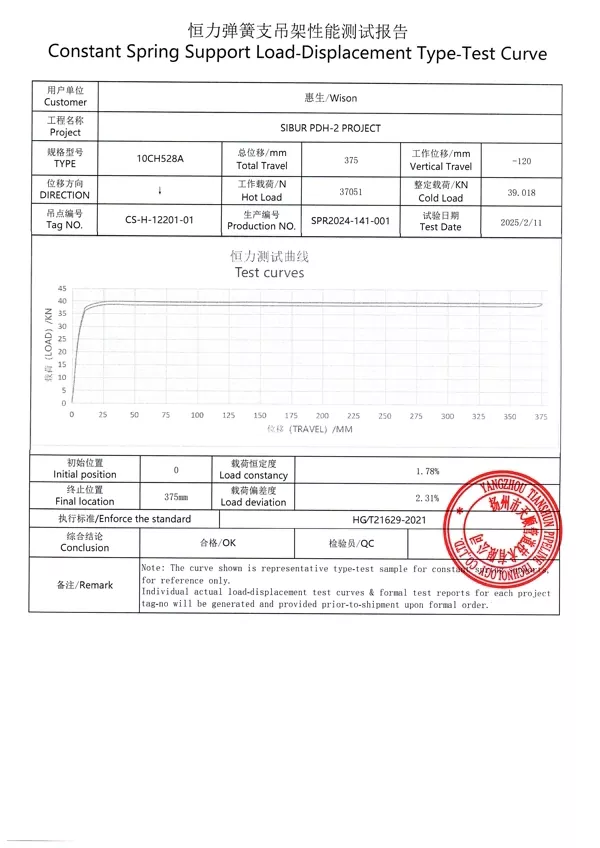

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

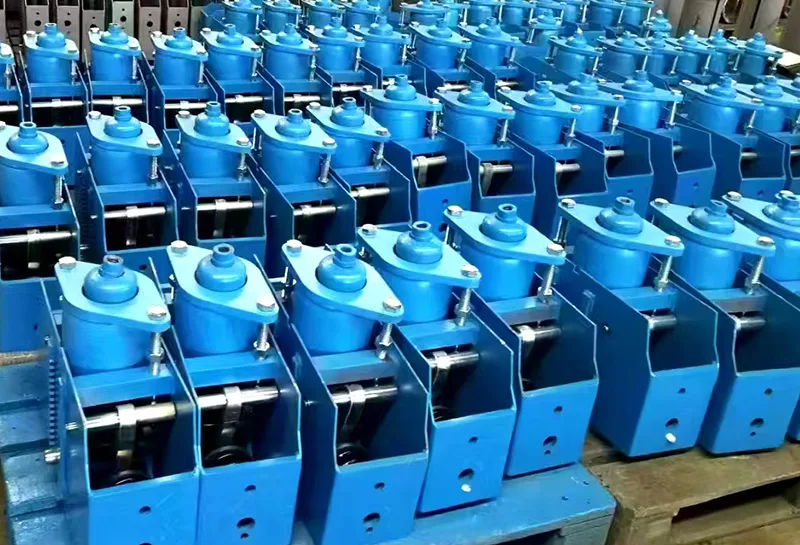

NaTechnologie potrubí Yangzhou Tianshun, vyrábíme konstantní pružinové závěsy pomocí osvědčeného klikového ojničního mechanismu spárovaného s vysoce kvalitními tlačnými pružinami. Tato konstrukce vyvažuje moment pružiny proti momentu zatížení kolem hlavní osy během celého zdvihu, standardně udržuje odchylku zátěže v rozmezí ±5 % – a ±3 % pro vysoce přesné konfigurace. Každá sestava je umístěna v ochranném krytu, který chrání vnitřní součásti před stavebními sutinami a nečistotami z prostředí, čímž se snižuje riziko údržby po dobu životnosti podpěry.

Technické specifikace a série

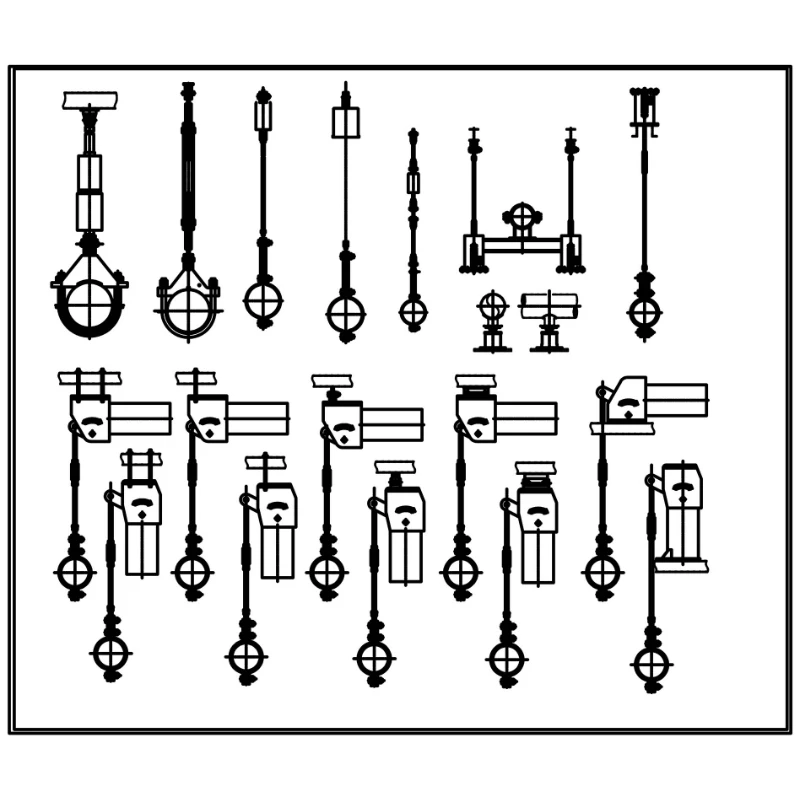

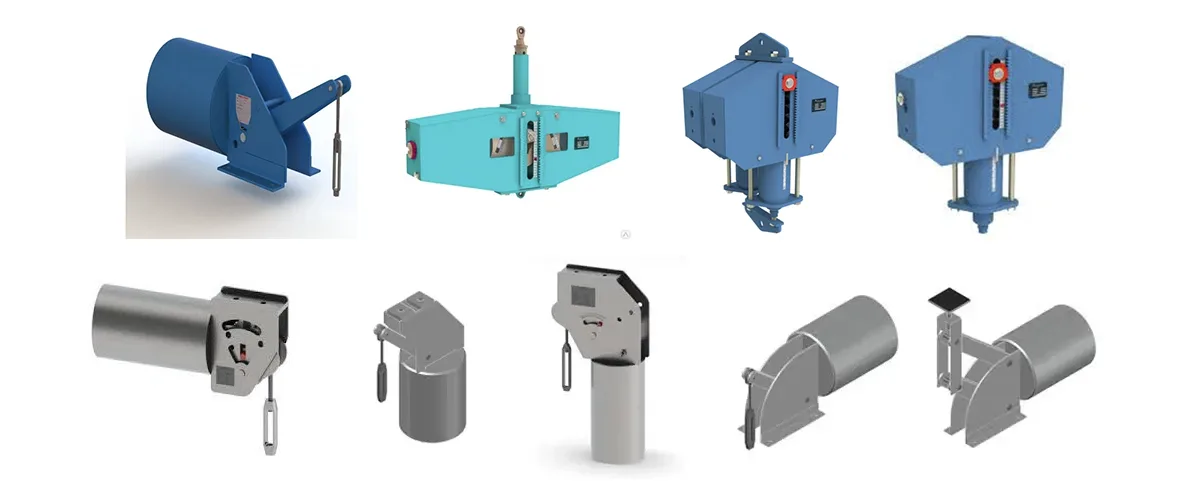

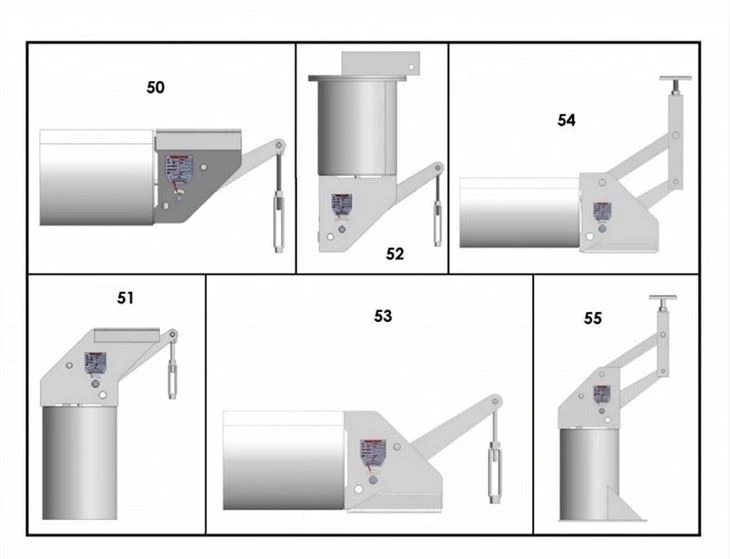

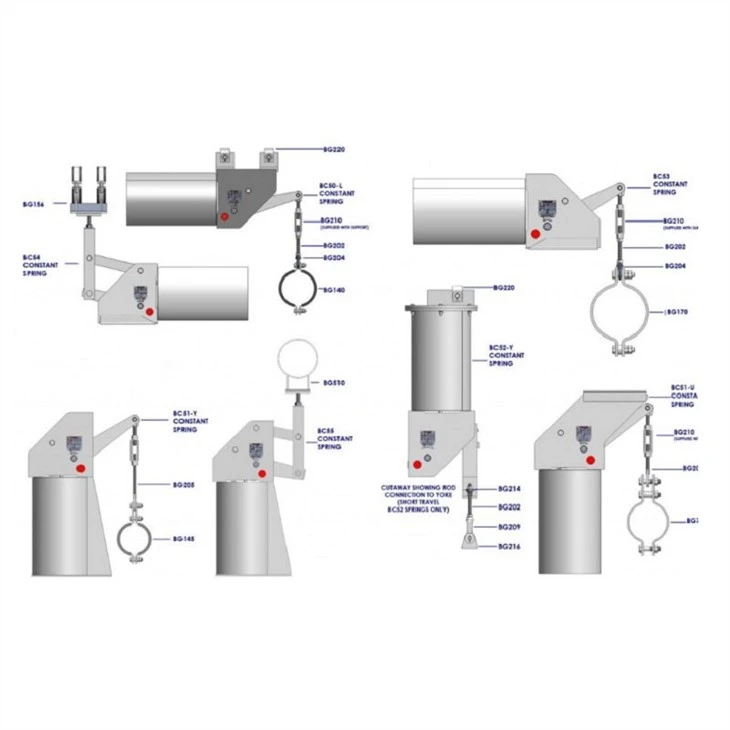

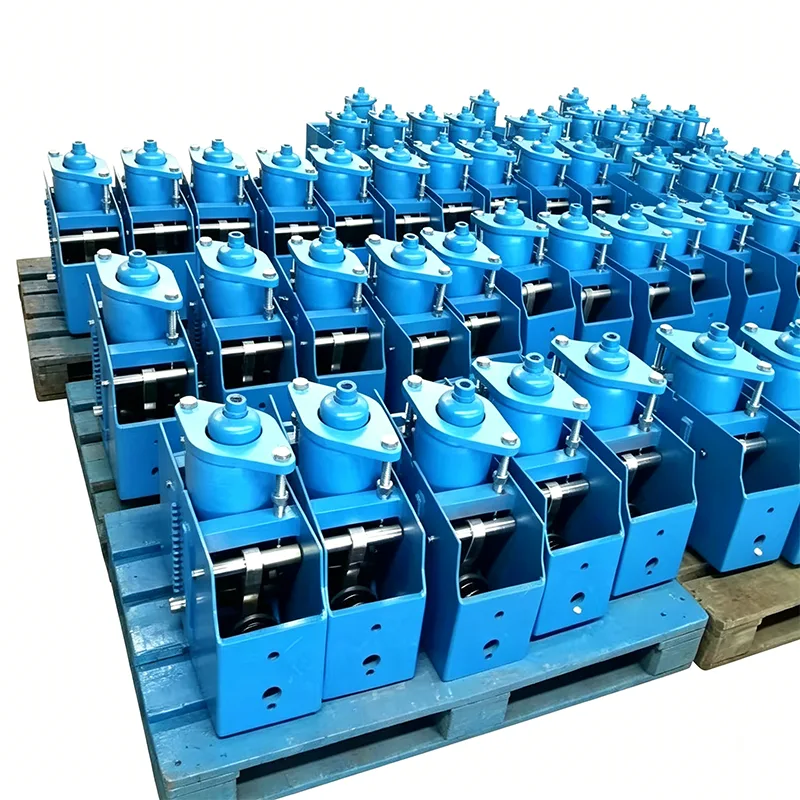

Nášstálá podpora pružinyportfolio pokrývá rozsah pracovního zatížení od 0,1 kN do 500 kN, se standardními možnostmi pojezdu 50 mm, 100 mm, 200 mm a 400 mm a vlastními pojezdy dostupnými až do 600 mm. Standardní řady zahrnují modely PH, LH, CA, CS a TH, vhodné pro horizontální i vertikální instalaci. Cívky pružin jsou vyrobeny z legované oceli 60Si2Mn nebo 50CrVA a pouzdra jsou povrchově upravena žárovým zinkováním nebo epoxidovým povlakem, aby vyhovovala okolním provozním teplotám od -20 °C do +80 °C.

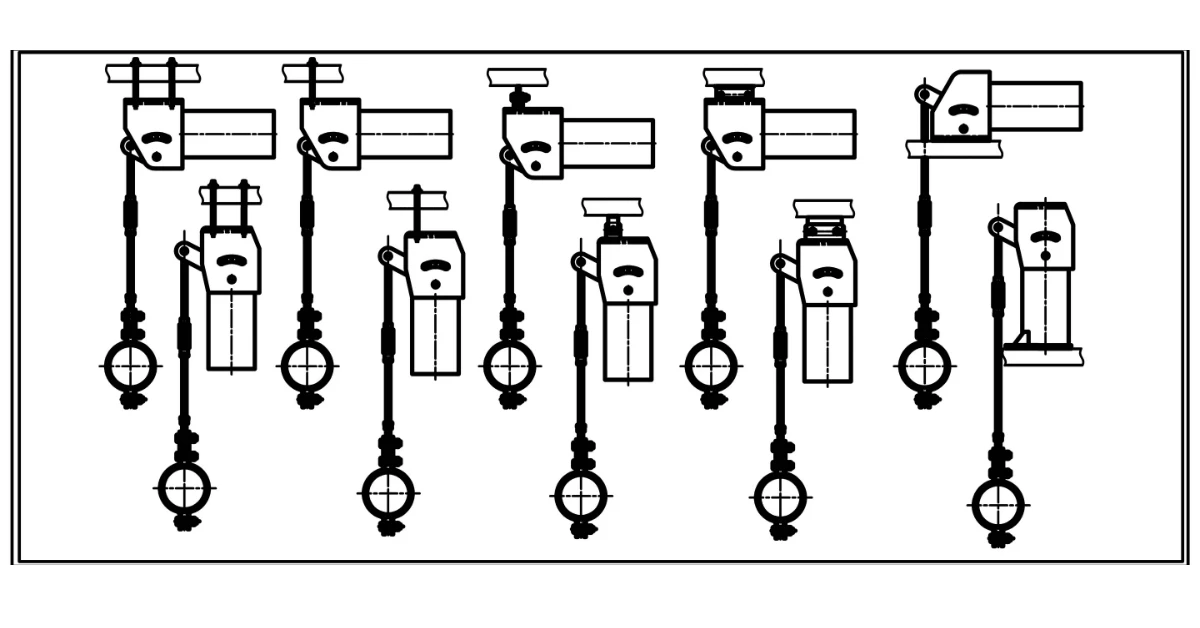

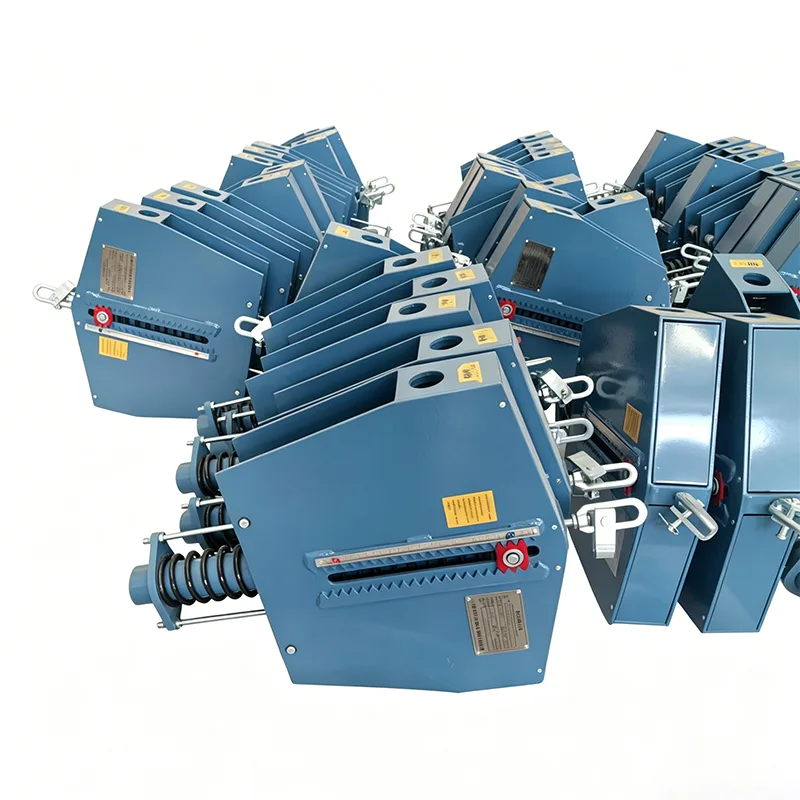

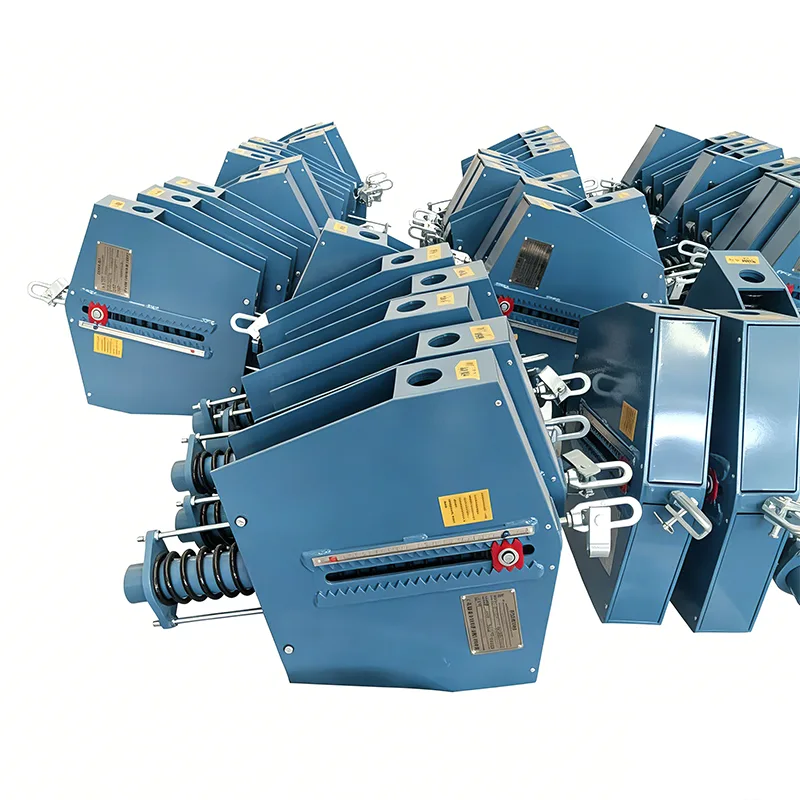

Každý konstantní pružinový závěs je z výroby přednastaven na zákazníkem specifikované polohy zatížení a studené/horké polohy a je vybaven horními a dolními dorazy posuvu, aby se zabránilo přejetí. Jasně viditelná stupnice pojezdu a kolečko pro nastavení zátěže umožňují jemné doladění na místě v rozmezí ±10 % jmenovité zátěže, přičemž některé konfigurace lze nastavit až do ±20 % v krocích po 2 %. Červené přednastavené kolíky jsou instalovány v továrně, aby uzamkly podpěru během hydrostatického testování a mytí kyselinou, aby vydržely až dvojnásobné jmenovité zatížení před odstraněním při uvádění systému do provozu.

Standardy a zakázkové inženýrství

Všechny podpěry pružin s konstantním zatížením jsou navrženy a vyrobeny v souladu s GB/T 17116.1/.2/.3 a NB/T 47039 a jsou plně konvertibilní na mezinárodní standardy včetně MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L a podpěry JIS B 8 plně na zakázku vyrábíme také jako podpěry pro konstantní sílu. na zákaznických výkresech a parametrech specifických pro projekt.

Aplikace napříč kritickými odvětvími

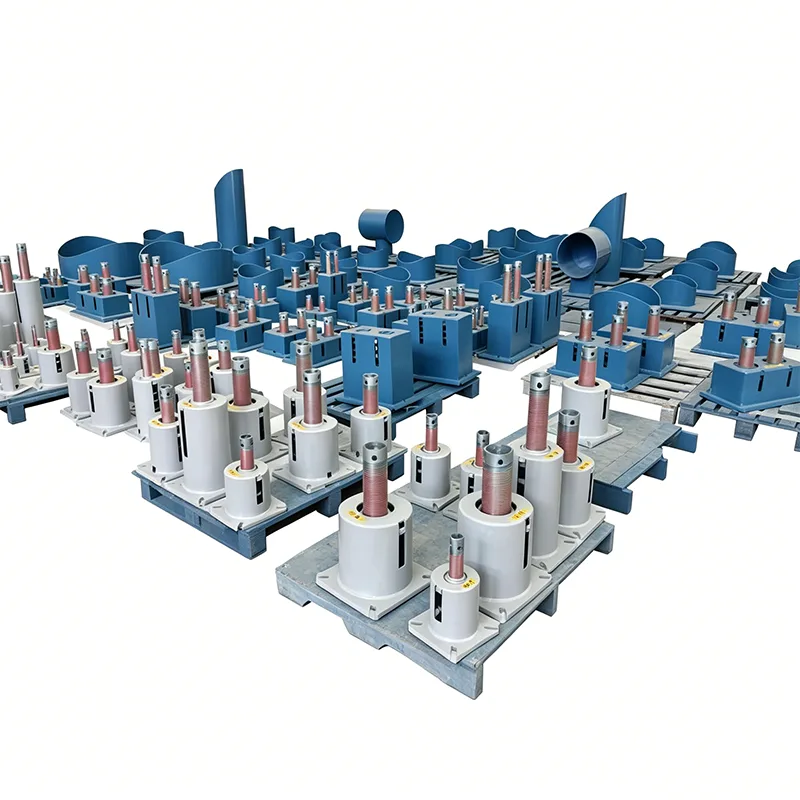

Konstantní pružinové závěsy jsou specifikovány v potrubních systémech, kde je nesporná konzistence zatížení. Typická zařízení zahrnují tepelné elektrárny, jaderná zařízení, rafinérie, terminály LNG a LPG, sítě dálkového vytápění a vysokoteplotní technologické linky v petrochemických a farmaceutických závodech. Často jsou nasazeny vedle variabilních pružinových podpěr na stejném potrubí – konstantní jednotky v uzlech s velkým výtlakem a variabilní pružinové závěsy v místech s menším tepelným pohybem.

Širší sortiment produktů pro podporu potrubí

Kromě konstantních pružinových závěsů naše kompletní portfolio potrubních podpěr zahrnuje variabilní pružinové podpěry, pevné závěsy, podpěry trubkových patek, předizolované podpěry trubek a hydraulické tlumiče pro dynamické řízení zatížení. Pro projekty vyžadující teplotní kompenzaci pohybu dodáváme také kovové vlnovcové kompenzátory, pryžové kompenzátory a látkové kompenzátory, které se integrují s našimi podpůrnými systémy a tvoří kompletní řešení potrubí.

Zajištění kvality a služeb

Každá podpora prochází před odesláním úplným interním testováním, které je podpořeno naším systémem řízení kvality ISO 9001:2015 a v případě potřeby je v souladu s normami ASME a API. Klienti dostávají specializovanou technickou podporu od poptávky přes instalaci, 24hodinovou odpověď na všechny nabídky a pokyny pro úpravu zatížení na místě jako součást našeho poprodejního servisu. S více než 14 lety výroby potrubních podpěr a kompenzátorů pro projekty ve 45 zemích dodáváme jak standardní katalogové jednotky, tak plně konstruovaná zákaznická řešení pro dodavatele EPC a koncové uživatele po celém světě.

Často kladené otázky

Jaký je rozdíl mezi konstantním pružinovým závěsem a variabilní pružinovou podporou?

Variabilní pružinové podpěry vyvíjejí proměnlivou reakční sílu, když se trubka pohybuje svisle, v důsledku stlačení nebo prodloužení pružiny. Závěsy s konstantními pružinami používají mechanismus kliky a spojovací tyče k udržení téměř rovnoměrné nosné síly v celém rozsahu zdvihu. Obecně platí, že konstantní jednotky jsou specifikovány tam, kde tepelný posun přesahuje 50 mm nebo kde kolísání zatížení musí zůstat pod 6 %, aby se zabránilo přenosu napětí na čerpadla, turbíny nebo jiná citlivá zařízení.

Co znamená odchylka zatížení ±5 % při konstantní podpoře pružiny?

Odchylka zatížení je maximální procentuální rozdíl mezi skutečnou podpěrnou silou a jmenovitým jmenovitým zatížením v libovolném bodě pracovní dráhy. Naše standardní konstantní pružinové závěsy udrží odchylku v rozmezí ±5 %, což splňuje většinu požadavků na průmyslové potrubí. Pro kritické aplikace, jako jsou jaderné nebo vysoce přesné technologické linky, nabízíme vysoce přesné jednotky s odchylkou ±3 %.

Kdy by měly být odstraněny červené přednastavené kolíky?

Přednastavené kolíky jsou instalovány ve výrobě tak, aby zajistily závěs v jeho studené instalační poloze, což umožňuje dokončení hydrostatického testování a promývání potrubí kyselinou bez stlačování nebo prodlužování pružinové sestavy. Musí být odstraněny před uvedením systému do provozu, obvykle po dokončení hydrotestů a kontrol před uvedením do provozu. Naše standardní kolíky vydrží během testování až dvojnásobné jmenovité zatížení; dejte nám vědět, pokud váš projekt vyžaduje vyšší bezpečnostní rezervu.

Lze zátěž upravit na místě po instalaci?

Ano. Každý konstantní pružinový závěs je vybaven šroubem pro nastavení zátěže a kalibrovaným číselníkem. Otáčením šroubu se zvyšuje nebo snižuje přednastavená zátěž v krocích po 2 %, s celkovým rozsahem nastavení ±10 % u standardních jednotek (až ±20 % u vybraných konfigurací). To umožňuje jemné doladění pro kompenzaci drobných rozdílů mezi podmínkami návrhu a skutečnou instalací na místě.

Jaké normy dodržují vaše stálé pružinové závěsy?

Naše standardní řada je navržena podle GB/T 17116.1/.2/.3 a NB/T 47039 a je rozměrově a výkonově konvertibilní s MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L a JIS B1, podporujeme také vaši zakázkovou specifikaci.

Jaká je typická dodací lhůta?

Standardní katalogové závěsy s konstantní pružinou se obvykle expedují do 15 až 25 pracovních dnů v závislosti na množství a sérii. Jednotky vyrobené na zakázku vyžadují dodatečný čas na přípravu a potvrzení. Na požádání lze zajistit rychlé dodání, po předchozí dohodě při zadávání objednávky nebo alespoň 20 dní před plánovaným datem dodání.
