Pružinové závěsy odolné proti korozi pro zavěšení a vibrace horního potrubí

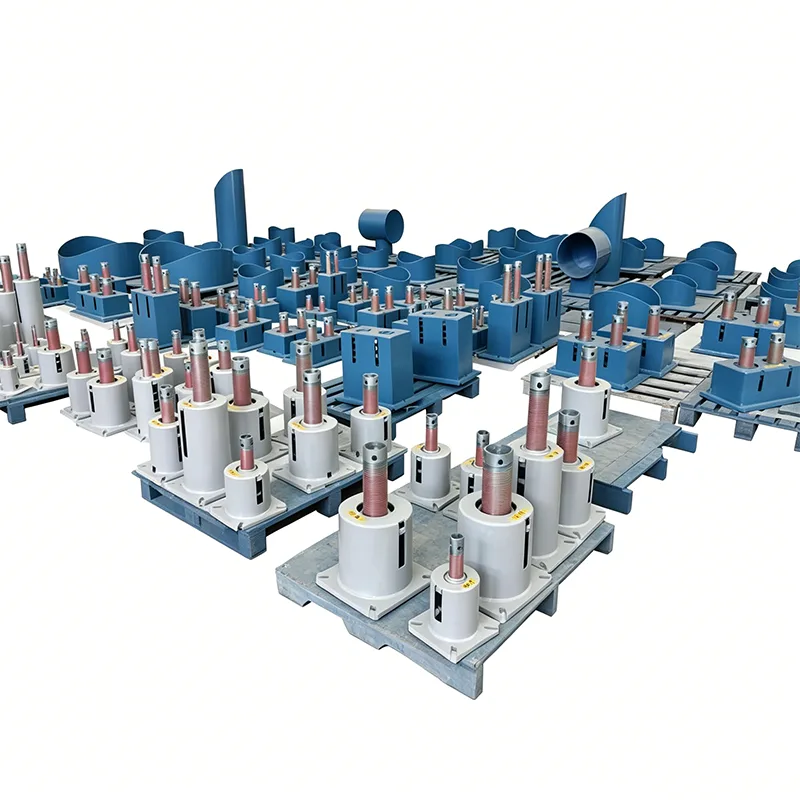

Většina lidí jim říká pružinové závěsy, někteří jim říkají pružinové podpěry a v terénu uslyšíte obojí. Ve společnosti Tianshun se nezabýváme názvem – důležité je, že když potrubí potřebuje viset na konstrukčním nosníku a přitom se volně pohybovat s tepelnými cykly, montáž funguje. Stavíme je pro elektrárny, rafinérské potrubní regály a zpracovatelské linky již 14 let a naše pružinové závěsy právě nyní drží potrubí ve více než 45 zemích.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Pružinový závěs dělá dvě věci najednou: nese plnou váhu trubky shora a pohybuje se s trubkou, když se roztahuje nebo smršťuje. Na rozdíl od tuhé závěsné tyče, která tam pouze visí, zůstává pružinový závěs v záběru v celém rozsahu pohybu. To je zvláště důležité na dlouhých přímých trasách vyvýšeného potrubí, kde se může rychle sčítat tepelný růst. U vedení, kde musí zatížení zůstat téměř konstantní bez ohledu na to, jak daleko se potrubí pohybuje, mnoho projektů toto kombinujekonstantní pružinové podpěryna stejném stojanu. Pro méně kritické linky, standardnívariabilní podpěry pružinčasto to dělají – stejný styl pouzdra pružinového závěsu, jen jiné uspořádání vnitřních pružin.

Kde se pružinové závěsy hodí do potrubního systému

Pružinový věšák nefunguje sám. Na typickém stojanu na trubky uvidíte pružinové závěsy fungující vedle pevných podpěr trubek a trubkových patek, které zvládají hmotnost v nižších výškách. Na vysokoteplotních spojovacích bodech nebo v blízkosti připojení zařízení jsou často specifikovány závěsy, protože uvolňují prostor na podlaze a poskytují potrubí prostor pro pohyb ve více směrech. Když je linka studená nebo chlazená, spárování závěsu s předizolovanými podpěrami potrubí v místě svorky zabraňuje námraze a udržuje izolační systém neporušený. Mnoho projektových specifikací také odkazuje na celou sestavu jednoduše jako součást balíčku pružinových podpěr – rozdíl je ve skutečnosti pouze nahoře a dole.

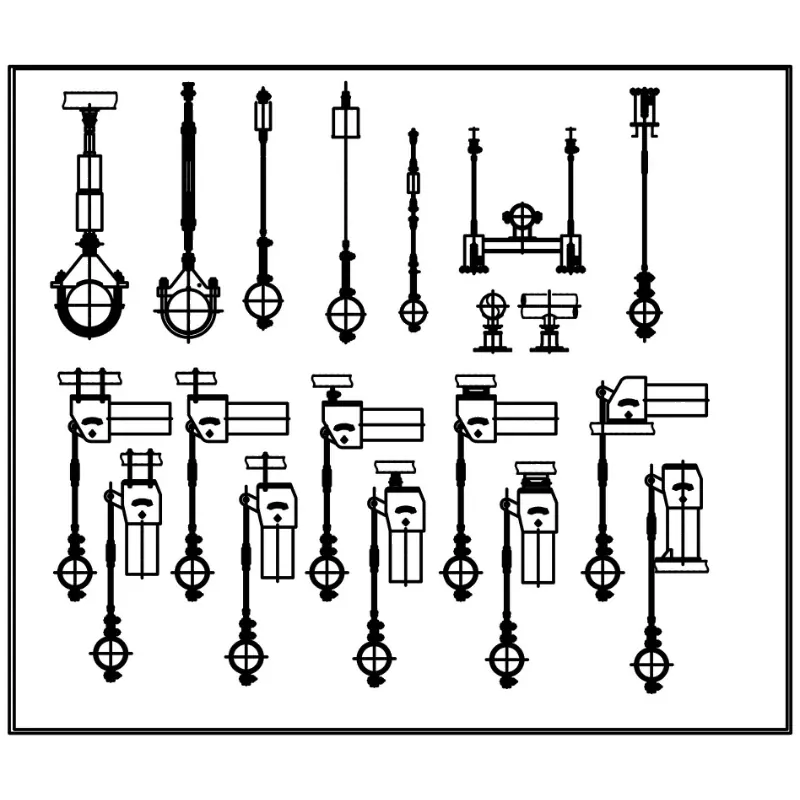

Co jde do sestavy pružinového závěsu

Pružinový věšák není jen pružina v plechovce. Je to shromáždění. Zde je to, co obvykle používáme:

Každá šarže materiálu má zprávy o zkoušce mlýna a my je zpětně sledujeme k číslu tavby. Pokud vaše specifikace vyžaduje certifikaci 3.2 (EN 10204), máme na to.

Standardy, podle kterých stavíme

Vyrábíme pružinové závěsy pro:

ANSI/MSS SP-58 — Podpěry a závěsy potrubí

ASME B31.3 — Procesní potrubí

GB/T 17116

Specifikace DIN, JIS nebo v případě potřeby specifické pro projekt

Naše továrna funguje podle normy ISO 9001:2015, což znamená dokumentované postupy na každém kroku, od vstupní suroviny až po závěrečné zátěžové testy.

Otázky, které dostáváme

Q1: Kdy bych měl použít pružinový závěs místo podpěry pružiny namontované na základně?

Když potrubí vede ve výšce a pod ním není žádná ocelová plošina, na kterou by se dalo sedět. Klasickými případy jsou potrubní stojany, venkovní vedení a potrubní nástavby kotlů. Závěsy se připevňují k ocelovému stropu a klesají dolů na potrubí. Jde o to, kde je váš opěrný bod, ne o pružinový mechanismus.

Q2: Mohu získat stejný rozsah zatížení v závěsu jako v základní pružině?

Obecně ano. Naše variabilní pružinové závěsy pokrývají několik set kilogramů až 20+ tun na jeden závěs. Konstantní pružinové závěsy jdou výš. Pokud potřebujete něco opravdu těžkého – řekněme 40 tun na jeden prut – můžeme to postavit, ale je smysluplnější si nejprve promluvit s námi, abychom se mohli podívat na možnosti rozložení zátěže.

Q3: Jak testujete pružinové závěsy?

Pružinu nastavíme na zadané zatížení, projedeme ji na plný zdvih a zkontrolujeme, zda je síla v toleranci. U konstantních pružinových závěsů vyneseme křivku zatížení-průhyb a potvrdíme, že je plochá v rámci návrhu. Pojezdové váhy jsou ověřeny a všechny spoje jsou kontrolovány na kvalitu závitu a integritu svaru.

Q4: Jaká je vaše standardní dodací lhůta?

U standardních závěsných sestav s běžnými rozsahy zatížení 20–25 dní. Pokud potřebujete nerezový hardware 304, speciální povlaky nebo nestandardní cestování, počítejte s 30–40 dny. Velké projektové balíčky dostanou vyhrazený výrobní plán a my vám s cenovou nabídkou poskytneme pevný závazek dodání.

Q5: Jak se zasílají?

Sestavy závěsů jsou rozděleny na zvládnutelné části – pouzdro pružiny, sada tyčí a svorka – zabalené dohromady v dřevěných bednách s vodotěsnou výstelkou. Každá přepravka je označena číslem závěsného štítku, aby je obsluha na místě mohla ihned porovnat s výkresem podpěry potrubí.

Přizpůsobení provádíme pravidelně

Mnoho zákazníků si myslí, že pružinové věšáky jsou pouze standardní katalogové položky. Takhle my nepracujeme. Většina námi dodávaných pružinových závěsů má alespoň jeden vlastní detail, ať už je to:

Prodloužená dráha pro přizpůsobení se velkým seismickým pohybům

Vlastní délky tyčí pro specifické výšky nad hlavou

Konstrukce z nerezové oceli pro pobřežní nebo korozivní prostředí

Vysokoteplotní pružinový materiál pro vedení běžící nad 400°C

Speciální nátěrové systémy — epoxid, základní nátěr bohatý na zinek nebo lodní nátěr

Nemusíte montovat dýmku na náš věšák. Postavíme věšák k vaší dýmce.

Co jsme se naučili ze skutečných projektů

Některé praktické body, které stojí za to vědět, pokud píšete specifikaci podpory potrubí:

Na dlouhých přímých tratích neopravujte každý opěrný bod. Nechte pružinové závěsy absorbovat růst a strategicky umístěte kotvy. Můžeme vám pomoci určit, které závěsy kam jít, pokud váš technik namáhání potrubí poskytne údaje o pohybu.

Pokud je trubka izolovaná, specifikujte typ svorky a obložení vpředu. Dodatečná montáž izolace v místě závěsu po instalaci je komplikovaná a drahá.

Pro venkovní instalace ve vlhkých nebo přímořských oblastech specifikujte nerezové kování nebo alespoň žárové zinkování. Pruty z uhlíkové oceli vypadají první den dobře, ale po dvou obdobích dešťů tak vypadat nebudou.

Cesta Tianshun

Nejsme obchodní společnost, která do naší krabice vkládá díly někoho jiného. Vyrábíme je ve vlastní továrně v Yangzhou. Nakupujeme ocel, obrábíme součásti, navíjíme a testujeme pružiny, sestavujeme jednotky, natíráme je, balíme a odesíláme. Neexistuje žádný střední krok, kde by se kvalita ztratila.

V průběhu let jsme dodávali kompletní balíčky pružinových závěsů pro projekty, které proběhly bez problémů po spuštění a letech provozu. To je důvod, proč se více než 70 % našich zákazníků vrací – ne proto, že bychom byli nejlevnější (jsme féroví, ne levní), ale proto, že se ramínka objeví včas, pasují na výkresy a pokračují ve své práci.

Pokud stanovujete cenu projektu, který vyžaduje pružinové závěsy, konstantní pružinové podpěry nebo předizolované potrubní patky, zašlete nám své datové listy nebo přirážky. Vypracujeme správnou cenovou nabídku – přímo z výroby, bez skrytých přirážek – a pokud budete chtít, provedeme vás logikou designu za naším výběrem. Můžete také navštívit továrnu a prohlédnout si výrobní linku na vlastní oči.
