Stálá podpora parního potrubí

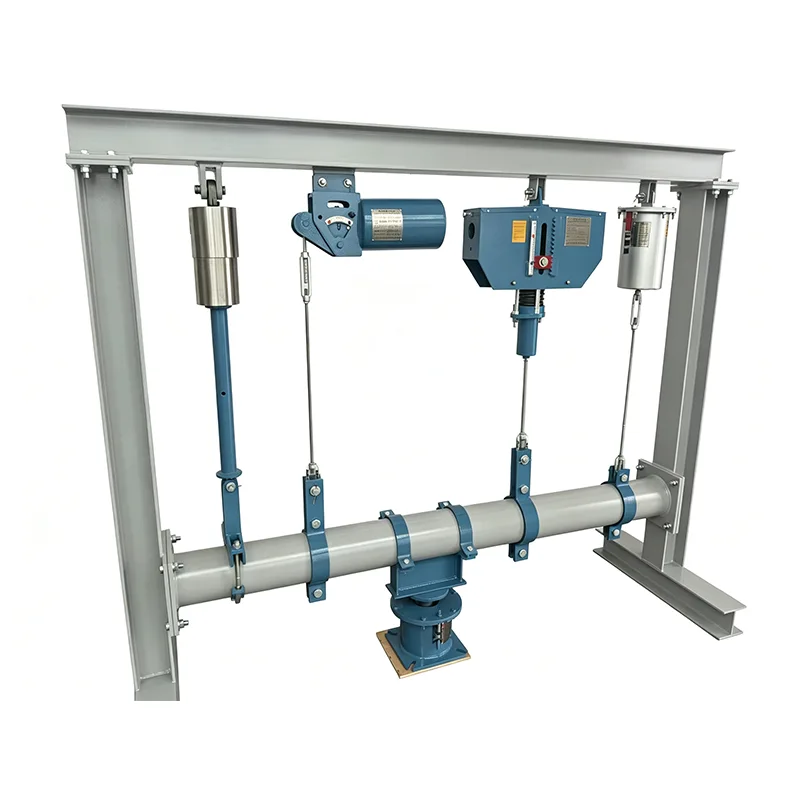

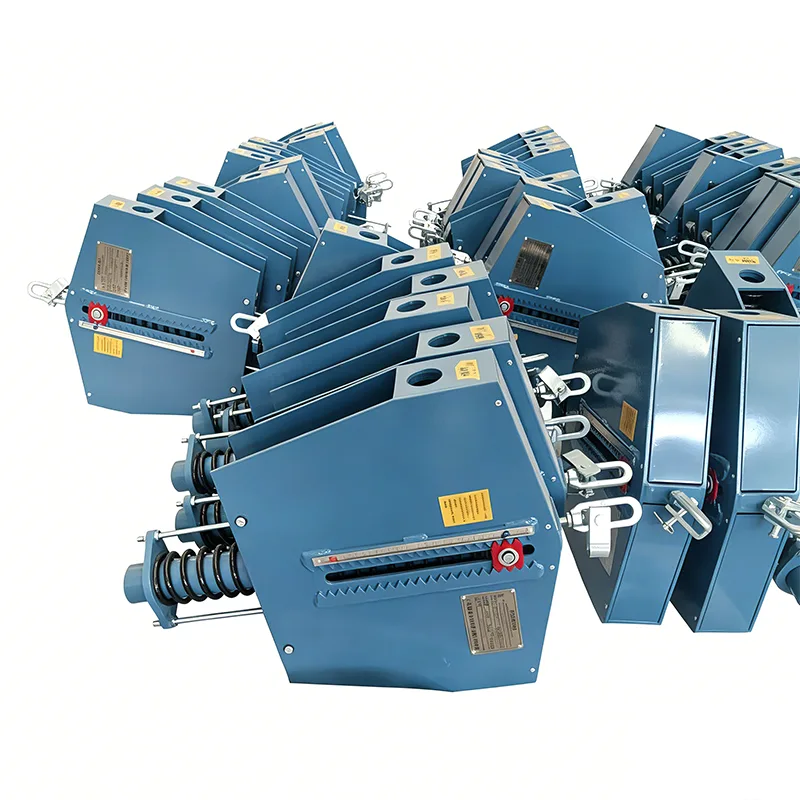

Parní potrubí generuje během provozu značný tepelný posun a je vysoce citlivé na změny zatížení. Když teplota potrubí stoupne z okolní teploty na provozní teplotu, dojde k vertikálnímu posunu v rozsahu od několika centimetrů do desítek centimetrů. Pokud se použijí konvenční podpůrná zařízení, zatížení bude drasticky kolísat spolu s přemístěním, což povede ke koncentraci napětí v potrubí, poškození připojení zařízení a dokonce k prasknutí potrubí. Steam Pipe Constant Spring Support je speciální podpůrná jednotka vyvinutá pro řešení takových problémů. Poskytuje téměř konstantní podpůrnou sílu po celou dobu zdvihu a zajišťuje bezpečný a spolehlivý provoz parních potrubních systémů.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Princip práce a konstrukční složení

Steam Pipe Constant Spring Support, navržený na principu momentové rovnováhy, převádí pružnou sílu pružin na stálou nosnou sílu prostřednictvím spojovacího mechanismu. Když se potrubí pohybuje svisle, deformace pružiny je kompenzována spojovacím systémem, aby se udržela stabilní výstupní síla, s mírou změny zatížení řízenou v rozmezí 5 %.

Standardní produkty se skládají z následujících základních komponent:

▶  Sestava pružin: Vyrobeno z vysoce pevné legované pružinové oceli a podrobeno několika procesům tepelného zpracování.

▶  Mechanismus vyvažování momentů: Precizně obrobená sestava táhla a vačky.

▶  Zařízení pro úpravu zátěže: Umožňuje přesné nastavení výstupní zátěže na místě.

▶  Indikátor přemístění: Jasně zobrazuje skutečné přemístění potrubí.

▶  Pouzdro a spojovací sestavy: Vyrobeno z prémiové uhlíkové oceli s antikorozní povrchovou úpravou.

Technické specifikace produktu

Tabulka specifikací konstantních pružinových závěsů	Příklad
Model / série	PH, LH, CA, CS, TH
Kapacita zatížení (provozní)	0,1 kN - 500 kN
Totální cestování	50 mm, 100 mm, 200 mm, 400 mm
Skutečné cestování	Až 600 mm
Odchylka zatížení (tolerance)	±5 % (standardní) / ±3 % (vysoká přesnost)
Montážní poloha	Horizontální / Vertikální
Dokončení bydlení	Žárově pozinkované / epoxidové
Provozní teplota	-20 °C až +80 °C (okolní)
Materiál pružinové cívky	60Si2Mn / 50CrVA
Rozsah nastavení zatížení	±10 % (nastavení pole)

Základní technické vlastnosti

▶  Vynikající výkon při konstantní síle: Míra kolísání zatížení ≤ 5 % v celém zdvihu, což překračuje požadavky národních norem.

▶  Velký rozsah výtlaku: Maximální výtlak dosahuje až 400 mm, dokonale se hodí pro vysokoteplotní parní potrubí o velkém průměru.

▶  Komplexní pokrytí zatížení: K dispozici je kompletní řada jmenovitých zatížení od 0,5 kN do 500 kN.

▶  Kompaktní struktura: Díky optimalizovanému prostorovému designu je jeho celkový objem o 20 % menší než u tradičních podpěr s konstantními pružinami.

▶  Snadná instalace: Před dodáním přednastavené na specifikovanou zátěž, vyžadující pouze jednoduché upevnění pro uvedení do provozu na místě.

▶  Vysoká bezpečnost a spolehlivost: Vybaveno ochranou proti přetížení a zařízením pro omezení pohybu, aby se zabránilo náhodnému poškození.

Porovnání výkonu s variabilními podpěrami pružin

Srovnávací položky	Stálá podpora parního potrubí	Variabilní pružinová podpora pro potrubí
Míra variace zatížení	≤ 5 %	≤ 25 %
Maximální výtlak	400 mm	200 mm
Použitelná potrubí	Parní potrubí s velkým výtlakem a vysokou citlivostí na zatížení	Potrubí s obecným tepelným posunem
Výkon kontroly stresu	Vynikající	Dobrý
Ochrana připojení zařízení	Lepší	Obyčejný
Výrobní náklady	Relativně vysoká	Střední
Provozní teplota	-196 ℃ ~ +600 ℃	-40 ℃ ~ +450 ℃

Standardní technické parametry

Název parametru	Technické specifikace
Rozsah pracovního zatížení	0,5kN – 500kN
Jmenovitý výtlak	50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm
Míra variace zatížení	≤ 5 %
Provozní teplota	-196 ℃ ~ +600 ℃
Pružinový materiál	60Si2MnA, 50CrVA, slitina odolná vysokým teplotám
Materiál bydlení	Q235B, Q345B, Nerezová ocel
Povrchová úprava	Žárové zinkování, základní epoxidový zinek + vrchní nátěr odolný vysokým teplotám
Platné normy	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Typické aplikační scénáře

Konstantní pružinová podpora parního potrubí se používá hlavně u parních potrubních systémů s velkým tepelným posunem a přísnými požadavky na stabilitu zatížení:

▶  Hlavní parovody a potrubí pro ohřev páry tepelných elektráren

▶  Systémy parního potrubí na konvenčním ostrově jaderných elektráren

▶  Potrubí pro přenos vysokoteplotní páry v ropných rafinériích

▶  Potrubí páry v železárnách a ocelárnách

▶  Vysokoteplotní vedení horké vody a páry pro městské ústřední vytápění

▶  Potrubí pro parní vytápění v chemických závodech

U výše uvedených aplikací již nemůže variabilní pružinová podpora pro potrubí splňovat provozní požadavky, když posun potrubí překročí 100 mm nebo je vyžadována přísná kontrola nad kolísáním zatížení. V takových případech jsou pro zajištění bezpečnosti systému povinné trvalé pružinové podpěry.

Výroba a kontrola kvality

Yangzhou Tianshun Piping se může pochlubit 14 lety profesionálních zkušeností s výrobou konstantních pružinových podpěr, vybavených kompletními výrobními zařízeními a přesnými testovacími nástroji. Zavedli jsme přísný kompletní systém kontroly kvality, abychom zajistili, že všechny produkty splňují mezinárodní standardy:

U každého produktu před odesláním se provádí komplexní interní testování

Před odesláním prochází každý produkt kompletním interním testovacím procesem. Tento proces zahrnuje rozměrovou a vizuální kontrolu, PMI (Positive Material Identification), testování tvrdosti, případně nedestruktivní testování MT/PT, testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. Jsou dodávány protokoly o továrních zkouškách (FTR) a protokoly o zkouškách materiálu (MTR).

Vysvětlení týkající se akreditace třetí stranou

Interní testování není totéž jako testování třetí stranou akreditované ILAC. Pokud je vyžadováno testování svědkem třetí strany nebo laboratorní testování, může být poskytnuto jako samostatná volitelná služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Tato služba zahrnuje analýzu chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Dostupné metody zahrnují testování magnetickými částicemi (MT), testování pronikající kapalinou (PT), ultrazvukové testování (UT) a radiografické testování (RT).

3. Testování výkonu pružiny

Jsou zahrnuty křivky zatížení-posunutí.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše charakteristické výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Více než standardní domácí dodavatel

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný produkt, dodáváme ke každé pružinové jednotce křivku zatížení-posunutí. Pomáháme také zajišťovat testování SGS třetí stranou a svědkové inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Pokyny pro výběr a podpůrné služby

Podpěry potrubí je třeba vybrat podle posunu potrubí a citlivosti na zatížení: Vyberte Variabilní podpěru pružiny pro potrubí, pokud je vertikální posun potrubí menší než 100 mm a systém není citlivý na kolísání zatížení. Zvolte Konstantní podpěru pružiny, když posun přesahuje 100 mm nebo má potrubí vysokou citlivost na změny zatížení.

Poskytujeme kompletní profesionální podpůrné služby:

▶  Bezplatná analýza napětí potrubí a výpočet výběru závěsů a podpěr

▶  Návrh a výroba nestandardních podpěr konstantních pružin

▶  Pokyny k instalaci a uvedení do provozu na místě

▶  12měsíční záruka s bezplatnou opravou nebo výměnou vadných produktů během záruční doby

▶  Dlouhodobé dodávky náhradních dílů a nepřetržitá technická podpora
