Stálá podpora pružiny

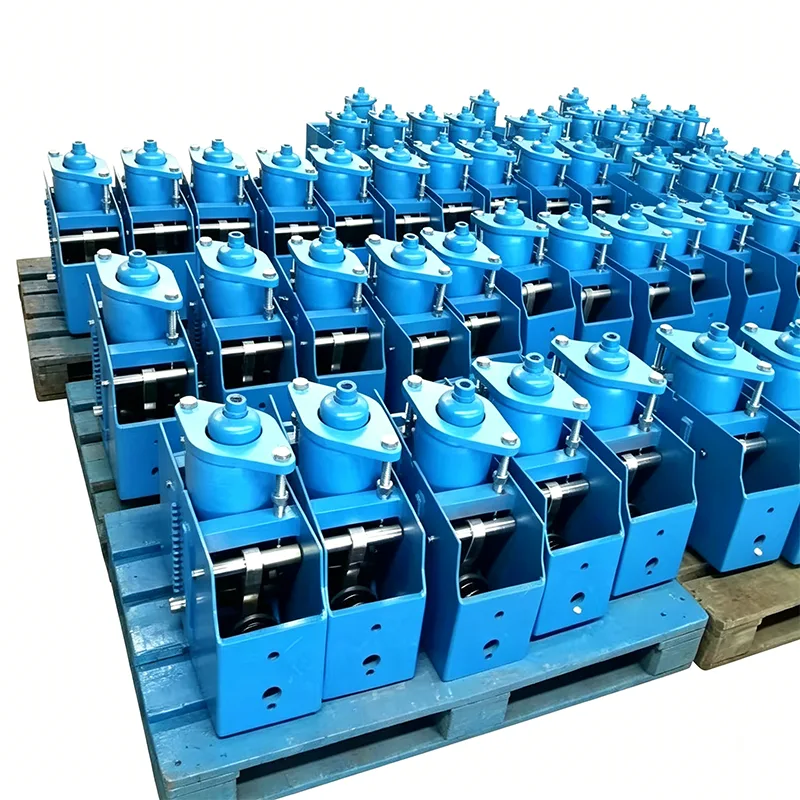

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roce 2012, se již 14 let zaměřuje na výrobu produktů na podporu potrubí, přičemž produkty slouží více než 40 zemím po celém světě. Standing Constant Spring Support je produkt speciálně navržený pro pracovní podmínky, kde není nad potrubím žádný zvedací prostor a je vyžadována spodní podpora. Je umístěn na ocelových nosnících, betonových základech nebo podpěrných plošinách přes základnu, poskytuje konstantní nosnou sílu směrem nahoru pro potrubí a dokonale řeší problém kompenzace posunu potrubí v prostorově omezených scénářích.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Proč zvolit stojací typ? Řešení pro prostorově omezené scénáře

V praktickém inženýrství mnoho potrubí nemůže přijmout řešení horního zavěšení a musí používat spodní podporu:

▶  Potrubí spodní vrstvy v potrubních galeriích: Nejsou k dispozici žádné nosníky ocelové konstrukce pro zavěšení nad potrubím s nejnižší vrstvou

▶  Potrubí na horní části zařízení: Potrubí uspořádaná přímo nad zařízením, žádné zvedací body nad

▶  Potrubí v betonových výkopech: Potrubí v potrubních výkopech s úzkým horním prostorem

▶  Potrubí velkého průměru: Potrubí nad DN800, příliš dlouhé závěsné tyče jsou náchylné k nestabilitě

▶  Potrubí citlivá na vibrace: Vstupní a výstupní potrubí čerpadla, spodní podpěra má lepší stabilitu než zavěšení

▶  Projekty modernizace: Stávající ocelové konstrukce nemohou přidávat nové zvedací body, k dispozici je pouze podpora ze základu

V těchto scénářích je jediným možným řešením podpory konstantní síly stálá pružina.

Technické specifikace produktu

Komplexní srovnání: stojící typ vs. závěsný typ

Struktura produktu a základní vlastnosti

Standing Constant Spring Support využívá vertikální krabicovou strukturu, která se skládá hlavně z následujících částí:

Základní deska: Široká spodní deska pro rozptýlení nákladu a zajištění stability

Pružinový box: Vestavěný pružinový mechanismus s konstantní silou, vertikálně uspořádaný

Horní deska podpěry: Propojena s podpěrou potrubí, výšku lze jemně doladit

Indikátor posunutí: Vizualizovaný na straně pro snadné pozorování

Zajišťovací zařízení: Zablokuje pružinu během přepravy a instalace

Základní vlastnosti

Design s ultra nízkou výškou

Vertikální uspořádání pružin, celková výška o 40 % nižší než u typu zavěšení stejné specifikace

Vhodné pro prostory s omezenou výškou podlahy, jako jsou potrubní příkopy a místnosti s vybavením

Kratší specifikace přizpůsobitelné pro speciální pracovní podmínky

Výborná stabilita

Základní plocha 3x větší než u typu zavěšení, nízké těžiště

Při horizontálním tahu potrubí není snadné převrátit

Žádný problém s kýváním závěsné tyče za vibračních pracovních podmínek

Pohodlná instalace a údržba

Pozemní instalace, není nutný žádný výškový provoz

Umístěte přímo na základ, zafixujte po vyrovnání

Nastavovací šroub nahoře, ovladatelný, když stojíte na zemi

Není třeba demontovat potrubí pro údržbu a výměnu, přímo vytáhněte sestavu pružiny

Silná přizpůsobivost posunu

Zvláště vhodné pro pracovní podmínky s tepelným posunem potrubí směrem nahoru

Lze také přizpůsobit posunutí směrem dolů, stačí nainstalovat obráceně

Boční posun neovlivňuje výkon konstantní síly

Typická analýza scénáře aplikace

Průvodce instalací a uvedením do provozu na místě (na základě 14 let inženýrských zkušeností)

Předinstalační kontrola

1. Zkontrolujte, zda je model produktu v souladu s konstrukčními výkresy

2. Zkontrolujte, zda je zajišťovací zařízení neporušené a zda během přepravy není uvolněné

3. Zkontrolujte rovinnost základny, je-li deformace větší než 2 mm, je nutná korekce

Kroky instalace

1. Vyrovnání základů: Chyba vodorovnosti povrchu základu podpěry ≤2 mm/m

2. Umístění a upevnění: Umístěte stálou podpěru pružiny na místo, přivařte nebo přišroubujte základnu k základu

3. Připojení potrubí: Spojte podpěru potrubí potrubí s horní deskou konzoly, rezervujte posun ve studeném stavu

4. Nastavení zátěže: Nastavte horní šroub podle konstrukčních požadavků, vyrovnejte indikační štítek do studené polohy

5. Odemknutí: Po instalaci odstraňte přepravní zajišťovací šrouby

6.Kontrola a potvrzení: Potvrďte, že se indikátor může volně pohybovat bez zaseknutí

Běžné řešení problémů

Kontrola a ověřování kvality

Kontrola surovin

Všechny ocelové materiály z běžných oceláren s materiálovými atesty

100% testování tvrdosti pro pružinovou ocel, nekvalifikované materiály zamítnuty

Svařovací materiály vysušené podle specifikací, odpovídající pevnosti obecného kovu

Řízení výrobního procesu

CNC řezání a vysekávání, rozměrová přesnost ±1mm

Welding přijímá svařování v ochranné atmosféře CO2, svářeči jsou držiteli certifikátů

Jarní tepelné zpracování využívá vakuovou pec, rovnoměrnost tvrdosti ±HRC2

Tři zkušební jízdy s plným zdvihem po kompletní montáži stroje

Tovární inspekce

Každá stálá podpěra konstantní pružiny před dodáním dokončuje následující:

Kontrola vzhledu a rozměrů

Zkouška plného zdvihu, záznam 10 měřicích bodů

Výpočet stálosti, zajistěte ≤±5%

Test funkce uzamykacího zařízení

Kalibrace indikátoru posunu

Detekce tloušťky antikorozního povlaku

Servis a podpora

▶  Podpora výběru: Poskytněte ověření instalačního prostoru, abyste potvrdili proveditelnost řešení stojícího typu

▶  Přizpůsobená služba: Vlastní speciální výška a speciální velikost základny podle prostoru na místě

▶  Pokyny k instalaci: Poskytněte podrobný návod k instalaci, pokyny na místě dostupné pro velké projekty

▶  Dodací cyklus: 7–10 dní u běžných modelů, 15–20 dní u přizpůsobených produktů

▶  Záruka kvality: 2letá záruka na produkt, doživotní technická podpora

▶  Dodávka náhradních dílů: Běžné modelové pružinové sestavy skladem, dodání do 48 hodin

Standing Constant Spring Support je spolehlivým řešením pro podepření potrubí konstantní silou v prostorově omezených pracovních podmínkách. Za posledních 14 let jsme vyřešili problém, že řešení zavěšení nelze implementovat pro stovky projektů po celém světě, a naše produkty fungují stabilně a zákazníci je jednomyslně uznávají.
