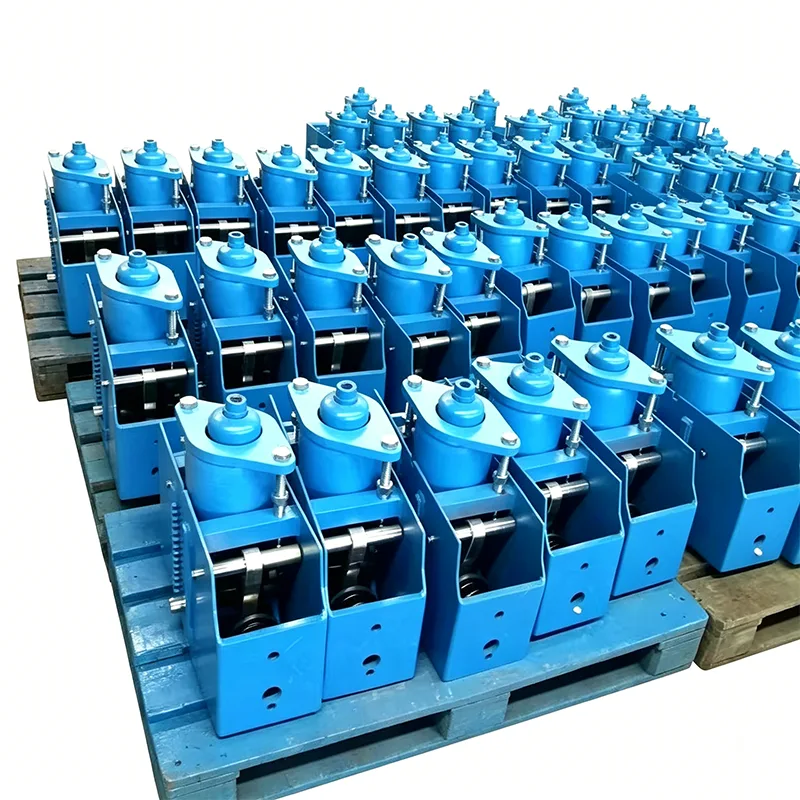

Horizontální konstantní pružinová podpora

V mnoha průmyslových areálech omezený prostor nad potrubím znemožňuje instalaci vertikálních konstantních pružinových podpěr. Mezitím některá potrubí vyžadují podepření ze strany nebo zespodu a tradiční způsoby podpěry se potýkají s požadavky na konstantní sílu při velkých výtlakech. Horizontální konstantní pružinová podpora je specializovaný produkt navržený speciálně pro řešení těchto problémů. Instaluje se vodorovně pod potrubí nebo vedle něj a poskytuje stabilní podpěrnou sílu během celého pracovního zdvihu s rychlostí kolísání zatížení řízenou v rozmezí 5 %.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Princip činnosti a konstrukční prvky

Horizontální konstantní pružinová podpora funguje na principu momentové rovnováhy. Když se potrubí podrobí vertikálnímu posunu, pružná síla pružiny se přemění na konstantní výstupní sílu pomocí přesného spojovacího a vačkového mechanismu. Na rozdíl od svislých podpěr je jeho pružinová sestava uspořádána vodorovně, což má za následek nižší těžiště a stabilnější provoz, což je zvláště vhodné pro potrubní systémy s velkým zatížením a velkým objemem.

Standardní horizontální konstantní pružinová podpora využívá integrovanou svařovanou rámovou konstrukci s hlavními komponentami, včetně:

▶  Vodorovně uspořádaná sestava válcové spirálové pružiny

▶  Vysoce přesný systém momentového vyvážení

▶  Mechanismus nastavení zátěže namontovaný na boku

▶  Dvoutahové limitní zařízení

▶  Ukazatel vizuálního posunutí

▶  Spodní montážní základna

Technické specifikace produktu

Srovnání s vertikálními podpěrami s konstantní pružinou

Parametry specifikace celé řady

Poskytujeme 6 standardních sérií horizontálních podpěr s konstantní pružinou, které pokrývají velkou většinu požadavků průmyslových aplikací:

Všechny produkty splňují normy GB/T 17116.2-2018, ANSI/ASME B31.1 a DIN 2545.

Hlavní výhody výkonu

▶  Ultra vysoká nosnost: Poskytuje maximální nosnou sílu 1000 kN, aby splnila požadavky velkých potrubí a zařízení

▶  Vysoká provozní stabilita: Horizontální uspořádání s nízkým těžištěm poskytuje vynikající seismický výkon, který je schopen odolat zemětřesení o síle 8

▶  Bezpečná a pohodlná údržba: Boční nastavení a kontrola eliminují potřebu horolezeckých prací a snižují bezpečnostní rizika

▶  Silná přizpůsobivost instalace: Lze instalovat na betonové nosníky, ocelové konstrukce nebo základy zařízení

▶  Široký rozsah nastavení zátěže: Umožňuje nastavení na místě v rozmezí ±15 % jmenovité zátěže

▶  Plně utěsněný design: Účinně zabraňuje vnikání prachu, dešťové vody a korozivních médií do vnitřních mechanismů

Typická aplikační pole

Horizontální podpěry s konstantní pružinou jsou široce používány v následujících průmyslových scénářích:

▶  Hlavní parní a ohřívací parní potrubí ve velkých tepelných elektrárnách

▶  Potrubí jednotky hydrokrakování a fluidního katalytického krakování v ropných rafineriích

▶  Vstupní a výstupní potrubí skladovací nádrže ve velkých terminálech LNG

▶  Potrubí horkého vzduchu z vysokých pecí a konvertorové plynovody v ocelárnách

▶  Konvenční ostrovní systémy parovodů v jaderných elektrárnách

▶  Velkoprůměrové vysokoteplotní horkovodní potrubí pro městské ústřední vytápění

Výroba a zajištění kvality

Se 14letými zkušenostmi ve výrobě podpěr s konstantními pružinami společnost Yangzhou Tianshun Pipeline úspěšně použila své horizontální podpěry s konstantními pružinami na více než 350 průmyslových projektech po celém světě. Všechny produkty podléhají přísným postupům kontroly kvality:

▶  Kontrola surovin: Veškerá pružinová ocel pochází z Baosteel a Angang, přičemž každá šarže je podrobena spektrální analýze a testování mechanických vlastností

▶  Přesné obrábění: Klíčové součásti jsou vyráběny pomocí CNC obráběcích center, čímž je dosaženo rozměrové přesnosti třídy IT7

▶  Testování pružin: Každá pružina prochází 3 úplnými kompresními testy a 100 000 cykly únavy

▶  Kompletní uvedení stroje do provozu: Každá jednotka se před odesláním podrobuje testování výkonu s konstantní silou při plném zdvihu, aby byla zajištěna míra kolísání zatížení ≤5 %

▶  Inspekce třetí strany: Mohou být poskytnuty inspekční zprávy od mezinárodně uznávaných institucí, jako jsou SGS, BV a TUV

Náš systém managementu kvality je certifikován podle ISO 9001:2015 a naše produkty získaly certifikace CE a API.

Exkluzivní servisní podpora

▶  Bezplatný průzkum na místě a analýza napětí potrubí

▶  Přizpůsobený design pro speciální instalační prostory

▶  Profesionální inženýři poskytují pokyny k instalaci a uvedení do provozu na místě

▶  12měsíční záruční doba s bezplatnou opravou nebo výměnou během záruční doby

▶  Doživotní technická podpora a dodávky náhradních dílů

Pro podrobnější informace o podpoře horizontální konstantní pružiny nebo technickém výběru pro váš projekt kontaktujte náš prodejní tým.

Často kladené otázky (FAQ)

Otázka: Mohou být horizontální konstantní pružinové podpěry instalovány na ocelové konstrukce?

A: Ano. Poskytujeme různé montážní základní formy pro přizpůsobení betonovým základům, nosníkům ocelových konstrukcí a plošinám zařízení. U modelů s velkým zatížením poskytneme doporučení pro návrh základů, abyste zajistili, že pevnost instalace splňuje požadavky.

Otázka: Lze vaši horizontální podpěru konstantní pružiny použít v prostředí s nízkou teplotou?

A: Ano. Nabízíme speciální nízkoteplotní modely, které používají materiály z nerezové oceli 304 nebo 316L a prošly rázovými zkouškami při nízkých teplotách. Mohou normálně fungovat při teplotách až -196 ℃ a jsou vhodné pro kryogenní potrubní systémy, jako je LNG a etylen.

Otázka: Jaká je dodací lhůta pro vaše produkty?

Odpověď: Dodací lhůta pro standardní modely je 30-45 dní a pro přizpůsobené modely je to 45-60 dní v závislosti na složitosti. U urgentních objednávek můžeme zajistit zrychlenou výrobu s nejkratší dodací lhůtou 20 dnů.
