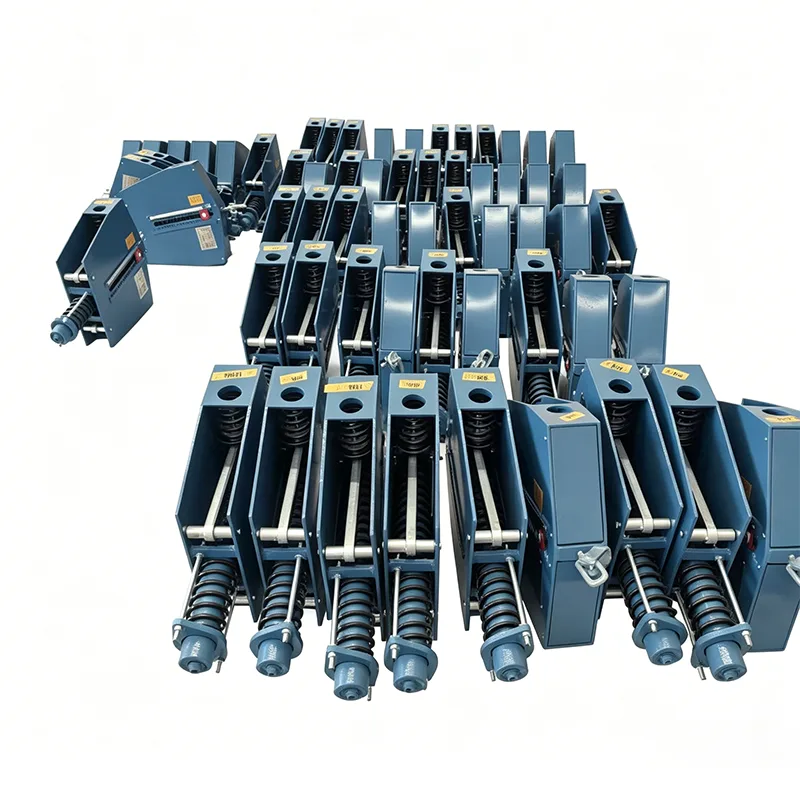

Vertikální podpora konstantní pružiny

Když potrubí prochází velkým vertikálním posunem (přesahujícím 100 mm) a je extrémně citlivé na změny zatížení, může míra kolísání zatížení (≤ 25 %) běžných variabilních pružinových podpěr vést k nadměrnému namáhání potrubí, poškození rozhraní zařízení a dokonce k prasknutí potrubí. Vertikální konstantní podpěra pružiny poskytuje téměř konstantní podpěrnou sílu (rychlost změny zatížení ≤5 %) během celého pracovního zdvihu na základě principu momentové rovnováhy, čímž zcela řeší problém kontroly napětí u potrubí s velkým objemem.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Pracovní princip

Vertikální konstantní podpora pružiny využívá vzájemné rovnováhy mezi silou pružiny a momentem generovaným spojovacím mechanismem. Jak se potrubí pohybuje nahoru a dolů, deformace pružiny je přesně kompenzována vačkou a spojovacím systémem a udržuje výstupní podpůrnou sílu stabilní. Tato konstrukce zcela eliminuje kolísání zatížení způsobené posunem potrubí a chrání potrubí a připojená zařízení před dodatečným namáháním.

Technické specifikace produktu

Tabulka specifikací konstantních pružinových závěsů	Příklad
Model / série	PH, LH, CA, CS, TH
Kapacita zatížení (provozní)	0,1 kN - 500 kN
Totální cestování	50 mm, 100 mm, 200 mm, 400 mm
Skutečné cestování	Až 600 mm
Odchylka zatížení (tolerance)	±5 % (standardní) / ±3 % (vysoká přesnost)
Montážní poloha	Horizontální / Vertikální
Dokončení bydlení	Žárově pozinkované / epoxidové
Provozní teplota	-20 °C až +80 °C (okolní)
Materiál pružinové cívky	60Si2Mn / 50CrVA
Rozsah nastavení zatížení	±10 % (nastavení pole)

Členění struktury produktu

Standardní vertikální podpora konstantní pružiny využívá modulární konstrukci, která se skládá z následujících nezávislých součástí pro snadnou údržbu a výměnu na místě:

▶  Sestava pružin: Pružiny z vysoce pevné slitiny podrobené stabilizačnímu tepelnému zpracování

▶  Mechanismus vyvažování momentu: Precizně obrobená vačka a spojovací systém

▶  Zařízení pro nastavení zátěže: Nastavení horního šroubu pro jemné doladění během provozu

▶  Systém indikace posunu: Přehledná stupnice zobrazující posun potrubí v reálném čase

▶  Horní a spodní spojovací sestavy: Více možností připojení pro přizpůsobení různým podmínkám instalace

▶  Ochranné pouzdro: Plně uzavřený design, který zabraňuje vnikání prachu a korozivních médií

Základní diferencované výhody

Výhodná položka	Specifický výkon	Hodnota pro zákazníky
Přesnost konstantní síly	Míra kolísání zatížení ≤ 5 %, překračující národní normy	Snižuje namáhání potrubí a prodlužuje životnost zařízení
Kompaktní struktura	O 30 % menší než tradiční horizontální konstantní pružinové podpěry	Šetří místo ve stojanu na potrubí a usnadňuje instalaci
Snadná instalace	Předem seřízeno na specifikovanou zátěž před dodáním	Odstraňuje složité ladění na místě a zkracuje dobu výstavby
Jednoduchá údržba	Modulární konstrukce s vyměnitelnými součástmi	Snižuje prostoje a snižuje náklady na údržbu
Bezpečné a spolehlivé	Vybaveno zařízeními pro omezení přetížení a zdvihu	Zabraňuje náhodnému poškození a zajišťuje bezpečnost systému

Tabulka výběru standardní specifikace

Modelová řada	Rozsah zatížení (kN)	Jmenovitý průhyb (mm)	Provozní teplota (℃)	Platné normy
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

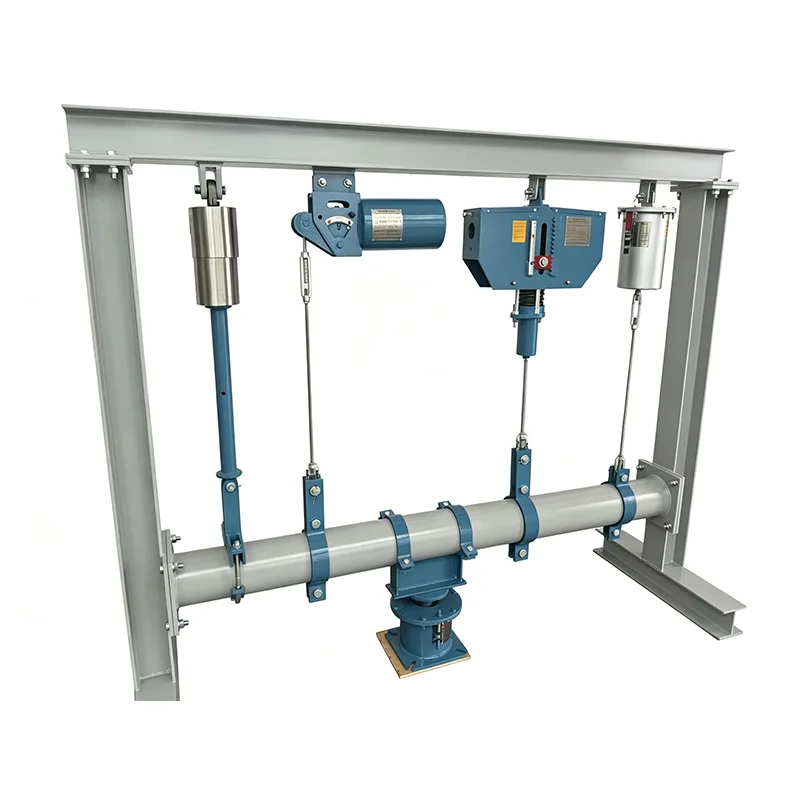

Použitelné scénáře instalace

Vertikální podpěra konstantní pružiny je zvláště vhodná pro následující potrubní systémy vyžadující vertikální instalaci a velký výtlak:

▶  Hlavní parní potrubí a potrubí pro ohřev páry v elektrárnách

▶  Vysokoteplotní a vysokotlaká procesní potrubí v rafinériích ropy a chemických závodech

▶  Potrubí pro kryogenní kapalinu v terminálech LNG

▶  Potrubí vysokopecního plynu a kyslíku v ocelárnách

▶  Vysokoteplotní parní hlavní vedení pro městské ústřední vytápění

▶  Vstupní a výstupní spojovací potrubí velkých skladovacích nádrží

Pokyny pro instalaci a údržbu

▶  Kontrola před instalací: Ověřte, zda model produktu, zatížení a průhyb splňují konstrukční požadavky, a zkontrolujte, zda nedošlo k poškození během přepravy

▶  Opatření při instalaci: Držte podpěru svisle s odchylkou nepřesahující 1°; po instalaci odstraňte přepravní pojistku

▶  Předprovozní uvedení do provozu: Dolaďte zatížení podle skutečných podmínek na místě, abyste zajistili, že potrubí bude rovné

▶  Denní údržba: Kontrolujte indikátor posunutí a utažení spojovacích šroubů každých šest měsíců; provádět každoročně komplexní kontrolu

▶  Cyklus výměny: Životnost produktu může za normálních pracovních podmínek dosáhnout 15–20 let

Ověřování projektů a kontrola kvality

Naše vertikální podpory s konstantní pružinou byly ověřeny v mnoha klíčových projektech po celém světě, včetně:

▶  Hlavní parovodní systém tepelné elektrárny o výkonu 300 MW

▶  Projekt rafinace a chemické integrace v objemu 10 milionů tun ročně

▶  Projekt kryogenního potrubí terminálu LNG

U každého produktu před odesláním se provádí komplexní interní testování

Před odesláním prochází každý produkt kompletním interním testovacím procesem. Tento proces zahrnuje rozměrovou a vizuální kontrolu, PMI (Positive Material Identification), testování tvrdosti, případně nedestruktivní testování MT/PT, testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. Jsou dodávány protokoly o továrních zkouškách (FTR) a protokoly o zkouškách materiálu (MTR).

Vysvětlení týkající se akreditace třetí stranou

Interní testování není totéž jako testování třetí stranou akreditované ILAC. Pokud je vyžadováno testování svědkem třetí strany nebo laboratorní testování, může být poskytnuto jako samostatná volitelná služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Tato služba zahrnuje analýzu chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Dostupné metody zahrnují testování magnetickými částicemi (MT), testování pronikající kapalinou (PT), ultrazvukové testování (UT) a radiografické testování (RT).

3. Testování výkonu pružiny

Jsou zahrnuty křivky zatížení-posunutí.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše charakteristické výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Více než standardní domácí dodavatel

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný produkt, dodáváme ke každé pružinové jednotce křivku zatížení-posunutí. Pomáháme také zajišťovat testování SGS třetí stranou a svědkové inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Podpůrné služby

▶  Bezplatný technický výběr a analýza napětí potrubí

▶  Přizpůsobené designové služby pro nestandardní produkty

▶  Pokyny k instalaci a technické školení na místě

▶  12měsíční záruční doba s doživotní technickou podporou

▶  Dodávka nouzových náhradních dílů s 48hodinovou odezvou

Chcete-li získat podrobnější informace o podpoře vertikální konstantní pružiny, kontaktujte náš technický tým, který vám poradí s profesionálním výběrem.

Často kladené otázky (FAQ)

Otázka: Jaký je rozdíl mezi vertikálními a horizontálními konstantními pružinovými podpěrami?

Odpověď: Hlavní rozdíly spočívají ve způsobu instalace a obsazení prostoru. Vertikální konstantní pružinové podpěry jsou instalovány vertikálně a zabírají méně horizontálního prostoru, takže jsou vhodné pro úzké oblasti potrubních stojanů. Horizontální konstantní pružinové podpěry jsou instalovány horizontálně a zabírají více vertikálního prostoru, vhodné pro místa s dostatečnou světlou výškou.

Otázka: Může mít vaše vertikální podpora konstantní pružiny zátěž upravenou na místě?

A: Ano. Výrobek je vybaven speciálním šroubem pro nastavení zátěže v horní části, který umožňuje jemné doladění během provozu potrubí bez vypnutí. Rozsah nastavení je ±10 % jmenovité zátěže.

Otázka: Je tento produkt vhodný pro prostředí s nízkou teplotou?

A: Ano. Nabízíme speciální nízkoteplotní modely, které využívají kryogenní materiály a speciální procesy zpracování. Mohou normálně fungovat při teplotách až -196 ℃ a jsou vhodné pro kryogenní potrubní systémy, jako je LNG.
