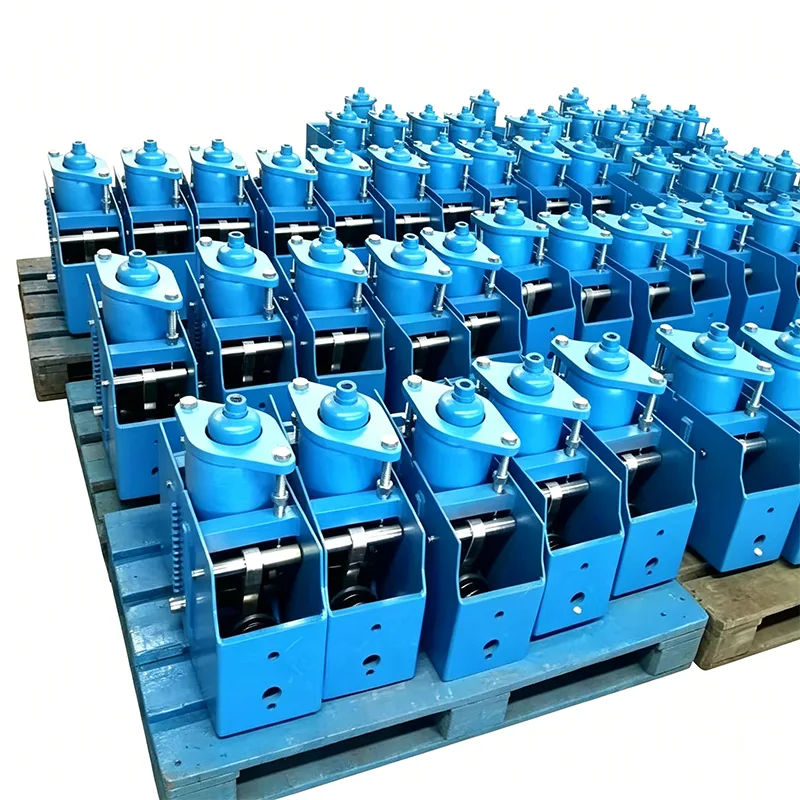

Konzolová konstantní pružinová podpora

Ve velkých průmyslových potrubních systémech, kdy potrubí procházejí významným vertikálním posunem, budou běžné pružinové podpěry produkovat znatelné kolísání zatížení, které zase vyvíjí enormní dodatečné namáhání na připojená citlivá zařízení (jako jsou parní turbíny, kotle, kompresory atd.). Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd., která využívá 14 let technické akumulace v technologii podpory potrubí, profesionálně vyvíjí a vyrábí konzolovou konstantní pružinu. Tento produkt využívá princip momentové rovnováhy, aby bylo zajištěno, že nosná síla zůstane konstantní po celou dobu vertikálního posunu potrubí. Tato funkce z něj činí kritické podpůrné zařízení pro potrubní systémy s velkým objemem a scénáře, kde musí být rychlost změny zatížení přísně kontrolována. Účinně zabraňuje nepříznivému přenosu sil v potrubním systému a zajišťuje bezpečný provoz zařízení jádra.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Technické specifikace produktu

Struktura jádra a mechanické vlastnosti

Naše konzolová konstantní pružinová podpora využívá přesnou kombinovanou strukturu konzolové páky a pružiny a přeměňuje složité mechanické vyvážení na spolehlivé strojírenské produkty. Jeho základní technické parametry a konstrukční vlastnosti jsou následující:

Inženýrská aplikace a přizpůsobivost na místě

V praktických inženýrských aplikacích instalace potrubí často čelí složitým prostorovým omezením. Naše Cantilever Constant Spring Support plně řeší bolestivá místa při stavbě na místě:

Přesné nastavení za studena: Před dodáním pružinu předem stlačíme a zablokujeme v poloze zatížení za studena podle namáhání potrubí a požadavků na tepelný posun poskytnutých zákazníky. Při montáži na místě je nutné pouze jemné seřízení závitového sloupku k dosažení projektovaného stavu, což výrazně zkracuje dobu výstavby.

Flexibilní způsoby zakořenění: Konzolová struktura se přizpůsobí různým podmínkám zakořenění. Ať už se jedná o nosníky ocelové konstrukce, betonové základy nebo tělesa zařízení, stabilního zakořenění lze dosáhnout pomocí odpovídajících kořenových spojek (jako jsou svařované jednotlivé desky, příčná ramena trubkových svorek atd.).

Vizualizovaný provozní stav: Pracovníci obsluhy a údržby, kteří jsou vybaveni vysoce přesnými indikačními deskami a váhami zatížení, mohou intuitivně posoudit, zda je potrubí v navržené pracovní poloze, aniž by museli rozebírat plášť, což usnadňuje každodenní kontrolu a preventivní údržbu.

Přísný systém kontroly výroby a kvality

Jako klíčová linie obrany pro bezpečnost potrubí se celý výrobní proces Cantilever Constant Spring Support řídí přísnými standardy kontroly kvality:

Svařování a nedestruktivní zkoušení: Všechny nosné svary podléhají kontrole vzhledu a nedestruktivním zkouškám (radiografické/ultrazvukové zkoušky) v souladu s příslušnými národními normami, aby byla zajištěna bezchybná konstrukční pevnost.

Testování únavové životnosti: Komponenty pružin procházejí přísnými únavovými testy a procesy tepelného zpracování, aby se zajistilo, že během stovek tisíc tepelných cyklů nedojde k žádné plastické deformaci nebo lomu.

Tovární zamykání a ochrana: Každá jednotka je před dodáním vybavena polohovacím kolíkem, který zajišťuje páku v pracovní poloze za studena, aby se zabránilo poškození pružiny způsobenému náhodným posunutím během přepravy a instalace.

Proč zvolit Tianshun's Cantilever Constant Spring Support?

Hluboké technické dědictví: Opíráme se o 14 let zkušeností v oboru a profesionální tým výzkumu a vývoje a poskytujeme kompletní technickou podporu od analýzy napětí potrubí, výpočtu výběru typu až po pokyny k instalaci.

Ověření globálního projektu: Produkty stabilně fungují v energetických, petrochemických a energetických projektech ve více než 40 zemích po celém světě, obstály při testech spouštění/odstavování více jednotek a extrémních pracovních podmínkách.

Možnost přizpůsobených služeb: Pro speciální prostorová omezení nebo nestandardní požadavky na zatížení můžeme poskytnout přizpůsobený návrh konzolové konstrukce a technická řešení.

Spolehlivá poprodejní záruka: Zavedli jsme kompletní zákaznickou dokumentaci a mechanismus odezvy, který poskytuje hodnocení stavu, přenastavení zátěže a vedení výměny během údržby při odstávce, čímž se snižuje riziko provozu a údržby elektráren.
