Spolehlivé podpěry potrubí pro umístění průmyslového potrubí a strukturální stabilizaci

NaTianshun, vyrábíme podpěry potrubí tak dlouho, jak jsme na trhu – 14 let. Nemusí mít pohyblivé části, které mají pružinové podpěry, ale v mnoha ohledech nesou pevné podpěry trubek větší odpovědnost. Pružinová jednotka zvládne několik milimetrů pohybu špatně a přesto funguje. Podpěra trubky, která je poddimenzovaná, špatně svařená nebo specifikovaná v nesprávném materiálu, může náhle selhat, a když se tak stane, trubka jde s ní. Proto s každou objednávkou podpory potrubí zacházíme se stejnou péčí, jakou věnujeme našim složitějšímkonstantní pružinové podpěrya variabilní pružinové jednotky.

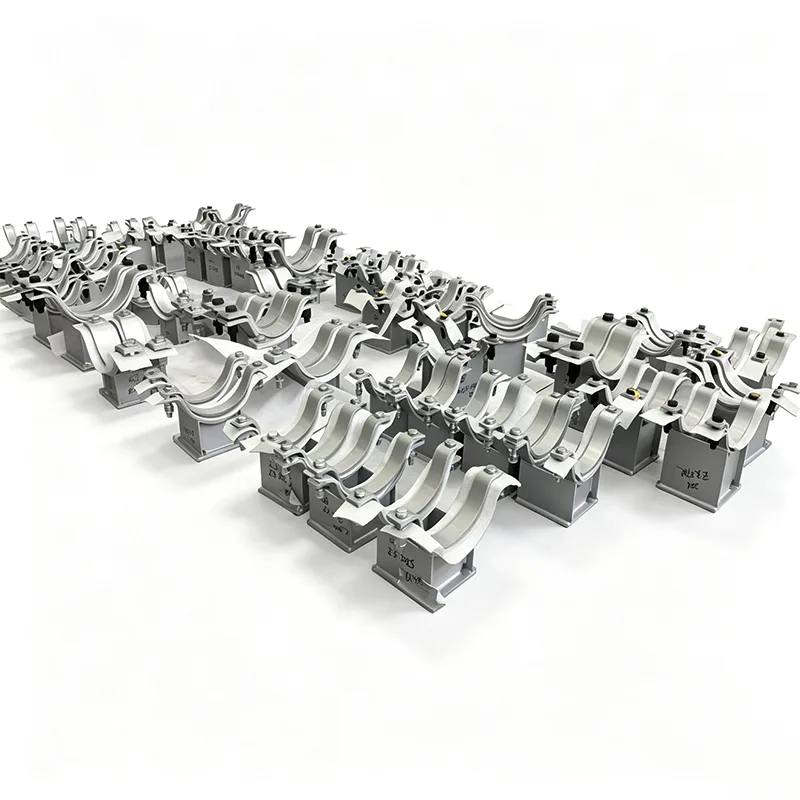

Úloha podpěry potrubí se popisuje jednoduše, pokaždé je těžší ji správně nastavit: držet trubku na místě, nést její váhu a vést nebo ukotvit ji podle požadavků specifikace potrubí. Vyrábíme široký sortiment – ​​od základních trubkových objímek namontovaných na nosník a T-sloupkůdýmkové botyna zakázkově zkonstruované kluzné desky a robustní podpěry čepů. Pro nás to nejsou běžné katalogové díly; stavíme na váš rozměr potrubí, tloušťku izolace, údaje o zatížení a prostředí instalace.

Jak podpěry potrubí zapadají do většího obrázku podpěry

Projděte se po jakémkoli stojanu na trubky a uvidíte směs: pevné podpěry trubek přenášející vlastní hmotnost a usměrňující boční pohyb, závěsy pružin nebo variabilní podpěry pružin absorbující vertikální pohyb tam, kde je to potřeba. Jedno bez druhého nefunguje. Příliš tuhá podpěra trubky na nesprávném místě může přenést napětí přímo do příruby nebo trysky nádoby. To je důvod, proč se naši inženýři vždy, když nám pošlete dotaz, podívají na schéma plné podpory – a proč neváháme navrhnout předizolovanou podpěru potrubí pro studené vedení nebo vedenou patku pro dlouhý přímý chod, který vyžaduje kontrolovaný axiální pohyb.

Materiály a povrchové úpravy máme skladem a používáme

We keep a broad inventory of carbon steel, stainless steel, and alloy steel plate, pipe, and structural sections so we can turn around pipe support fabrication quickly. V následující tabulce jsou uvedeny materiály, které používáme nejčastěji:

Veškeré konstrukční svařování provádějí certifikovaní svářeči a před opuštěním dílny provádíme vizuální a rozměrové kontroly každé podpěry. Pokud váš projekt vyžaduje NDT (PT, MT nebo UT) na určitých svarech, můžeme to zahrnout do rozsahu.

Normy, kterými se řídí naše podpora potrubí

Každý den pracujeme s následujícími mezinárodními kódy:

ANSI/MSS SP‑58 – Podpěry a závěsy potrubí

ASME B31.3 a B31.1 – Procesní a výkonové potrubí

ASME sekce IX – Svářečská kvalifikace

EN 1090 – Konstrukční ocel (pokud je požadováno pro označení CE)

GB/T 17116 – Čínská národní norma

Náš systém ISO 9001:2015 pokrývá celý výrobní řetězec a je zachována sledovatelnost materiálu od tepelného čísla surové oceli až po štítek konečné nosné montáže.

Často kladené otázky

Q1: Dokážete porovnat naše stávající standardní výkresy podpory potrubí?

Ano, tak přichází většina našich objednávek. Pošlete nám své standardní výkresy podpory, izometrie nebo jen vyznačený plán podpěry potrubí a my vám vyrobíme přesné rozměry. Pravidelně pracujeme se standardními knihovnami EPC.

Q2: Jaký je rozdíl mezi patkou potrubí a podpěrou potrubí?

V každodenní konverzaci lidé často používají termíny zaměnitelně. Přísně vzato, potrubní patka je specifický typ podpěry trubky – ocelový profil přivařený ke spodní části trubky, aby ji zvedl z konstrukční oceli. Podpěra potrubí je širší rodina, která zahrnuje patky, svorky, vodítka, čepy a sestavy závěsných tyčí. Vyrábíme jak potrubní patky, tak kompletní potrubní podpěrné sestavy.

Q3: Jak zacházíte s izolovanými nebo studenými vedeními?

U horkých izolovaných linek zvyšujeme výšku boty, aby se izolace vyčistila. Pro studené nebo kryogenní linky dodáváme předizolované podpěry potrubí s blokem z tuhé pěny vlepeným do botky, aby se zabránilo přenosu chladu a kondenzaci. Řekněte nám tloušťku izolace a materiál a my podle toho navrhneme botu.

Q4: Jaká je vaše dodací lhůta pro dávku podpěr potrubí?

Standardní podpěry z uhlíkové oceli: 15–25 dní, v závislosti na množství. Nerezová ocel nebo velké, složité sestavy: 25–35 dní. U hromadných zakázek vázaných na harmonogram projektu můžeme rozfázovat dodávky tak, aby odpovídaly vaší stavební sekvenci.

Q5: Dodáváte také konstrukční desky a T-sloupky?

Můžeme, pokud to váš projekt vyžaduje. Obvykle jsou podpěry potrubí rozhraním mezi potrubím a konstrukcí. Pokud potřebujete také ukládací desky, základní desky nebo T-sloupky, můžeme vše zabalit dohromady, což zjednodušuje logistiku na místě.

Testování a kontroly kvality

Podpěry trubek nemusí mít pohyblivé části, ale stále provozujeme strukturovaný proces kontroly kvality:

Ověření příchozího materiálu podle certifikátů mlýna

Kontrola rozměrů po řezání a vrtání

Kontrola upevnění před svařováním

Vizuální kontrola svaru plus další NDT, pokud je specifikováno

Kontrola rozměrů a úhlu na hotové montáži

Kontrola povrchové úpravy a nátěru

Každá zásilka je doprovázena dodacím listem, který uvádí každou podporu podle čísla štítku, takže váš tým na místě může bez dohadů přiřadit díly k izometrickému výkresu.

Přizpůsobení provádíme každý den

Jen málo podpěr potrubí opouští naši továrnu jako zcela standardní součást. Mezi běžné úpravy patří:

Prodloužená výška bot pro silnou izolaci nebo protipožární ochranu

Nastavitelné kluzné základny s PTFE podložkami pro klouzání s nízkým třením

Hardware z nerezové oceli pro pobřežní a pobřežní instalace

Speciální únosnost – postavili jsme podpěry potrubí pro potrubí s velkým průměrem, která nesou potrubí o průměru 40 palců

Antivibrační svorky s neoprenovým obložením pro potrubí pístového kompresoru

Vysokoteplotní slitinové podpěry pro pece a reformovací linky

Nejste omezeni na to, co je v katalogu. Pošlete nám své požadavky a my vám vyrobíme přesně to, co potřebujete.

Praktické poznámky z naší prodejny

Pár věcí, které jsme za ta léta nasbírali a které by vám mohly pomoci:

Pokud bude vaše potrubí podrobeno hydrotestům, ujistěte se, že podpěry potrubí jsou dimenzovány na zaplavenou hmotnost. K mnoha selháním podpory dochází během testování, nikoli během provozu.

U dlouhých trubkových stojanů se vyhněte přílišnému vedení. Nechte prostor pro axiální pohyb. Do našich návrhů bot můžeme začlenit kluzné desky se známým koeficientem tření, abychom udrželi reakční zatížení v mezích vašeho namáhání potrubí.

Pokud bude podpěra potrubí vystavena ohni, specifikujte ohnivzdorný povlak nebo provedení, které se nezbortí během požadované doby požární odolnosti. Dokážeme poradit praktické možnosti.

Pro trubky z nerezové oceli vždy používejte nosné součásti z nerezové oceli nebo alespoň nekovovou vložku (PTFE nebo neopren), aby se zabránilo galvanické korozi v místě kontaktu.

Proč si vybrat Tianshun pro své podpěry potrubí?

Nejsme distributor, který vybírá díly ze skladu. Jsme továrna, která řeže ocel, svařuje sestavy, obrábí kontaktní povrchy, nanáší nátěry a odesílá přímo na vaše místo nebo do konsolidátoru. Náš tým viděl v terénu dost poruch podpěry potrubí, abychom věděli, že trocha zvláštní péče při výrobě má velký význam.

Ať už potřebujete dvacet jednoduchých svařovaných botek nebo dvě stě složitých řízených podpěr s kluznými deskami, poskytneme vám přímou cenu z výroby, realistický harmonogram dodávek a sadu výrobních výkresů ke schválení, než začneme řezat ocel. Více než 70 % našeho podnikání pochází od zákazníků, kteří si objednali jednou a nikdy se neobtěžovali kvalifikovat jiného dodavatele.

Pokud váš příští projekt vyžaduje podpěry potrubí, patky potrubí nebo předizolované podpěry potrubí, zašlete nám svůj seznam podpory nebo standardní výkresy. Vrátíme podrobnou nabídku, obvykle do 24 hodin. A jako vždy jste vítáni, když navštívíte naši továrnu v Yangzhou a uvidíte, jak věci stavíme.
