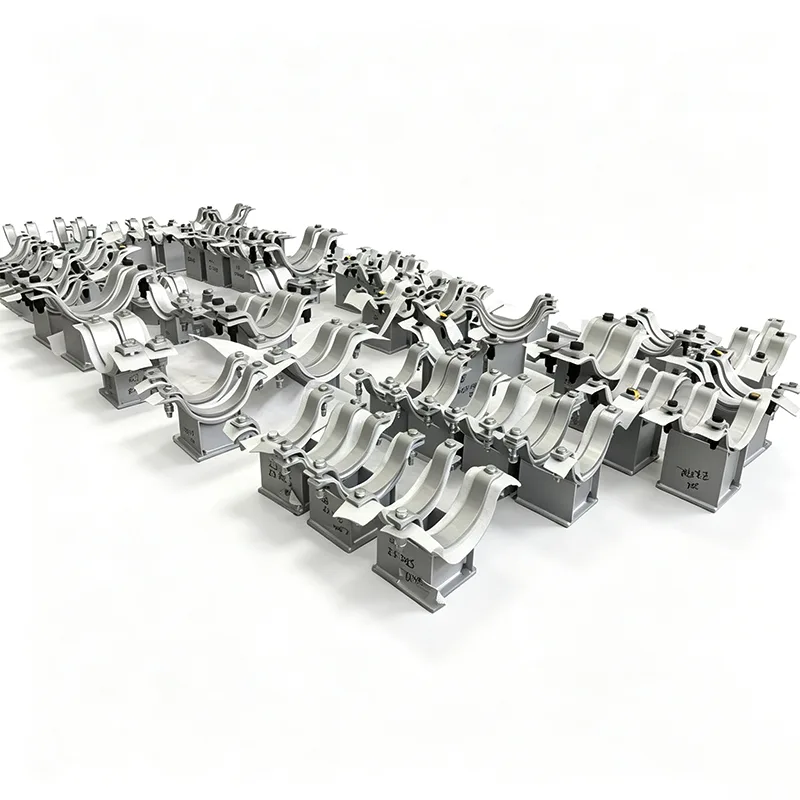

Pozinkovaná podpěra dvou trubek pro ocelové nosníky

Ne každá podpěra potrubí musí být exotická slitina. Ve většině průmyslových prostředí – vzpomeňte si na potrubní regály, technické chodby, kompresorové stanice nebo komerční kotelny – to, co skutečně potřebujete, je podpěra, která jde rychle dovnitř, udrží náklad bez uklouznutí a nezačne rezivět po dvou obdobích dešťů. Přesně takový prostor zabírá naše galvanizovaná dvojitá trubková podpěra pro ocelové nosníky.

Tyto podpěry jsme začali stavět poté, co jsme opakovaně slyšeli od instalačních dodavatelů, že vrtání nebo svařování na stávající konstrukční oceli je zpomaluje a vytváří ohniska koroze. Od roku 2012 jsme zdokonalili design na základě tohoto přímého vstupu z terénu a doručili tisíce těchto jednotek do projektů ve více než 45 zemích.

Čím se tato podpora na místě liší

Žádné svařování, žádné vrtání – skutečná montáž na svorky

Pozinkovaná dvojitá trubková podpěra pro ocelové nosníky je navržena tak, aby se připevnila přímo k horní nebo spodní přírubě I nosníku nebo H nosníku pomocí robustního mechanického upínacího mechanismu. Typicky se jedná o dvojici upínacích desek z uhlíkové oceli s vysokou pevností s kalenými stavěcími šrouby nebo uspořádání sedlových a U-šroubů v závislosti na profilu nosníku. Svorka je dimenzována tak, aby přesně odpovídala šířce a tloušťce příruby nosníku, takže když ji vaše posádka utáhne, neposune se při tepelném nebo vibračním zatížení. Žádné polní svařování neznamená žádné poškození stávajícího povlaku nebo ohnivzdornosti paprsku a žádná práce za tepla nedovoluje věci zpomalit.

Pravé žárové zinkování, nejen zinkový sprej

Každá součást – sedla dvojitých trubek, upínací desky, spojovací vzpěry a veškerý hardware – je nejprve vyrobena a poté zcela ponořena do žárové zinkovací lázně v souladu s normou ISO 1461. Pro naše standardní profily (obvykle 6 mm a silnější) to poskytuje průměrnou tloušťku zinkového povlaku 85 µm nebo více, s metalurgicky pojenou vrstvou železa. Nepřetíráme a nespoléháme na galvanické povrchy, které se mohou odlupovat pod točivým momentem šroubu. Po galvanizaci jsou závity čisté a sestavy jsou zkoušeny, aby bylo zaručeno, že pracovníci na místě nebudou bojovat se šroubem, který se nezašroubuje.

Konfigurace dvou trubek, která skutečně funguje

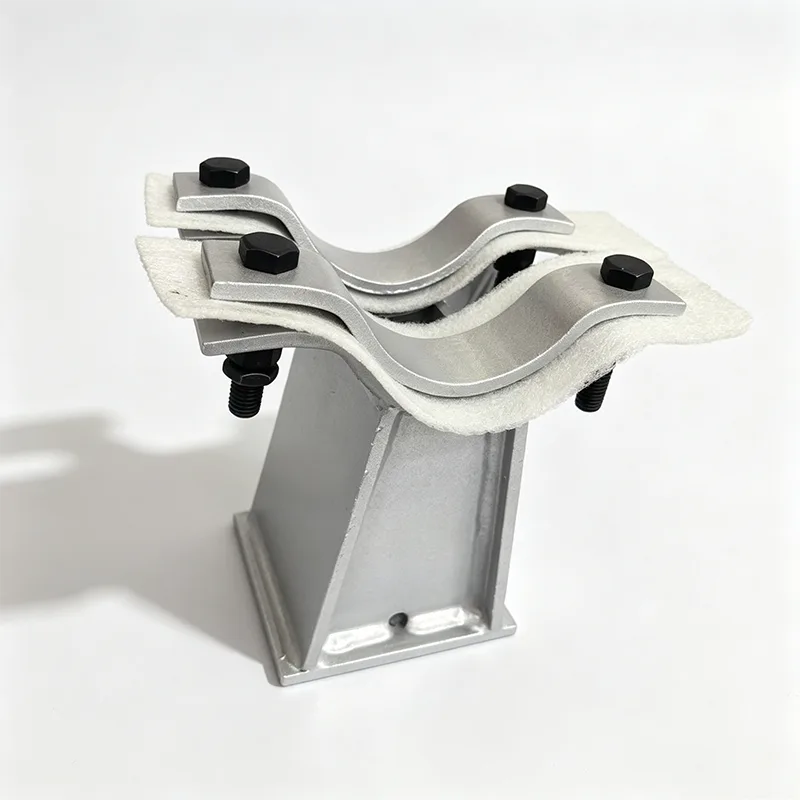

„Zdvojená“ část znamená, že jedna svorka nosného nosníku nese dvě samostatná sedla trubek, vedle sebe nebo naskládané. Sedla jsou profilována tak, aby odpovídala vašim dvěma průměrům potrubí – například často různé velikosti pro přívodní a vratné potrubí – a jsou rozmístěna s dostatečnou vůlí pro izolaci, expanzní pohyb a přístup pomocí klíče. Poloměr sedla opracováváme spíše než lisujeme, což poskytuje konzistentní celodotykovou dosedací plochu a zabraňuje lokalizované ovalizaci tenkostěnné trubky. Tam, kde jde o tepelný pohyb, můžeme integrovat posuvné prvky nebo podložky z PTFE, stejně jako u našich složitějších dilatačních podpěr.

Příběh materiálu a koroze

Primární strukturu vyrábíme z konstrukční uhlíkové oceli S235JR nebo S275JR (ekvivalent ASTM A36 nebo A572 Gr. 50), pocházející z válcoven, které poskytují plnou sledovatelnost EN 10204 3.1. Šrouby jsou obvykle z uhlíkové oceli třídy 8.8, rovněž žárově zinkované, s voskovým nebo protizáděrovým povlakem na závitech, aby se zabránilo zadření během utahování.

Bod, na který se často ptáme: přežije galvanizace v chemické továrně nebo poblíž pobřeží? Žárově zinkované povlaky mají zdokumentovanou životnost 30–50 let v mnoha atmosférických prostředích, a to i ve středně agresivním průmyslovém prostředí. Můžeme poskytnout certifikát hmotnosti zinkového povlaku a měření tloušťky z našeho vlastního magnetického měření pro každou šarži. Pokud je vaše prostředí agresivnější, můžeme doporučit upgrade na sedla z nerezové oceli – ale upřímnou pravdou z našich zkušeností s projektem je, že pro většinu užitkových potrubí na konstrukční oceli je galvanizované potrubí tou správnou technickou volbou a nejhospodárnější.

Zatížení a technická podpora

Zatímco podpěra dvou trubek vypadá jednoduše, kombinovaná zatížení na objímce nosníku mohou být významná. Každou sestavu ověřujeme na:

Vertikální vlastní hmotnost obou trubek, plné vody nebo produktu

Boční tah způsobený tepelnou roztažností, větrem nebo vibracemi malého průměru

Odolnost proti prokluzu svorky na základě předpětí šroubu a koeficientu tření

Ohybové napětí v sedlových vzpěrách a lokální ohyb pásnice v nosníku

Standardní jednotky jsou dimenzovány pro vertikální zatížení od 2 kN do 60 kN na sedlo trubky, s většími kapacitami možnými na zakázku. Když nám zašlete údaje o namáhání potrubí, poskytneme vám tabulku nosnosti nebo výpočtový list pro konkrétní projekt.

Aplikace, kde si tyto podpory vydělávají

Vidíme, že tyto galvanizované dvojité podpěry jdou do:

Nadzemní potrubní regály v chemických závodech a rafinériích, kde jsou potřeba stovky identických nosníků namontovaných podpěr a rychlost instalace přímo ovlivňuje harmonogram projektu

Potrubí BOP (bilance závodu) elektrárny – CW, požární voda, přístrojový vzduch a další inženýrské sítě, které vedou podél konstrukční oceli

Velké komerční systémy HVAC, kde žárové zinkování poskytuje čistý, průmyslový vzhled, který je často specifikován pro exponované mechanické prostory

Čistírny vody a odpadních vod uvnitř i venku, kde pozinkovaná podpěra zvládá vlhkost a občasné chemické výpary mnohem lépe než lakovaná

Jak se ujistíme, že každá partie je správná

Proces našeho obchodu zahrnuje:

Předgalvanizační kontrola všech vyrobených dílů na kvalitu svaru a rozměrovou přesnost

Žárové zinkování v certifikovaných zařízeních s řízenou chemií lázně a dobou ponoření na šarži

Kontrola po zinkování: vizuální kontrola jednotnosti, žádná holá místa nebo nadměrné vměstky strusky; tloušťka zinku měřená pomocí kalibrovaného digitálního měřidla ve více bodech na součást

Zkušební montáž vzorku z každé šarže k ověření lícování šroubů a vyrovnání sedla

Obal s ochranným oddělením, aby se zabránilo tření zinek na zinek během přepravy

Všechny QC záznamy jsou sestaveny a dodány spolu s materiálovými certifikáty a prohlášením o shodě.

Přizpůsobení je standardní praxí

Podle našich zkušeností je velmi málo podpěr dvojitých trubek objednáváno „z regálu“. Možná budete potřebovat svorku, která se hodí pro tloušťku příruby nosníku, kterou nemáme na skladě, nebo jedno sedlo na 6" a druhé na 2" nebo prodlouženou výšku, abyste odstranili stávající izolaci. Náš tým je zvyklý udělat okótovaný náčrt nebo plán nosníků a trubek a přeměnit je na vyrobený díl během několika dní. Technická kontrola a zpracování výkresu obvykle trvá 2–3 pracovní dny u nové konfigurace.

FAQ

1. Je zinkování žárově nebo galvanicky pokoveno a jak silný je povlak?

Používáme pouze žárové zinkování podle ISO 1461. Po zhotovení je celá sestava ponořena do roztaveného zinku, čímž se vytvoří metalurgicky spojená vrstva slitiny železa a zinku pokrytá čistým zinkem. Pro naše standardní tloušťky materiálu (≥6 mm) můžete očekávat průměrnou tloušťku povlaku 85 µm nebo větší. Jedná se o zásadně odlišný proces od galvanického pokovování, při kterém se nanáší tenká, čistě kosmetická vrstva, která nabízí mnohem menší odolnost proti korozi. U každé šarže měříme tloušťku povlaku ve více bodech a zaznamenáváme hodnoty do kontrolní zprávy.

2. Jak zajistíte, aby svěrka nosníku neklouzala při zatížení nebo vibracích?

Svěrka je navržena tak, aby specifický krouticí moment na stavěcích šroubech generoval předvídatelnou upínací sílu, kterou převádíme na odpor skluzu pomocí konzervativního koeficientu tření (typicky 0,3 pro pozinkovanou ocel na ocel). Naše tabulky zatížení specifikují hodnotu krouticího momentu potřebnou k dosažení jmenovité kapacity a ověřujeme odolnost svorky proti skluzu pomocí fyzického zatížení na skutečných částech nosníku. Pro kritické aplikace můžeme dodat grafy točivého momentu a doporučit pravidelné dotahování v rámci běžné údržby.

3. Na jaké typy ocelových nosníků se tato podpěra hodí?

Naše standardní provedení svěrek se hodí pro evropské profily IPE, HEA, HEB a americké tvary se širokou přírubou (W) a S. Skladem máme upínací sady pro šířky přírub od cca 100 mm do 300 mm a tloušťky přírub do 30 mm. Mimo tento sortiment vyrábíme vlastní upínací desky – jednoduše nám zašlete označení profilu nosníku a my vám do 2–3 pracovních dnů navrhneme svěrku tak, aby odpovídala.

4. Mohou mít obě trubky různé průměry a jak se určuje vzdálenost?

Absolutně. Každé sedlo obrábíme tak, aby odpovídalo jeho specifickému vnějšímu průměru trubky, takže 6" procesní potrubí a 2" potrubí pro přístrojový vzduch mohou sdílet stejnou podporu. Rozteč sedla od středu ke středu je navržena na základě vámi dodaných rozměrů, což umožňuje dostatek prostoru pro izolaci, tepelnou roztažnost a přístup ke šroubům. Pokud si nejste jisti vzdáleností, naši inženýři navrhnou minimální vůli na základě specifikací potrubí, které poskytnete.

5. Poškodí upnutí na nosník jeho nátěr nebo ohnivzdornost?

Svěrka lokálně vyvíjí vysoký kontaktní tlak, ale zatížení se rozkládá na celou kontaktní plochu upínací desky. Obvykle doporučujeme, aby byl povlak před instalací plně vytvrzený. Menší odsazení měkké barvy je možné, ale nenarušuje strukturální integritu nosníku. Pro protipožární ochranu je svorka navržena tak, aby dosedla přímo na ocelovou přírubu, takže jakýkoli ohnivzdorný materiál by měl být ukončen nebo odizolován lokálně kolem oblasti svorky – naše poznámky k výkresu to objasní.

6. Poskytujete výpočty nosnosti, nebo jen katalogovou kapacitu?

Můžeme udělat obojí. Náš standardní katalog uvádí konzervativní hodnocení pro běžné velikosti nosníků a kombinace trubek. U konfigurací specifických pro projekt provedeme úplný výpočet, který zkontroluje odolnost svorek proti prokluzu, napětí šroubů, namáhání v ohybu sedla a místní ohyb příruby nosníku. Výpočtový list je součástí předávací dokumentace, kterou běžně poskytujeme EPC a konzultačním inženýrům.

Praktická poznámka z terénu

V průběhu let jsme se naučili, že u velkých potrubních stojanů rozdíl mezi hladkou a frustrující instalací často spočívá v nastavitelnosti svorky. To je důvod, proč naše objímky na nosníky obsahují uspořádání šroubů – nic nespadne z nosníku, když váš montér pracuje nad hlavou. Je to malý detail, ale když ho vynásobíte 500 podporami, stanou se z toho skutečné peníze za ušetřenou práci. To je druh zpětné vazby, kterou zabudováváme zpět do produktu.

Pokud máte profil nosníku, dvě velikosti potrubí a zatížení, můžeme pro vás mít cenovou nabídku a koncepční výkres připravenou do 24 hodin. Můžete také navštívit naši továrnu v Yangzhou a prohlédnout si kvalitu galvanizace a montážní proces z první ruky – zjistili jsme, že jakmile technik uvidí tloušťku povlaku a konzistenci lícování, je rozhodování snadné.
