Jak variabilní podpěra pružin zlepšuje stabilitu potrubního systému?

Shrnutí článku: A Variabilní podpora pružinje mechanické nosné zařízení potrubí určené k přenášení zatížení potrubí při přizpůsobení se vertikálnímu pohybu způsobenému tepelnou roztažností, smršťováním a změnami provozních podmínek. Na rozdíl od tuhých podpěr umožňuje kontrolovaný posun při zachování předvídatelné podpěrné síly. Díky tomu je zvláště užitečný pro zpracovatelské závody, elektrárny, rafinerie, chemická zařízení, systémy LNG a další průmyslové potrubní aplikace. Tato příručka vysvětluje, jak podpěry proměnných pružin fungují, jak je správně vybrat, na kterých technických faktorech nejvíce záleží a jak může společnost Tianshun poskytnout standardní a přizpůsobená řešení pro náročné potrubní systémy.

Obsah

• 1. Co je to variabilní podpora pružin?
• 2. Jak funguje variabilní podpěra pružin?
• 3. Proč jsou v průmyslových potrubích potřebné variabilní podpěry pružin?
• 4. Jaké jsou hlavní součásti podpěry s proměnnou pružinou?
• 5. Jak vybrat variabilní podpěru pružiny?
• 6. Variabilní podpora pružiny vs. konstantní podpora pružiny
• 7. Kde se používají variabilní podpěry pružin?
• 8. Co je třeba zkontrolovat během instalace?
• 9. Jak kontrola kvality ovlivňuje výkon?
• 10. Jaké vlastní možnosti jsou k dispozici?
• 11. Jaké výhody může Tianshun poskytnout?
• 12. Často kladené otázky
• 13. Závěr

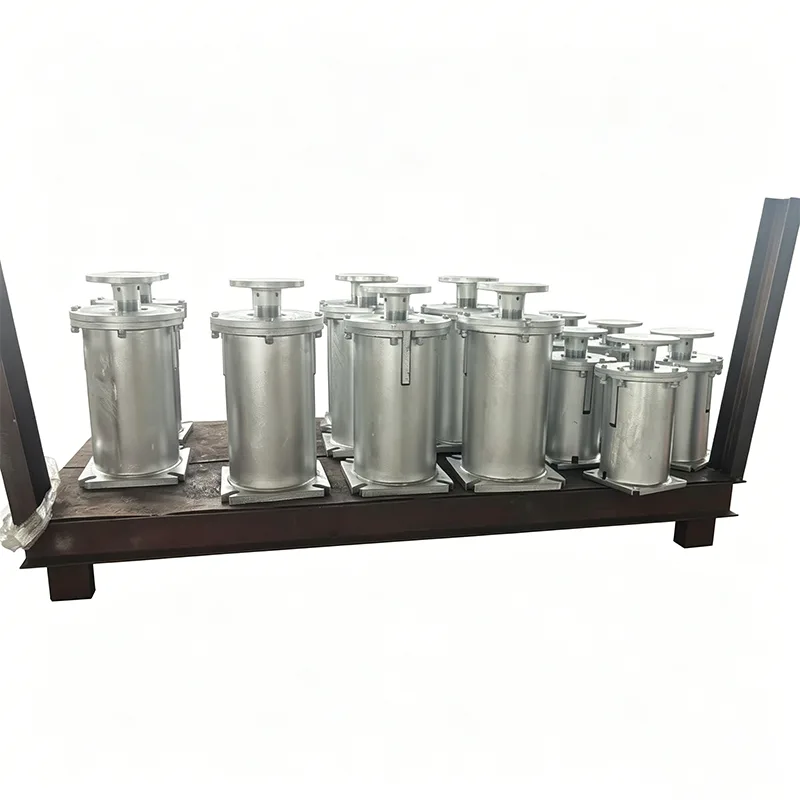

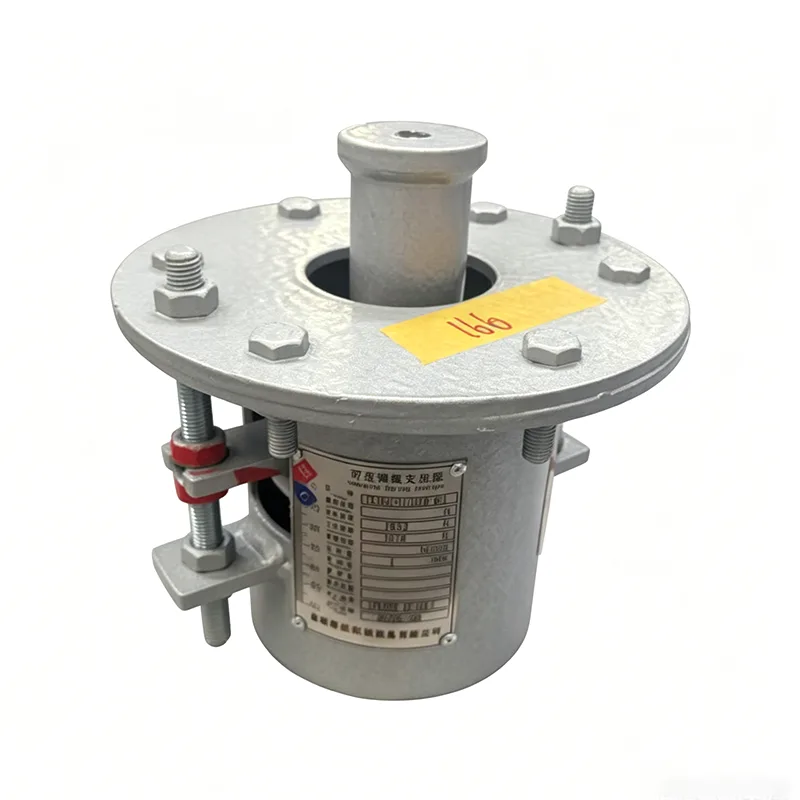

1. Co je to variabilní podpora pružin?

A Variabilní podpora pružinje sestava podpěry potrubí, která využívá spirálovou pružinu k podepření části potrubí a zároveň umožňuje řízený vertikální pohyb. Běžně se instaluje tam, kde potrubí nemůže zůstat v pevné výšce, protože provozní teploty způsobují roztahování nebo smršťování potrubí.

U běžné tuhé podpěry zůstává podpěrný bod v podstatě pevný. To může být problematické, když se roztahuje horká trubka. Trubka se může pokoušet pohybovat nahoru nebo dolů, zatímco tuhá podpěra tomuto pohybu brání. Výsledná interakce může zvýšit zatížení přenášené na potrubí, připojená zařízení, trysky, konstrukční prvky a další opěrné body.

Variabilní pružinový mechanismus poskytuje flexibilnější řešení. Jak se podepřená trubka pohybuje svisle, pružina se stlačuje nebo prodlužuje. Její nosná síla se proto mění podle charakteristiky zatížení a průhybu pružiny.

Cílem není eliminovat pohyb. Místo toho je cílempodepřete trubku a zároveň dovolte, aby se vypočítaný pohyb uskutečnil kontrolovaným způsobem.

Tianshun vyrábí podpěry s proměnnými pružinami pro průmyslové potrubní aplikace a může poskytnout konfigurace na základě zatížení, dráhy, instalačního prostoru, požadavků na připojení, podmínek prostředí a projektových specifikací.

2. Jak funguje variabilní podpěra pružin?

Princip činnosti je založen na vztahu mezi zatížením pružiny a vertikálním posuvem. Když je trubka studená, má podpěra specifikované počáteční nebo studené zatížení. Když systém dosáhne své provozní teploty, trubka se může pohybovat vertikálně, čímž se změní stlačení pružiny a tím i její nosná síla.

Například parní potrubí může stoupat, když se zahřívá. Pokud je pod touto linií umístěna variabilní podpěra pružiny, pružina se může stlačit, když se trubka pohybuje nahoru. Podpěra nadále nese váhu trubky, ale síla na podpěře se mění, jak se pružina pohybuje svým provozním rozsahem.

Toto chování lze koncepčně reprezentovat:

Změna zatížení pružiny = poměr pružiny × vertikální pohyb

Vlastní výběr musí vzít v úvahu úplnou analýzu napětí potrubí spíše než se spoléhat pouze na jednoduchý výpočet. Tuhost pružiny, zatížení za tepla, zatížení za studena, dostupný zdvih, směr pohybu a povolené kolísání zatížení je třeba vyhodnotit společně.

Pro mnoho průmyslových systémů je přijatelná řízená změna zatížení podpory. V těchto situacích může variabilní konstrukce pružiny poskytnout ekonomickou a technicky vhodnou alternativu k konstantní podpoře pružiny.

3. Proč jsou v průmyslových potrubích potřebné variabilní podpěry pružin?

Průmyslové potrubí je zřídka statické. Změny teploty, změny tlaku, cykly spouštění a vypínání, stav kapaliny a změny procesu mohou ovlivnit polohu potrubí a zatížení podpory.

Bez vhodného flexibilního uspořádání podpory může nadměrné omezení přispívat k několika problémům:

• Vyšší sekundární napětí v potrubí.
• Nadměrné zatížení trysek zařízení.
• Nečekané reakce podpory.
• Zkreslení kolem potrubních spojů.
• Zvýšené vibrace nebo pohyb na zranitelných místech.
• Potíže s udržením zamýšlené výšky potrubí.
• Dodatečné napětí na nosných konstrukčních prvcích.
• Problémy s uvedením do provozu způsobené nesprávným nastavením podpory.

Variabilní podpěra pružin řeší část tohoto problému tím, že poskytuje podpůrnou sílu, která se mění při pohybu trubky.

To je zvláště důležité u dlouhých horkých linek, vertikálních stoupaček, připojení zařízení, parních systémů, výfukového potrubí, procesních linek a dalších míst, kde vertikální tepelný posun nemůže být účinně přizpůsoben pevnými podpěrami.

4. Jaké jsou hlavní součásti podpěry s proměnnou pružinou?

Přestože se přesná konstrukce liší podle konfigurace, typická variabilní podpěra pružin obsahuje několik základních prvků.

Zvláště důležitý je samotný pramen. Jeho materiál, tepelné zpracování, přesnost výroby, přednastavení a zátěžové testování přímo ovlivňují spolehlivost hotové podpory.

Tianshun používá pružinové materiály jako 60Si2MnA nebo 50CrVA pro použitelné návrhy a může nakonfigurovat pouzdro a spojovací komponenty podle provozního prostředí a požadavků projektu.

5. Jak vybrat variabilní podpěru pružiny?

Správný výběr začíná přesnými technickými údaji. Volba podpěry jednoduše podle průměru trubky není dostačující, protože podpěra pružiny primárně reaguje na zatížení a pohyb spíše než samotnou velikost trubky.

Mezi důležité parametry výběru patří:

1. Provozní nebo horké zatížení:Zatížení nesené podpěrou za normálních provozních podmínek.
2. Studená zátěž:Zatížení nebo nastavení související s podmínkami instalace.
3. Vertikální pohyb:Předpokládaný posun a jeho směr.
4. Jarní sazba:Vztah mezi pohybem a variací podpůrné síly.
5. Povolené kolísání zatížení:Maximální změna podpěrné síly povolená analýzou potrubí.
6. Dostupný instalační prostor:Průměr a výška pouzdra musí odpovídat skutečné konstrukci.
7. Uspořádání připojení:Podpěra může vyžadovat zvláštní horní, spodní, závitové nebo přírubové spojení.
8. Operační prostředí:Teplota, vlhkost, korozivní atmosféra, venkovní expozice a další podmínky na místě mohou ovlivnit výběr materiálu a nátěru.

Nejbezpečnějším přístupem je vybrat podporu z analýzy napětí potrubí a výkresu podpory. Tianshun může zkontrolovat informace o zatížení za tepla, za studena, pohybu a rozměrech, než doporučí vhodnou řadu pružin.

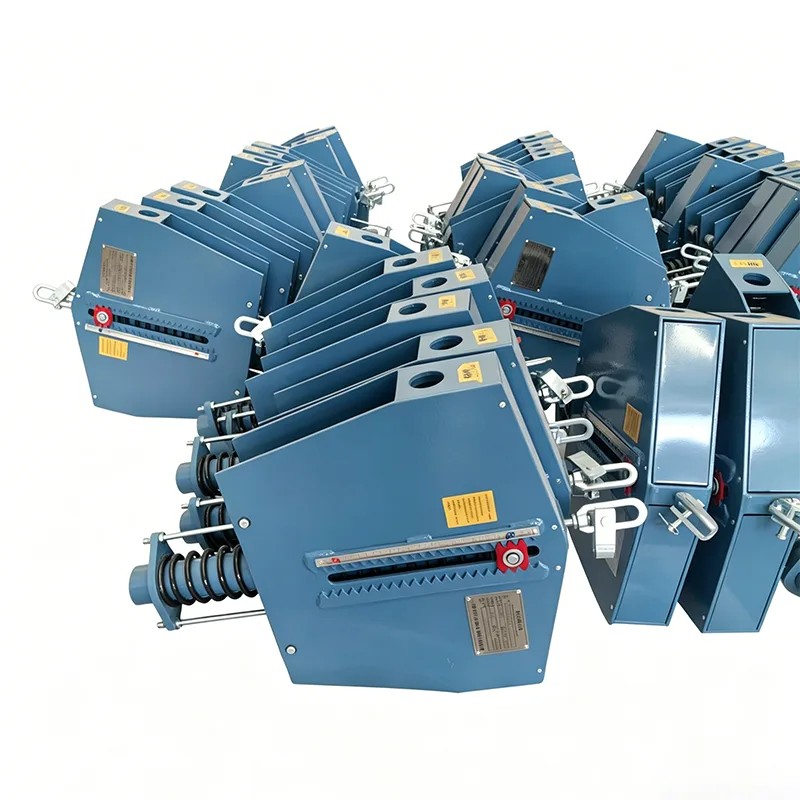

6. Variabilní podpora pružiny vs. konstantní podpora pružiny

Proměnné a konstantní pružinové podpěry řeší související, ale odlišné technické problémy. Hlavní rozdíl spočívá v tom, jak moc se mění podpěrná síla při pohybu trubky.

Rozhodnutí by mělo být vždy založeno na technických požadavcích. Konstantní pružina by neměla být automaticky považována za lepší. Tam, kde je vypočtená změna zatížení podpěry přijatelná, může podpěra s proměnnou pružinou poskytnout požadovanou schopnost pohybu bez zbytečné složitosti.

7. Kde se používají variabilní podpěry pružin?

Variabilní pružinové podpěry jsou široce používány v průmyslových zařízeních, kde potrubí prochází významným vertikálním posunem.

• Tepelné elektrárny:Pára, napájecí voda, kotel a pomocné potrubí.
• Elektrárny s kombinovaným cyklem:Vysokoteplotní a vysokotlaké potrubní systémy.
• Rafinérie:Procesní linky, inženýrské systémy a potrubí připojená k zařízení.

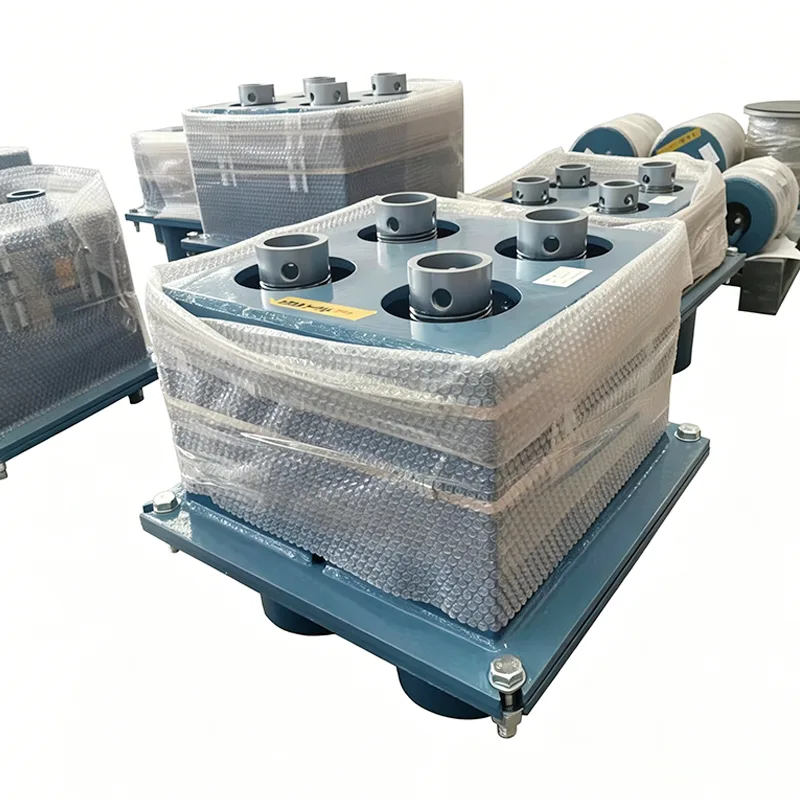

• Petrochemické závody:Potrubí horkého procesu a složité potrubní stojany.
• Chemické závody:Vedení vystavená teplotním změnám a korozivní atmosféře.
• Zařízení LNG:Potrubní systémy vyžadující pečlivě kontrolovaný pohyb a podporu.
• Ocelárny:Vysokoteplotní procesní a užitkové potrubí.
• Průmyslové inženýrské systémy:Pára, kondenzát, chladicí voda a další servisní vedení.

U studeného nebo izolovaného potrubí může být pružinová podpěra také integrována do širšího podpěrného uspořádání navrženého pro ochranu izolace a udržení požadovaného tepelného výkonu.

8. Co je třeba zkontrolovat během instalace?

Dokonce i správně vyrobená podpěra variabilní pružiny může fungovat špatně, pokud je nainstalována nebo nastavena nesprávně. Instalace by proto měla být považována za inženýrsky řízenou činnost spíše než za pouhou mechanickou montáž.

Před instalací ověřte:

• Model podpory a číslo štítku odpovídají schválenému výkresu.
• Velikost pružiny odpovídá uvedenému rozsahu zatížení.
• Nastavení za studena je správné.
• Směr pohybu odpovídá pohybu potrubí.
• Podpěra má dostatečnou vůli po celou dobu své provozní dráhy.
• Konstrukční příslušenství vydrží vypočítané zatížení.
• S dočasnými přepravními zámky nebo omezeními se zachází podle pokynů výrobce.
• Ukazatel jízdy je viditelný a správně umístěný.

Jedním z častých problémů v terénu je nedostatečná vůle. Podpěra se může hodit, když je trubka studená, ale po tepelném pohybu překáží okolní ocelové konstrukci. Kontrola kompletní obálky pohybu před instalací může zabránit nákladným úpravám na místě.

Venkovní instalace také vyžadují vhodnou ochranu proti korozi. V závislosti na prostředí mohou být zváženy lakované uhlíkové oceli, žárově zinkované součásti, kování z nerezové oceli nebo specializované nátěrové systémy.

9. Jak kontrola kvality ovlivňuje výkon?

Pružinová podpěra je nosná mechanická součást. Konzistence výroby je proto důležitá, protože malé rozdíly v charakteristikách pružin nebo nastavení sestavy mohou ovlivnit skutečnou reakci podpory.

Spolehlivý výrobní proces by měl zahrnovat:

1. Ověření příchozího materiálu.
2. Kontrola materiálu pružiny a rozměrů.
3. V případě potřeby řízené tepelné zpracování.
4. Přednastavení a stabilizace pružiny.
5. Rozměrová kontrola vyrobených součástí.
6. Ověření montáže.
7. Nastavení studeného zatížení.
8. Testování plného cestovního zatížení.
9. Ověření cestovního indikátoru.
10. Konečná dokumentace a sledovatelnost.

Tianshun uvádí, že jeho variabilní pružinové podpěry jsou před odesláním testovány zátěží, přičemž testování zahrnuje specifikované podmínky zatížení a zdvih pružiny. K příslušným objednávkám lze dodat zkušební dokumentaci a v případě, že to projekt vyžaduje, lze zajistit kontrolu třetí stranou.

U exportních projektů by si zákazníci měli před zahájením výroby ujasnit požadované materiálové certifikáty, kontrolní plány, požadavky na povrchovou úpravu, rozměrové tolerance a příslušné normy.

10. Jaké vlastní možnosti jsou k dispozici?

Průmyslové potrubí zřídka sleduje jedinou univerzální konfiguraci. I když je pružinový mechanismus standardizovaný, může okolní instalace vyžadovat úpravy.

V závislosti na projektu může přizpůsobení zahrnovat:

• Nestandardní vertikální pojezd.
• Speciální výška nebo průměr pouzdra.
• Přizpůsobené rozměry připojení.
• Různé montážní konfigurace.
• Hardware odolný proti korozi.
• Speciální ochranné nátěry.
• Nerezové komponenty do agresivního prostředí.
• Těžká nebo dvoupružinová uspořádání.
• Přizpůsobené cestovní ukazatele.
• Další funkce pro zvedání nebo montáž.

Tianshun může pracovat z technických výkresů, plánů podpory, údajů o napětí potrubí nebo specifikací zákazníka. Poskytnutí přesných informací ve fázi nabídky pomáhá vyhnout se rozměrovým konfliktům a změnám v pozdní fázi během výroby nebo instalace.

11. Jaké výhody může Tianshun poskytnout?

Pro průmyslové zákazníky hodnota variabilní podpory pružin přesahuje samotnou pružinu. Správný výběr, řízení výroby, dokumentace a koordinace dodávek, to vše ovlivňuje konečný výsledek projektu.

Společnost Tianshun se zaměřuje na produkty pro podporu průmyslového potrubí a poskytuje jak standardizovaná, tak přizpůsobená řešení variabilní podpory pružin. Jeho produktová řada zahrnuje různé konfigurace podpěry pružin a nosnosti určené pro různá uspořádání potrubí.

Mezi hlavní výhody spolupráce se zkušeným výrobcem patří:

• Technický výběr:Výběr podpěry může být založen na skutečných údajích o zatížení a pohybu spíše než na samotném průměru potrubí.
• Flexibilní konfigurace:Podle požadavků projektu lze přizpůsobit různá uspořádání instalace.
• Tovární výroba:Výroba a testování jsou prováděny v řízených výrobních postupech.
• Testování zátěže:Hotové podpěry lze zkontrolovat podle specifikovaného zatížení a podmínek pojezdu.
• Přizpůsobení:Je možné zvážit speciální rozměry, materiály, povlaky a detaily připojení.
• Podpora projektu:Technické informace lze zkontrolovat před výrobou, aby se snížila rizika instalace.

Při požadavku na cenovou nabídku od společnosti Tianshun mohou zákazníci zlepšit přesnost výběru poskytnutím podpůrného štítku, provozního zatížení, studeného zatížení, vertikálního pohybu, směru pohybu, nadmořské výšky instalace, požadovaného standardu, typu připojení, podmínek prostředí a dostupného prostoru.

12. Často kladené otázky

Jaký je hlavní účel variabilní podpory pružin?

Jeho primárním účelem je podpírat potrubí a zároveň umožnit kontrolovaný vertikální pohyb. Pružina se přizpůsobuje tepelnému posunu, zatímco se podpěrná síla mění v určeném provozním rozsahu.

Kdy by měla být použita variabilní podpěra pružin?

Obecně je vhodné, když potrubní systém prochází vertikálním pohybem a výsledná změna zatížení podpory je přijatelná podle analýzy napětí potrubí. Kritická místa s extrémně omezujícím kolísáním zatížení mohou místo toho vyžadovat konstantní uspořádání pružin.

Jaké informace jsou potřebné pro výběr variabilní podpory pružin?

Mezi nejužitečnější informace patří zatížení za tepla, zatížení za studena, vertikální dráha, směr pohybu, umístění podpěry, instalační rozměry, uspořádání připojení, provozní teplota a platné projektové normy.

Může Tianshun vyrábět přizpůsobené variabilní pružinové podpěry?

Ano. Tianshun poskytuje přizpůsobené konfigurace pro požadavky, jako je speciální zdvih, rozměry krytu, uspořádání připojení, materiály, povlaky a podmínky instalace.

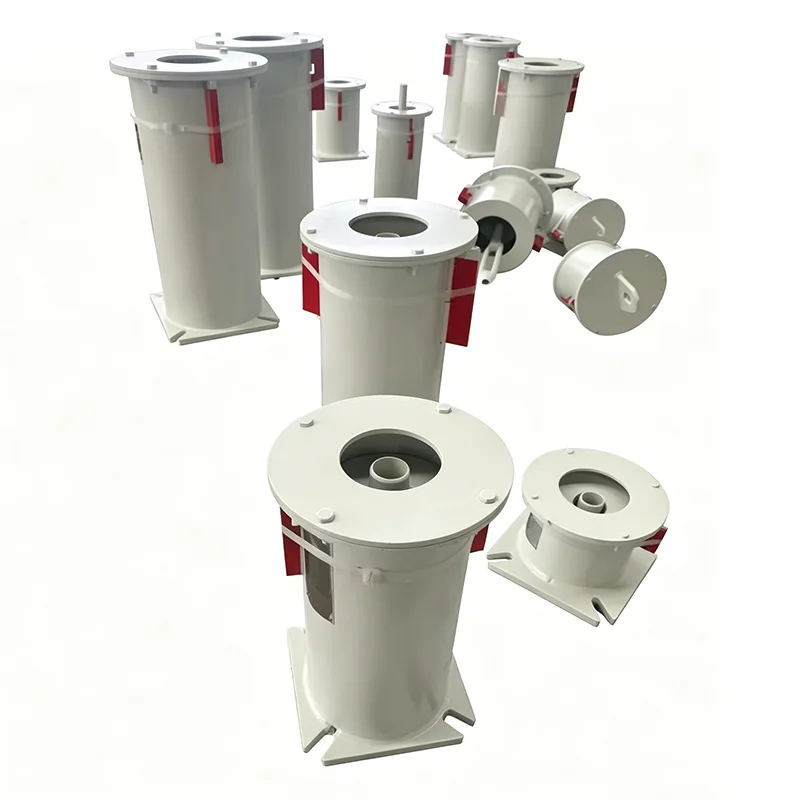

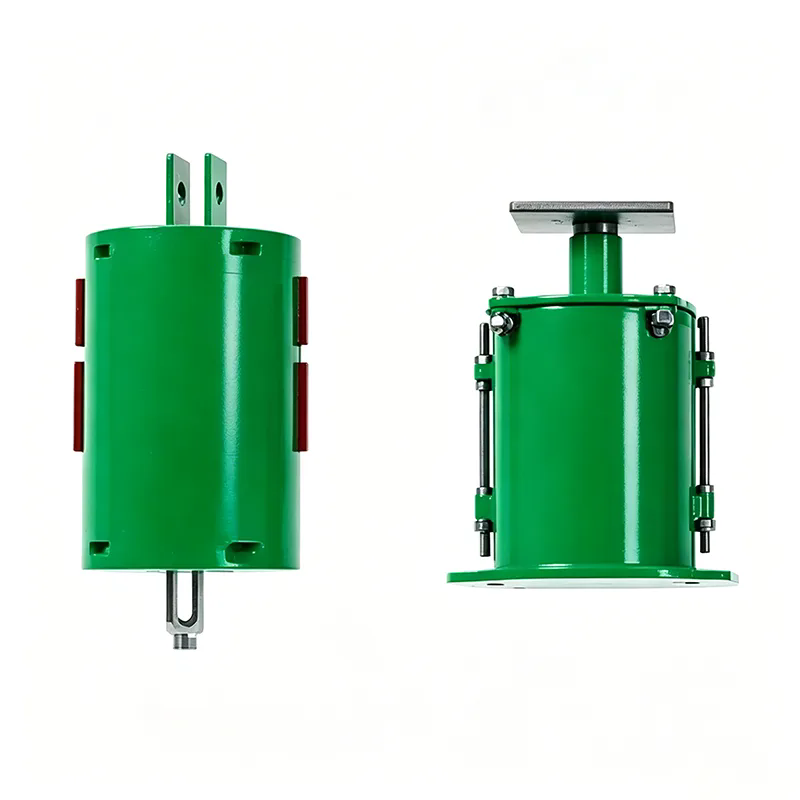

Jaký je rozdíl mezi variabilním pružinovým závěsem a variabilní pružinovou podpěrou?

Pružinový mechanismus plní stejnou základní funkci, liší se však uspořádání instalace. Pružinový závěs je běžně zavěšen na nadzemní konstrukci, zatímco podpěra pružiny může být uspořádána pod nebo podél trubky v závislosti na konstrukci.

Jak se testuje podpora pružiny?

Testování může zahrnovat kontrolu specifikovaného zatížení ve studené a provozní poloze, ověření dráhy, potvrzení nastavení pružiny a kontrolu hotové sestavy. Přesný postup kontroly závisí na specifikaci projektu a požadavcích nákupu.

Lze variabilní pružinové podpěry používat venku?

Ano. Venkovní aplikace vyžadují náležité zvážení ochrany proti korozi, nátěrových systémů, odvodnění, vystavení vlivům prostředí a výběru hardwaru. Tianshun může poskytnout vhodné možnosti povrchové úpravy pro různá provozní prostředí.

Může variabilní podpěra pružiny nahradit pevnou podpěru potrubí?

Ne automaticky. Typ podpory musí být určen z rozmístění potrubí a analýzy napětí. Proměnná pružina je vhodná tam, kde je vyžadována řízená vertikální flexibilita; tuhé podpěry zůstávají vhodné tam, kde není vyžadován pohyb nebo kde je omezení součástí konstrukce.

13. Závěr

A Variabilní podpora pružinposkytuje praktický způsob řízení vertikálního tepelného pohybu při zachování spolehlivé podpory potrubí. Umožněním pružiny, aby změnila své stlačení nebo prodloužení při pohybu trubky, může snížit nežádoucí účinky, které mohou nastat, když je tepelně aktivní potrubí nadměrně omezeno.

Úspěšná aplikace však závisí na více než na výběru pružiny s vhodnou nosností. Je třeba vzít v úvahu zatížení za tepla a za studena, svislý pohyb, směr pohybu, povolené kolísání zatížení, montážní vzdálenost, vystavení okolnímu prostředí, konfiguraci připojení, kvalitu výroby a požadavky na testování.

Pro výrobu energie, petrochemii, chemické zpracování, LNG, rafinerii, ocel a další průmyslové potrubní systémy může správný návrh podpěry pomoci zlepšit mechanickou stabilitu a zjednodušit instalaci a údržbu.

Tianshunposkytuje řešení s proměnnou pružinou pro standardní a přizpůsobené průmyslové aplikace. Pokud máte výkres podpěry potrubí, plán pružin, údaje o zatížení nebo speciální požadavek na instalaci, zašlete podrobnosti o projektu týmu Tianshun k technickému posouzení a vhodné konfiguraci.Kontaktujte násdnes prodiskutujte své požadavky na podpěru variabilní pružiny a získejte praktické řešení pro váš projekt potrubí.
