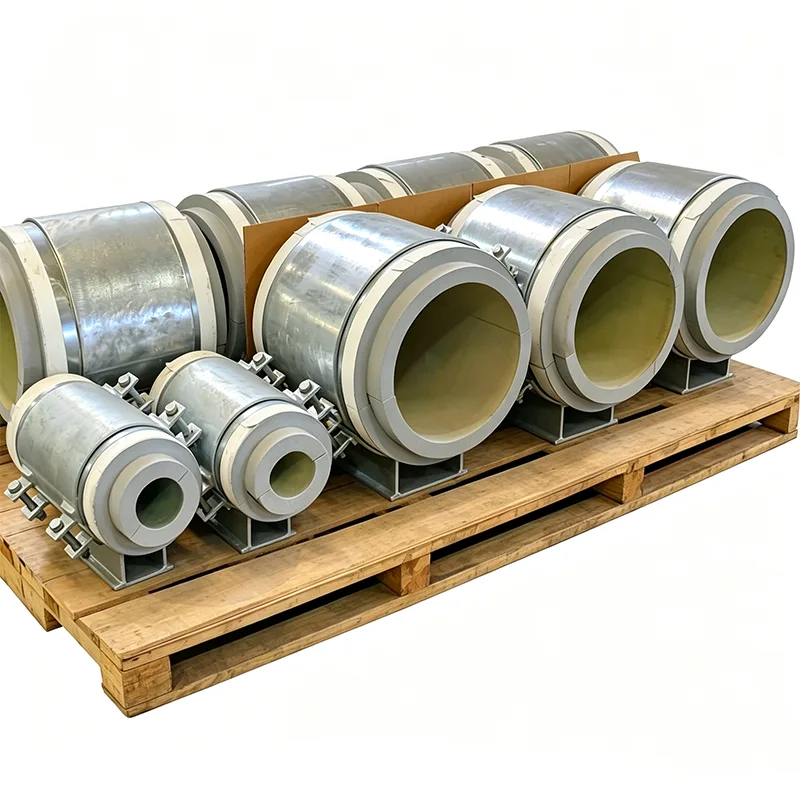

Předizolované podpěry potrubí namontované na základně

Výroba izolace kolem podpěr potrubí vytváří slabá místa v jakémkoli předizolovaném systému. Předizolované podpěry potrubí namontované na základně Yangzhou Tianshun se dodávají jako jediná továrně postavená jednotka s plně zapouzdřeným izolačním blokem, integrovanou parotěsnou zábranou a volitelnými kluznými deskami – omezují práci na místě, eliminují tepelné mosty a urychlují instalaci. Vyžádejte si cenovou nabídku, zašlete specifikaci izolace nebo prodiskutujte požadavky projektu.

V projektu předizolovaného potrubí – dálkového vytápění, chladicích sítí nebo průmyslových horkých a studených vedení – je izolační systém jen tak silný, jak silný je jeho nejslabší bod. Místa podpory jsou obvykle tím slabým místem. Výroba izolace kolem patky potrubí, řezání blokového materiálu na požadovanou velikost a utěsnění parozábrany v nevhodných polohách vyžaduje čas, závisí do značné míry na dovednostech montéra a je obtížné jej řádně zkontrolovat, jakmile je obložení namontováno.

Předizolované podpěry potrubí namontované na základně eliminují práci na stavbě. Nosný izolační blok je v továrně vlepen do kovového nosného tělesa a utěsněn v souvislém plášti předtím, než vůbec opustí náš závod. Sestava dorazí na místo jako jediná jednotka připravená k instalaci: přišroubujte ji k základu nebo ocelové konstrukci, položte trubku a připojte sousední izolaci trubky přímo k vestavěnému těsnícímu límci podpěry. Tyto podpěry vyrábíme v našem závodě v Yangzhou od roku 2012 pro projekty, kde se nedá vyjednávat o konzistenci, rychlosti a dlouhodobém izolačním výkonu.

Co získáte v jedné továrně vyrobené sestavě

Každá předizolovaná podpěra potrubí namontovaná na základně se skládá ze tří integrovaných vrstev:

Pevná ocelová základní deska s předvrtanými otvory pro kotevní šrouby, dimenzovaná na vaše konstrukční zatížení a seizmické požadavky.

Izolační blok s vysokou hustotou, zvolený pro provozní teplotu, plně zachycený v kovovém těle. Pro horké provozy do 140 °C obvykle používáme polyuretan s vysokou hustotou (PUR) nebo polyisokyanurát (PIR). Pro chlazenou vodu a aplikace při teplotách pod nulou se používá celulární sklo s uzavřenými buňkami nebo PIR s odolností proti nízkým teplotám.

Trubková kolébka nebo sedlo, které roznáší zatížení do izolačního bloku, mechanicky upevněné, aby se zabránilo otáčení nebo zvednutí. Kolébka je navržena s poloměrem odpovídajícím vnějšímu průměru trubky a obsahuje ochrannou vložku, aby se zabránilo poškození povlaku.

Celá kovová sestava je standardně žárově zinkována, pro korozivní prostředí je k dispozici nerezová ocel. Vzhledem k tomu, že izolační blok je lepený za kontrolovaných továrních podmínek, je cesta tlakového zatížení dokonale kolmá a nejsou zde žádné vzduchové mezery, které by umožňovaly ztrátu tepla prouděním nebo migraci vlhkosti v průběhu času.

Žádné tepelné mosty, žádné úniky par

Charakteristickým znakem této podpěry je, že se ocelová základní deska a kolébka trubky nikdy nedotýkají. Izolační blok nese celou hmotnost trubky a funguje jako tepelná izolace. Na studeném potrubí to znamená, že se na základní desce ani na konstrukční oceli pod ní netvoří námraza. Na horkém potrubí to znamená, že nedochází ke ztrátám tepla do základu.

Pro parozábranu vyrábíme podpěru s integrovanou kovovou těsnící přírubou po obvodu. Izolační plášť potrubí aplikovaný na místě – ať už je to spirálově vinutý plech nebo teplem smrštitelná manžeta – přiléhá k této přírubě a je utěsněn lepidlem nebo páskou, čímž vytváří souvislé, kontrolovatelné parotěsné těsnění. Také jsme předřezali sekundární izolaci kolem nosného tělesa, aby pracovníci na stavbě nemuseli upravovat izolační segmenty za chodu.

Když je potřeba, aby na podpoře nastal pohyb

U mnoha předizolovaných vedení musí trubka při roztahování a smršťování klouzat podpěrou. Můžeme integrovat kluznou plochu s nízkým třením do podpěry namontované na základně, aniž bychom ohrozili izolaci. Na spodní stranu izolačního bloku je připevněn leštěný plech z nerezové oceli, spárovaný s PTFE nebo grafitovou podložkou na horní straně základní desky. Celá kluzná sestava je uzavřena v utěsněném nosném tělese, takže se na kluzné povrchy nemůže dostat žádný prach ani vlhkost. Rozsah pohybu návrhu je vypočítán tak, aby odpovídal vaší analýze napětí potrubí, s velkou bezpečnostní rezervou.

Dokumentace, která odpovídá kvalitě produktu

Každá objednávka předizolované podpory od společnosti Tianshun zahrnuje:

Materiálové certifikáty EN 10204 Typ 3.1 pro všechny konstrukční oceli a šrouby.

Technické listy izolačních materiálů uvádějící tepelnou vodivost, pevnost v tlaku a propustnost vodní páry při projektované teplotě.

Rozměrové kontrolní zprávy potvrzující tloušťku bloku, rozměry základní desky a celkovou výšku a vyrovnání sestavy.

Záznamy o tovární výrobě ukazující podmínky prostředí během lepení a vytvrzování, které jsou kritické pro dlouhodobou integritu přilnavosti.

Typické aplikace

Sítě dálkového vytápění a chlazení, kde jsou standardem předizolované lepené potrubní systémy

Zakopané a nadzemní předizolované potrubní regály v průmyslových provozech

LNG a kryogenní potrubí, kde továrně utěsněná parotěsná zábrana výrazně snižuje zpoždění při uvedení do provozu

Potravinová a farmaceutická zařízení vyžadující hygienické, čistitelné nosné povrchy

Jakýkoli projekt, kde snížení práce na izolaci na místě je měřitelným přínosem nákladů a harmonogramu

Proč zvolit Tianshun pro předizolované podpěry?

S izolací nezacházíme jako s dodatečným nápadem a jednoduše nenacpeme blok do standardní boty. Náš interní inženýrský tým vezme vaše rozměry potrubí, specifikace izolace a konstrukční zatížení a nakonfiguruje každou podpěru tak, aby izolační blok fungoval v rámci svého povoleného tlakového namáhání, parotěsnou zábranu mohl zhotovit personál staveniště bez improvizace a základní deska odpovídala vašemu uspořádání z občanské nebo konstrukční oceli. Tento přístup na prvním místě v kombinaci s našimi 14letými zkušenostmi a mírou opakovaných objednávek nad 70 % zajišťuje, že získáte podporu, která udrží teplo tam, kde má, a kondenzaci ven.

FAQ

Otázka: Lze vyměnit izolační blok, pokud je poškozený?

Odpověď: Je spojen a zapouzdřen, takže výměna pole je nepraktická. Pro kritická místa doporučujeme objednat náhradní sestavu. Robustní ocelové tělo minimalizuje riziko poškození při manipulaci.

Otázka: Jaký teplotní rozsah tyto podpěry pokrývají?

A: Od -196°C do +140°C pro standardní kombinace PIR/komorové sklo. Pro vyšší teploty lze použít kalciumsilikátové bloky.

Otázka: Musím poskytnout vlastní posuvnou desku?

Odpověď: Ne. Posuvnou desku můžeme integrovat během výroby a kluzná plocha zůstane utěsněna uvnitř nosného tělesa.

Otázka: Jak utěsním izolaci potrubí k vaší podpoře?

A: Poskytujeme kovový těsnicí límec kolem podpěry. Váš tým na místě jednoduše připevní izolační plášť potrubí k tomuto límci a utěsní jej standardní lepicí páskou nebo tmelem.

Otázka: Jaké normy platí?

A: Výroba oceli podle MSS SP-58/69. Izolační bloky vyhovují EN 14305 (komorové sklo) nebo EN 13165 (PUR/PIR). Můžeme také splnit specifické projektové kódy, jako je EN 253 pro potrubí dálkového vytápění.
