Izolované podpěry potrubí

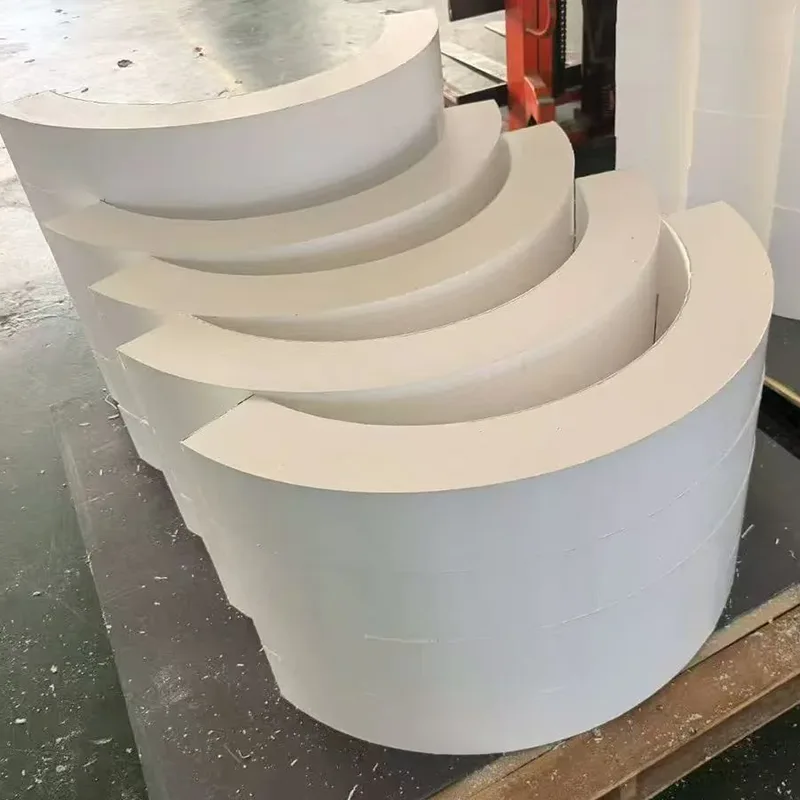

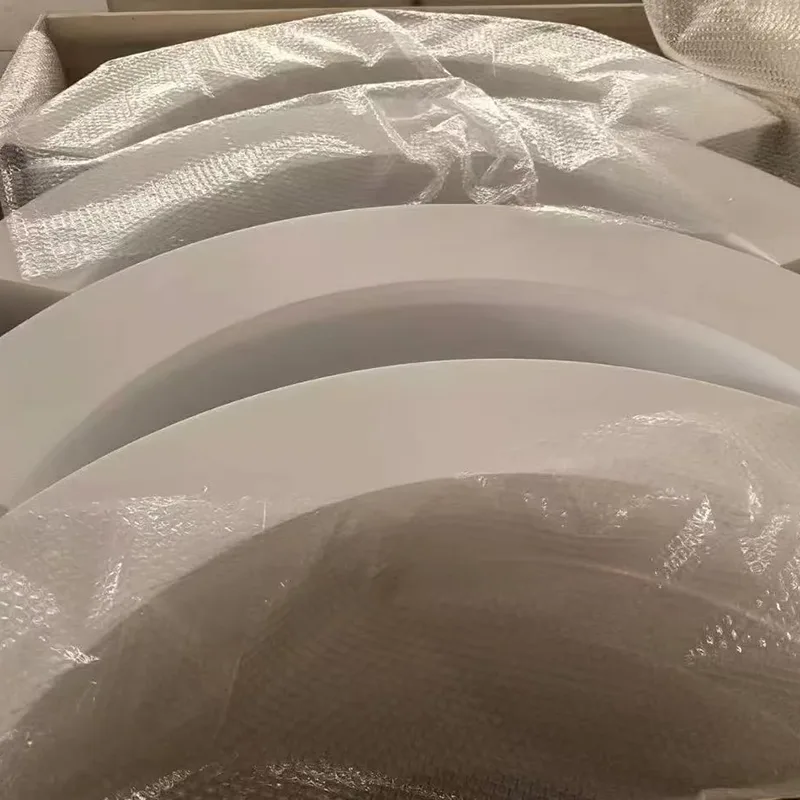

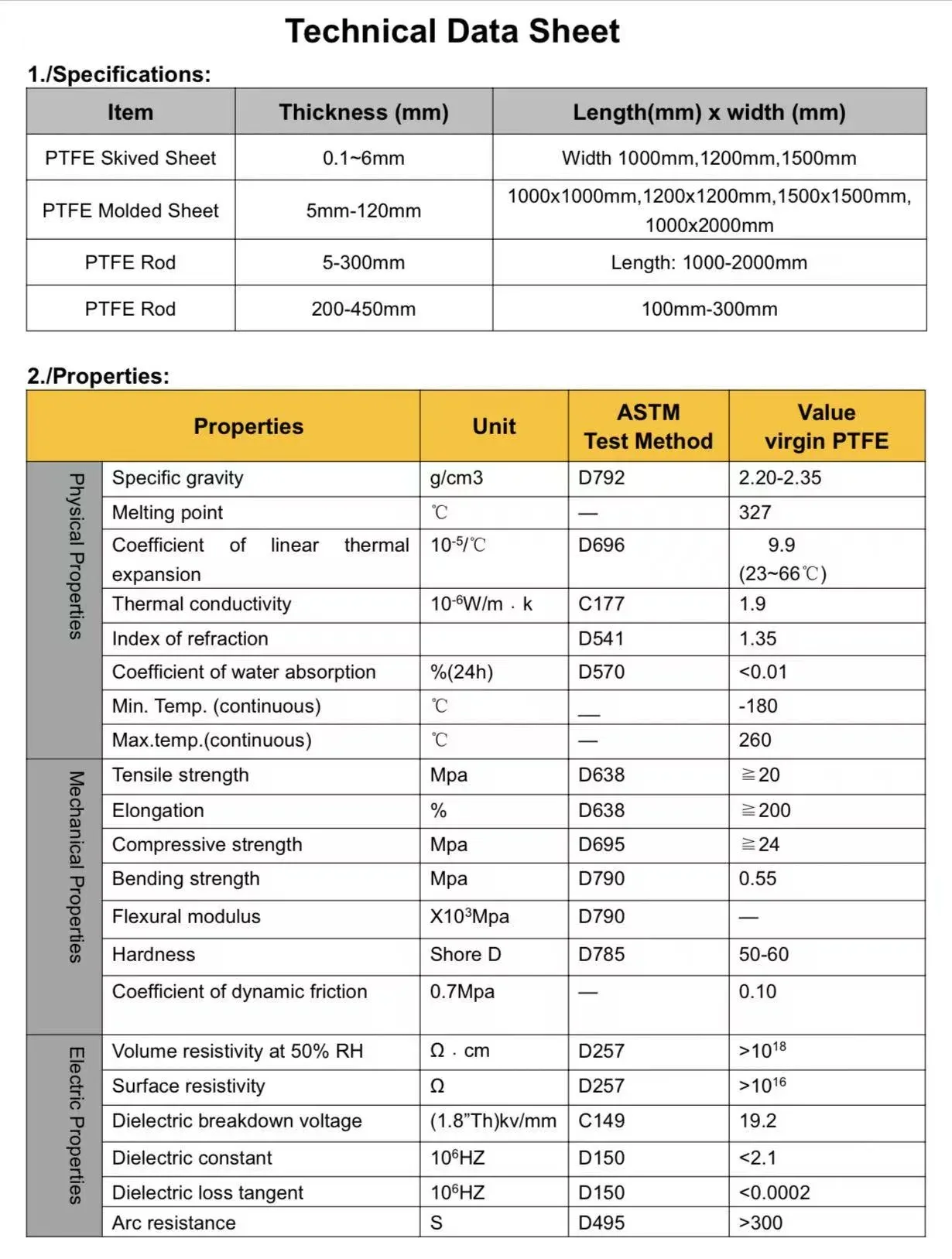

Jedná se o speciálně navrženou podpěru pro izolované potrubí, navrženou tak, aby držela izolaci vyrobenou z přesně opracovaného a lisovaného PTFE. V současné době je na ruském trhu po tomto produktu silná poptávka. V Číně se kvalita PTFE produktů výrazně liší, což ztěžuje mezinárodním obchodníkům získat vysoce kvalitní zboží. Naše společnost využívá prvotřídní materiály a vyrábí podpěry v rozsahu velikostí od DN20 do DN1200.

Neizolovaná podpěra na jinak dobře izolovaném potrubí je díra v systému. Na potrubí chlazené vody odkapává kondenzát. Na parním potrubí vyzařuje teplo. Na kryogenní trubce vytahuje vlhkost ze vzduchu a zmrazuje ji napevno. Účelem podpěry izolovaného potrubí je uzavřít tuto mezeru – přenést hmotnost potrubí, obsahu a izolace bez vytvoření tepelného zkratu mezi potrubím a konstrukcí.

Yangzhou Tianshun navrhuje a vyrábí izolované podpěry potrubí od roku 2012 pro sítě dálkového chlazení, průmyslové parní systémy, terminály LNG a závody na zpracování potravin po celém světě. Každou podpěru vyrábíme jako jedinou zátěžově testovanou sestavu s plně integrovaným izolačním blokem, takže tepelnou izolaci nemusíte vyrábět na místě.

Jak funguje tepelná přestávka

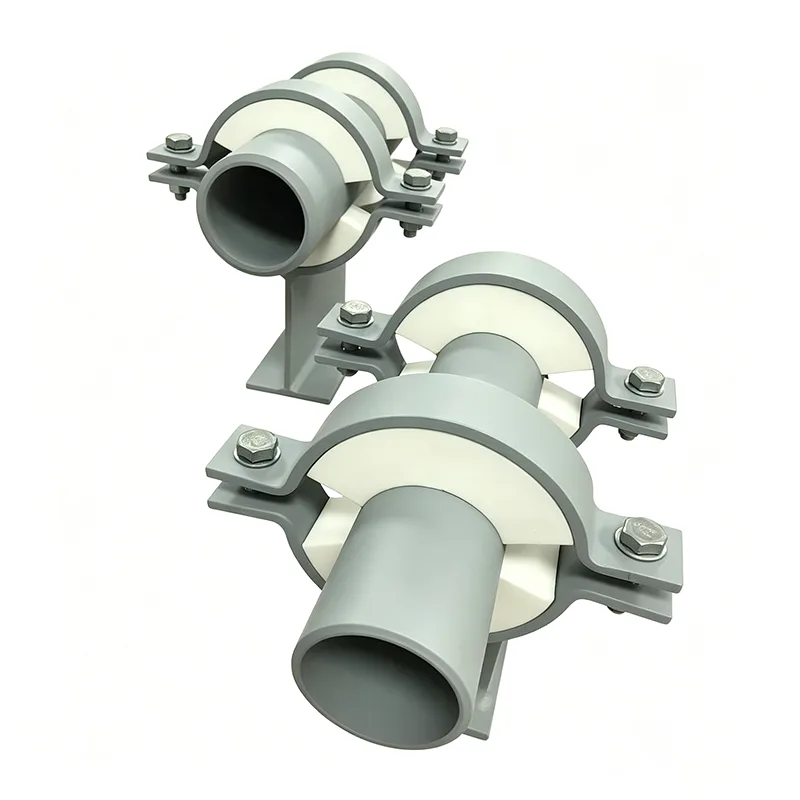

U standardních trubkových botek spočívá kovové sedlo přímo na kovové základní desce. Teplo nebo chlad vede přímo skrz. V izolované podpěře je mezi dvěma kovovými částmi umístěn pevný izolační blok. Zatížení potrubí postupuje ze sedla do izolace az izolace do základové desky. Sedlo se v žádném místě nedotýká základní desky. Blok je obroben tak, aby odpovídal průměru trubky na jedné straně a ocelové základně na straně druhé, takže poskytuje plný kontakt a žádné bodové zatížení.

Materiál bloku je vybrán tak, aby zůstal pevný při konstrukční teplotě. Polyisokyanurát s vysokou hustotou (PIR) funguje pro vedení chlazené vody a glykolu. Buňkové sklo zvládá kryogenní provoz až do -196 °C a nabízí téměř nulovou propustnost vodní páry. Křemičitan vápenatý pojme páru a horký olej do 650 °C. Pevnost bloku v tlaku je kontrolována proti plnému hydrotestovému zatížení – nejen provozní hmotnosti – takže se během uvádění do provozu nerozdrtí.

Parozábrana, která se nezastaví na podpoře

U studeného potrubí je největší dlouhodobou hrozbou pronikání vlhkosti. Vodní pára, která pronikne izolací, nakonec zkondenzuje, zmrzne nebo zkoroduje povrch potrubí. Naše izolované podpěry jsou opatřeny souvislým kovovým těsnicím límcem kolem izolačního bloku. Pracovníci staveniště přiloží izolační plášť potrubí až k tomuto límci a utěsní jej lepidlem nebo páskou. Žádná mezera. Bez ručně vyřezávané záplaty. Jen čisté, kontrolovatelné parotěsné těsnění, které zůstává těsné.

Když se potrubí musí posunout, izolace zůstane na místě

Mnoho izolovaných vedení se s teplotou roztahuje a smršťuje. Pevná podpora by proti tomuto hnutí bojovala. Přímo do sestavy podpěry integrujeme kluznou plochu s nízkým třením. Na spodní stranu izolačního bloku (nebo na desku pro rozložení zátěže pod ním) je přilepen leštěný plech z nerezové oceli. K horní části základní desky je přilepena podložka impregnovaná PTFE nebo grafitem. Tyto dva povrchy po sobě kloužou s dostatečně nízkým koeficientem tření, aby je dokázaly překonat vlastní tepelné síly trubky. Celé rozhraní posuvu je uzavřeno v nosném tělese, chráněno před prachem, pískem a vodou, takže zůstává volně pohyblivé po celou dobu životnosti systému.

Vyrobeno tak, aby odpovídalo specifikaci vašeho potrubí, nikoli katalogu

Nevybíráme izolovanou podpěru z police. Každá objednávka je nakonfigurována podle vašeho:

Velikost potrubí a tloušťka stěny

Izolační materiál a tloušťka

Provozní a návrhové teploty

Podpěrné zatížení (vlastní hmotnost, hydrotest, příležitostné)

Požadavky na pohyb (axiální posuv, pevná kotva, boční vedení)

Expozice prostředí (vnitřní, venkovní, pobřežní, splachovací, požární zóna)

Ocelové komponenty jsou standardně žárově pozinkované uhlíkové oceli, s nerezovou ocelí (304L, 316L) k dispozici pro korozivní nebo hygienické aplikace. Veškeré svařování konstrukcí provádějí kvalifikovaní svářeči podle certifikovaných postupů.

Aplikace napříč sektory

Chlazená voda a dálkové chlazení: Žádná kondenzace, žádné kapání, žádné CUI.

Pára a horká voda: Minimální tepelné ztráty, bezpečné dotykové teploty a posuvné desky, které se přizpůsobí expanzi.

Kryogenní a LNG: Izolační bloky z celulárního skla, těla z nerezové oceli a studené boty, které zabraňují tvorbě ledu na konstrukci.

Potraviny a farmacie: Nerezová ocel, hygienické povrchové úpravy, zapouzdřená izolace a plná splachovací kompatibilita.

Ropa a plyn: Kyselé servisní materiály, protipožární možnosti a parotěsné konstrukce pro pobřežní a pobřežní prostředí.

Dokumentace, která podporuje každou objednávku

Každá zásilka obsahuje materiálové certifikáty EN 10204 Typ 3.1, izolační datové listy s pevností v tlaku a tepelnou vodivostí, zprávy o rozměrových kontrolách a v případě potřeby certifikáty zátěžové zkoušky. Pro projekty v oblasti ropy a zemního plynu můžeme poskytnout zkušební zprávy HIC a dokumentaci shody NACE. Pro potravinářské aplikace jsou standardem zprávy o povrchové úpravě a deklarace materiálů.

FAQ

Otázka: Dokážete porovnat jakýkoli typ a tloušťku izolace?

A: Ano. Izolační blok opracujeme přesně na váš vnější průměr trubky a tloušťku izolace a vybereme materiál bloku pro vaši provozní teplotu.

Otázka: Dodáváte kompletní jednotku včetně posuvné desky, pokud je potřeba pohyb?

A: Ano. Můžeme integrovat PTFE nebo grafitovou posuvnou desku na základnu, vše uzavřeno v nosném tělese.

Otázka: Jak zabráníte navlhnutí izolačního bloku?

Odpověď: Blok je plně zapouzdřen v ocelovém nosném tělese a poskytujeme kovový těsnicí límec pro souvislé připojení parotěsné zábrany k izolaci potrubí.

Otázka: Co když je moje potrubí z nerezové oceli nebo vyžaduje hygienické podmínky?

Odpověď: Celou podpěru vyrábíme z nerezové oceli 304L nebo 316L s mořenými a pasivovanými povrchy, vhodné pro mytí a potravinářská prostředí.

Otázka: Mohu získat protipožární verzi?

A: Ano. Můžeme začlenit pasivní protipožární materiály dimenzované na vystavení celulóze nebo proudovému požáru, přičemž udrží nosnou integritu po požadovanou dobu.

Izolovaná podpěra potrubí je malou součástí velkého projektu, ale selhávající – rozdrcená izolace, rozštěpená parozábrana, zadřená posuvná deska – si může vynutit neplánované odstavení. Tuto podporu poskytujeme již více než deset let a dodáváme ji do více než 45 zemí, přičemž více než 70 % našeho podnikání pochází od stálých zákazníků. Tento záznam existuje, protože s každou podporou zacházíme jako s navrženou sestavou, nikoli se skladovou položkou. Pošlete nám svůj plán potrubí a specifikace izolace. Do jednoho dne vrátíme návrh s rozměry a pevnou cenu.
