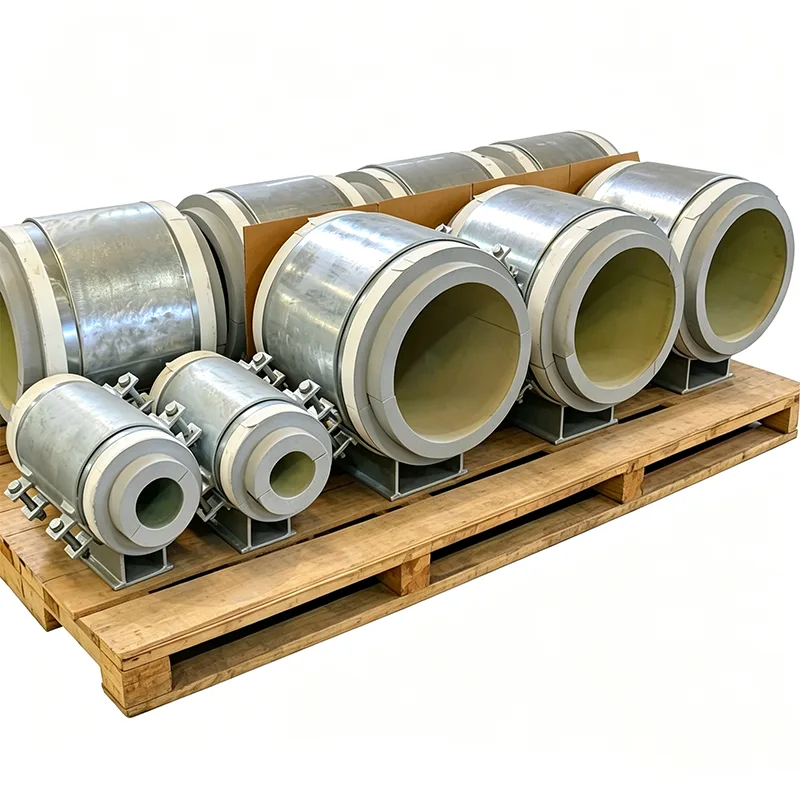

Předizolovaná kluzná podpěra potrubí

Trubka, která se při změnách teploty roztahuje a smršťuje, se musí pohybovat ve svých podpěrách. Potrubí, které musí zůstat izolované, potřebuje neporušený tepelný plášť. Splnění obou požadavků na stejném podpěrném bodě obvykle znamená instalaci samostatné kluzné desky a následné řezání izolace kolem ní na místě – sekvence, která ponechává prostor pro nesouosost, stlačenou izolaci a nespolehlivé parotěsné těsnění. Předizolovaná kluzná podpěra potrubí to řeší integrací posuvného mechanismu a izolačního bloku do jediné továrně smontované jednotky, která dorazí na místo připravená přijmout potrubí a přilehlou izolaci.

Tyto integrované kluzné podpěry vyrábíme v našem závodě v Yangzhou od roku 2012 pro parní potrubí, sítě chlazené vody a kryogenní přenosové potrubí ve více než 45 zemích. Každá sestava je navržena tak, aby se trubka volně pohybovala, izolace zůstala neporušená a nosná ocel měla bezpečnou teplotu.

Jak spolu fungují posuvné a izolační funkce

Nosné těleso obsahuje pevný izolační blok s vysokou hustotou, který přenáší zatížení potrubí ze sedla dolů na základní desku. Žádný kov se nedotýká kovu v dráze zatížení: jako tepelná izolace funguje samotná izolace. Pod izolačním blokem je během výroby přesně umístěn kluzný pár s nízkým třením.

Horní posuvný díl je leštěný nerezový plech nalepený na spodní stranu izolačního bloku nebo na mezilehlou roznášecí desku.

Spodní posuvná součást je PTFE nebo grafitem impregnovaná podložka připevněná k horní části ocelové základní desky.

Celé rozhraní posuvu je uzavřeno v nosném tělese, chráněno před stavebním prachem, větrem navátým pískem a vlhkostí, které by mohly časem zvýšit tření nebo způsobit korozi.

Plocha povrchu posuvu a délka dráhy se vypočítá z dat analýzy napětí potrubí. Přidáváme velkorysou rezervu nad maximální očekávaný posun, takže ani neobvyklý přechodný jev neposune podporu mimo její navržený rozsah.

Izolace, která funguje při vaší provozní teplotě

Materiál izolačního bloku je vybírán pro specifické tepelné podmínky vaší linky, není vybírán z univerzálních zásob. Naše standardní materiálové možnosti zahrnují:

PIR s vysokou hustotou (polyisokyanurát): pro chlazenou vodu, solanku a studené rozvody až do -50 °C.

Buněčné sklo: pro kryogenní aplikace až do -196 °C, kde je kritická nepropustnost vlhkosti.

Křemičitan vápenatý: pro páru, horký olej a procesní linky do 650°C.

Desky na bázi perlitu nebo mikroporézní desky: pro aplikace vyžadující velmi nízkou tepelnou vodivost při extrémních teplotách.

Každý blok je opracován tak, aby odpovídal průměru trubky a tloušťce izolace specifikované pro daný projekt. Jeho pevnost v tlaku je ověřena při plném zatížení hydrotestem, nejen proti provozní hmotnosti, aby se zabránilo rozdrcení během uvádění do provozu.

Parozábrana, která se nepřeruší

Kovové tělo boty je vyrobeno s integrovanou těsnicí přírubou. Když pracovníci staveniště instalují izolaci potrubí a vnější plášť, přivedou parozábranu přímo k této přírubě a utěsní ji lepidlem nebo páskou. Výsledkem je souvislá, kontrolovatelná obálka, která prochází přímo přes místo podpory – žádné mezery, žádné ručně řezané záplaty, žádné spoléhání se pouze na tmel aplikovaný na místě.

Dokumentace a spolehlivost

Každá předizolovaná kluzná podpěra se dodává s kompletní sadou dokumentace:

Certifikáty EN 10204 Typ 3.1 pro všechny ocelové díly.

Technické listy izolačních materiálů s hodnotami tepelné vodivosti a pevnosti v tlaku při návrhové teplotě.

Certifikáty koeficientu tření kluzné desky, ověřené laboratorními zkouškami.

Rozměrové zprávy potvrzující rozsah pojezdu, tloušťku bloku a rozměry základní desky.

Běžné aplikace

Rozvaděče pro parní a kondenzátní potrubí v elektrárnách a průmyslových zařízeních.

Vedení chlazené vody a dálkového chlazení, kde jsou kluzné podpěry umístěny na dlouhých přímých tratích.

Kryogenní potrubní galerie, kde tepelné smrštění vyžaduje spolehlivou kluznou plochu s nízkým třením.

Jakýkoli izolovaný potrubní systém, kde by kluzné desky montované na místě zpomalily instalaci izolace a způsobily by potíže při kontrole.

Proč Tianshun?

Posuvná podpěra, která po několika tepelných cyklech spojí nebo rozdrtí svou izolaci, není podpěra skluzu – je to budoucí zakázka na opravu. Náš továrně integrovaný přístup eliminuje variabilitu montáže na místě a zajišťuje, že kluzné plochy jsou vyrovnány, izolační blok je plně podepřen a parozábrana může být čistě provedena týmem stavby. S více než 70% opakovanou obchodní a technickou podporou, která začíná vaší izometrií, dodáváme produkt, který funguje předvídatelně od prvního zahřátí do posledního.

FAQ

Otázka: Lze vyměnit kluzný povrch, pokud se opotřebuje?

Odpověď: Kluzné plochy jsou uzavřeny a spojeny v rámci tovární sestavy, takže výměna na místě není praktická. Materiály, které používáme, jsou dimenzovány na desítky let pohybu při projektovaném zatížení a ke každé objednávce poskytujeme údaje o testech tření.

Otázka: Jaký teplotní rozsah je pokryt?

A: Od -196 °C (lehčené sklo) do +650 °C (křemičitan vápenatý). Vyšší teploty lze zvládnout pomocí speciálních materiálů — kontaktujte náš technický tým.

Otázka: Jak zabráníte tomu, aby se izolační blok odřízl posuvným působením?

A: Kluzná rovina je umístěna pod izolačním blokem a tuhá deska pro rozložení zátěže je odděluje. Izolace je vystavena pouze tlakovému zatížení; kluzné síly se přenášejí přímo mezi kovovými povrchy.

Otázka: Mohu získat kluznou podpěru, která také vede trubku bočně?

A: Ano. K nosnému tělesu můžeme přidat integrální vodicí desky, které umožňují axiální pohyb a zároveň omezují boční posuv.
