Potrubní kompenzátory jsou flexibilní komponenty instalované v potrubních systémech, které absorbují rozměrové změny způsobené tepelnou roztažností a smršťováním a také tlumí vibrace, snižují hluk a kompenzují drobné odchylky instalace. Bez kompenzátorů by tepelný nárůst v dlouhých potrubích generoval enormní napětí, které může poškodit čerpadla, ventily, trysky a samotné potrubí.Technologie potrubí Yangzhou Tianshunvyrábí tři hlavní skupiny kompenzátorů – kovové vlnovce, pryž a tkaninu – z nichž každá je navržena pro konkrétní tlak, teplotu a podmínky média.

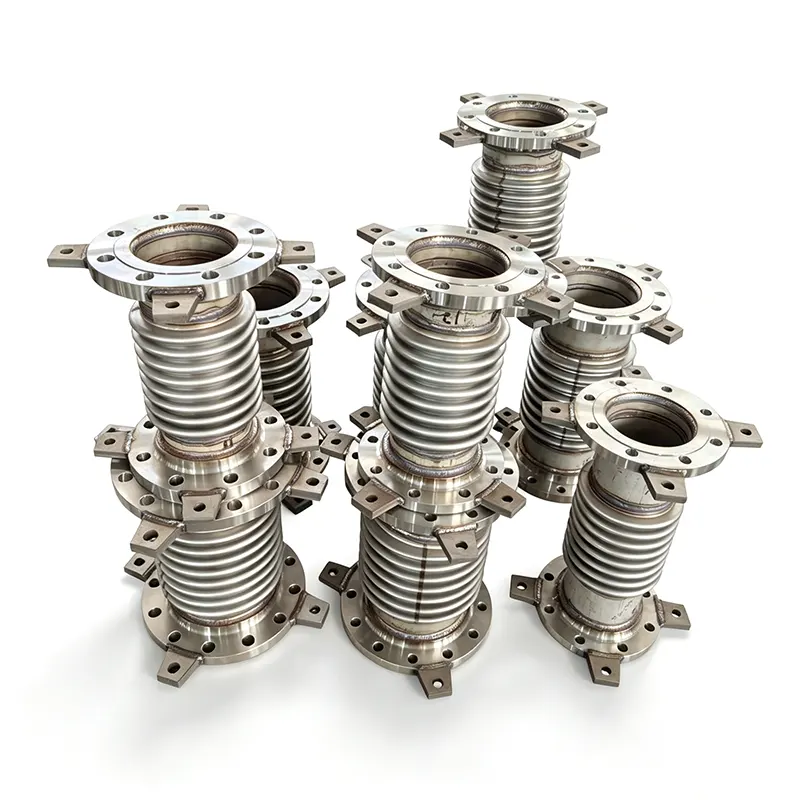

Kovové kompenzátory, nazývané také vlnovcové kompenzátory, jsou vyrobeny z jednoho nebo více vlnovcových prvků z nerezové oceli kombinovaných s koncovými armaturami, jako jsou příruby, přivařovací konce nebo závitové spoje. Jsou určeny pro tlakové potrubní systémy a mohou absorbovat axiální, boční a úhlové pohyby jednotlivě nebo v kombinaci.

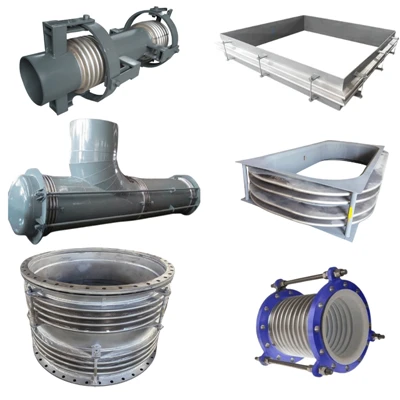

Konfigurace sahají od jednoduchých jednoosých jednotek až po složité vázané, univerzální, kloubové a tlakově vyvážené konstrukce, které obsahují tlakovou sílu nebo omezují pohyb do konkrétních rovin. Vlnovce jsou obvykle vyrobeny z nerezové oceli 304, 321 nebo 316L s možnostmi vysoce legovaných slitin, jako je Inconel nebo Hastelloy pro korozivní nebo vysokoteplotní provoz. Hodnoty tlaku pokrývají plné vakuum až několik stovek barů, v závislosti na průměru a počtu vlnovcových vrstev.
| Položka parametru | Příklady společných hodnot |
| Jmenovitý průměr (DN) | DN50 - DN3000 (Nestandardní rozměry lze vyrobit podle výkresů.) |
| Návrhový tlak (PN) | PN10, PN16, PN25, PN40 |
| Návrhová teplota | -196 °C až +800 °C |
| Materiál vlnovce | SS304, SS316L, Inconel 625 |
| Typ připojení | Příruba, svařování |
| Kapacita pohybu | Axiální, boční, úhlové (mm/°) |
| Únavový život | 1000, 3000, 5000 cyklů |
Pryžové kompenzátory nabízejí lehkou, vibrace tlumící alternativu ke kovovým jednotkám pro nízkotlaké aplikace. Jsou vyrobeny ze zesíleného syntetického kaučuku, jako je EPDM, NBR, neopren nebo varianty potažené PTFE, absorbují tepelné pohyby, snižují hluk přenášený konstrukcí a vyrovnávají nesouosost mezi potrubím a zařízením. Jsou široce používány při úpravě vody, HVAC, čerpacích stanicích a chemických přenosových linkách, kde je prioritou odolnost proti korozi a tlumení nárazů.

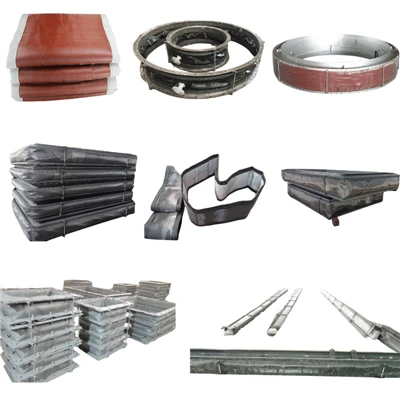

Látkové nebo nekovové kompenzátory jsou určeny především pro nízkotlaké potrubí a systémy spalin pracující při vysokých teplotách. Skládají se z několika vrstev vysokoteplotních tkanin, izolace a těsnících materiálů orámovaných kovem nebo ocelovou konstrukcí. Schopnost absorbovat velké množství axiálního, bočního a úhlového pohybu s velmi nízkou reakční silou, spoje tkaniny jsou běžné v elektrárnách, zařízeních na energetické využití odpadu, cementářských pecích a průmyslových výfukových systémech pracujících až do 1000 °C a více s vhodnou izolací.
| Tabulka parametrů | Příklady společných hodnot |
| Servisní teplota | 400 °C-1000 °C |
| Provozní tlak | ± 50 kPa (nízký tlak) |
| Typ média/plynu | Spaliny, horký vzduch, korozivní plyn |
| Vrstvy tkaniny | PTFE, silikon, keramické vlákno |
| Délka tváří v tvář | 200 mm - 500 mm (přizpůsobitelné) |
| Materiál rámu | Uhlíková ocel, Q235, SS304 |
Náš sortiment dilatačních spojů pokrývá jmenovité průměry od DN25 (1 palec) až po DN4000 (160 palců) a větší pro zakázkové látkové jednotky. Standardní rozměry tváří v tvář se řídí běžnými průmyslovými normami a zakázkové délky, pohybové kapacity a konfigurace koncovek jsou vyráběny na zakázku. Každý spoj je hydrostaticky testován a cyklicky testován podle potřeby, s plnou sledovatelností materiálu od cívky až po hotovou montáž.
Všechny kompenzátory jsou navrženy a vyrobeny v souladu s mezinárodními normami včetně EJMA, ASME B31.1, ASME B31.3, EN 14917 a GB/T 12777. Jsme také držiteli certifikace ISO 9001:2015 a můžeme dodávat jednotky s označením CE pro evropský trh.
Integrace s potrubními podpůrnými systémy
Dilatační spoje jsou téměř vždy specifikovány jako součást kompletní analýzy pružnosti potrubí, které pracují spolu s pružinovými podpěrami a tuhými podpěrami potrubí pro řízení pohybu i zatížení. U vedení s výrazným vertikálním tepelným růstem nesou variabilní pružinové závěsy nebo konstantní pružinové závěsy hmotnost trubky, zatímco kompenzátor absorbuje axiální a boční posun. U systémů vystavených dynamickým událostem, jako jsou vodní rázy nebo seismické zatížení, se hydraulické tlumiče často instalují paralelně s dilatačními spoji, aby omezily náhlý pohyb a zároveň umožnily postupný tepelný posun.
Naše kompletní produktové portfolio také zahrnuje podpěry trubkových patek, předizolované podpěry trubek pro kryogenní a vysokoteplotní vedení a kompletní řadu pružinových závěsů a podpěr – což zákazníkům umožňuje získat dilatační spojky a jejich související podpůrný hardware od jednoho výrobce.
Kompenzátory jsou specifikovány prakticky ve všech sektorech zpracovatelského průmyslu: výroba energie (tepelné, jaderné, obnovitelné), ropa a plyn (rafinérie, potrubí, LNG terminály), čištění vody a odpadních vod, petrochemické a farmaceutické závody, těžba a zpracování nerostů, výroba potravin a nápojů, dálkové vytápění a systémy HVAC budov.
Každý dilatační spoj prochází tlakovou zkouškou a kontrolou rozměrů před odesláním z našeho výrobního závodu o rozloze 35 000 m² v Jiangsu v Číně. Náš inženýrský tým podporuje zákazníky při výpočtech pohybu, poradenství při výběru materiálu a vlastních recenzích návrhu. Standardní dodací lhůty se pohybují od dvou do čtyř týdnů v závislosti na velikosti a složitosti a urychlené objednávky lze vyřídit po předchozí dohodě. S více než 14letými zkušenostmi s dodávkami potrubních komponent do více než 45 zemí poskytujeme služby EPC dodavatelům, inženýrským firmám a koncovým uživatelům po celém světě.
Jaký typ kompenzátoru si mám vybrat — kovový, pryžový nebo látkový?
Vyberte na základě tlaku, teploty a média. Kovové vlnovcové spoje zvládají vysoký tlak a široký teplotní rozsah a jsou výchozí pro procesní potrubí. Pryžové spoje vynikají tlumením vibrací a odolností proti korozi ve vodě a mírných chemikáliích. Látkové spoje se používají pro velkoprůměrové, nízkotlaké a vysokoteplotní potrubí, jako jsou spalinové a výfukové systémy.
Jaké pohyby může dilatační spára absorbovat?
V závislosti na konstrukci mohou dilatační spáry absorbovat axiální (stlačení/protažení), boční (kolmé posunutí) a úhlové (rotace) pohyb, a to buď jednotlivě nebo v kombinaci. Jednotlivé měchové jednotky primárně zvládají axiální pohyb, zatímco univerzální, kloubové a kardanové konstrukce se používají pro boční a úhlové posunutí.
Potřebuji pružinové podpěry, když instaluji dilatační spoj?
Ve většině případů ano. Kompenzátory absorbují tepelný pohyb, ale nejsou navrženy pro přenášení hmotnosti potrubí. Variabilní pružinové závěsy nebo konstantní pružinové závěsy podporují vlastní zatížení potrubí a obsahu a zároveň umožňují volný pohyb kompenzátoru. Správný výběr podpěry je součástí úplné analýzy napětí potrubí.
Jaké normy dodržují vaše dilatační spáry?
Naše kovové kompenzátory jsou navrženy podle norem EJMA a splňují normy ASME B31.1, ASME B31.3, EN 14917 a GB/T 12777. Pryžové a látkové jednotky se řídí platnými normami ISO, EN a ASTM. Označení CE a kontrola třetí stranou jsou k dispozici na vyžádání.
Jaká je typická životnost dilatační spáry?
Životnost závisí na teplotě, tlaku, cyklech pohybu, korozi média a kvalitě instalace. Správně dimenzovaný a nainstalovaný kovový vlnovcový spoj obvykle vydrží 10 až 20 let v běžném průmyslovém provozu. Gumové a látkové spoje mají obecně kratší životnost a jsou považovány za vyměnitelné opotřebení. Na vyžádání můžeme poskytnout údaje o únavovém cyklu pro konkrétní provedení měchů.
