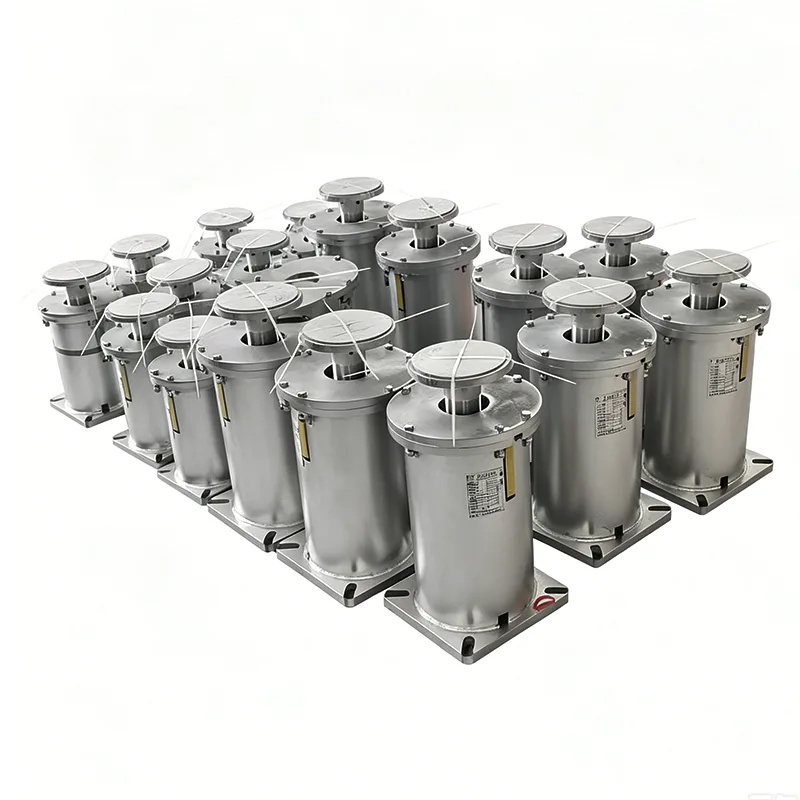

Pružinové podpěry pro vysoké zatížení pro tepelnou roztažnost průmyslového potrubí a nosné zatížení

Vyráběli jsme pružinové podpěry naTianshunjiž 14 let. Nejedná se o nejkřiklavější část potrubního systému, ale když se tepelná elektrárna spustí nebo se potrubí LNG ochladí, jsou to komponenty, které tiše vykonávají těžkou práci. Více než 70 % našich objednávek pochází od stálých zákazníků – EPC, inženýrských firem a majitelů závodů, kteří vyzkoušeli zbytek a zůstávají s námi. Naše pružinové podpory běží ve více než 45 zemích, od rafinérií na Středním východě po chemické závody v jihovýchodní Asii.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Když specifikujete pružinové podpory, první skutečné rozhodnutí je mezi dvěma typy. Pokud je pohyb potrubí mírný a je přijatelné nějaké kolísání zatížení, pakvariabilní podpěry pružindělat svou práci dobře a udržovat nízké náklady. Pokud připojené zařízení – jako parní turbína nebo kompresorová tryska – nesnese velké změny zatížení, potřebujetekonstantní pružinové podpěry. Udržují téměř plochou nosnou sílu v celém rozsahu zdvihu. Naši inženýři vám pomohou vybrat ten správný typ na základě vašich dat stresové analýzy, nikoli odhadů.

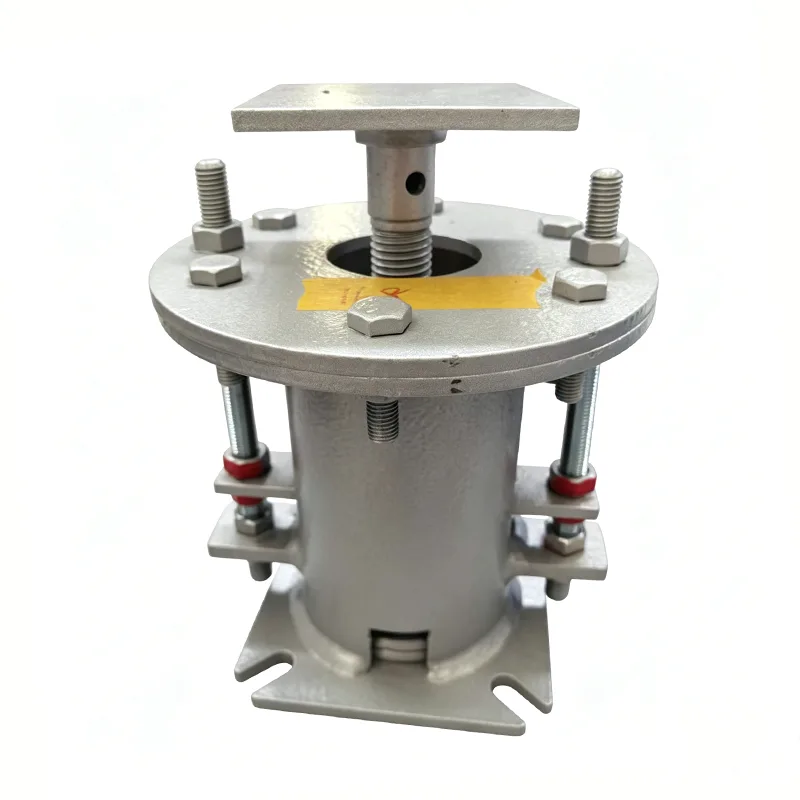

Jak pružina podporuje práci ve skutečném potrubním systému

Pružinové podpěry nefungují izolovaně. Téměř vždy jsou součástí většího podpůrného uspořádání. Typické nastavení zahrnuje pevné podpěry potrubí nebo patky potrubí pro přenášení hmotnosti, zatímco pružinová jednotka ovládá vertikální tepelný pohyb. Když potřebujete podepřít studené vedení, často kombinujeme pružinovou sestavu s předizolovanými podpěrami potrubí, abychom zabránili kondenzaci a hromadění ledu v podpěrném bodě. Mnoho klientů je také nazývá jiným názvem – pružinové závěsy – zejména pokud je jednotka zavěšeného typu s horní montáží. Stejná produktová řada, jen jiný styl montáže.

Materiály, které používáme

Na surovinách nešetříme. Každá šarže je dodávána s certifikáty mlýna a my se rádi podělíme o plnou sledovatelnost s vaším kontrolním týmem.

Všechny materiály pocházejí ze schválených čínských oceláren. Pokud váš projekt vyžaduje konkrétní jakost, jako jsou duplexní nerezové nebo vysokoteplotní slitiny, dejte nám vědět.

Normy, které dodržujeme

Standardně vyrábíme podle následujících norem a na požádání se můžeme přizpůsobit jiným:

ASME B31.3 – Procesní potrubí

ANSI/MSS SP-58 – Podpěry a závěsy potrubí

GB/T 17116 – Čínská norma pro podpěry potrubí

Dostupné také pro DIN, JIS nebo specifikaci vašeho projektu

Naše továrna je držitelem certifikace ISO 9001:2015 a s každou zásilkou vyrábíme plnou certifikaci materiálu EN 10204 3.1.

Časté otázky našich zákazníků

Q1: Proměnná nebo konstantní – jak se rozhodnu?

Pokud posun vašeho potrubí není velký a kolísání zatížení, řekněme, 10-25% je v pořádku, variabilní podpora pružiny bude fungovat dobře a bude levnější. Pokud má připojené zařízení přísné povolené zatížení trysky (typické pro vstupy do turbíny, připojení kompresoru nebo potrubí reaktoru), použijte konstantní pružinovou podporu. Zašlete nám své izometrické údaje o zátěži nebo údaje o přemístění a my vám doporučíme správný model – bez poplatku.

Q2: Jaké nosnosti a cestovní rozsahy můžete dodat?

U variabilních pružinových podpěr pokrývá naše standardní řada několik set kilogramů až přes 20 metrických tun na jednotku. Konstantní pružinové podpěry mohou u silnostěnných linek přesáhnout 30 tun. Zdvih: typicky 0–150 mm pro variabilní jednotky a až 300 mm nebo více pro konstantní typy. Vlastní rozsahy pojezdů a nastavení zatížení jsou pro nás rutinou.

Q3: Jak dlouho trvá doručení?

Skladové a polotovarové komponenty: 20–25 dní. Plně přizpůsobené objednávky: 30–40 dní. Pokud má váš projekt napjatý harmonogram, promluvte si včas s naším prodejním týmem – často dokážeme uspořádat výrobní sloty, abychom dodrželi kritické termíny.

Q4: Jak je zabalíte pro export?

Menší jednotky jdou do fumigovaných dřevěných beden. Větší sestavy jsou přišroubovány na ocelové palety nebo svařované rámy s vodotěsným obalem. Pravidelně zasíláme do přístavů na Středním východě, v jihovýchodní Asii, Evropě a Jižní Americe. Za poslední tři roky jsme neměli jedinou reklamaci poškození při přepravě.

Q5: Můžete nám ukázat reference projektu?

Ano. Dodali jsme pružinové podpěry a kompletní sady potrubních závěsů pro elektrárny s kombinovaným cyklem na Středním východě, zařízení na zpracování niklu v Indonésii, chemické závody v Brazílii a konvenční ostrovní potrubí v čínských jaderných projektech. Kontaktujte nás pro referenční seznam, který odpovídá vašemu oboru.

Testování před odesláním

Každá jarní podpora, která opouští naši továrnu v Yangzhou, prochází těmito kontrolami:

Vizuální a rozměrová kontrola

Vzorkování volné výšky a tuhosti pružiny

Plná zátěž před kompresí a test obnovy

Kalibrace cestovní váhy

Ověření křivky zatížení vs

Uvnitř obálky zásilky přikládáme zkušební protokol a materiálové certifikáty. Pokud to vaše smlouva vyžaduje, je k dispozici svědecká kontrola třetí stranou společností SGS, BV nebo TÜV.

Přizpůsobení je zde normou

Zhruba polovina našich zakázek začíná zákaznickým výkresem nebo sadou konstrukčních podmínek, nikoli standardním číslem dílu. Chcete-li získat cenovou nabídku, stačí nám sdělit:

Typ montáže: horní závěs nebo základna

Teplá zátěž a studená zátěž

Očekávaný pohyb potrubí (nahoru nebo dolů)

Detaily připojení nebo vlastní výkres

Množství

O zbytek se postaráme my – speciální nátěry, nerezové kování, vysokoteplotní pružinový materiál, nestandardní velikosti pouzdra, to vše.

Způsob, jakým to vidíme

Pružinové podpěry nejsou žádná velká věda, ale musí být provedeny správně. Dobře postavená pružinová sestava bude sedět klidně 15 nebo 20 let. Špatný se během měsíců projeví jako prasklý svar nebo prověšená čára. V Tianshunu je stavíme tak, jako bychom je vkládali do vlastního závodu. To znamená žádné zkratky v materiálu, žádné vynechání testů a žádná překvapení na poslední chvíli při dodání.

Pokud váš další projekt vyžaduje pružinové podpěry, pružinové závěsy, konstantní pružinové podpěry nebo předizolované potrubní patky, zašlete nám své požadavky. Poskytneme vám spravedlivou tovární cenu a technický návrh, který skutečně dává smysl. Můžete také navštívit naši továrnu v Yangzhou – dejte nám vědět kdy.
