Tepelně účinné předizolované podpěry potrubí pro uchování tepla a rychlou instalaci v terénu

Pokud jste někdy ve vlhkém dni procházeli kolem potrubí s chlazenou vodou a všimli jste si mokré skvrny kolem podpěry potrubí, přesně jste viděli, čemu má předizolovaná podpěra potrubí zabránit. NaTianshunvyrábíme tyto podpěry pro studené linky, kryogenní potrubí a horké procesní linky, kde izolace musí zůstat souvislá přímo skrz podpěrný bod. Více než 14 let jsme je dodávali do terminálů LNG, zařízení na dálkové chlazení, zařízení na zpracování potravin a všude tam, kde se setkávají studené potrubí a okolní vzduch.

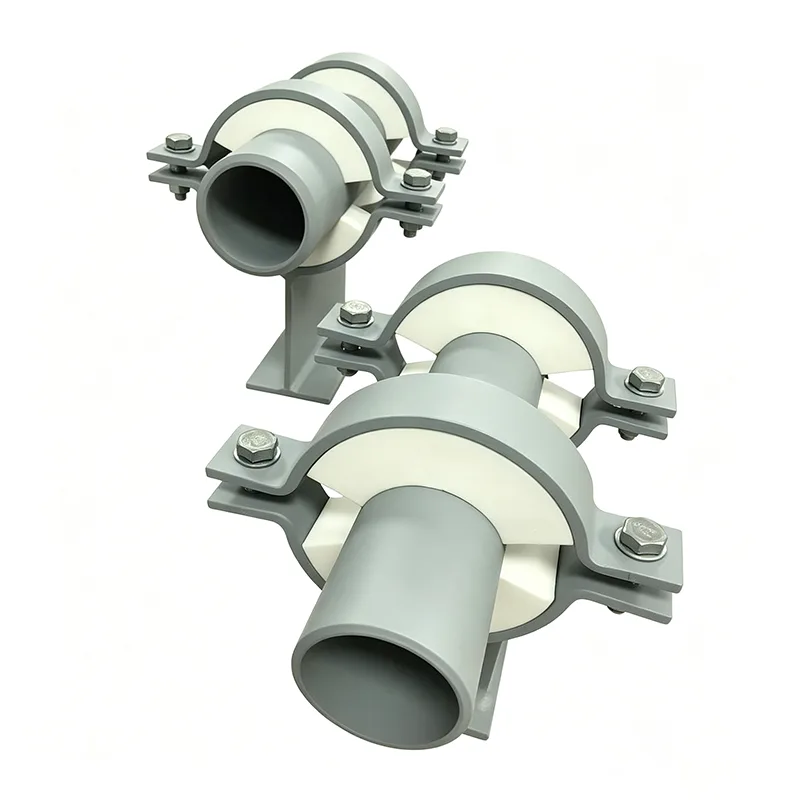

Standardní potrubní patka nebo podpěra potrubí funguje dobře pro neizolovaná vedení, ale jakmile přidáte izolaci, vytvoříte problém: podpěrný bod se stane tepelným mostem. Na studené lince to znamená kondenzaci, hromadění ledu a nakonec korozi. Na horké lince je to cesta pro únik tepla přímo do konstrukční oceli. Předizolovaná podpěra potrubí to řeší vložením tuhého izolačního bloku do samotné podpěrné patky – trubka zůstane izolovaná, zatížení se přenese a rosný bod zůstane tam, kde má.

Předizolované podpěry potrubí nejsou jen izolace s kovovým držákem kolem nich. Jsou nosnými konstrukčními prvky a musí zvládat stejnou hmotnost, pohyb a příležitostná rázová zatížení jako jakákoliv trubková botka. Na vertikálních trasách, kde šňůra také potřebuje absorbovat tepelný pohyb, je často dodáváme vedle sebepružinové věšákynebovariabilní podpěry pružin. Na dlouhých horizontálních stojanech pracují společně s konstantními pružinovými podpěrami v kritických bodech připojení, což zajišťuje, že studené potrubí je všude plně podepřeno a plně izolováno.

Standardy, podle kterých vyrábíme

ANSI/MSS SP‑58 – Podpěry a závěsy potrubí

ASME B31.3 a B31.1 – Procesní a výkonové potrubí

EN 13480 – Kovové průmyslové potrubí (pokud je použitelné)

GB/T 17116 – Čínská norma pro podpěry potrubí

Náš tovární systém kvality je certifikován podle ISO 9001:2015 a u každé objednávky poskytujeme plnou sledovatelnost materiálu. Pro LNG a kryogenní projekty můžeme také zahrnout certifikáty nízkoteplotních nárazových zkoušek ocelových komponentů.

Běžné otázky

Q1: Jak zjistím, jakou tloušťku izolace potřebuji?

Tloušťka izolace podpěry by měla odpovídat tloušťce izolace potrubí nebo by měla být o něco menší (ale ne moc), aby se zabránilo vytvoření mezery. Pokud má vaše trubka 80 mm pěnového skla, vložíme dovnitř boty minimálně 70–80 mm izolace. Přesný počet závisí na požadavku na tepelnou vodivost a na riziku povrchové kondenzace. Pošlete nám svou specifikaci izolace a my ji přizpůsobíme.

Q2: Zvládnou předizolované podpěry potrubí horké vedení nebo jsou určeny pouze pro studené?

Obě. Zabraňují tepelným ztrátám na parním a horkém olejovém potrubí stejně dobře jako zabraňují kondenzaci na studených potrubích. Pro vysokoteplotní aplikace nad 200 °C vybíráme izolační materiály, jako je minerální vlna nebo křemičitan vápenatý, které se při zvýšených teplotách nerozkládají.

Q3: Jsou tyto podpěry svařitelné na místě nebo se dodávají jako kompletní sestava?

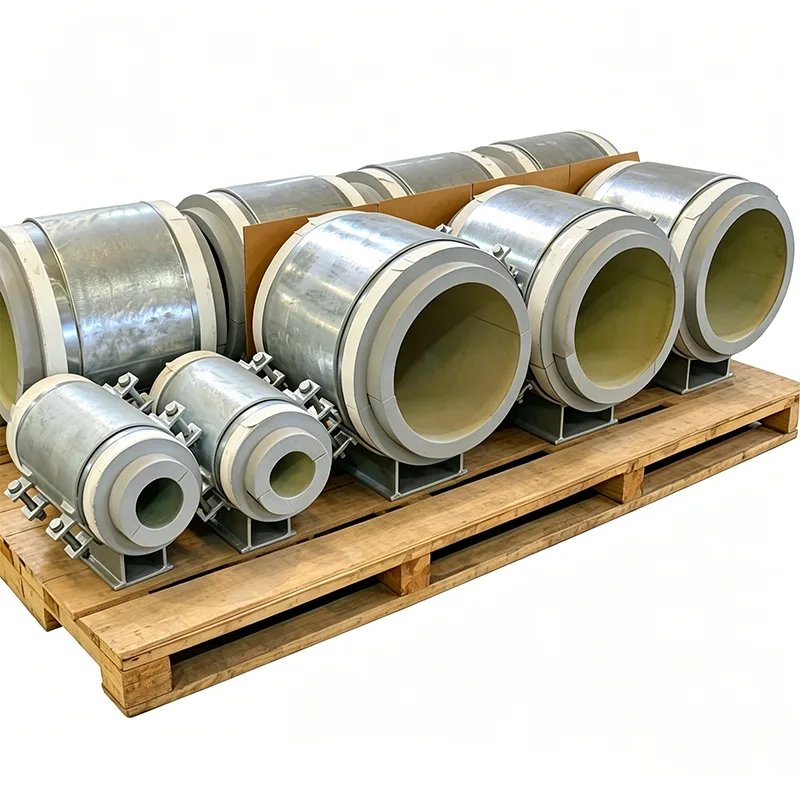

Naše předizolované podpěry se obvykle dodávají jako kompletní sestava připravená k přivaření nebo upnutí na trubku. Izolační blok je předem vlepen do ocelového sedla a parozábrana je z výroby utěsněna. To ušetří obrovské množství práce v terénu ve srovnání se stavbou izolační krabice kolem standardní boty na místě.

Q4: Můžete navrhnout posuvnou předizolovanou podpěru potrubí?

Ano. Na spodní stranu základní desky přilepíme PTFE posuvnou desku nebo zajistíme povrch z leštěné nerezové oceli. To umožňuje, aby se potrubí pohybovalo axiálně a přitom zůstalo plně izolované. Nabízíme také vedené verze s bočními dorazy, které jsou navrženy podle vašich požadavků na pohyb potrubí.

Q5: Jak je zasíláte bez poškození izolace?

Izolační blok je zapuštěn uvnitř ocelového sedla a chráněn základní deskou. Přidáme také dočasnou ochranu hran a každou podpěru zabalíme do dřevěné bedny nebo na paletu s pěnovou výplní kolem izolace. Odeslali jsme jich tisíce na Střední východ a do jihovýchodní Asie a izolace poškozená kondenzací není problém, který vidíme.

Testování a zajištění kvality

Každá předizolovaná podpěra potrubí prochází kontrolami, které přesahují rozměrovou kontrolu:

Ověření pevnosti v tlaku izolační dávky

Test absorpce vody pro pěny s uzavřenými buňkami (podle ASTM C272 nebo podobné)

Integrita spojení mezi izolací a ocelovým sedlem (vizuální a mechanická zkouška poklepem)

Rozměrová kontrola poloměru sedla, rovinnosti základny a vyrovnání otvorů pro šrouby

Kontrola kontinuity parotěsné zábrany

Nosný test na kompletní montáži pro kritické nebo prototypové zakázky

Dokumentace obsahuje materiálové certifikáty pro ocel a izolaci, souhrn zkoušek a fotografický záznam každé označené podpory před zabalením.

Nabízíme přizpůsobení

Předizolované podpěry potrubí jsou téměř vždy na zakázku. Některé z variací, které jsme vyrobili:

Nadměrná sedla pro potrubí LNG o velkém průměru (až 60")

Vertikální podpěry stoupaček s integrovaným izolačním blokem

Kotevní předizolované podpěry pro pevné body

Ohnivzdorná izolace (minerální vlna nebo pěna s intumescentním povlakem) pro požárně odolné zóny

Sedlo a hardware z nerezové oceli pro pobřežní nebo pobřežní instalace

Dělená skořepina pro dodatečnou montáž na stávající vedení pod napětím bez řezání

Nemusíte instalovat izolaci kolem naší podpory. Postavíme podporu kolem vaší izolace.

Věci, které jsme se naučili ze skutečných instalací

Vždy zvažte parozábranu. Na studených linkách si vlhkost najde cestu do izolačního bloku, pokud těsnění není dokonalé, a jakmile je izolace mokrá, její tepelné vlastnosti spadnou z útesu. Utěsnění hran věnujeme zvýšenou pozornost a doporučujeme týmu na místě zkontrolovat bariéru před a po svařování.

Ve vertikálním potrubí může předizolovaná podpěra potrubí vyžadovat jiné uspořádání přenosu zatížení než horizontální. Izolační blok nese plnou váhu v tlaku u vodorovných linií, ale u svislých linií podpěra často potřebuje ocelový smykový límec, který zapadne do izolace. To můžeme zahrnout do designu.

Pokud bude trubka podrobena hydrotestu, vezměte v úvahu, že trubka bude mít během zkoušky okolní teplotu a může se potit. To je normální, ale je to také poprvé, kdy mnoho týmů na webu vidí kondenzaci na podpoře. Poznámka v instalační příručce vysvětlující to může ušetřit spoustu zbytečných dotazů.

Při objednávání nám uveďte rozpis potrubí, typ a tloušťku izolace a konstrukční pohyb (pokud je posuvný). Tyto tři datové body nám umožňují navrhnout technicky spolehlivý design v první citaci bez přemísťování tam a zpět.

Proč Tianshun pro předizolované podpěry potrubí?

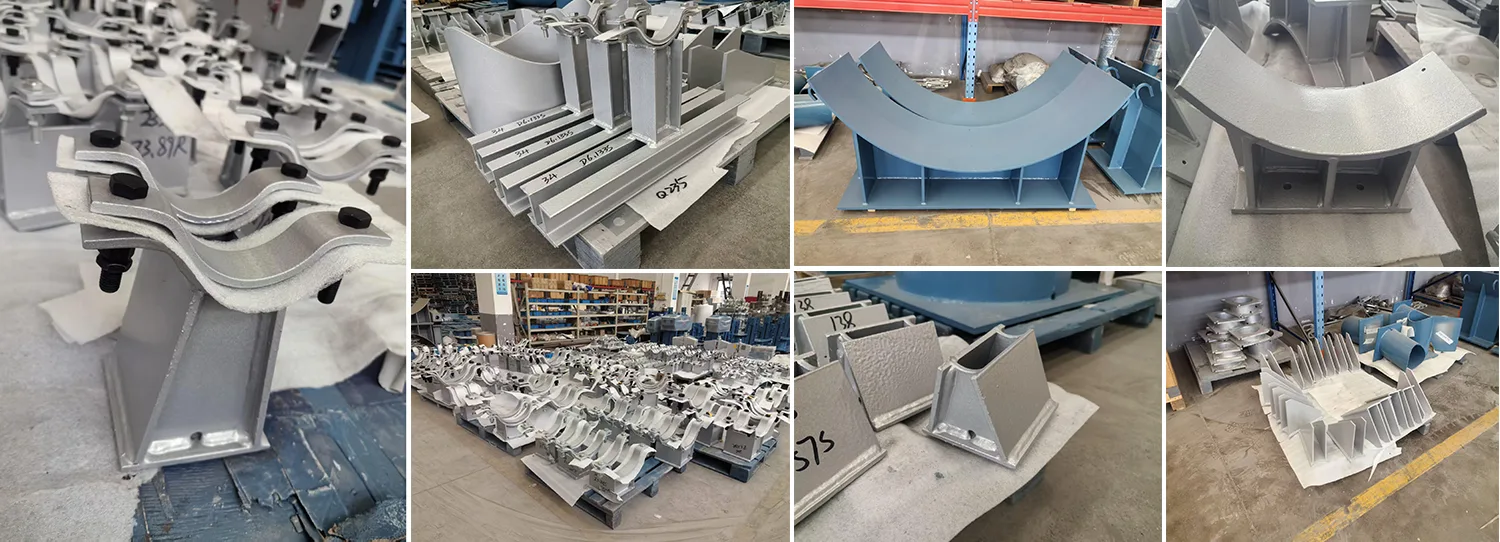

Předizolovaná podpěra potrubí se nachází na křižovatce stavebního inženýrství a tepelného návrhu. Pokazíte-li kteroukoli část, podpěra buď mechanicky selže, nebo nasákne vlhkostí a přestane izolovat. Oba díly vyrábíme správně již 14 let a naše továrna v Jang-čou má výrobní linku nastavenou tak, aby je stavěla efektivně – od řezání ocelového sedla po lepení izolace a utěsnění parozábrany.

Přes 70 % našich objednávek pochází od zákazníků, kteří nás jednou otestovali a stále se vraceli. Předizolované podpěry dodáváme po celém světě, často ve svazku s našimi podpěrami trubek, pružinovými závěsy a konstantními podpěrami pružin, takže celý balíček podpěr trubek dorazí společně, označený a připravený k instalaci.

Pokud má váš příští projekt studené vedení, kryogenní vedení nebo izolované horké vedení, které vyžaduje řádnou tepelnou izolaci v podpěrných bodech, zašlete nám svou specifikaci izolace a seznam podpory potrubí. Vypracujeme cenovou nabídku přímo z výroby s jasným harmonogramem dodávek. Jako vždy jste vítáni navštívit naši továrnu a sledovat, jak tyto podpěry vyrábíme a testujeme před jejich odesláním.
