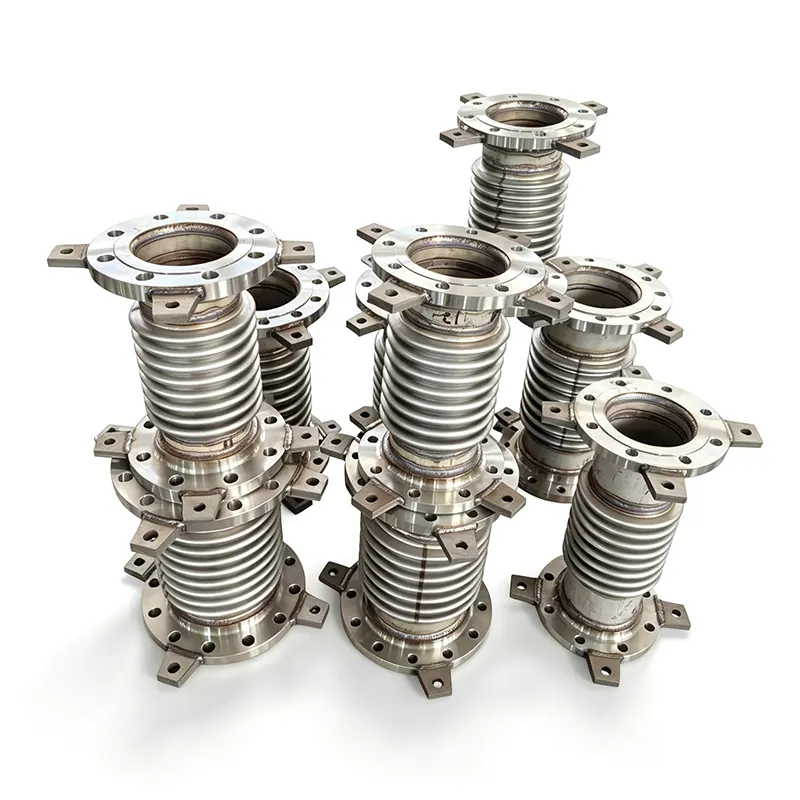

Jak může kovový vlnovcový kompenzátor zlepšit bezpečnost, flexibilitu a životnost potrubí

Tianshun, výrobce průmyslových potrubních komponent, dodáváMetal vlnovcový dilatační spojřešení navržená tak, aby vyhovovala tepelné roztažnosti, absorbovala pohyb potrubí a podporovala spolehlivý provoz v náročných průmyslových podmínkách. Výběrem vhodného materiálu vlnovce, konfigurace pohybu a jmenovitého tlaku mohou inženýři snížit nadměrné namáhání potrubí, chránit připojená zařízení a zlepšit dlouhodobý výkon průmyslových potrubních systémů.

Kovový vlnovcový kompenzátor je pružná potrubní součást, která kompenzuje rozměrové změny způsobené kolísáním teplot, mechanickým posunem a zvoleným provozním zatížením. Jeho vlnitý kovový měch může pojmout axiální, boční nebo úhlový pohyb v závislosti na konstrukci. Mezi běžné aplikace patří výroba energie, petrochemické zpracování, dálkové vytápění, úprava vody a průmyslová výroba. Výběr správného spoje vyžaduje pečlivé vyhodnocení provozního tlaku, teploty, kompatibility kapalin, požadavků na pohyb, únavové životnosti a podmínek instalace. Tato příručka vysvětluje, jak fungují kovové vlnovcové kompenzátory, porovnává běžné konfigurace, nastiňuje aspekty výběru materiálu a zdůrazňuje kontroly kvality, které by měli průmysloví nákupčí projednat s kvalifikovaným dodavatelem, jako je Tianshun.

Obsah

1. Co je to kovový vlnovcový dilatační spoj?
2. Jak funguje kovový vlnovcový dilatační spoj?
3. Jaké jsou hlavní výhody?
4. Jaké typy kovových vlnovcových kompenzátorů jsou k dispozici?
5. Jak materiály a specifikace ovlivňují výkon?
6. Kde se používají kompenzátory z kovových vlnovců?
7. Jak vyberete správný dilatační spoj?
8. Jaké postupy instalace a údržby jsou důležité?
9. Často kladené otázky
10. Závěr

1. Co je to kovový vlnovcový dilatační spoj?

Kovový vlnovcový kompenzátor je flexibilní konektor instalovaný v potrubním systému, aby se přizpůsobil pohybu při zachování požadované tlakové hranice. Jeho primární součástí je tenkostěnný kovový měch tvořený řadou vln. Tyto zvlnění umožňují řízenou deformaci, aniž by bylo nutné, aby se celá trubka volně pohybovala.

Na rozdíl od tuhého potrubního spojení, které přenáší tepelný posun do okolních součástí, správně navržený dilatační spoj poskytuje určené místo pro pohyb. To pomáhá řídit zatížení přenášené na kotvy potrubí, podpěry, čerpadla, ventily a výměníky tepla.

Typická sestava může zahrnovat:

• Kovové měchy:Flexibilní prvek, který absorbuje určené pohyby.
• Koncová připojení:Příruby nebo přivařené konce, které spojují spoj s potrubním systémem.
• Vnitřní vložka:Volitelná součást, která pomáhá vést proudění a chrání měch před erozí nebo vibracemi způsobenými prouděním.
• Vnější kryt:Ochranná složka, která pomáhá chránit měch před vnějším poškozením.
• Spojovací tyče, panty nebo kardanový závěs:Komponenty používané ve specifických konstrukcích k ovládání pohybu nebo řízení tlakového tahu.

Vhodná konstrukce závisí na uspořádání potrubí, provozním prostředí a technických výpočtech. Informace o produktu naleznete na stránce produktu Tianshun Metal Bellows Expansion Joint.

2. Jak funguje kovový vlnovcový dilatační spoj?

Průmyslová potrubí se při zvýšení teploty roztahují a při ochlazování smršťují. Vibrace zařízení, instalační tolerance a strukturální posun mohou způsobit další pohyb. Pokud tyto změny nejsou náležitě přizpůsobeny, mohou zvýšit namáhání potrubí a připojeného zařízení.

Vlnitý měch se pružně deformuje v rámci svých navržených limitů pohybu a absorbuje specifikovanou část posunutí. V závislosti na konfiguraci kloubu může dojít k pohybu v jednom směru nebo prostřednictvím kombinace směrů.

• Axiální pohyb:Komprese nebo prodloužení podél osy potrubí.
• Pohyb do stran:Posun kolmo k ose potrubí.
• Úhlový pohyb:Rotace mezi připojenými částmi potrubí.

Dalším důležitým faktorem je tlakový tah. Vnitřní tlak působící na účinnou plochu měchu může generovat sílu, která musí být omezena nebo vyvážena konstrukcí systému. V závislosti na aplikaci mohou být vyžadovány kotvy, vodítka, spojovací tyče a tlakově vyvážené konfigurace.

V důsledku toho by měl být kompenzátor s kovovým vlnovcem vybrán jako součást celkové pružnosti potrubí a analýzy napětí spíše než jako samostatný doplněk.

3. Jaké jsou hlavní výhody?

Kompenzace tepelného pohybu

Kovové vlnovcové kompenzátory se přizpůsobí vypočtenému tepelnému posunu v horkých a studených potrubních systémech. To může pomoci snížit nadměrné zatížení způsobené omezeným roztahováním a smršťováním za předpokladu, že je spoj správně dimenzován a nainstalován.

Ochrana pro připojená zařízení

Nekontrolované zatížení potrubí může ovlivnit trysky čerpadla, připojení ventilů, rozhraní turbíny a připojení výměníku tepla. Správně navržený dilatační spoj může pomoci zvládnout tato zatížení tím, že umožní stanovený pohyb v uspořádání potrubí.

Přizpůsobivost náročným podmínkám

Nerezová ocel a vybrané vysoce legované materiály vlnovců mohou být specifikovány pro různé kombinace tlaku, teploty a procesního média. Příslušná třída materiálu musí být potvrzena podle skutečné chemické expozice a provozních podmínek.

Flexibilní systémový design

Axiální, univerzální, kloubové, kardanové a tlakově vyvážené konstrukce poskytují různé způsoby přizpůsobení pohybu. To umožňuje technikům přizpůsobit konfiguraci spoje uspořádání potrubí, spíše než se spoléhat na jeden návrh pro každou aplikaci.

Tyto výhody závisí na správné konstrukci, kompatibilitě materiálů, vhodných podpěrách a dodržování požadavků výrobce na instalaci. Dilatační spára nemůže kompenzovat nedostatečné podepření potrubí nebo nesprávně navržený kotevní systém.

4. Jaké typy kovových vlnovcových kompenzátorů jsou k dispozici?

Různé konfigurace dilatačních spár splňují různé požadavky na pohyb a tlak-tah. Pochopení těchto rozdílů pomáhá kupujícím určit vhodný produkt.

Pohybová kapacita každé konfigurace závisí na její geometrii, konstrukci měchu, tlaku, teplotě a požadavcích na únavu. Inženýři by měli potvrdit povolené kombinované pohyby spíše než přidávat jednotlivé hodnocení pohybu bez ověření.

5. Jak materiály a specifikace ovlivňují výkon?

Výběr materiálu ovlivňuje odolnost proti korozi, teplotní odolnost, pružnost a únavové vlastnosti. Správná specifikace musí zohledňovat procesní médium i mechanické podmínky během provozu.

• Nerezová ocel SS304:Běžná volba pro obecná průmyslová prostředí, kde je vhodná jeho odolnost proti korozi a teplotní odolnost.
• Nerezová ocel SS316L:Často se uvažuje pro aplikace vyžadující zvýšenou odolnost vůči určitým korozivním prostředím.
• Nerezová ocel SS321:Stabilizovaná třída nerezové oceli, která může být vhodná pro vybrané aplikace při zvýšených teplotách.
• Inconel 625:Slitina na bázi niklu uvažovaná pro náročné teplotní a korozní podmínky.
• Slitiny Hastelloy:Vybrané druhy mohou být vhodné pro konkrétní agresivní chemická prostředí, po posouzení kompatibility.

Publikované informace o produktech společnosti Tianshun uvádějí následující typické možnosti. Toto jsou referenční rozsahy a neměly by být interpretovány jako simultánní hodnocení pro každý návrh.

Pro vybraný spoj musí být ověřen skutečný přípustný tlak, teplota a pohyb. Tyto parametry jsou vzájemně závislé a nejnáročnější hodnota v jedné kategorii se automaticky neuplatní při změně jiných provozních podmínek.

6. Kde se používají kompenzátory z kovových vlnovců?

Kovové vlnovcové kompenzátory se používají napříč průmyslovými odvětvími, kde je důležitý řízený pohyb potrubí a spolehlivé uzavření.

• Výroba energie:Parní potrubí, kotelní systémy, přípojky turbín a sítě dálkového vytápění.
• Ropa a plyn:Potrubí rafinerie, přepravní linky uhlovodíků a vybrané vysokoteplotní procesní systémy.
• Petrochemické zpracování:Chemické výrobní linky vyžadující pečlivě vybrané materiály odolné proti korozi.
• Úprava vody:Čerpací stanice a potrubí pro přepravu vody, kde pohyb nebo vibrace vyžadují řízení.
• HVAC a služby budov:Systémy vytápění, chlazení a chlazené vody s pohybem potrubí závislým na teplotě.
• Ocelárny a hutní závody:Vybrané vysokoteplotní technologické linky a průmyslové potrubní systémy související s odsáváním.

Pro každou aplikaci by měli inženýři vyhodnotit složení kapaliny, návrhový tlak, provozní teplotu, cykly spouštění a vypínání, vibrace a potenciální přechodná zatížení. Tyto detaily určují, zda je kovový vlnovcový spoj vhodný a jaká konfigurace by měla být specifikována.

7. Jak vyberete správný dilatační spoj?

Spolehlivý proces výběru začíná přesnými provozními údaji. Volba spoje pouze na základě jmenovitého průměru trubky může mít za následek nedostatečnou pohybovou kapacitu nebo nevhodný jmenovitý tlak.

1. Definujte provozní podmínky:Zaznamenejte normální a maximální tlak, provozní a návrhové teploty, procesní média a možné přechodné podmínky.
2. Vypočítejte pohyb potrubí:Určete očekávané axiální, laterální a úhlové posunutí, včetně příslušných kombinovaných pohybů.
3. Posuďte tlakový tah:Zkontrolujte zatížení kotev, rozteč vodítek, uspořádání podpěry a to, zda je vhodný zadržený nebo tlakově vyvážený návrh.
4. Vyberte materiál:Spojte měchové slitiny a spojovací materiály s chemií kapalin, teplotou a vnějším prostředím.
5. Stanovte požadavky na únavu:Odhadněte počet a závažnost provozních cyklů a vyžádejte si výpočty na základě zamýšlených provozních podmínek.
6. Potvrďte normy a dokumentaci:Uveďte příslušné konstrukční normy, požadavky na kontrolu, materiálové certifikáty a záznamy o zkouškách.
7. Zkontrolujte instalační omezení:Zkontrolujte dostupné místo, rozměry připojení, dostupnost a požadavky na údržbu.

Tianshun poskytuje standardní a přizpůsobené možnosti kompenzátorů s kovovými vlnovci. U nestandardních systémů pomáhá sdílení výkresů potrubí a provozních dat technickému týmu vyhodnotit požadovanou konfiguraci a specifikace.

8. Jaké jsou důležité postupy instalace a údržby?

I správně navržený dilatační spoj může předčasně selhat, pokud je nainstalován nesprávně nebo je vystaven pohybu mimo stanovené limity. Instalace a údržba by se proto měla řídit schválenými výkresy a pokyny výrobce.

Kontrolní seznam instalace

• Zkontrolujte měch, zda není promáčknutý, deformovaný, zkorodovaný nebo poškozený při přepravě.
• Ověřte směr proudění, orientaci, rozměry připojení a délku instalace, pokud je to možné.
• Ujistěte se, že kotvy, vodítka a podpěry potrubí odpovídají schválenému návrhu potrubí.
• Odstraňte přepravní omezení pouze ve fázi určené výrobcem.
• Vyhněte se kroucení, neúmyslnému předpětí nebo násilnému tlačení nesprávně zarovnaných konců trubek do polohy.
• Chraňte měch před rozstřikem při svařování, nárazem a jinými nebezpečími při instalaci.
• Dokončete specifikovaný postup zkoušení tlaku nebo těsnosti pomocí schválené metody.

Průběžná kontrola

Během servisu zkontrolujte viditelné deformace, korozi, netěsnosti, neobvyklé vibrace a poškození ochranných součástí. Zkontrolujte všechny změny provozních podmínek, které by mohly ovlivnit únavovou životnost nebo pohybovou kapacitu. Intervaly kontrol by měly být založeny na náročnosti servisu, kritičnosti zařízení a příslušném programu údržby.

U vysokotlakých, vysokoteplotních systémů nebo systémů s nebezpečnými médii by měl kontrolu a opravu provádět kvalifikovaný personál v souladu s příslušnými bezpečnostními postupy. Poškozený měch by neměl být vrácen do provozu bez příslušného technického posouzení.

9. Často kladené otázky

Q1: Jaký je hlavní účel kompenzátoru kovového vlnovce?

Jeho hlavním účelem je přizpůsobit se specifikovanému pohybu potrubí způsobenému tepelnou roztažností, kontrakcí nebo jiným posunem a zároveň pomáhat zvládat zatížení přenášené potrubním systémem.

Q2: Jaký je rozdíl mezi axiálními a univerzálními kompenzátory?

Axiální dilatační spoj primárně vyhovuje stlačení a prodloužení podél osy potrubí. Univerzální dilatační spoj používá dva vlnovcové prvky oddělené středovou cívkou pro přizpůsobení většímu bočnímu pohybu s dodatečnými úhlovými schopnostmi v závislosti na jeho konstrukci.

Q3: Který materiál je nejlepší pro kompenzátor kovového vlnovce?

Neexistuje jediný nejlepší materiál pro každou aplikaci. SS304, SS316L, SS321, Inconel 625 a další slitiny mohou být vhodné za různých podmínek. Výběr by měl být založen na kompatibilitě kapalin, teplotě, tlaku, požadavcích na únavu materiálu a na technickém posouzení výrobce.

Q4: Jak dlouho může vydržet kovový vlnovcový kompenzátor?

Životnost závisí na počtu a velikosti pohybových cyklů, tlaku, teplotě, korozi, vibracích, kvalitě instalace a údržbě. Požádejte spíše o výpočet únavové životnosti pro specifikovanou provozní obálku, než abyste se spoléhali na univerzální odhad životnosti.

Q5: Odstraňuje kovový vlnovcový kompenzátor potřebu podpěr potrubí?

Ne. Dilatační spáry obecně nenahrazují potřebu vhodných podpěr potrubí, kotev a vedení. Tyto komponenty řídí hmotnost trubky, vyrovnání a pohyb tak, aby spoj fungoval v rámci svých konstrukčních limitů.

Q6: Může Tianshun vyrábět přizpůsobené kovové kompenzátory vlnovcových tvarů?

Informace o produktech Tianshun popisují standardní a přizpůsobené návrhy, včetně nestandardních rozměrů a různých materiálových možností. Kupující by měli poskytnout výkresy, provozní podmínky, požadavky na pohyb a podrobnosti připojení, aby potvrdili proveditelnost a získali cenovou nabídku specifickou pro návrh.

10. Závěr

Kovový vlnovcový expanzní spoj je důležitou součástí v průmyslových potrubních systémech, která se musí přizpůsobovat tepelným pohybům, řídit posun a chránit připojená zařízení před nadměrným mechanickým zatížením. Spolehlivý výkon závisí na výběru správného materiálu měchu, konfiguraci pohybu, jmenovitém tlaku a únavové životnosti při zajištění správné instalace a konstrukce podpory. Společnost Tianshun nabízí standardní a přizpůsobená řešení pro řadu požadavků na průmyslová potrubí s možností sledovatelnosti materiálu a kontrol popsanými v informacích o produktu. Chcete-li určit vhodnou konfiguraci pro váš projekt, prostudujte si specifikace expanzního spoje kovového vlnovce Tianshun akontaktujte náss vašimi provozními parametry, technickými výkresy a požadavky na nákup, abyste mohli prodiskutovat výběr materiálu, přizpůsobený design a řešení šité na míru vašemu potrubnímu systému.
