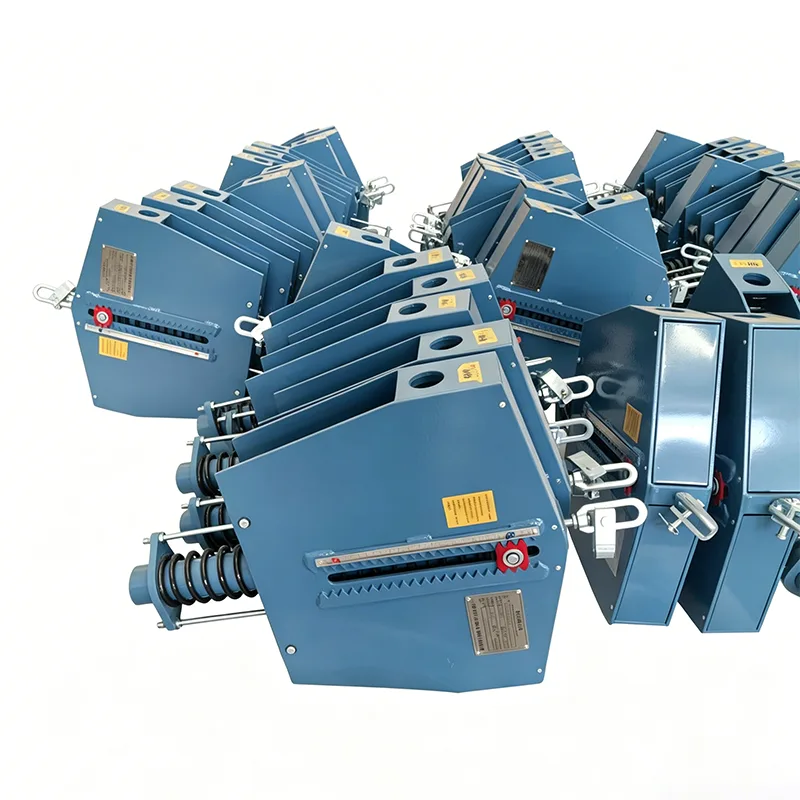

Konstantní pružinová podpora energetického potrubí

U zemního plynu, LNG, vodíkové energie a tradičních potrubních sítí pro přenos energie potrubní systémy často pokrývají složitá geografická prostředí a odolávají silné tepelné expanzi a kontrakci. Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd., podporovaná 14 lety technické akumulace v technologii podpory potrubí, speciálně vyvinula systém Energy Pipeline Constant Spring Support pro scénáře přenosu energie. Tento produkt využívá přesný momentový rovnovážný mechanismus, který zajišťuje, že nosné zatížení zůstane konstantní, když se potrubí podrobí vertikálnímu posunu velkého rozpětí. Tato funkce účinně zabraňuje dodatečnému namáhání způsobenému přenosem zátěže na citlivá zařízení, jako jsou ventily a kompresory, a je klíčovou součástí zajišťující bezpečný a stabilní provoz dálkových energetických potrubních sítí.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Technické specifikace produktu

Inženýrská adaptabilita a výhody provozu a údržby

Při samotné výstavbě a provozu energetických potrubí návrh Energy Pipeline Constant Spring Support plně řeší problematické body výstavby na místě a pozdější údržby:

Zajištění ve studeném stavu a rychlá instalace: Před dodáním je pružina předem stlačena a zajištěna v poloze instalace za studena podle protokolu o výpočtu napětí potrubního systému. K dosažení navrženého napěťového stavu je na místě zapotřebí pouze jednoduché jemné doladění závitu a fixace zakořenění, což výrazně zkracuje dobu výstavby potrubních štol.

Vizualizované monitorování provozu: Personál provozu a údržby je vybaven externími vysoce přesnými indikačními deskami posunu a stupnicí zátěže a může intuitivně posoudit, zda je potrubí v navržené pracovní poloze během každodenní kontroly bez demontáže pláště, což usnadňuje včasnou detekci sedání potrubí nebo abnormální deformace.

Flexibilní způsoby zakořenění: K dispozici jsou různá řešení pro připojení kořenů (jako jsou svařované jednotlivé desky, obruče, spojky ocelových konstrukcí atd.), kterými lze dosáhnout stabilního zakořenění, ať už jde o nadzemní potrubí, mosty přes řeku nebo tělesa zařízení.

Přísný systém kontroly výroby a kvality

Jako bezpečnostní obranná linie energetické infrastruktury se celý výrobní proces Energy Pipeline Constant Spring Support řídí přísnými standardy kontroly kvality:

Nedestruktivní testování: Všechny nosné svary a klíčové namáhané komponenty procházejí kontrolou vzhledu a nedestruktivním testováním (radiografické/ultrazvukové testování) v souladu s příslušnými národními normami, aby byla zajištěna bezchybná strukturální pevnost.

Ověření únavové životnosti: Komponenty pružin procházejí přísnými únavovými testy a procesy tepelného zpracování, aby se zajistilo, že během stovek tisíc tepelných cyklů nedojde k žádné plastické deformaci nebo lomu.

Tovární zamykání a ochrana: Každá jednotka je před dodáním vybavena polohovacím kolíkem, který zajišťuje páku v pracovní poloze za studena, aby se zabránilo poškození pružiny způsobenému náhodným posunutím během přepravy a zvedání.

Proč zvolit Tianshun's Energy Pipeline Constant Spring Support?

Hluboké zkušenosti s energetickými projekty: Produkty stabilně fungují v terminálech LNG, dálkových přepravních plynovodech zemního plynu a rafinérských projektech ve více než 40 zemích po celém světě a obstály v testech extrémních podnebí a složitých pracovních podmínek.

Technická podpora celého procesu: Poskytujeme kompletní technické služby od analýzy napětí potrubí (simulace CAESAR II), výpočtu výběru typu až po pokyny k instalaci na místě, abychom zajistili, že každá podpora přesně odpovídá pracovním podmínkám.

Spolehlivé dodávky dodavatelského řetězce: Spoléháme se na automatizované výrobní linky a kompletní testovací zařízení na naší základně Jiangsu a zajišťujeme včasné a vysoce kvalitní dodávky materiálů pro rozsáhlé energetické projekty.

Podpora plného životního cyklu: Zakládáme exkluzivní soubory projektů a poskytujeme hodnocení stavu, opětovné nastavení zátěže a výměnu během údržby při odstávce, čímž snižujeme rizika provozu a údržby potrubních sítí.
