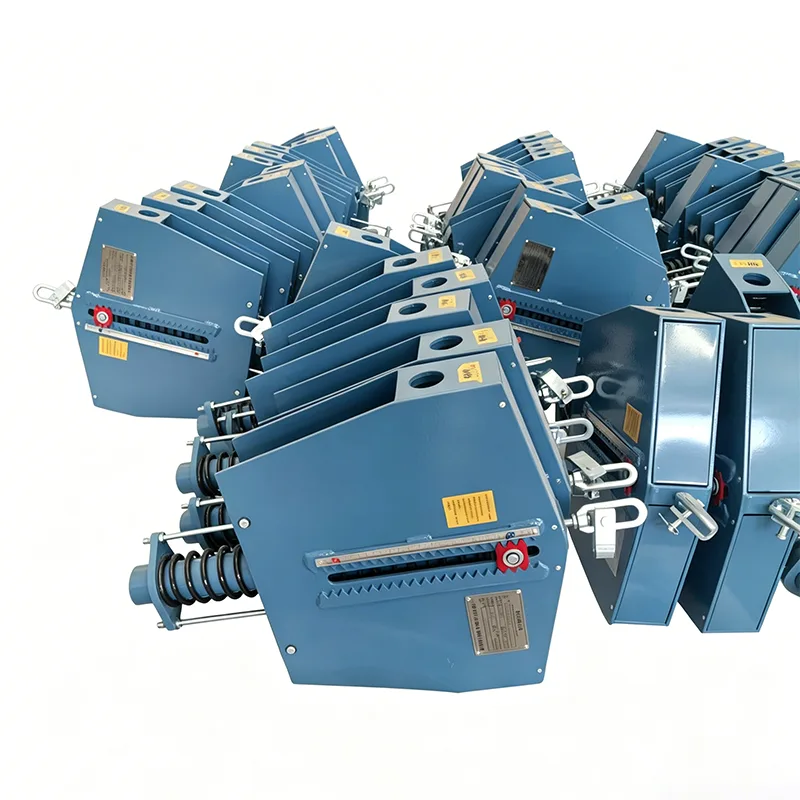

Konstantní pružinová podpora pro potrubí

Konstantní pružinová podpora pro potrubí

Při provozu průmyslových potrubních systémů vede nesprávný výběr podpůrných řešení často k řadě problémů:

▶  Nadměrné namáhání potrubí: Když vysokoteplotní potrubí prochází tepelným posunem, změny podpěrné síly způsobují praskání svaru a netěsnost spoje

▶  Poškození rozhraní zařízení: Tepelná expanze potrubí se přenáší na citlivá zařízení, jako jsou čerpadla a kompresory, což má za následek posunutí zařízení nebo selhání těsnění.

▶  Chyba vzpříčení podpěry a závěsu: Nesprávná instalace a uvedení do provozu brání pružinám v normálním fungování, což způsobuje prohýbání a deformaci potrubí

▶  Vysoké náklady na provoz a údržbu: Častá údržba a výměna ovlivňují kontinuitu výroby

K řešení těchto běžných průmyslových problémů poskytujeme vyzrálé řešení ověřené 14letou inženýrskou praxí – Constant Spring Support for Pipeline.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Technické specifikace produktu

Umístění produktu a základní hodnota

Konstantní pružinová podpěra pro potrubí je základní nosné zařízení s konstantní silou speciálně navržené pro spodní podepření potrubí, vhodné pro pracovní podmínky, kde není nad potrubím žádný zvedací prostor a je vyžadována podpěra od základu nebo plošiny směrem nahoru.

Na rozdíl od typů závěsů je pružinová podpora konstantní síly umístěna přímo na ocelové nosníky, betonové základy nebo nosné ocelové konstrukce a připojena ke dnu potrubí přes základnu. Během celého procesu vertikálního tepelného posunu potrubí vždy poskytuje stabilní podpěrnou sílu s rychlostí změny zatížení řízenou v rozmezí ±5 %, což zásadně eliminuje dodatečné namáhání způsobené tepelným posunem.

Od svého založení v roce 2012 poskytla společnost Yangzhou Tianshun Pipeline Technology desítky tisíc sad produktů na podporu potrubí pro energetické a petrochemické projekty ve více než 40 zemích po celém světě, přičemž nashromáždila bohaté zkušenosti s aplikacemi na místě.

Průvodce výběrem: Kdy zvolit podporu konstantní silou

Podle průmyslové normy NB/T 47038—2019 podpěry a závěsy pružin konstantní síly v kombinaci se zkušenostmi z technické praxe jsou kritéria výběru následující:

Nezbytné parametry pro výběr (zajištění přesné shody):

▶  Provozní zatížení potrubí (včetně hmotnosti potrubí, média a izolační vrstvy)

▶  Hodnota vertikálního tepelného posunu potrubí ze studeného do horkého stavu

▶  Rozsah teplot pracovního prostředí

▶  Omezení místa instalace na místě

▶  Požadavky na prováděcí normy (národní norma / chemická norma / energetická norma)

Technické specifikace produktu

Porovnání výkonu různých řešení podpory

Přestože jsou počáteční pořizovací náklady na Constant Spring Support pro potrubí relativně vysoké, z pohledu celého životního cyklu delšího než 10 let jsou jeho komplexní náklady lepší než ostatní řešení díky jeho bezúdržbové vlastnosti, vysoké spolehlivosti a nízké poruchovosti.

Výroba a zajištění kontroly kvality

1. Kontrola surovin

▶  Veškerá pružinová ocel pochází z velkých tuzemských oceláren s materiálovými certifikáty

▶  Testování tvrdosti a opakovaná kontrola složení se provádí před uložením každé šarže pružinových materiálů do skladu

▶  Svařovací materiály odpovídají základnímu kovu a splňují kvalifikaci postupu svařování

2. Řízení výrobního procesu

▶  Po navinutí procházejí pružiny vakuovým tepelným zpracováním, aby se eliminovalo vnitřní pnutí

▶  Každá pružina je individuálně testována zatížením, přičemž jsou zaznamenány křivky zatížení-posunutí

▶  Zkouška plného zdvihu se provádí po kompletní montáži, aby se zajistilo, že stálost splňuje normy

▶  Povrchová antikorozní úprava: pískování odrezování + epoxidový základní nátěr bohatý na zinek + vrchní nátěr

3. Tovární kontrola

Každá konstantní pružinová podpora pro potrubí absolvuje před dodáním následující kontroly s vystavenými zprávami:

▶  Kontrola vzhledu a rozměrů

▶  Test stálosti zatížení při plném zdvihu

▶  Test funkce zamykacího zařízení

▶  Kalibrace indikátoru posunu

Běžné problémy a řešení

Náš servisní proces

1.Technická konzultace: Profesionální prodejní tým poskytuje návrhy výběru na základě vašich parametrů potrubí

2. Potvrzení schématu: Vydejte specifikace produktu a nabídky, potvrďte technické požadavky a dodací lhůtu

3.Produkce a výroba: Vyrábějte podle objednávek, během procesu je k dispozici zpětná vazba o průběhu výroby

4. Tovární kontrola: Kompletní kontrola s připojenými zkušebními protokoly a osvědčeními o kvalifikaci

5.Logistika a dodávka: 7-15denní dodávka pro konvenční modely, přizpůsobené produkty dodávané podle dohodnutého cyklu

6.Poprodejní podpora: Poskytněte pokyny k instalaci, reagujte na problémy s kvalitou produktu do 24 hodin

Yangzhou Tianshun Pipeline Technology vždy dodržuje obchodní filozofii "stabilní kvality, profesionální služby". Naše produkty stabilně fungují v inženýrských projektech ve více než 40 zemích včetně Spojených států, Spojeného království, Brazílie, Singapuru a Jižní Afriky. Volba Constant Spring Support pro potrubí znamená volbu spolehlivého řešení podpory potrubí ověřeného globálními inženýrskými postupy.
