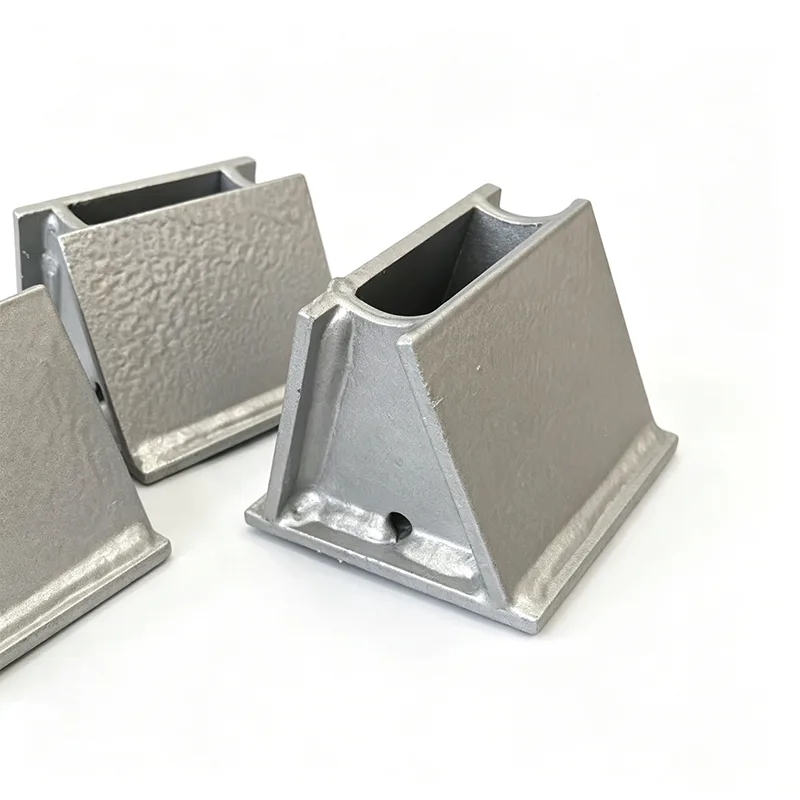

Otěruvzdorné podpěry potrubních patek pro podpěru zatížení potrubí a posuvný posuv

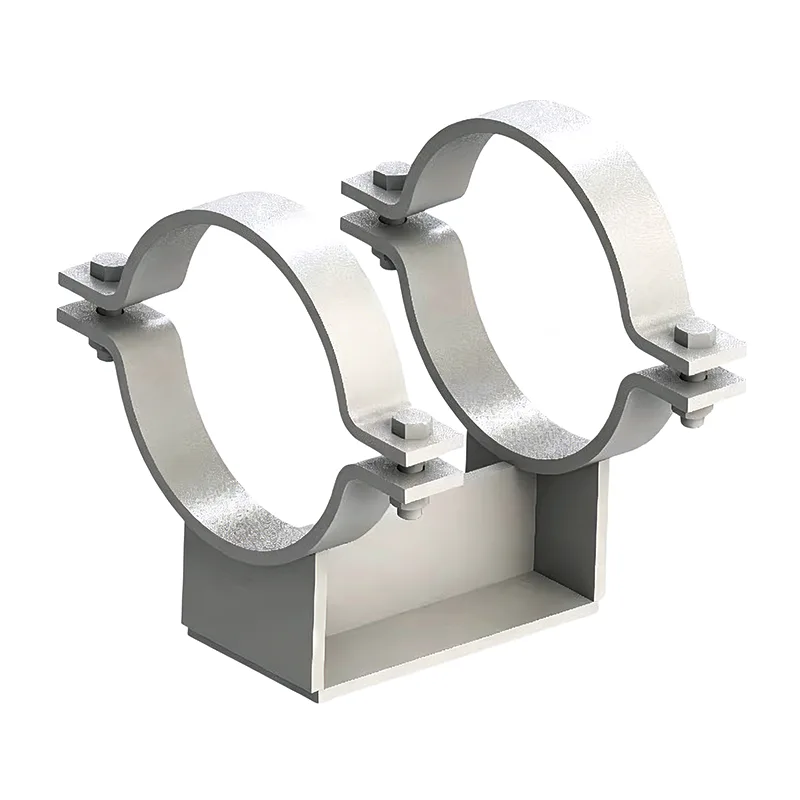

Trubková botka je jednou z těch součástí, kterých si nikdo nevšimne, dokud tam nejsou. Je přivařen ke dnu trubky, roznáší zatížení na konstrukční nosník nebo T-sloup a často poskytuje kluznou plochu, která umožňuje axiálnímu pohybu trubky během tepelných cyklů. NaTianshun, vyrábíme tisíce trubkových patek každý rok – pro procesní linky, sběrače páry, kryogenní potrubí a vše mezi tím. Po 14 letech v oboru jsme zjistili, že dobře navržený potrubní návlek dokáže více než jen udržet váhu: chrání povrch potrubí, zachovává kontinuitu izolace a zabraňuje bodovým zatížením promáčknout stěnu potrubí.

Podpěry trubkových botek jsou součástí širšípodpěry potrubírodina, ale jsou dostatečně výrazné, aby si zasloužily svou vlastní designovou pozornost. Zatímco jednoduchá svěrka nebo závěsná tyč zvládá vertikální vlastní hmotnost, potrubní patka řídí kontaktní rozhraní. Toto rozhraní se rychle komplikuje – vysoké tření může způsobit napětí v potrubí, nedostatečná výška může rozdrtit izolaci a nesprávný materiál může vést ke galvanické korozi. Pravidelně dodáváme potrubní botky, které spolupracujípružinové věšákyvýše nebo s předizolovanými podpěrami potrubí na studených vedeních, kde je kritická tepelná izolace.

Můžeme také poskytnout lepený PTFE na nosné desce z nerezové oceli pro kluzné aplikace s vysokým zatížením. Koeficient tření typicky spadá mezi 0,05 a 0,10 pro mazaný PTFE, což je hodnota, kterou většina konstruktérů namáhání potrubí používá ve své analýze pružnosti.

Normy, které dodržujeme

Trubkové patky jsou vyrobeny podle stejných norem pro podporu potrubí, jaké aplikujeme na celou naši produktovou řadu:

ANSI/MSS SP‑58 – Materiály a provedení podpěr potrubí

ASME B31.3 / B31.1 – Procesní a silové potrubí

EN 1090 – Výroba ocelových konstrukcí (pro projekty s označením CE)

GB/T 17116 – Čínská norma pro podpěry potrubí

Náš tovární systém kvality je certifikován podle ISO 9001:2015 a pro každou šarži obuvi můžeme dodat plnou certifikaci materiálu EN 10204 3.1.

Často kladené otázky

Q1: Jakou výšku by měla mít moje trubková botka?

Výška boty je určena tloušťkou izolace plus vůle 10–25 mm. Například trubka s izolací z minerální vlny o tloušťce 100 mm by obvykle potřebovala výšku patky 120–125 mm, aby izolace zůstala bez nosné oceli. Vypočteme to z vaší specifikace potrubí, pokud nám poskytnete velikost potrubí a plán izolace.

Otázka 2: Kdy potřebuji na botě kluznou desku z PTFE a kdy mohu pouze svařit základnu z uhlíkové oceli?

Pokud se očekává axiální pohyb trubky při tepelné roztažnosti, PTFE nebo leštěná nerezová kluzná plocha snižuje tření a výsledné reakční zatížení trysek zařízení. Fixed or anchor points don't need a slide plate. Vaše zpráva o namáhání potrubí vám řekne, které podpěry jsou posuvné a které jsou pevné.

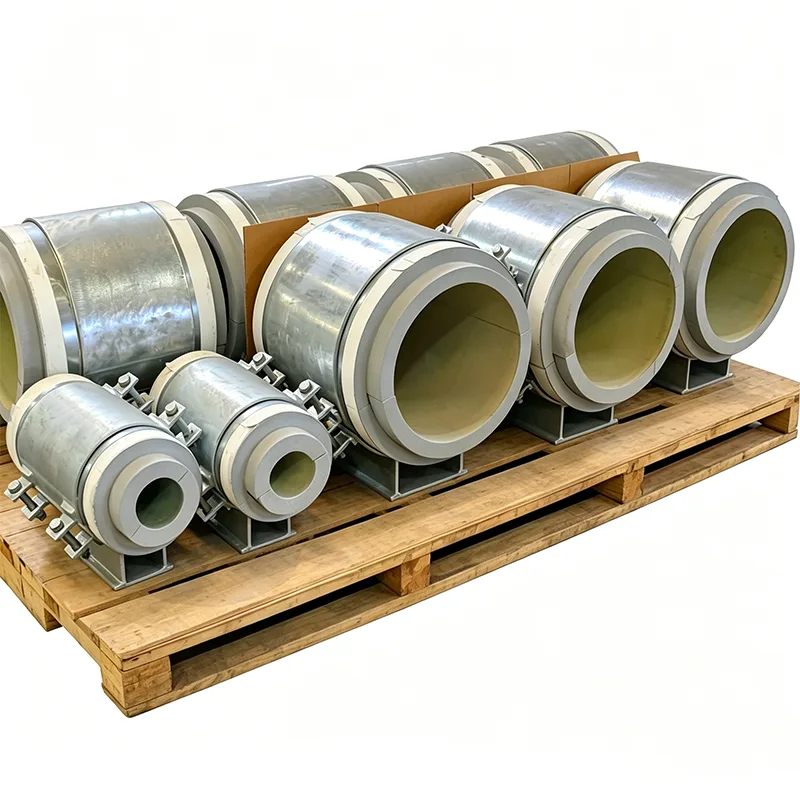

Q3: Můžete dodat předizolované potrubní patky pro kryogenní služby?

Ano. Vyrábíme boty s izolačním blokem z tvrdé pěny nebo lehčeného skla vlepeným do ocelového sedla. Základní deska zasahuje pod izolaci a celá sestava je navržena tak, aby nedocházelo k přenosu chladu a kondenzaci. Ty jsou běžně specifikovány pro potrubí LNG, etylenu a chlazené vody.

Q4: Jaká je vaše dodací lhůta pro vlastní potrubní boty?

Jednoduché boty z uhlíkové oceli bez PTFE: 12–18 dní. Boty s lepenými PTFE podložkami nebo nerezovým hardwarem: 20–25 dní. Velkoprůměrové patky pro 24" nebo větší potrubí mohou trvat o něco déle. Přesný harmonogram Vám potvrdíme s Vaší cenovou nabídkou.

Q5: Potřebujete výkresy nebo můžete navrhnout botu ze základních údajů?

Oba fungují. Pokud máte standardní výkres boty, vyrobíme přesně podle něj. Pokud máte pouze velikost potrubí, tloušťku izolace a zatížení, můžeme vám navrhnout návrh ke schválení – u standardních konfigurací neplatíte žádné inženýrské poplatky.

Kontrola kvality u každé obuvi

Přestože dýmka vypadá jednoduše, provozujeme konzistentní proces kontroly kvality:

Kontrola materiálu podle tepelných čísel a certifikátů mlýna

Rozměrové ověření poloměru sedla pro zajištění správného uložení na vnější straně trubky

Vizuální kontrola svaru, v případě potřeby je k dispozici PT nebo MT

Kontrola integrity spoje na PTFE podložkách (test poklepáním a vizuální)

Finální rozměrová kontrola — výška, rovinnost základové desky, rozteč otvorů pro šrouby

Kontrola nátěru

Každá bota nebo série bot je označena jedinečným číslem, které odkazuje na váš seznam podpory. Balíček můžete projít a přiřadit každý kus k izometrickému, aniž byste museli otevírat výkres.

Možnosti přizpůsobení, které řešíme často

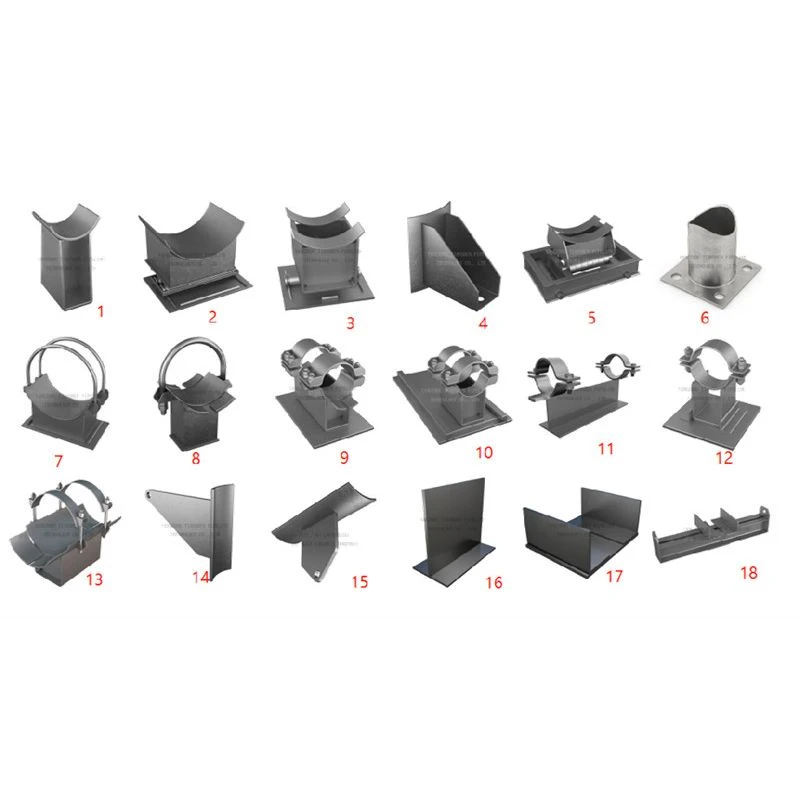

Standardní trubkové botky jsou pro nás výchozím bodem. Pravidelně je upravujeme pro konkrétní zakázky:

Prodloužené základní desky pro širokopásové nosníky

Úhlové botky pro šikmé stojany na trubky

Dělené boty pro dodatečnou montáž na stávající linky bez řezání

Sedla z vysokoteplotní slitiny (např. P11, P22) pro potrubí pece a reformátoru

Dvojité kluzné desky s bočními dorazy pro vedené kluzné patky

Ohnivzdorné provedení bot s intumescentním povlakem nebo vložkami z minerální vlny

Čím více informací o instalaci nám poskytnete, tím lépe dokážeme upravit botu, abychom zabránili pozdějším úpravám webu.

Věci, které jsme se naučili v terénu

Na vysokoteplotních vedeních vždy počítejte s roztažením potrubí při umístění svaru patky. Botka svařená v nesprávné poloze během studené instalace může při zahřátí linky sejít z nosné oceli.

PTFE podložky je třeba chránit během pískování a lakování na místě. Obvykle je maskujeme, ale připomínka štábu webu nikdy neuškodí.

Pokud bota sedí na pozinkované konstrukci, je vhodnější kontaktní povrch z nerezové oceli nebo PTFE, aby se zabránilo zkřehnutí zinku a nerovnoměrné korozi.

U velkých tlustostěnných trubek rozkládá celoplošná patka zatížení lépe než ploché patky a snižuje riziko lokálního přepětí stěny trubky. Pokud sdílíte plán potrubí a zatížení, můžeme provést rychlý výpočet.

Proč Tianshun pro Pipe Shoes?

Trubkové boty jsou neopěvovanými tahouny potrubního systému a zacházíme s nimi s respektem, který si zaslouží. Každá bota, kterou dodáváme, je vyrobena interně z našich vlastních zásob ocelových plechů, trubek a konstrukčních částí. To znamená, že kontrolujeme kvalitu od suroviny až po finální nátěr. Znamená to také, že můžeme rychle reagovat, když projekt na poslední chvíli přidá 50 bot navíc.

Dodali jsme potrubní patky pro závody na výrobu metanolu, plovoucí zařízení LNG, sítě dálkového vytápění a farmaceutické čisté rozvody. Více než 70 % našeho podnikání pochází z opakovaných objednávek, protože naše boty pasují na potrubí, kloužou, když mají, a během prvního roku neproreznou.

Pokud váš projekt potřebuje potrubní patky, předizolované podpěry potrubí nebo kompletní balíček pružinových podpěr a závěsů, zašlete nám svůj plán podpory nebo standardní výkresy. Poskytneme přímou cenovou nabídku z výroby, konkurenceschopné ceny a dodací lhůtu, kterou si můžete naplánovat. Návštěva naší továrny v Yangzhou je vítána kdykoli – uvidíte, jak přesně řežeme, svařujeme a dokončujeme každou botu, než odejde.
