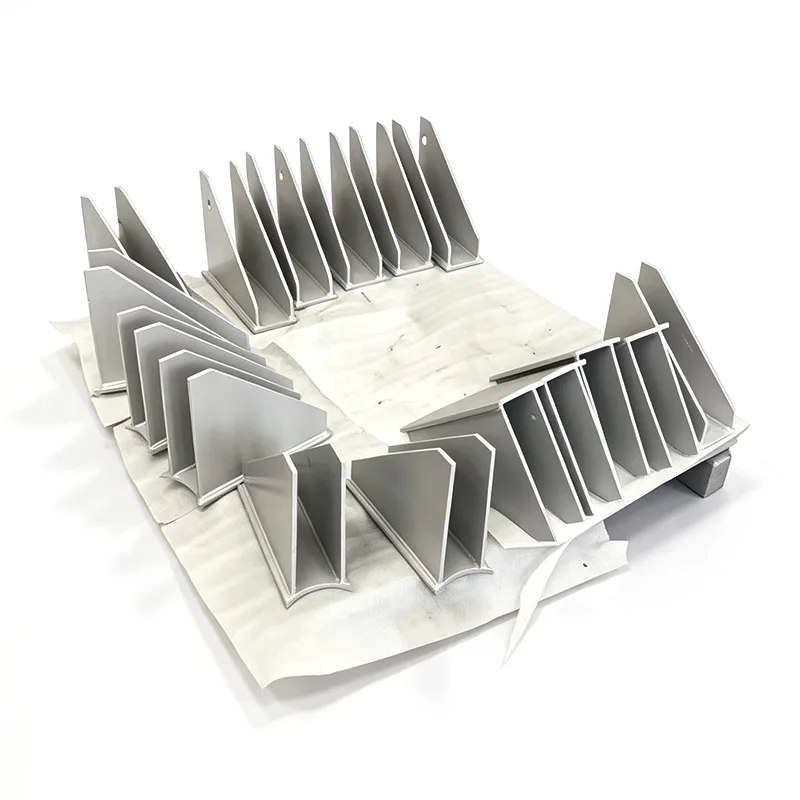

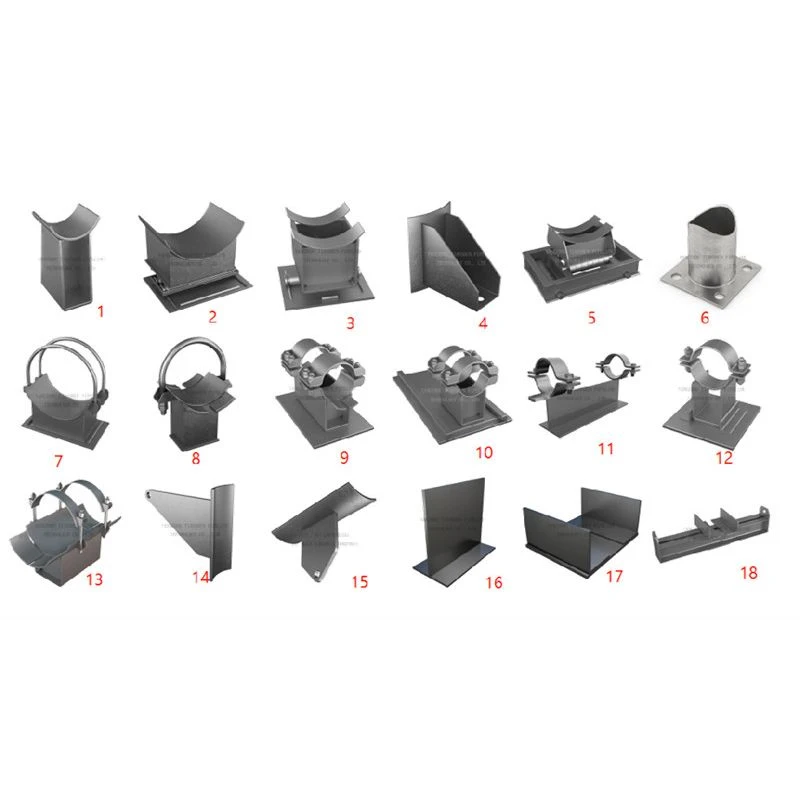

Výškově nastavitelná podpěra trubkových bot

Na papíře je výška potrubí pevné číslo. Na místě je to jen zřídka. Ocelové sloupy se usazují. Základy se mírně posunou. Pružinové podpory se stlačují více nebo méně, než předpokládal model napětí. Když trubka skončí o 10 mm příliš vysoko nebo 15 mm příliš nízko u sací hubice čerpadla nebo příruby kompresoru, vynucení spojení na místo způsobí zatížení trysky, na které nebylo zařízení nikdy navrženo. Nejjednodušší způsob, jak dosáhnout správné výšky - a udržet ji - je trubková botka, kterou můžete upravit.

V naší továrně Jiangsu vyrábíme od roku 2012 výškově nastavitelnou potrubní podpěru. Samotný design není složitý, ale přimět jej, aby spolehlivě držel pozici při vlastní hmotnosti, tepelném pohybu a vibracích, ano. Naše nastavitelné boty to právě nyní dělají pod rozvody páry v jihovýchodní Asii, rozvody chlazené vody na Středním východě a stojany na potrubí LNG v Severní Americe.

Jak úprava funguje – a proč zůstává na místě

Jádrem sestavy je závitový dřík, který prochází mezi kolébkou trubky a základní deskou. Otáčením seřizovací matice se trubka zvedá nebo spouští v jemných krocích. Jakmile je nastavena výška, vstupují do hry dva nezávislé uzamykací mechanismy:

Těžká pojistná matice utažená proti hlavnímu tělu, která zabraňuje tečení při vertikálním zatížení.

U větších velikostí sekundární zajišťovací šroub nebo dělená objímka, která mechanicky blokuje rotaci, a to i při trvalých vibracích pístových kompresorů nebo potrubí s vysokým průtokem plynu.

Každá bota je před odesláním továrně testována na 1,5násobek jmenovité kapacity. Závitové součásti jsou obrobeny z kruhové tyče – neřezané ze závitové tyče – takže nosné závity jsou celoprofilové a bez napěťových nástavců, které mohou při ohybu prasknout standardní čep.

Materiály, které odpovídají vašim službám

Standardní nastavitelné boty jsou vyrobeny z uhlíkové oceli, s žárovým zinkováním jako výchozí ochranou proti korozi. Pro korozivní nebo smývaná prostředí dodáváme celonerezové verze v 304L nebo 316L. Povrchy závitů jsou během montáže potaženy směsí proti zadření, aby se zabránilo zadření – to je důležité, protože seřizovací matice, kterou nelze otočit na místě, již není nastavitelná.

Když je výškově nastavitelná podpěra potrubních patek horká nebo studená, integrujeme nosný izolační blok (PIR nebo celulární sklo) mezi kolébku trubky a nosný dřík. Izolace je dimenzována tak, aby odpovídala tloušťce izolace potrubí, a cesta parotěsné zábrany zůstává spojitá – žádná studená místa, žádná kondenzace.

Kde jsou nastavitelné boty na potrubí rozdíl

Sací a výtlačné potrubí čerpadla a kompresoru, kde zatížení trysek musí zůstat v rámci povolené hranice výrobce.

Podpěry potrubních regálů v oblastech vystavených sedání půdy nebo mrazu.

Vedení, která vyžadují přesný sklon pro odvodnění nebo procesní tok, jako je potrubí odkalování kotle nebo vedení palivového plynu.

Systémy podepřené pružinou, kde je potřeba doladit studenou polohu po přenesení zatížení z dočasných podpěr.

Dovybavení a napojení, kde stávající výška potrubí zcela neodpovídá novému vedení.

Většina nastavitelných podpěr na trhu jsou buď katalogové položky s omezeným pojezdem nebo plně zakázkové kusy s dlouhými dodacími lhůtami. My sedíme mezi tím: můžeme vzít standardní design a upravit rozsah výšek, rozměry základní desky nebo tloušťku izolace podle specifikace vašeho projektu – obvykle ve stejné dodací lhůtě jako pevná bota. Náš technický tým pracuje přímo z vašeho seznamu izometrií a podpory a před dokončením výkresu se vás zeptá na zatížení hydrotestem, návrhovou teplotu a očekávaný pohyb. Tato úroveň kontroly je to, co promění jednoduchou nastavitelnou botu v podpěru, kterou nemusíte při uvádění do provozu znovu navštěvovat.

FAQ

Otázka: Jaký rozsah nastavení můžete poskytnout?

A: Standardní provedení nabízí zdvih ±25 mm až ±100 mm. Jsou možné i větší rozsahy – řekněte nám, co potřebujete.

Otázka: Vydrží nastavení při vibracích?

A: Ano. U všech velikostí používáme pojistnou matici a mechanickou funkci proti otáčení. Sestava je ve výrobě testována, aby zůstala stabilní při cyklickém zatížení.

Otázka: Lze botu upravit, když je potrubí zatíženo?

Odpověď: Menší úpravy ořezu lze obvykle provést pod vlastní váhou. Při větších korekcích doporučujeme nejprve odlehčit, aby byly chráněny závity.

Otázka: Nabízíte verzi pro izolované studené nebo horké potrubí?

A: Ano. Integrujeme nosný izolační blok dimenzovaný na vaši tloušťku izolace, doplněný o utěsněnou parotěsnou zábranu.
