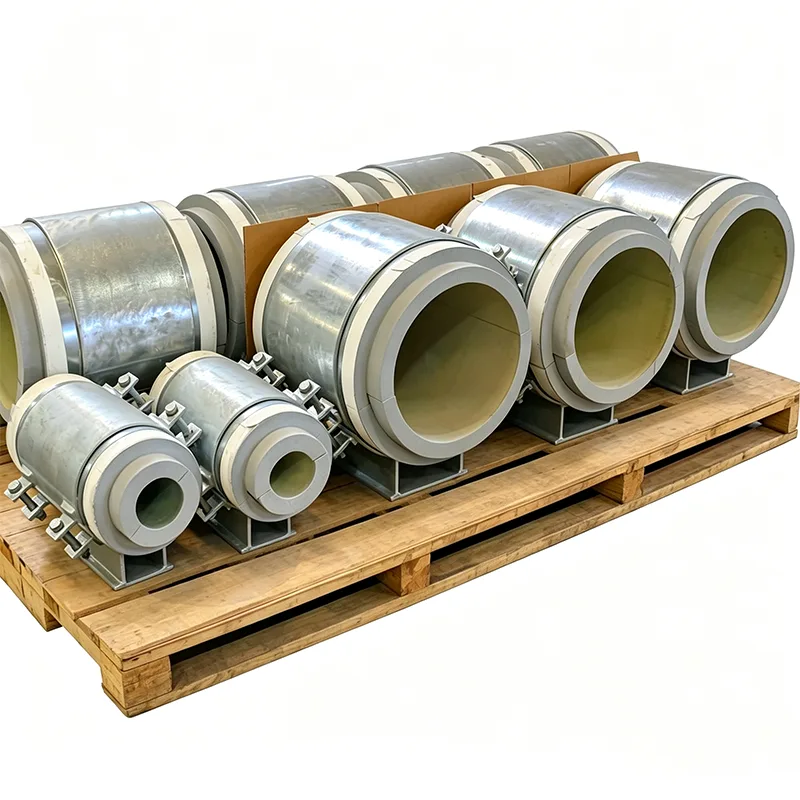

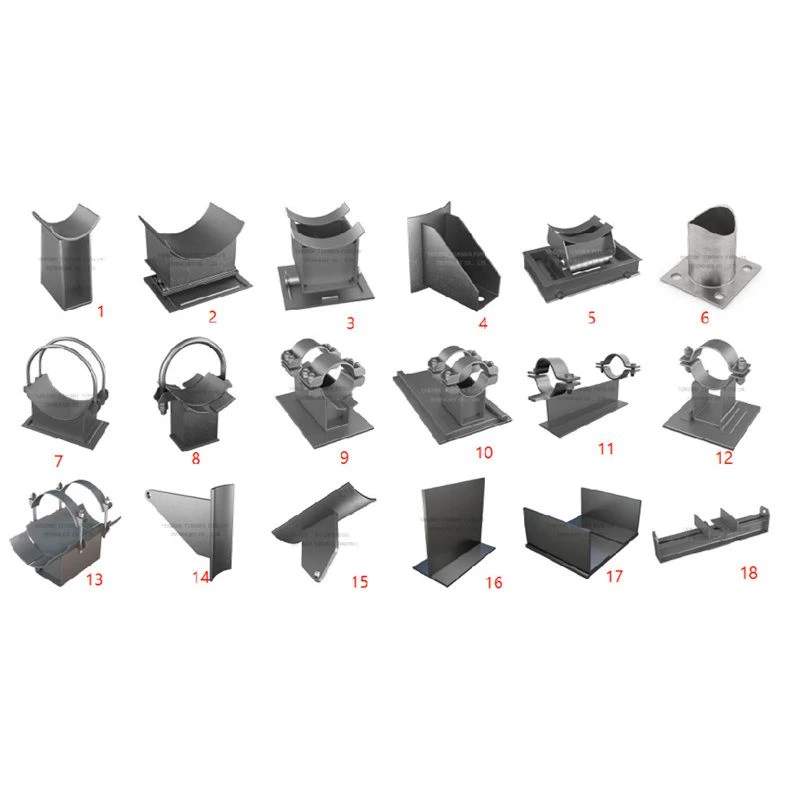

Podpora boty pro izolované potrubí

Na izolovaném potrubí může standardní potrubní botka vytvořit více problémů, než vyřešit. Pokud dráha zatížení boty protíná izolaci, izolace se časem rozdrtí. Tato drcená část propouští teplo dovnitř nebo ven, vytváří kondenzaci na studených površích a stává se výchozím bodem pro korozi pod izolací. Oprava není složitá – správně navržená podpěra boty pro izolované potrubí odděluje nosnou funkci od tepelné funkce – ale vyžaduje pečlivé inženýrství, aby byly detaily správné.

V Yangzhou Tianshun jsme od roku 2012 navrhli a vyrobili izolované potrubní nástavce pro projekty na pěti kontinentech. Dodáváme je pro sítě dálkového chlazení, kde záleží na každém wattu tepelného zisku, pro parní potrubí, kde by holá kovová botka plýtvala energií a vytvořila nebezpečí popálení, a pro zařízení na LNG, kde může chladné místo na podpěře vést k nahromadění ledu a poškození konstrukce. Požadavek je v každém případě stejný: spolehlivě unést hmotnost trubky při zachování souvislé izolace a utěsnění parozábrany.

Jak vlastně funguje bota s izolovaným potrubím

Základní myšlenka je jednoduchá – mezi trubku a kovovou podpěrnou kolébku je umístěn tuhý, nosný izolační blok. Trubka spočívá na izolaci, izolace sedí v botě a kovová botka přenáší zatížení na konstrukci. Aby však tento blok přežil roky pohybu potrubí a tepelného cyklování bez praskání, posunu nebo ztráty izolačního výkonu, vyžaduje následující:

Materiál bloku je zvolen pro teplotní rozsah. Pro chlazenou vodu a studené provozy až do -50 °C obvykle používáme polyisokyanurát s vysokou hustotou (PIR) nebo lehčené sklo. Pro rozvody páry a horkého oleje do 400 °C a více používáme materiály na bázi křemičitanu vápenatého nebo perlitu. Klíčovou vlastností je pevnost v tlaku při projektované teplotě – to, co vydrží při pokojové teplotě, může měknout při 200 °C.

Izolační blok je plně zapouzdřen. Kovový pojistný kroužek nebo svařovaná boční stěna botky obklopuje blok ze všech stran a brání jeho vypadnutí při bočním pohybu potrubí nebo vibracích. Blok sedí na ocelové základové desce s průběžným svarem, takže neexistuje žádná přímá cesta mezi kovem a trubkou, kde by teplo obcházelo izolaci.

Trasa parozábrany je navržena jako nepřerušovaná. U studeného potrubí je nepřítelem pronikání vlhkosti. Dbáme na to, aby konstrukce botky umožňovala na místě aplikované parozábrany na izolaci potrubí kontinuálně těsnit na izolačním bloku boty nebo jejím kovovém plášti, bez mezer, které by umožnily vlhkému vzduchu proniknout na studený povrch.

Flexibilita designu, která odpovídá skutečným podmínkám webu

S izolovanými trubkovými botkami nezacházíme jako s běžně dostupnými položkami, protože žádné dvě specifikace izolace nejsou přesně stejné. Každou botu vyrábíme tak, aby odpovídala:

Váš průměr trubky a tloušťka izolace (ať už je to 25 mm pěnového skla nebo 150 mm minerální vlny).

Typ izolačního systému používaného v terénu – můžeme předřezat sekundární izolaci tak, aby pasovala na tělo boty a poskytnout profil obkladu, který zjednodušuje konečnou úpravu staveniště.

Podmínky pohybu potrubí. Pokud je trubka posuvná, můžeme na základnu boty integrovat kluznou desku impregnovanou PTFE nebo grafitem s povrchem s nízkým třením nalepeným na nosný plech z nerezové oceli, který chrání izolační blok před smykovými silami.

Speciální požadavky, jako je protipožární izolace, povlaky proti oděru na kovových částech nebo drenážní otvory, aby se zabránilo hromadění vody ve venkovních instalacích.

Co získáte s každou zásilkou

Objednávka izolačních botek Tianshun obsahuje veškerou dokumentaci, kterou si váš inspektor vyžádá:

Certifikáty EN 10204 Typ 3.1 pro ocelové komponenty.

Technické listy izolačních materiálů s pevností v tlaku a tepelnou vodivostí při návrhové teplotě.

Protokoly o rozměrové kontrole potvrzující tloušťku bloku, výšku patky a rozměry základní desky.

Certifikáty zátěžové zkoušky, pokud to vyžaduje projektová specifikace.

Aplikace

Potrubí chlazené vody a solanky v závodech dálkového chlazení a datových centrech

Vedení páry a kondenzátu v průmyslových závodech a elektrárnách

Potrubí LNG a kryogenní kapaliny, kde je třeba se absolutně vyhnout studeným místům

Chladicí a chladírenské prostory

Jakékoli izolované potrubí vedené na potrubním stojanu, kde záleží na energetické účinnosti a dlouhodobých nákladech na údržbu

Proč Tianshun?

Jsme výrobce specializované podpory, nikoli obecný dodavatel potrubních tvarovek. Když nám zašlete seznam potrubí a specifikaci izolace, náš technický tým zkontroluje zatížení každé botky, potvrdí kompatibilitu izolačního materiálu a označí všechna místa, kde standardní rozměry botky nevyhovují dostupné konstrukci. Tato úroveň kontroly zachycuje problémy na rýsovacím prkně, nikoli během instalace. Více než 70 % našeho podnikání se opakuje – přímý výsledek dodávání bot, které fungují přesně tak, jak se očekávalo od prvního hydrotestu až do konce konstrukční životnosti.

FAQ

Otázka: Můžete přesně odpovídat mému typu a tloušťce izolace?

A: Ano. Bez kompromisů dimenzujeme botku a nosný blok podle vašeho průměru potrubí, izolačního materiálu a specifikované tloušťky.

Otázka: Poskytujete izolační blok nebo jej nainstaluji na místě?

A: Botu dodáváme s nosným izolačním blokem již nalepeným a zapouzdřeným uvnitř. Okolní sekundární izolace a opláštění jsou obvykle aplikovány na místě, ale můžeme také předem vyrobit izolační sady.

Otázka: Jak zabráníte průchodu tepla kovovým tělem boty?

Odpověď: Izolační blok vytváří tepelné přerušení mezi trubkou a kovovou základnou. Boční stěna boty není v přímém kontaktu s trubkou, takže neexistuje žádná souvislá kovová cesta, kterou by teplo obcházelo izolaci.

Otázka: Co když se moje potrubí pohybuje axiálně kvůli tepelné roztažnosti?

Odpověď: K základně boty můžeme přidat PTFE nebo grafitovou kluznou desku, která umožňuje pohyb trubky a zároveň udržuje izolační blok stabilní.

Otázka: Jaké normy tyto boty splňují?

A: Výroba oceli se řídí MSS SP-58 a MSS SP-69. Izolační materiály jsou dodávány podle projektových norem ASTM nebo EN a můžeme splnit požadavky na označení CE podle PED tam, kde je to vhodné.
