Přesné podpěry s konstantní pružinou pro potrubí s velkým objemem a rovnoměrným výkonem zatížení

Některé řádky trochu prominou. Rozdělovač chladicí vody zvládne 20% změnu síly podpory, aniž by si toho někdo všiml. Ale pak jsou vedení, která nic neodpouštějí — vstupní potrubí parní turbíny, trysky reaktoru, sací potrubí kompresoru, vedení vysokoenergetických kotlů. U nich může i malá změna vertikální síly způsobit vychýlení příruby nebo přetížení trysky. To je, když přejdete z variabilní podpory pružiny na konstantní pružinovou podporu. NaTianshun, již 14 let budujeme stálé pružinové podpory a zjistili jsme, že každý projekt má alespoň hrstku míst, kde se o nich nedá vyjednávat.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

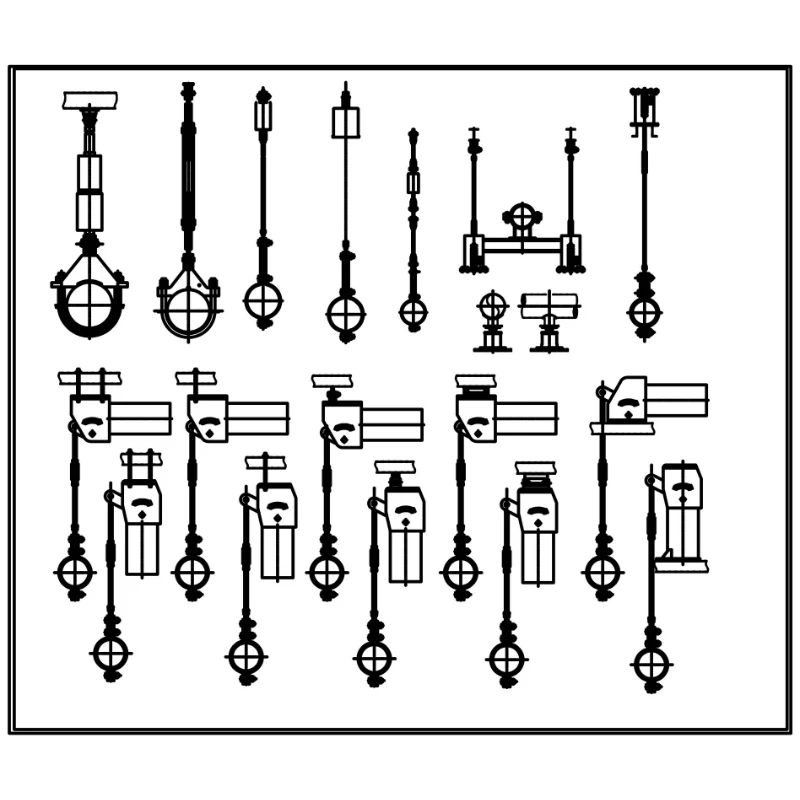

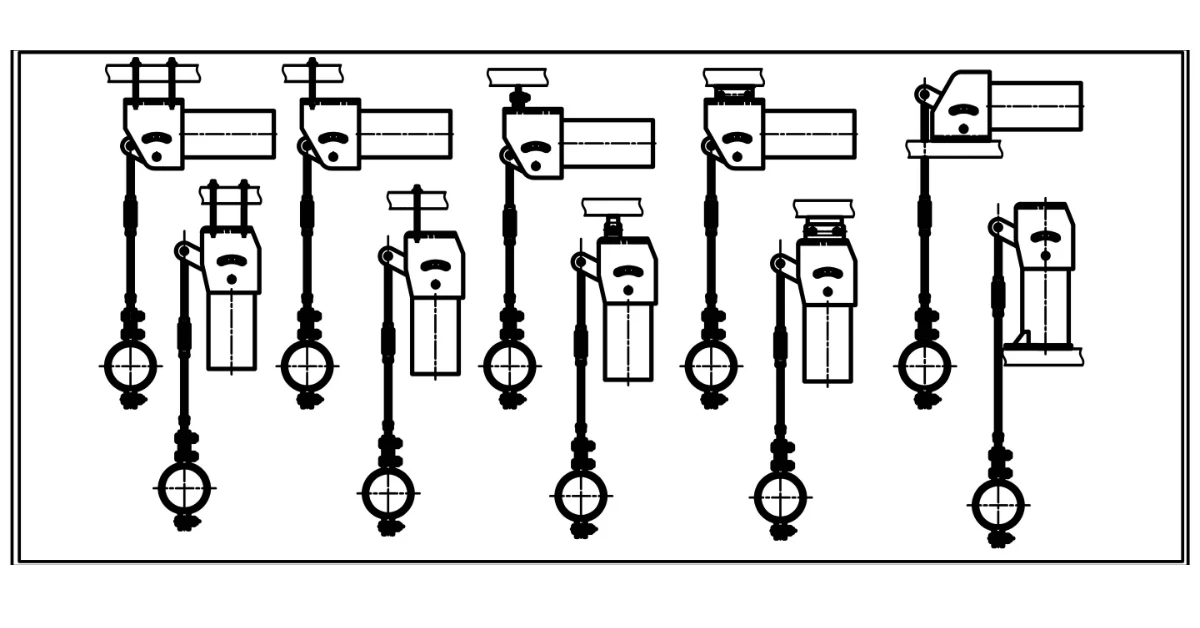

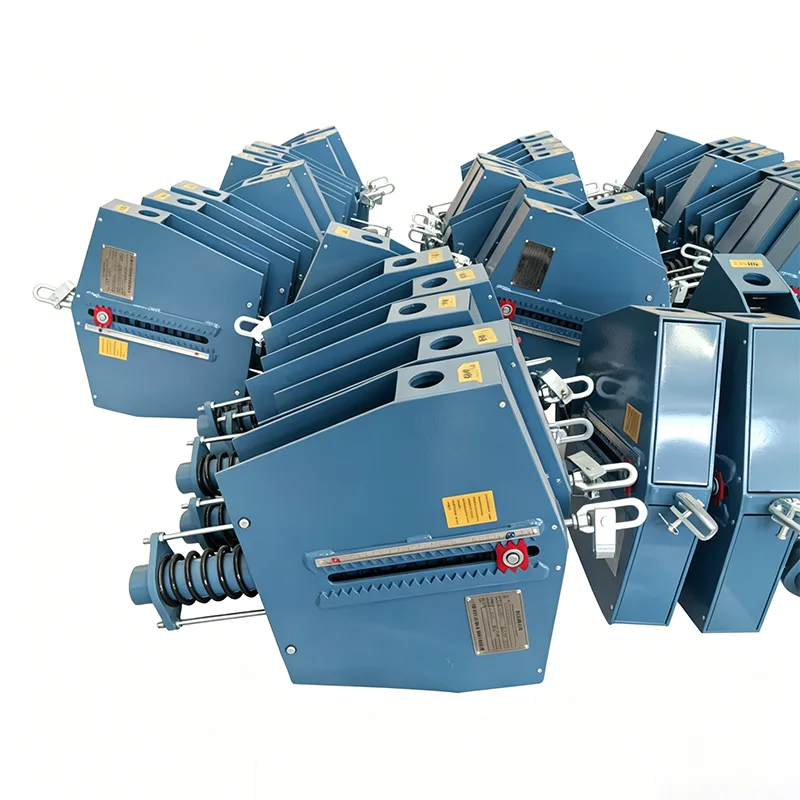

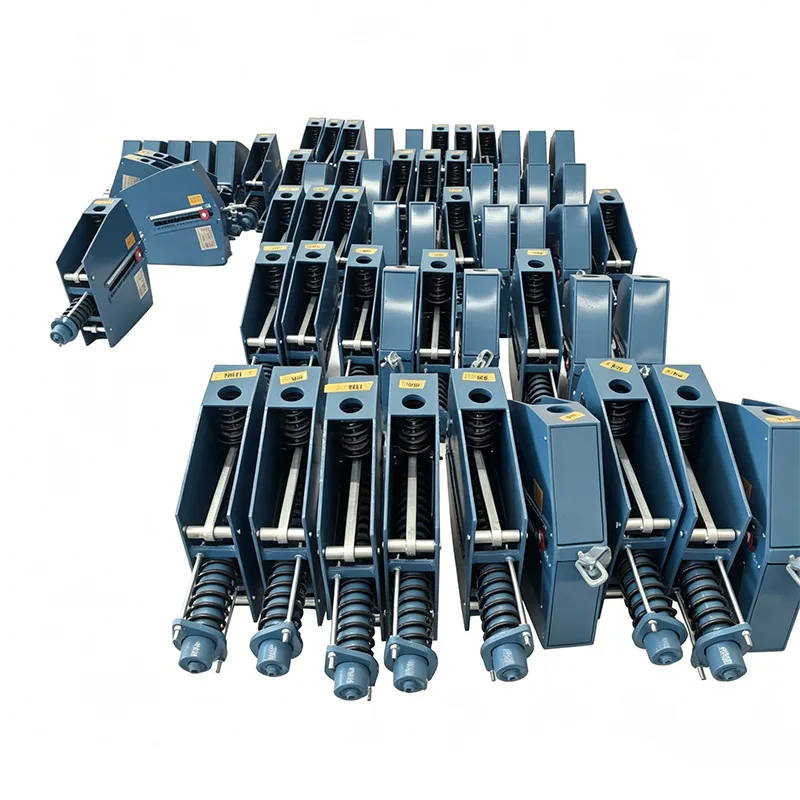

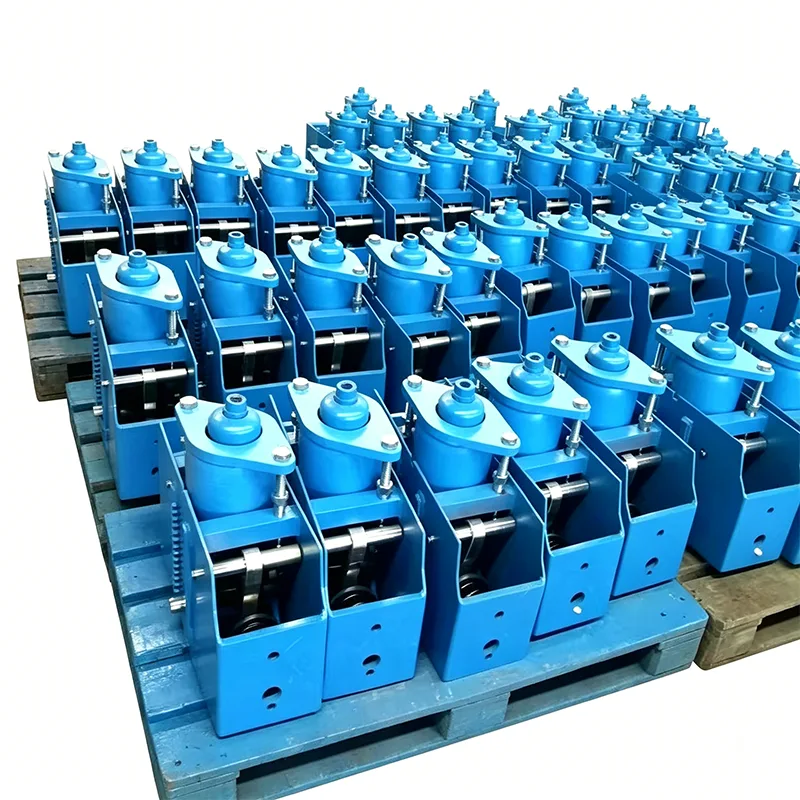

Mechanismus uvnitř konstantní pružinové podpory je navržen tak, aby poskytoval téměř plochou podpůrnou sílu v celém svém rozsahu zdvihu. Jak se trubka pohybuje nahoru nebo dolů – někdy o 200 mm, někdy více – zatížení podpěrného bodu zůstává v těsném pásmu, obvykle ±5 % nebo lepší. Toho je dosaženo prostřednictvím uspořádání páky a pružiny, často s klikou nebo vačkovým mechanismem, v závislosti na konstrukční řadě. Vyrábíme horizontální i vertikální typy rámů a můžeme přizpůsobit montážní a rozměrovou obálku tak, aby vyhovovala vašim stávajícím výkresům podpěry potrubí.

Kde podpěry konstantní pružiny zapadají do podpěrného systému

Stálá podpora pružin nikdy nefunguje sama. Například na vysokoteplotním parním potrubí obvykle uvidíte, že sestava konstantní pružiny spolupracuje sdýmkové botykteré rozloží náklad apodpěry potrubíkteré manipulují s bočním omezením. Na venkovních vedeních je často stejný mechanismus konstantní pružiny zabudován do apružinový věšákkonfigurace – pružina je umístěna v horním krytu a stahovací tyč se připojuje k potrubí pod ním. Když vedení vyžaduje tepelnou izolaci k podpěrnému bodu, často spojíme konstantní pružinu s předizolovanou podpěrou potrubí, abychom udrželi izolaci souvislou a zabránili tepelným ztrátám nebo kondenzaci na svorce. I když je pružina sama o sobě vysoce kvalitní komponent, celý systém funguje pouze tehdy, jsou-li sousední podpěry správně navrženy.

Technické specifikace produktu

Normy, které dodržujeme

ANSI/MSS SP-58 a SP-69 pro návrh a výrobu

ASME B31.3 pro aplikace procesního potrubí

GB/T 17116

Vyrábí se také podle DIN, JIS nebo klientských datových listů

Náš tovární systém kvality je certifikován ISO 9001:2015. K dispozici je kontrola třetí stranou podle požadavků ASME, API nebo PED.

Otázky, které se ptají klienti

Otázka 1: Jak zjistím, zda opravdu potřebuji stálou podporu pružiny nebo zda postačí variabilní?

Zkontrolujte si zprávu o namáhání potrubí. Pokud je přípustné kolísání zatížení v tomto podpěrném bodě pod 6-8% horkého zatížení, jste v oblasti neustálého jara. Pokud je limit zatížení trysky na připojeném zařízení velmi úzký, totéž. Pokud si nejste jisti, pošlete nám stresovou izometrii a my vám pomůžeme se rozhodnout – zdarma.

Q2: Můžete odpovídat rozměrům stávající podpory konstantní pružiny, kterou nahrazujeme?

Ano, pravidelně provádíme reverzní inženýrství a vyrábíme náhrady za stárnoucí jednotky. Zašlete nám údaje ze starého typového štítku, celkové rozměry a požadavky na zatížení a cestu. Vyrobíme novou jednotku, která bude odpovídat stejnému vzoru šroubů a výšce připojení.

Q3: Jakou největší konstantní pružinovou podporu jste postavili?

Dodali jsme jednotky s nosností přes 40 metrických tun a rozsahem pojezdu 350 mm. Ty byly pro silnostěnné hlavní parní potrubí v elektrárně. V případě potřeby můžeme jít větší, ale v určitém bodě má smysl diskutovat o tom, zda by nebylo praktičtější více menších jednotek nebo jiné uspořádání podpory.

Q4: Jak otestujete konstantní podporu pružiny před odesláním?

Jednotku namontujeme na testovací rám, nastavíme ji na specifikovanou zátěž a několikrát s ní projedeme celý pojezd, přičemž zaznamenáme zatížení na více pozicích. Kolísání zatížení musí spadat do zaručeného tolerančního pásma, typicky ±5 %. Vykreslíme skutečnou křivku zatížení-průhyb a zahrneme ji do protokolu o zkoušce. Pojezdová váha je zkalibrována a pro přepravu jsou instalovány pojistné kolíky.

Q5: Můžete je postavit z nerezové oceli pro pobřežní nebo korozivní prostředí?

Ano. Postavili jsme kompletní konstantní pružinové podpěry z nerezové oceli 304 a 316 pro pobřežní plošiny a pobřežní terminály LNG. Nabízíme také speciální nátěrové systémy — pobřežní námořní nátěry, vysokoteplotní základní nátěry bohaté na zinek — v závislosti na prostředí instalace.

Q6: Jaký je dodací čas pro objednávku konstantní podpory pružin?

Vlastní sestavy konstantních pružin se obvykle expedují do 35–45 dnů od potvrzení objednávky. Máte-li více jednotek se stejnými konstrukčními parametry, můžeme vyrobit hromadnou výrobu a zkrátit harmonogram. Nouzové výměny za jednu vadnou jednotku lze někdy urychlit na 20–25 dní – promluvte si s námi o svém časovém plánu.

Testování a dokumentace

Konstantní pružinové podpěry opouštějí naši továrnu s balíčkem dokumentace, který obsahuje:

Protokol o zátěžové zkoušce se skutečnou křivkou zatížení-průhyb

Rozměrová kontrolní zpráva

Materiálové certifikáty (EN 10204 3.1)

Záznamy o kvalifikaci svařovacího postupu (pokud jsou použitelné)

Návod k instalaci a údržbě

Fotografie hotové jednotky s viditelným sériovým číslem

Můžeme také zajistit nezávislou kontrolu třetí stranou během testování. SGS, BV a TÜV byly všechny svědky testů v našem zařízení v Yangzhou.

Přizpůsobení, které řešíme

Žádné dvě aplikace konstantní pružiny nejsou úplně stejné. V průběhu let jsme přizpůsobili:

Orientace rámu (na podlahu, na stěnu, na strop, obráceně)

Nestandardní délky pojezdu a stupně zatížení

Dvoupružinové konstrukce pro velmi těžké zatížení v kompaktním rámu

Vestavěné hydraulické tlumení pro seismická nebo vysoce vibrační místa

Indikace polohy s možností dálkového odečítání

Vysokoteplotní pružiny pro parní potrubí pracující nad 450°C

Zajistíte zatížení potrubí a prostorová omezení a my navrhneme konstantní pružinovou podporu, která se přímo zašroubuje.

Skutečné poznámky našeho inženýrského týmu

Několik praktických bodů, které jsme se naučili z projektů po celém světě:

Když specifikujete konstantní podporu pružiny, zkontrolujte také nosnou ocel. Konstantní pružinová jednotka sama o sobě může být těžká – někdy i přes tunu – a konstrukční nosník, na kterém sedí, to musí zvládnout plus zatížení potrubí.

Vždy specifikujte pojistné kolíky pro přepravu. Bez nich se může pružina při přepravě pohybovat a váha se může posouvat. Naše špendlíky jsou natřeny jasně červenou barvou, takže je obsluha webu nemůže během instalace přehlédnout.

Pokud bude jednotka instalována venku v prašném nebo písčitém prostředí, zvažte utěsněné otočné pouzdra nebo mazací armatury. Nečistoty v pákovém mechanismu jsou jednou z mála věcí, které mohou způsobit zavěšení konstantní pružiny.

U náhradních zakázek si před výrobou ověřte stávající směr jízdy a dostupný prostor. Viděli jsme případy, kdy byla původní jednotka nacpaná do těsného rohu a nová potřebovala trochu jiný rám, aby seděl.

Proč Tianshun pro neustálé jarní podpory?

Konstantní pružinové podpěry jsou vysoce přesným koncem světa podpěr potrubí. Nemůžete si dovolit mít jeden podprůměrný výkon, protože připojené zařízení bývá to nejdražší na pozemku. Tyto jednotky stavíme s vědomím, že je někdo uvede do provozu ve 3 hodiny ráno během spouštění závodu a musí pracovat poprvé.

Naše stálé pružinové podpory dnes běží v energetických blocích s kombinovaným cyklem, rafinérských surových jednotkách, linkách pro chlazení etylenových krakovacích jednotek a potrubí chladící komory LNG. Každý z nich byl vyroben v naší vlastní továrně v Yangzhou, zátěžově testován naším týmem a odeslán s úplnou dokumentací. Nepřebalujeme produkty někoho jiného – vyrábíme je sami.

Pokud váš projekt zahrnuje konstantní pružinové podpěry, pružinové závěsy nebo předizolované potrubní patky, zašlete nám svůj seznam podpory nebo údaje o zatížení. Vypracujeme cenovou nabídku přímo z výroby, kompletní s datovým listem výběru a harmonogramem dodávek. Můžete také navštívit naši výrobní linku a podívat se, jak tyto jednotky vyrábíme a testujeme, než opustí obchod.
