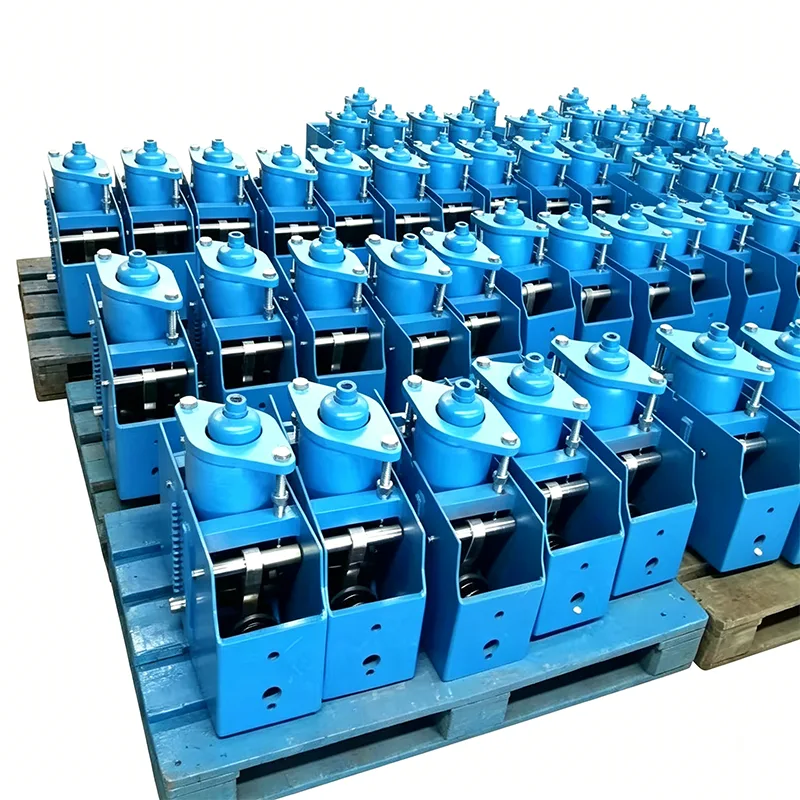

Neustálá podpora chemického závodu

Společnost Yangzhou Tianshun Pipeline Technology, která byla založena v roce 2012, má 14 let specializovaného výzkumu, vývoje a výroby produktů na podporu průmyslových potrubí. Naše Chemical Plant Constant Spring Support je základní produkt vyvinutý speciálně pro charakteristiky chemického průmyslu, kontinuální výrobu a složité pracovní podmínky, a sloužil desítkám projektů chemického průmyslu po celém světě.

Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.

Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.

Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

Základní funkce a hodnota produktu

Potrubí chemických závodů generuje značný tepelný posun v důsledku kolísání středních teplot. Nosnost běžných závěsů se mění v závislosti na přemístění, což snadno způsobuje deformaci potrubí, poškození připojeného zařízení a dokonce i riziko úniku média.

Prostřednictvím mechanismu vyvážení točivého momentu pružiny zajišťuje Chemical Plant Constant Spring Support konzistentní podpůrnou sílu během celého zdvihu tepelného posunu potrubí, čímž zcela eliminuje dodatečné namáhání způsobené tepelnou roztažností a kontrakcí potrubí a zajišťuje dlouhodobý stabilní provoz chemických potrubí.

Technické specifikace produktu

Tabulka specifikací konstantních pružinových závěsů	Příklad
Model / série	PH, LH, CA, CS, TH
Kapacita zatížení (provozní)	0,1 kN - 500 kN
Totální cestování	50 mm, 100 mm, 200 mm, 400 mm
Skutečné cestování	Až 600 mm
Odchylka zatížení (tolerance)	±5 % (standardní) / ±3 % (vysoká přesnost)
Montážní poloha	Horizontální / Vertikální
Dokončení bydlení	Žárově pozinkované / epoxidové
Provozní teplota	-20 °C až +80 °C (okolní)
Materiál pružinové cívky	60Si2Mn / 50CrVA
Rozsah nastavení zatížení	±10 % (nastavení pole)

Exkluzivní adaptační výhody pro chemické scénáře

Produkt byl speciálně optimalizován s ohledem na vlastnosti chemických závodů s vysokou korozí, nepřetržitým provozem 24/7 a přísnými bezpečnostními požadavky:

▶  Antikorozní přizpůsobení: Přizpůsobitelné prostředí korozivních chemických závodů s přizpůsobenými řešeními včetně krytů z nerezové oceli, silného antikorozního povlaku a pokovování odolného kyselinám a zásadám

▶  Vysoká únavová pevnost: jádrové pružiny procházejí 10 000 únavovými testy při plném zdvihu, vhodné pro dlouhodobý nepřerušovaný provoz chemických zařízení

▶  Přesné řízení konstantní síly: Odchylka zatížení je přísně kontrolována v rozmezí ±5 %, což eliminuje úniky z rozhraní potrubí a poškození zařízení způsobené koncentrací napětí

▶  Žádné ladění na místě: Předem zkomprimováno a zkalibrováno před dodáním, přímo zvednuto a nainstalováno na místě bez sekundárního seřizování, což snižuje prostoje projektu

Systém kontroly výroby a kvality (zajištění profesionality)

U každého produktu před odesláním se provádí komplexní interní testování

Před odesláním prochází každý produkt kompletním interním testovacím procesem. Tento proces zahrnuje rozměrovou a vizuální kontrolu, PMI (Positive Material Identification), testování tvrdosti, případně nedestruktivní testování MT/PT, testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. Jsou dodávány protokoly o továrních zkouškách (FTR) a protokoly o zkouškách materiálu (MTR).

Vysvětlení týkající se akreditace třetí stranou

Interní testování není totéž jako testování třetí stranou akreditované ILAC. Pokud je vyžadováno testování svědkem třetí strany nebo laboratorní testování, může být poskytnuto jako samostatná volitelná služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Tato služba zahrnuje analýzu chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Dostupné metody zahrnují testování magnetickými částicemi (MT), testování pronikající kapalinou (PT), ultrazvukové testování (UT) a radiografické testování (RT).

3. Testování výkonu pružiny

Jsou zahrnuty křivky zatížení-posunutí.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše charakteristické výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Více než standardní domácí dodavatel

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný produkt, dodáváme ke každé pružinové jednotce křivku zatížení-posunutí. Pomáháme také zajistit testování SGS třetí stranou a svědecké inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Implementace projektu a zajištění služeb (autorita a důvěryhodnost)

Více než 14 let byla naše neustálá jarní podpora Chemical Plant nasazena v rafineriích, čistých chemických parcích a farmaceutických projektech po celé Číně, jihovýchodní Asii, Evropě a Jižní Americe s dlouhodobými opakovanými partnerstvími s mnoha dodavateli EPC:

▶  Všechny produkty jsou dodávány s kompletními materiálovými certifikáty a inspekčními zprávami, které vyhovují specifikacím přijatým pro bezpečnost chemického projektu

▶  Plná podpora životního cyklu: výpočet předprodejního zatížení, pokyny k instalaci na místě a 24hodinová poprodejní technická odezva

▶  Výrobní základna Jiangsu obsahuje vyhrazené kanály pro logistiku chemických projektů, které umožňují zrychlené dodávky u naléhavých objednávek

Informace o spolupráci

Pokud váš chemický projekt vyžaduje přizpůsobenou stálou pružinovou podporu chemického závodu nebo potřebuje úpravy návrhu pro speciální pracovní podmínky, jako je vysoká teplota a silná koroze, kontaktujte přímo náš technický tým. Poskytneme kompletní řešení výběru a cenovou nabídku.
