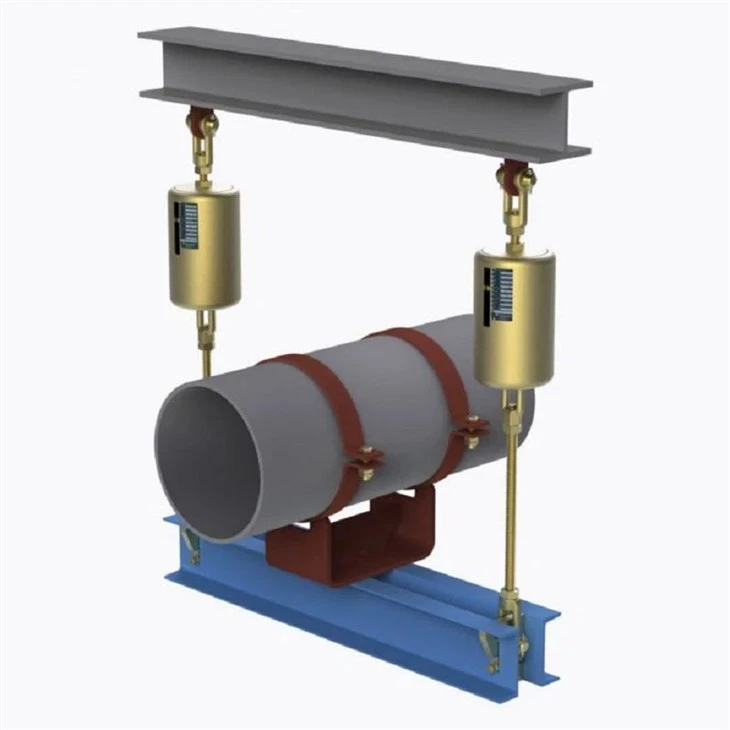

Variabilní pružinové závěsy, také známé jako variabilní pružinové podpěry, jsou nejrozšířenějším typem podpěry potrubí v průmyslových potrubních systémech. Poskytují podpůrnou sílu, která se mění úměrně s průhybem pružiny, když se trubka pohybuje svisle v důsledku tepelné roztažnosti nebo smršťování. Pro aplikace, kde je tepelný posun mírný a řízené množství kolísání zatížení je přijatelné, nabízejí variabilní pružinové závěsy nákladově efektivní a kompaktní řešení ve srovnání s konstantními pružinovými podpěrami.
VýrobceTechnologie potrubí Yangzhou Tianshun, naše variabilní pružinové závěsy používají spirálové pružiny z vysoce kvalitní legované oceli uložené v robustním ocelovém pouzdře. Jak se trubka pohybuje nahoru nebo dolů ze své nainstalované polohy, pružina se odpovídajícím způsobem stlačuje nebo vysouvá a mění reakční sílu přímo úměrně k dráze a síle pružiny. Každá jednotka je v továrně kalibrována na specifikované studené zatížení, horké zatížení a směr jízdy, což zajišťuje předvídatelný výkon od instalace až po provoz.
Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.
Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.
Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.
| Variabilní tabulka specifikací pružinového závěsu | Příklad |
| Typ / konfigurace závěsu | Typ A, B, C, D, E, F, G |
| Velikost pružiny / č. | č. 0 - č. 22 |
| Cestovní rozsah | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Provozní zatížení | 0,2 kN - 400 kN |
| Instalovaná zátěž (studená zátěž) | kN / kgf |
| Provozní zatížení (horká zátěž) | kN / kgf |
| Směr pohybu | Nahoru / Dolů |
| Variabilita (%) | ≤ 25 % (standardní) |
| Povrchová úprava | Hot Dip Galv/ Lakované |
| Materiál bydlení | Uhlíková ocel (Q235/Q355) |
Klíčovým parametrem při výběru variabilního pružinového závěsu je procento změny zatížení — rozdíl mezi studeným a horkým zatížením dělený provozním zatížením. Většina technických specifikací vyžaduje, aby tato hodnota zůstala pod 25 % pro obecný servis a pod 6 % pro kritická připojení zařízení. Tam, kde je posun dostatečně velký, aby kolísání zatížení překročilo přijatelné limity, jsou místo toho specifikovány konstantní pružinové závěsy.
Naše standardní variabilní podpěry pružin jsou navrženy tak, aby udržely kolísání zatížení v rámci typických projektových limitů v celém jejich pracovním rozsahu a každá jednotka je jasně označena svou tuhostí pružiny, nastavením zatížení za studena a směrem pohybu pro snadnou instalaci a uvedení do provozu.
Nabízíme variabilní pružinové závěsy v různých montážních konfiguracích, včetně provedení s horním zavěšením, s montáží na základně a s boční montáží, pokrývající nosnost od přibližně 0,02 kN do 40 kN u standardních velikostí pružin. Standardní rozsahy pojezdu zahrnují 30 mm, 60 mm, 90 mm, 120 mm a 150 mm, speciální pojezdy jsou k dispozici na vyžádání.

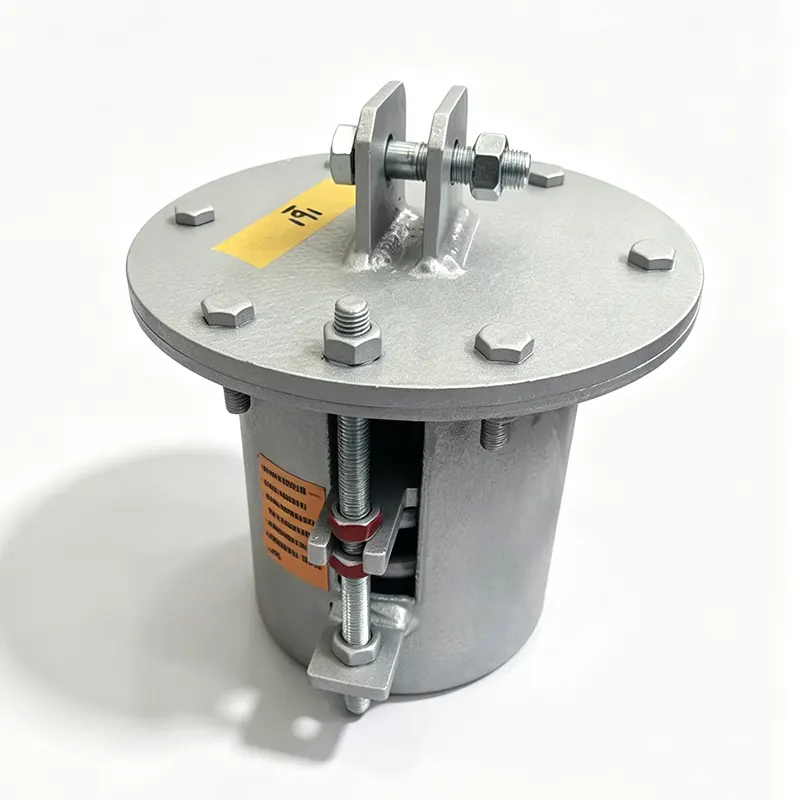

Pružinové prvky jsou vyráběny z pružinové oceli 60Si2Mn nebo 50CrVA a pouzdra jsou k dispozici v žárově zinkovaném, epoxidově lakovaném nebo nerezovém provedení pro korozivní prostředí. Standardní jednotky jsou dimenzovány pro okolní provozní teploty od -20 °C do +200 °C, s možností vysokoteplotních slitinových pružin, které jsou k dispozici pro aplikace s extrémním teplem, jako je potrubí pece a kotle.
Každá variabilní pružinová podpěra je vybavena stupnicí pojezdu, indikátorem zatížení a horní a dolní dorazovou destičkou. Připojení závitových tyčí nahoře a dole umožňuje jednoduché vertikální nastavení během instalace a nastavení zatížení lze ověřit na místě podle údajů na typovém štítku.
Naše variabilní pružinové závěsy jsou vyráběny v souladu s GB/T 17116.1/.2/.3 a jsou plně zaměnitelné s mezinárodními normami včetně MSS SP-58, ASME B31.1, ASME B31.3 a EN 13480-3. Sledovatelnost materiálu je zachována po celou dobu výroby a všechny pružiny procházejí před montáží přednastavením a zátěžovým testem.
Pro specializované projekty dodáváme nerezové pružinové závěsy, izolované potrubní podpěry a jednotky se speciálními nátěry pro offshore, námořní nebo odsolovací služby. Vyrábíme také předizolované podpěry trubek a podpěry trubkových patek, které se přímo integrují s naší řadou variabilních pružinových závěsů pro kompletní řešení podpěry vedení.
Variabilní pružinové podpěryse instalují prakticky na každý typ procesního a užitkového potrubí, kde dochází k vertikálnímu tepelnému pohybu. Mezi běžné aplikace patří vedení páry a napájecí vody v elektrárnách, potrubí rafinérského procesu, smyčky výměníků tepla v chemických závodech, sítě dálkového vytápění a systémy HVAC ve velkých komerčních budovách. Používají se také vedle pevných podpěr potrubí na vedeních, kde pouze vybrané body vyžadují kompenzaci pohybu.
U potrubních systémů s dynamickým zatížením, jako jsou vodní rázy, seismické jevy nebo vibrace čerpadla, jsou variabilní pružinové závěsy často kombinovány s hydraulickými tlumiči, které omezují dynamický pohyb a zároveň umožňují volný tepelný posun. Pokud je tepelný nárůst pro variabilní jednotku příliš velký, doporučujeme upgradovat na konstantní pružinové závěsy v těchto specifických podpěrných bodech.
Naše širší portfolio podpěr potrubí zahrnuje konstantní pružinové podpěry, pevné závěsy a vzpěry, podpěry patek potrubí, předizolované podpěry potrubí pro studené a kryogenní potrubí a hydraulické tlumiče. Pro potrubní systémy, které také vyžadují axiální, boční nebo úhlovou absorpci pohybu, vyrábíme kovové vlnovcové kompenzátory, pryžové kompenzátory a látkové kompenzátory, které lze specifikovat společně s našimi pružinovými podpěrami jako jednozdrojové řešení.
Každý variabilní pružinový závěs je před odesláním zátěžově testován a rozměrově ověřen v našem interním testovacím zařízení podle našeho systému řízení kvality ISO 9001:2015. Podporujeme zákazníky od počátečního výběru pružiny a výpočtu zatížení přes instalační pokyny a poprodejní servis. Dotazy obdrží odpověď do 24 hodin a standardní dodací lhůty výroby se pohybují od 10 do 20 pracovních dnů v závislosti na objemu a konfiguraci. S více než 14 lety dodávání potrubních podpěr a dilatačních spojů do projektů ve více než 45 zemích dodáváme jak standardní, tak i zakázkově upravené jednotky dodavatelům EPC a koncovým uživatelům po celém světě.
Co znamená "procento kolísání zatížení" na variabilní podpěře pružiny?
Kolísání zátěže je rozdíl mezi studenou (instalovanou) zátěží a teplou (provozní) zátěží, vyjádřený jako procento provozní zátěže. Je určeno tuhostí pružiny vynásobené tepelnou dráhou, dělenou provozním zatížením. Většina projektových specifikací omezuje tuto hodnotu na maximum 25 % pro standardní potrubí.
Lze variabilní pružinový závěs instalovat v libovolné orientaci?
č. Variabilní pružinové závěsy jsou určeny pro vertikální pohyb a musí být instalovány s osou pružiny svisle. Horizontální nebo šikmá instalace způsobí váznutí, nesprávný přenos zatížení a předčasné opotřebení. Pro horizontální zatížení nebo boční omezení by měly být zvlášť specifikovány tuhé vzpěry, potrubní patky nebo tlumiče.
Jakou maximální teplotu zvládnou vaše variabilní pružinové závěsy?
Standardní jednotky z uhlíkové oceli s pružinami z legované oceli jsou dimenzovány pro nepřetržitý provoz do přibližně 200 °C. Pro vysokoteplotní potrubí, jako jsou vysokotlaká parní potrubí nebo připojení kotlů, nabízíme vysokoteplotní pružinové materiály a izolované podpěrné konfigurace. Obraťte se na náš technický tým s vašimi provozními podmínkami pro správný výběr materiálu.
Poskytujete výpočty výběru pružin?
Ano. Náš technický tým vám může pomoci s výběrem pružiny, pokud poskytnete velikost trubky, provozní hmotnost, velikost a směr tepelného posunu a jakékoli požadavky na specifikaci projektu. Můžeme také zkontrolovat stávající plány podpory a doporučit vhodnou variabilní nebo konstantní pružinovou podporu pro každé místo.
Jaká je dodací lhůta pro standardní variabilní pružinové závěsy?
Standardní katalogové jednotky jsou obvykle expedovány do 10 až 20 pracovních dnů v závislosti na velikosti objednávky a aktuálním vytížení výroby. Vlastní povrchové úpravy, speciální pojezdy nebo konfigurace z nerezové oceli mohou přidat několik dní navíc. O urychleném doručení je možné se domluvit při objednávce.
Jaká dokumentace je součástí objednávky?
Standardní dodávka obsahuje balicí seznam a štítky produktu s číslem pružiny, nosností a cestovními údaji. Na vyžádání lze poskytnout protokoly o zkouškách materiálu (MTR), záznamy o kalibraci zatížení pružin a protokoly o rozměrové kontrole. U projektů, které to vyžadují, je k dispozici i kontrola třetí stranou autorizovanými orgány.
Můžete dodat kompletní potrubní podpěrné sestavy včetně potrubních patek a svorek?
Absolutně. Variabilní pružinové závěsy dodáváme jako samostatné jednotky nebo jako plně sestavené podpěrné sady včetně trubkových svorek, podpěr trubkových botek, napínáků, závitových tyčí a konstrukčního spojovacího materiálu. Předizolované podpěrné sestavy potrubí pro studené nebo kryogenní provozy jsou také k dispozici jako jeden balíček připravený k instalaci.
