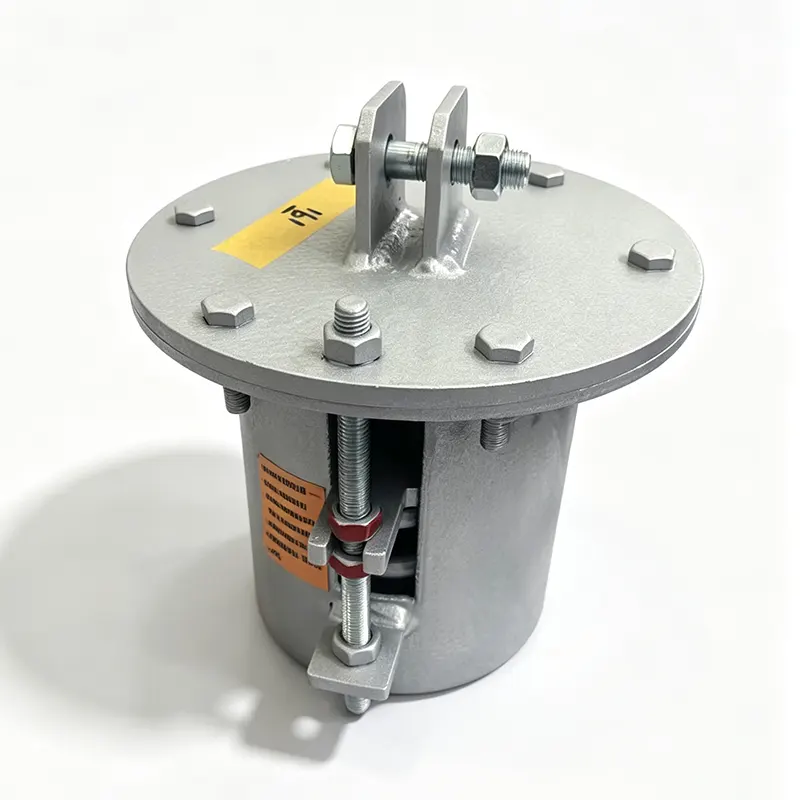

Vysokoteplotní variabilní pružinový závěs

Yangzhou Tianshun vyrábí variabilní pružinové závěsy pro energetický, petrochemický a průmyslový sektor z továrny o rozloze 35 000 m² v Jiangsu v Číně. Naše vysokoteplotní varianty jsou konstruovány tak, aby zvládaly povrchové teploty potrubí výrazně vyšší než okolní teplota při zachování předvídatelného zatížení. Čtrnáct let zkušeností se specializovanou podporou potrubí a systém kvality certifikovaný podle ISO 9001:2015 zpět ke každé jednotce, kterou dodáváme do více než 45 zemí.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Kam se vejde variabilní pružinový závěs

Ne každé potrubí vyžaduje stálé zatížení. Při omezeném tepelném posunu nabízí variabilní pružinový závěs spolehlivé a cenově dostupné řešení. Jak se trubka vertikálně roztahuje nebo smršťuje, podpůrná síla se mění ve známém a kontrolovaném rozsahu. Pružina je dimenzována tak, aby toto kolísání zatížení zůstalo v mezích stanovených analýzou napětí potrubí, čímž se zabrání nadměrnému namáhání připojeného zařízení a zároveň zůstane potrubí řádně podepřeno od studeného do horkého.

Pro vysokoteplotní provoz se design posouvá nad rámec standardních pružin. Zvýšené teploty potrubí mohou vyzařovat nebo vést teplo do sestavy závěsu, změkčit běžnou pružinovou ocel a přesunout kalibrované zatížení. Vysokoteplotní variabilní pružinové závěsy to řeší výběrem materiálu a povrchovou ochranou, které zachovávají specifikovanou tuhost pružiny a rozsah zatížení v rámci provozní obálky.

Co dělá vysokoteplotní design spolehlivým

Pružinové materiály určené pro zvýšené teploty

Standardní pružiny ztrácejí pevnost a prověšují se, když teploty stoupají. Vybíráme materiály cívek vhodné pro aktuální expozici. Pro mírně zvýšené podmínky do 150 °C si 50CrVA nebo 60Si2Mn zachovává stabilní mechanické vlastnosti. Když teploty dosáhnou 300 °C nebo vyšší, jsou specifikovány slitiny na bázi niklu, jako je Inconel X-750. Každé teplo materiálu je dodáváno s úplnými certifikáty mlýna a záznamy o sledovatelnosti, které potvrzují, že složení a tepelné zpracování odpovídají požadované jakosti.

Kolísání zatížení se udrželo v rámci projektových limitů

Variabilní pružinový závěs vytváří jinou sílu ve studené poloze, v horké provozní poloze a v každém mezilehlém bodě. Naši konstruktéři pracují s povoleným kolísáním zatížení podle zprávy o namáhání potrubí klienta a vybírají pružinu, která omezuje odchylku, obvykle na 15 % nebo 25 % pracovního zatížení, i když v případě potřeby lze splnit přísnější limity. Každá jednotka je nastavena a testována na kalibrované stolici, aby se ověřilo, že zatížení ve studené a horké poloze spadá do specifikovaného pásma.

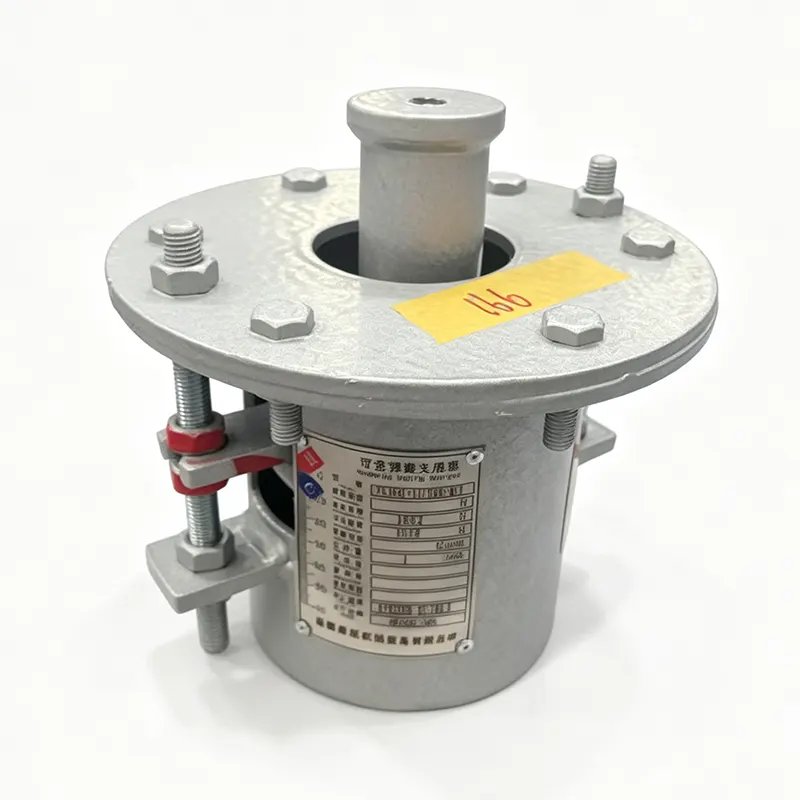

Antikorozní a tepelná ochrana hardwaru

Skříň a konstrukční prvky jsou standardně povrchově upraveny žárovým zinkováním nebo vysokoteplotním epoxidovým nátěrem. Pro zvláště agresivní nebo cyklické vystavení teplu nabízíme dodatečné tepelné bariérové ​​povlaky nebo vyrábíme pouzdro z nerezové oceli. Tato opatření zabraňují usazování vodního kamene, rzi a degradaci povrchu, které by mohly narušovat pohyb pružiny během let provozu.

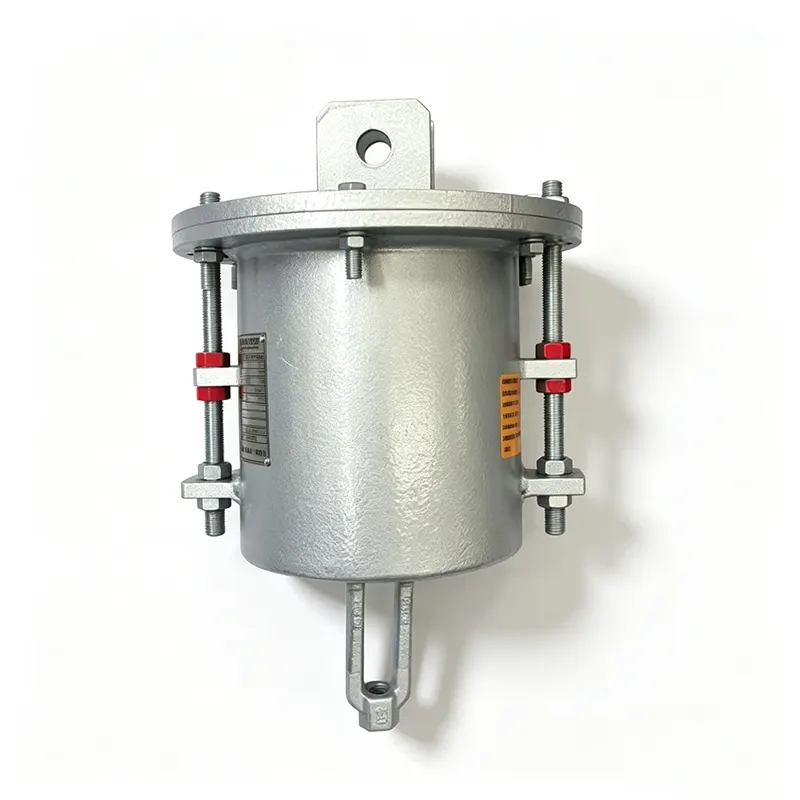

Nastavení na místě bez demontáže závěsu

Šroub pro nastavení zátěže a úchylkoměr, označené ve 2% krocích, umožňují týmu na místě jemně doladit instalovanou zátěž až o ±10 % až ±20 %, v závislosti na modelu. Tato nastavitelnost v terénu je cenná, když se stav instalace mírně liší od konstrukčního výkresu nebo když se během výstavby mění vedení potrubí.

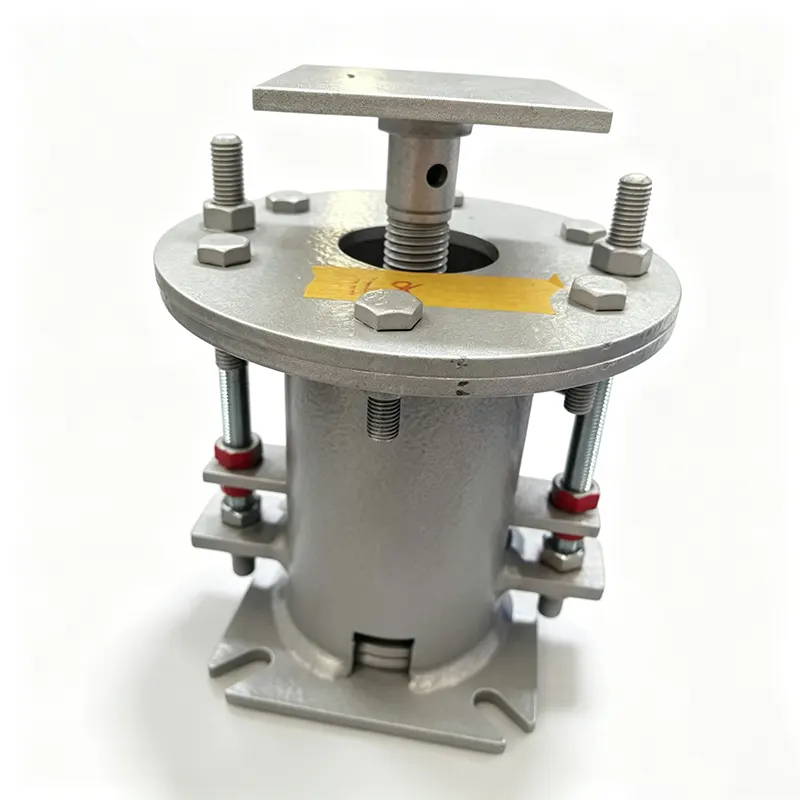

Jízdní zastávky a viditelné měřítko

Každý závěs obsahuje horní a spodní dorazy pro ochranu proti přejetí. Jasně viditelná cestovní váha umožňuje personálu instalace a údržby potvrdit aktuální polohu na první pohled. Přednastavená poloha za studena je zajištěna odnímatelnými dorazy, což umožňuje provádění hydrostatického testování a chemického čištění bez vychýlení pružiny.

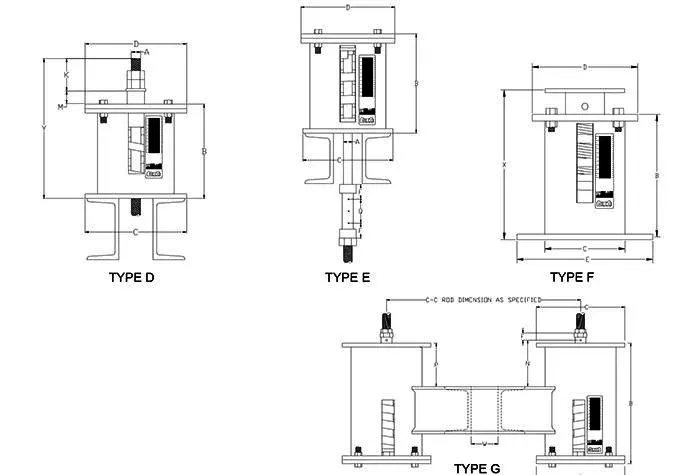

Technický přehled

Vlastní pojezdy, nosnost a vysokoteplotní materiály jsou součástí naší pravidelné dodávky. Na základě poptávky provedeme převod mezi mezinárodními normami a před výrobou potvrdíme technickou kompatibilitu.

Kontrola kvality a dokumentace

Náš systém kvality certifikovaný podle ISO 9001 řídí každý krok, od vstupní kontroly pružinového drátu až po závěrečné zátěžové testy. Každý vysokoteplotní variabilní pružinový závěs je přednastaven na klientem specifikované zatížení za studena a cestu na naší zkušební stolici. Zaznamenáváme zatížení ve studené, střední a horké poloze a potvrzujeme, že odchylka je v rámci tolerance. Tyto záznamy jsou uchovávány pro celý balíček sledovatelnosti a mohou být dodány se zásilkou.

Materiálové certifikáty pro pružinové závity, konstrukční ocel a ochranné nátěry lze vysledovat k teplu nebo šarži. Když projekty vyžadují shodu s ASME, EN nebo jinými mezinárodními potrubními předpisy, poskytneme balíčky dokumentace potřebné ke schválení.

Tam, kde se používají vysokoteplotní variabilní pružinové závěsy

Tyto závěsy podporují středně až vysokoteplotní potrubní systémy, kde je přítomno vertikální posunutí, ale není extrémní. Typické instalace zahrnují pomocná parní potrubí, napájecí potrubí kotlů, vstupní a výstupní potrubí ekonomizéru, okruhy horkého oleje v rafinériích a chemických závodech, rozvody středotlaké páry v průmyslových zařízeních a vysokoteplotní vzduchové kanály. V každém případě se závěs přizpůsobí vertikálnímu pohybu a zároveň udržuje napětí potrubí v rámci konstrukčních limitů, bez nákladů a obálky konstantní podpory zatížení.

Často kladené otázky

Jak si mohu vybrat mezi variabilním pružinovým závěsem a konstantním pružinovým závěsem?

Rozhodnutí spočívá na povoleném kolísání zatížení. Pokud vaše zpráva o namáhání potrubí umožňuje změnu zatížení mezi studenou a horkou polohou, variabilní pružinový závěs poskytuje spolehlivou podporu za nižší cenu. Tam, kde trubka nemůže přijmout žádnou smysluplnou změnu, je vyžadován konstantní pružinový závěs. Náš technický tým může zkontrolovat vaše údaje o nákladu a cestování a doporučit vhodný typ.

Jaká je maximální provozní teplota pro vysokoteplotní variabilní pružinový závěs?

Se standardní legovanou pružinovou ocelí, jako je 50CrVA, může závěs spolehlivě fungovat v prostředí, kde samotný závit pružiny dosahuje přibližně 150 °C až 200 °C. Pro teploty pružiny do 350 °C přecházíme na slitiny na bázi niklu jako je Inconel X-750. Slitinu nemusíte specifikovat sami; sdílet očekávanou teplotu jarní expozice a naši inženýři vyberou správný materiál.

Dokáže Tianshun postavit variabilní pružinové závěsy pro velmi velká nebo velmi malá zatížení?

Náš standardní sortiment pokrývá 0,5 kN až 250 kN. Zátěže mimo toto pásmo jsou řešeny jako zakázkové inženýrství. V našem zařízení byly vyrobeny a testovány malé podpěry přístrojového vedení a těžké stoupací závěsy pro hlavní parní vedení.

Jaké možnosti nátěru existují pro vysokoteplotní nebo korozivní prostředí?

Kromě žárového zinkování a vysokoteplotního epoxidu můžeme aplikovat tepelně vytvrzené nátěry na bázi silikonu, halar nebo vyrobit pouzdro z nerezové oceli. Pokud je vaše lokalita pobřežní, pobřežní nebo chemicky agresivní, uveďte to během dotazu a my vám doporučíme vhodný ochranný systém.

Dodávají se variabilní pružinové závěsy s návodem k instalaci?

Ano. Každý závěs je dodáván se stručným instalačním průvodcem, který zahrnuje zvedání, odstranění přednastaveného zastavení a ověření zatížení. Poskytujeme také podrobné pokyny pro uvedení do provozu, aby tým na místě mohl před předáním potvrdit správnou funkci.

Jaká je typická dodací lhůta pro standardní vysokoteplotní variabilní pružinový závěs?

Standardní modely s běžně skladovanými pružinovými materiály lze vyrobit, přednastavit a otestovat během čtyř až šesti týdnů. Zakázkové slitiny a větší nosnosti to mohou rozšířit a harmonogram potvrzujeme v době nabídky.

Práce s Tianshunem

Když nás kontaktujete ohledně vysokoteplotního proměnlivého pružinového závěsu, váš dotaz zpracuje specializovaný manažer účtu s technickými znalostmi v oblasti podpory potrubí. Zkontrolujeme vaše provozní podmínky, včetně teploty, cesty, zatížení a příslušného konstrukčního kódu, a zašleme vám technické doporučení do 24 hodin. Zakázkové pružinové materiály, nestandardní pojezdy, specifické koncovky a specifická projektová dokumentace jsou považovány za normální obchod, bez zvláštních výjimek.

Po dodání zůstáváme k dispozici pro podporu při instalaci a údržbu. Více než 70 % našeho podnikání pochází z opakovaných objednávek, což považujeme za nejsilnější podporu výkonu našich produktů během tisíců tepelných cyklů.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Závod o rozloze 35 000 m², Jiangsu, Čína – export do více než 45 zemí.

Vysokoteplotní variabilní pružinové závěsy, které udržují podpěru spolehlivou, i když je trubka horká.
