Shrnutí článku:Rafinérské potrubní systémy pracují v extrémních podmínkách zahrnujících vysoké teploty, kolísání tlaku, vibrace a teplotní roztažnost. SpolehlivýRafinerský variabilní pružinový závěspomáhá udržovat stabilitu potrubí tím, že poskytuje řízený vertikální pohyb a konzistentní podporu zatížení.Tianshunvyvíjí pokročilá řešení podpory pružin navržená pro rafinérské, petrochemické a průmyslové potrubní aplikace, pomáhající inženýrům snižovat koncentraci napětí a zlepšovat dlouhodobý výkon systému.
Moderní rafinérie obsahují tisíce metrů technologických potrubí přepravujících páru, ropné produkty, chemikálie a vysokoteplotní tekutiny. Během provozu tato potrubí neustále podstupují tepelnou expanzi a kontrakci. Bez řádných podpůrných systémů může nadměrný pohyb způsobit dodatečné namáhání potrubí, ventilů, čerpadel a připojeného zařízení.
A Rafinerský variabilní pružinový závěsje navržen tak, aby absorboval vertikální tepelný posun při zachování spolehlivé podpory zatížení. Na rozdíl od pevných podpěr potrubí umožňují pružinové závěsy kontrolovaný pohyb a snižují riziko deformace potrubí. To z nich dělá základní součást pro rafinérské jednotky, chemické závody, elektrárny a další náročná průmyslová prostředí.
Tianshun se specializuje na výrobu průmyslových potrubních podpůrných řešení, včetně variabilních pružinových podpěr, konstantních pružinových podpěr a přizpůsobených potrubních podpěrných sestav. S profesionálními inženýrskými zkušenostmi společnost poskytuje řešení vhodná pro složité provozní podmínky rafinérií.
Variabilní pružinový závěs využívá pečlivě vybraný mechanismus spirálové pružiny k podpoře hmotnosti potrubí a zároveň umožňuje vertikální pohyb. Když se potrubí roztahuje v důsledku zvýšení teploty, potrubí se pohybuje nahoru nebo dolů, což způsobuje stlačení nebo prodloužení pružiny. Podpěrná síla se mění proporcionálně podle tuhosti pružiny.
Základní pracovní proces zahrnuje:
Ve srovnání s tradičními pevnými podpěrami poskytují variabilní pružinové závěsy lepší flexibilitu pro potrubí s mírným tepelným posunem. Jsou zvláště vhodné, když je během provozu přijatelné nějaké kolísání zatížení.
Prostředí rafinérií vyžaduje podpůrné komponenty, které vydrží nepřetržitý provoz, změny teploty a mechanické vibrace. Vysoce kvalitní pružinové závěsy poskytují několik důležitých výhod.
Tepelná expanze může vytvářet významné síly uvnitř potrubních sítí rafinérií. Variabilní pružinové závěsy umožňují kontrolovaný pohyb, snižují nadměrnou koncentraci napětí a chrání kritická připojení zařízení.
Potrubí jsou často připojena k drahým zařízením, jako jsou výměníky tepla, kompresory a čerpadla. Správná podpora pružin pomáhá minimalizovat dodatečné zatížení přenášené na trysky zařízení.
Průmyslová zařízení vyžadují komponenty, které mohou fungovat nepřetržitě po mnoho let. Odolné pružinové materiály, pouzdra odolná proti korozi a přesná kalibrace zátěže přispívají k delší životnosti.
Variabilní pružinové závěsy jsou k dispozici v různých konfiguracích, včetně horních, bočních a přizpůsobených konstrukcí, což umožňuje inženýrům optimalizovat rozvržení podpěry podle požadavků projektu.
Výběr správného pružinového závěsu vyžaduje podrobné zvážení podmínek potrubí, provozních parametrů a projektových norem. Inženýři obvykle hodnotí následující faktory:
Nesprávný výběr může způsobit nedostatečnou podporu, nadměrné kolísání zatížení nebo sníženou flexibilitu potrubí. Proto je před výrobou nezbytný odborný technický výpočet.
Rafinérský variabilní pružinový závěs je široce používán v průmyslových odvětvích, kde potrubní systémy zažívají tepelné pohyby a dynamické provozní podmínky.
| Oblast použití | Funkce | Hlavní přínos |
|---|---|---|
| Jednotky na zpracování ropy | Podporujte vysokoteplotní procesní potrubí | Snižte tepelné namáhání a deformaci |
| Parní potrubní systémy | Kompenzujte vertikální expanzní pohyb | Udržujte stabilní provoz potrubí |
| Připojení petrochemických zařízení | Kontrolujte plnění trysky | Chraňte připojená zařízení |
| Potrubí výměníku tepla | Absorbujte tepelný posun | Zlepšete spolehlivost systému |
| Zařízení na výrobu energie | Podporujte vysokoteplotní potrubí | Prodlužte životnost potrubí |
Různé projekty rafinérií vyžadují různé podpůrné kapacity. Tianshun poskytuje variabilní pružinové závěsy s přizpůsobenými technickými parametry na základě požadavků na design potrubí.
| Parametr | Typický rozsah |
|---|---|
| Typ závěsu | Konfigurace A, B, C, D, E, F, G |
| Velikost pružiny | č.0 - č.22 |
| Cestovní rozsah | 30 mm, 60 mm, 90 mm, 120 mm, 180 mm |
| Provozní zatížení | 0,2 kN - 400 kN |
| Variace zatížení | ≤25 % Standardní provedení |
| Materiál bydlení | Uhlíková ocel Q235/Q355 |
| Povrchová úprava | Žárově pozinkované nebo lakované |
Pružinové prvky jsou běžně vyráběny s použitím vysoce pevných legovaných pružinových ocelových materiálů, aby byl zajištěn stabilní výkon za podmínek nepřetržitého zatížení. Pro speciální prostředí vyžadující vyšší odolnost proti korozi nebo teplotní odolnost jsou k dispozici přizpůsobená řešení.
Spolehlivé potrubní systémy rafinerií závisí na přesné výrobě a přísné kontrole kvality. Tianshun se zaměřuje na výrobu produktů pro podporu pružin prostřednictvím řízených procesů včetně kontroly materiálu, obrábění součástí, kalibrace pružin, ověřování sestav a závěrečné testování výkonu.
Společnost působí v souladu s postupy řízení kvality ISO 9001:2015 a poskytuje řešení kompatibilní s mezinárodními normami pro potrubí. Ke každému pružinovému závěsu lze dodat technickou dokumentaci, informace o zatížení a záznamy o kontrole dle požadavků projektu.
Inženýrský tým také podporuje zákazníky s výběrem pružin, výpočtem zatížení, pokyny k instalaci a přizpůsobeným návrhem podpory, aby se zajistilo, že konečný produkt odpovídá skutečným provozním podmínkám.

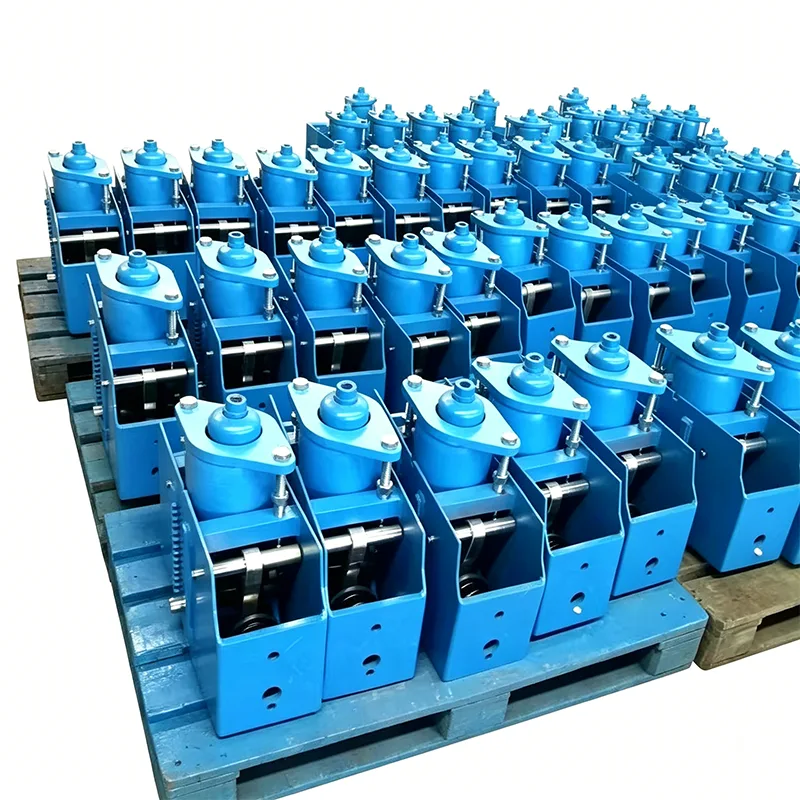

Variabilní pružinový závěs mění svou nosnou sílu podle pohybu pružiny, takže je vhodný pro aplikace, kde je přijatelné mírné kolísání zatížení. Konstantní pružinový závěs udržuje téměř konstantní podpůrnou sílu v celém rozsahu pojezdu a je obvykle zvolen pro vysoce citlivé připojení zařízení.
Rafinérské potrubí je vystaveno tepelné roztažnosti, smršťování a vibracím během provozu. Pružinové závěsy poskytují flexibilní podporu, která umožňuje pohyb při zachování stability potrubí a snížení namáhání připojených součástí.
Inženýři obvykle potřebují k výběru správného modelu závěsu pružiny hmotnost potrubí, provozní teplotu, tepelný posun, směr pohybu, místo instalace a specifikace projektu.
Ano. Variabilní pružinové závěsy lze přizpůsobit pomocí různých materiálů, ochranných povlaků, nosnosti a instalačních konfigurací tak, aby vyhovovaly provozním podmínkám rafinérie a petrochemie.
Zátěžové zkoušky, kontrola rozměrů a ověření kalibrace zajišťují, že pružinový závěs funguje podle konstrukčních požadavků a udržuje stabilní podporu během dlouhodobého provozu.
Spolehlivý variabilní pružinový závěs rafinérie hraje klíčovou roli při udržování bezpečnosti potrubí, snižování tepelného namáhání a zlepšování provozní účinnosti v rafinériích a petrochemických zařízeních. Výběrem správně navržených řešení podpory pružin mohou společnosti dosáhnout bezpečnějšího provozu potrubí a nižších nákladů na údržbu. Tianshun poskytuje profesionální výrobu pružinových závěsů a přizpůsobená řešení podpory potrubí navržená pro náročné průmyslové aplikace. Pro technickou konzultaci, výběr produktu nebo projektovou spolupráci, prosímkontaktujte násdnes získáte vhodné řešení pro váš potrubní systém rafinérie.
