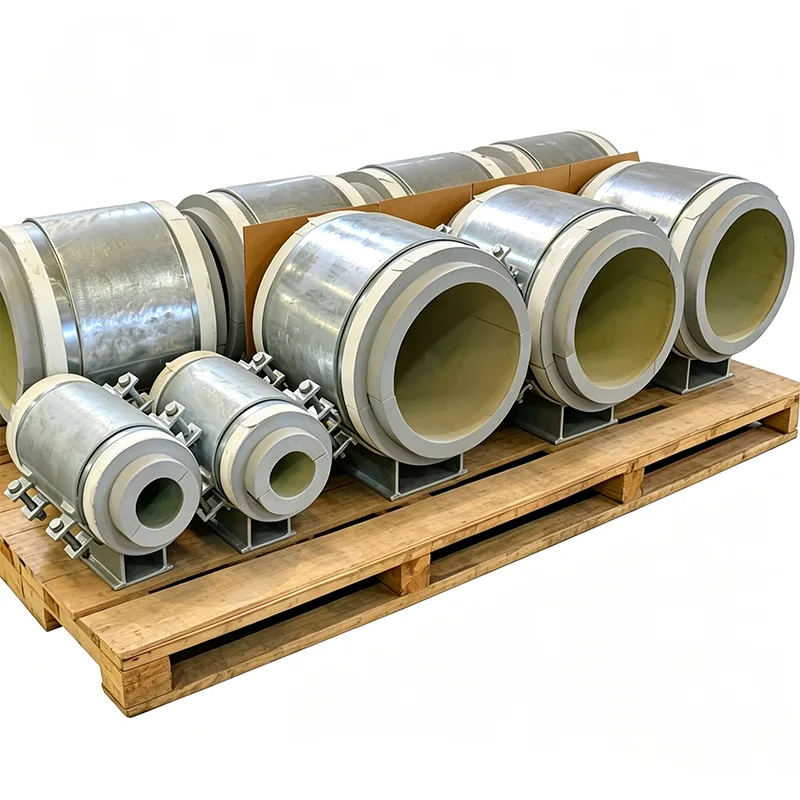

Podpora potrubí pro kryogenní služby

V kryogenních potrubních systémech může i malý chybný krok v konstrukci podpory vést ke křehkým lomům, nadměrnému tepelnému zisku nebo nebezpečnému zatížení připojeného zařízení. V Yangzhou Tianshun vyrábíme podpěry potrubí pro vlaky na zkapalňování LNG, terminály pro skladování etylenu a jednotky pro separaci vzduchu od roku 2012. Chápeme, že podpora v této službě není jen kus oceli – je to pečlivě vypočítaná sestava, která musí zvládnout smršťování za studena, zachovat integritu izolace a zůstat konstrukčně zdravá po celá desetiletí.

Výběr materiálu, který klade bezpečnost na první místo

Všechny naše Pipe Support for Cryogenic Service jsou vyrobeny z materiálů, které si zachovávají houževnatost při nejnižších provozních teplotách. Pro kovovou zátěžovou dráhu obvykle používáme šroubování ASTM A320 L7, nerezovou ocel 304L nebo 316L pro těla svěrek a nízkoteplotní uhlíkovou ocel (A350 LF2), pokud to konstrukční podmínky dovolují. Každé teplo materiálu je rázově testováno při projektované minimální teplotě – hodnoty Charpyho V-notch jsou standardně součástí vašeho balíčku dokumentace, nejen na vyžádání.

Navrženo pro smršťování za studena a kolísání zatížení

Když se 30metrové potrubí LNG ochladí z okolní teploty na -162 °C, může se smrštit o více než 50 mm. Naše podpůrné sestavy jsou konfigurovány tak, aby umožňovaly tento pohyb bez vyvolání sekundárních napětí. Nabízíme:

Kryogenní kluzné desky s povrchy podložek impregnovaných PTFE nebo grafitem, spojené s nosným izolačním blokem, který zabraňuje přenosu chladu na nosnou ocel.

Přednastavené studené boty, které kompenzují tepelné smrštění a eliminují dohady během instalace.

Konstantní pružinové podpěry vyladěné tak, aby udržely téměř nulové kolísání zatížení v celém rozsahu pohybu za studena, což zabraňuje přetížení trysek kryogenních čerpadel a kompresorů.

Integrace izolace, která zabraňuje ledu a kondenzaci

Popraskaná parozábrana nebo studené místo na podložce může vést k tvorbě ledu, CUI (koroze pod izolací) a ztrátě energie. Naše podpěry jsou navrženy tak, aby se daly integrovat s izolačními systémy PIR (polyisokyanurát) i s komůrkovým sklem. Nosná izolační část je plně zapouzdřena mezi patkou trubky a nosnou konstrukcí se souvislou parotěsnou cestou. Můžeme také předřezat sekundární izolaci tak, aby odpovídala tloušťce a detailům opláštění vašeho dodavatele potrubí.

Testování a dokumentace pro plnou sledovatelnost

Než jakýkoli produkt opustí naše zařízení, dokončí úplný interní testovací program

Každý produkt před odesláním dokončí kompletní interní testovací program. Součástí tohoto programu je rozměrová a vizuální kontrola, PMI (pozitivní identifikace materiálu), testování tvrdosti, nedestruktivní testování MT/PT, pokud je to možné, testování zatížení pružinou s křivkami zatížení-posunutí a měření tloušťky povlaku. K dispozici jsou protokoly o továrních zkouškách (FTR) a protokoly o zkouškách materiálu (MTR).

Poznámka: Interní testování se nerovná testování třetí strany akreditované ILAC

Pokud by bylo potřeba testování svědky třetí strany nebo laboratorní testování, je nabízeno jako samostatná volitelná služba.

Samostatně nabízené volitelné kontrolní služby třetích stran

1. Materiálové testování

Služby dostupné v této kategorii zahrnují analýzu chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a tvrdost.

2. Svařte NDT

Nabízené metody jsou Magnetic Particle Testing (MT), kapalinové penetrační testování (PT), ultrazvukové testování (UT) a radiografické testování (RT).

3. Testování výkonu pružiny

Křivky zatížení-posunutí jsou součástí tohoto testování.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Proč vyčníváme

LISEGA International Pipe Support System jako náš benchmark

Naše přesnost zatížení, testovací standardy a dokumentační systémy jsou měřeny podle mezinárodního potrubního nosného systému LISEGA.

Nad rámec standardního modelu domácího dodavatele

Zatímco standardní tuzemský výrobce dodává pouze výrobek, u každé pružinové jednotky je přiložena křivka zatížení-posunutí. Kromě toho pomáháme s testováním SGS třetí stranou a svědky inspekce a podporujeme kontroly dokumentů inženýrů PE/CPE pro zahraniční projekty.

Aplikace

Terminály pro příjem LNG a zařízení na výrobu špiček

Skladování a manipulace s etylenem, propylenem a kapalným čpavkem

Průmyslová plynárenská zařízení (LOX, LIN, LAR)

Kryogenní potrubní galerie a sekundární ochranné prostory nádrží

Chladicí boxy v separaci vzduchu a zpracování uhlovodíků

Naše kryogenní podpěry jsou dnes v provozu na projektech na Středním východě, v jihovýchodní Asii a Severní Americe a spolehlivě fungují v některých z nejnáročnějších tepelných podmínek.

Proč Tianshun?

Jsme specializovaný výrobce, nikoli generální distributor. Náš technický tým dokáže změřit izometrii napětí vašeho potrubí, identifikovat každé umístění studené podpory a navrhnout optimalizovanou sestavu, která sníží náklady na materiál i dobu instalace, aniž by došlo ke snížení izolačního výkonu. Více než 70 % našeho podnikání pochází z opakovaných objednávek – přímý výsledek poskytování předvídatelné kvality každé zásilky.

FAQ

Otázka: Jakou nejnižší teplotu mohou vaše kryogenní podpěry zvládnout?

A: Až do -196 °C (teplota kapalného dusíku). Pro servis kapalného helia kontaktujte náš technický tým.

Otázka: Dokážete porovnat naše stávající potrubní patky a detaily izolace?

A: Ano. Pravidelně vyrábíme výkresy na míru klienta, včetně nestandardních výšek bot, stylů upínání a tloušťky izolace.

Otázka: Poskytujete izolační materiál jako součást podpory?

Odpověď: Ano, dodáváme nosnou izolaci (PIR, pěnové sklo nebo dřevo) plně spojenou s patkou potrubí. Okolní sekundární izolace a opláštění jsou obvykle aplikovány na místě, ale můžeme poskytnout prefabrikované izolační sady.

Otázka: Jak zabráníte praskání izolace při cyklickém zatížení za studena?

A: Nosný blok je navržen s pevností v tlaku výrazně vyšší, než je maximální vypočítaný nosný tlak. U vícevrstvých izolací také střídáme spoje a používáme flexibilní lepicí systémy, které se přizpůsobí různému pohybu.

Otázka: Jaké normy splňují vaše kryogenní podpěry?

Odpověď: Naše návrhy se řídí MSS SP-58, ASME B31.3 Kapitola VI (pro LNG), EN 13480 a nejnovějšími směrnicemi GIIGNL. V případě potřeby lze uvést označení CE podle PED.

Otázka: Dokážete zvládnout krátké dodací lhůty pro nouzové náhradní díly?

A: Ano. Udržujeme zásoby běžných kryogenních posuvných desek a sad šroubů. U plně vyrobených sestav je možná expresní výroba za 7-10 dní.
