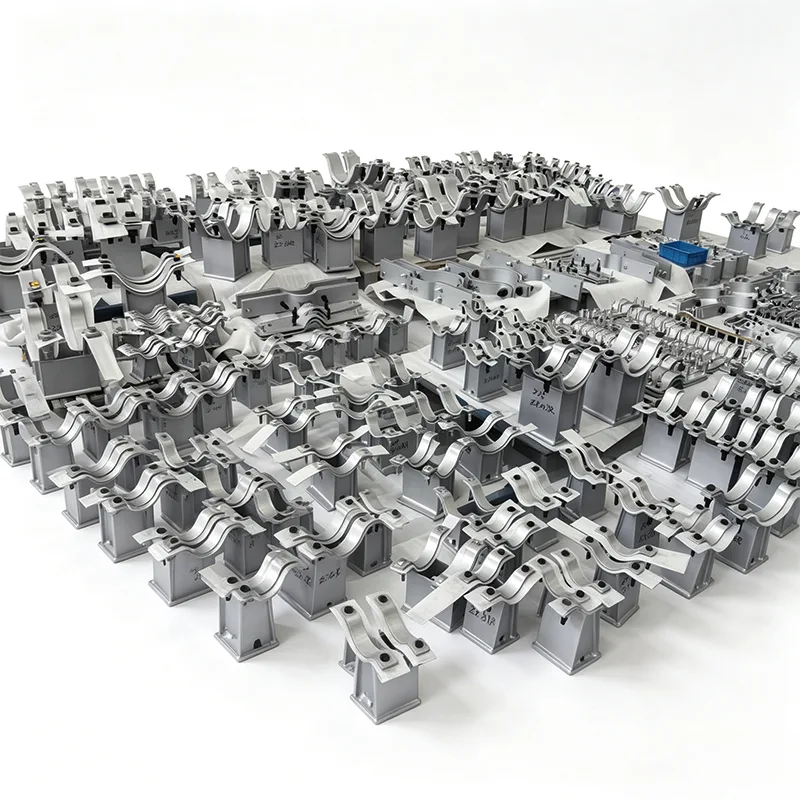

Nerezové podpěry sedlových trubek

Když musí podpěra potrubí sedět v pobřežní továrně nasycené solí, zvládnout agresivní chemické mytí nebo zůstat bezúdržbová po desetiletí ve sterilní zpracovatelské lince, výběr materiálu je vším. V Yangzhou Tianshun navrhujeme a dodáváme potrubní podpěry od roku 2012 a naše nerezové podpěry sedlových trubek jsou vyrobeny přesně pro takové situace – kde standardní uhlíková ocel prostě neobstojí.

Každá podpora sedla z nerezové oceli, kterou dodáváme, odráží 14 let přímé zpětné vazby od dodavatelů EPC, techniků údržby a vlastníků projektů ve více než 45 zemích. Zjistili jsme, co funguje, co brzy selže a jak navrhnout běžné body selhání dlouho předtím, než se podpora vůbec dotkne vaší trubky.

Co získáte sedlem Tianshun z nerezové oceli klanice

Integritu materiálu můžete vysledovat

Tělesa sedel a klanice obrábíme z masivních plechů a tyčí z nerezové oceli 304 (UNS S30400) nebo 316L (UNS S31603) – ne odlévané ekvivalenty. Každé teplo materiálu je dodáváno s certifikátem EN 10204 3,1 mlýna a udržujeme plnou sledovatelnost od příjmu suroviny až po výstupní kontrolu. Pro projekty vyžadující zvýšenou odolnost proti důlkové korozi jsou na vyžádání k dispozici duplexní třídy 2205 nebo superaustenitické třídy.

Promyšlený tvar, ne jen ohnutá deska

Poloměr sedla je přesně opracován tak, aby odpovídal skutečnému vnějšímu průměru vaší trubky, obvykle od 1" NB do 48" NB a větší. To eliminuje bodové zatížení, které může nastat u generických podpěr ve tvaru V. Na horkých linkách často rozšiřujeme šířku sedla a začleňujeme PTFE nebo grafitové kluzné desky s nízkým třením přímo do konstrukce – takže podpěra pracuje s tepelným pohybem vaší trubky, nikoli proti němu.

Konstrukce sloupku, díky kterému je instalace předvídatelná

Samotný sloupek – vertikální sloupek, který připevňuje sedlo ke konstrukční oceli – je k dispozici v pevné výšce nebo v nastavitelných konfiguracích. Pevné klanice jsou obvykle jednosvařované zhotovení z nerezového kanálu, H-nosníku nebo trubky, s plně pronikajícím svarem na základně sedla. Nastavitelné konstrukce zahrnují uspořádání závitového dříku a pojistné matice, což umožňuje přesné nastavení elevace během vyrovnávání za tepla bez řezání nebo opětovného svařování.

Všechny nosné svary provádějí certifikovaní svářeči podle postupů kvalifikovaných podle ASME sekce IX, s mapami svarů a NDE (PT nebo RT), které jsou k dispozici podle potřeby. Povrchová úprava po svařování je standardně mořena a pasivována pro obnovení plné odolnosti proti korozi.

Jak se manipuluje s břemeny

Nepředpokládáme pouze „nerez je silný“. Naši interní inženýři kontrolují každou sestavu klanic na kombinaci vertikální vlastní hmotnosti, tahu tepelné roztažnosti, příležitostného zatížení větrem nebo seismickým zatížením a jakéhokoli zdvihu, ke kterému může dojít při změnách směru. Pokud má váš projekt specifické návrhové normy (ASME B31.1, B31.3, EN 13480 atd.), můžeme poskytnout odpovídající analýzu napětí a údaje o zatížení. Dodali jsme podpěry navržené pro vertikální zatížení od několika stovek Newtonů až po více než 300 kN.

Kde tyto podpory uvidíte ve službě

V průběhu let se naše podpěry sedlových trubek sedlových trubek z nerezové oceli dostaly do míst, kde selhání není možné:

Terminály zpětného zplynování LNG – 316L sedla v otevřeném mořském prostředí s nepřetržitou solnou mlhou.

Farmaceutické smyčky WFI (voda pro injekce) – nerez 304 s kompletní dokumentací a možností elektrolyticky leštěné povrchové úpravy.

Závody na jedlý olej a nápoje – podpěry navržené s hygienickými profily, minimálními štěrbinami a tam, kde je to nutné, těsnícími materiály vyhovujícími FDA.

Chemické zpracování a skladování louhu – speciálně vybrané druhy pro odolnost proti praskání chloridovou korozí.

Vrchní strany pobřežních plošin – nastavitelné podpěry umožňující opětovné vyrovnání po strukturálním usazení, vše v objemu 316L s úplnou kontrolou třetí strany.

Jak se ujistíme, že kvalita je skutečná

Každá sestava sedla podpěry projde před vydáním naší interní testovací laboratoří:

Ověření rozměrů podle dohodnutých výrobních výkresů

PMI (pozitivní identifikace materiálu) pro potvrzení jakosti nerezových dílů

Průnik barvivem nebo radiografická kontrola kritických svarů (dle specifikace klienta)

Zátěžové zkoušky na vyžádání pro nové nebo silně přizpůsobené návrhy

Naše továrna je certifikována podle ISO 9001:2015 a jsme zvyklí při výrobě a výstupní kontrole spolupracovat s inspektory třetích stran ze společností SGS, Bureau Veritas, TÜV a zástupci klientů.

Přizpůsobení je normou, nikoli příplatkem

Jen velmi málo projektů potřebuje „katalogové“ sedlo z nerezové oceli. Většina vyžaduje úpravy – různé rozměry základní desky, specifické vzory otvorů pro šrouby, prodloužená výška pro čistou izolaci, konkrétní úhel opásání sedla, integrovaná vodítka nebo přídržné svorky. to je v pořádku. Náš výrobní pracovní postup jsme postavili na malosériových zakázkových zakázkách. Pošlete nám svůj datový list potrubí, nárys konstrukční oceli nebo jednoduchý náčrt a naši inženýři vám do 2–3 pracovních dnů vrátí návrhový výkres.

Pro projekty s opakujícími se požadavky na potrubní stojany můžeme předem připravit kompletní plán podpory, identifikovat příležitosti k optimalizaci a snížit celkové náklady na instalaci, aniž bychom ohrozili dodržování předpisů.

Poslední poznámka ke spolehlivosti

Většina našich objednávek podpěr nerezových trubek pochází od zákazníků, kteří od nás již nainstalovali podpěry z uhlíkové oceli a vrátili se speciálně kvůli modernizaci nerezové oceli. Když máte specifikaci potrubí, která vyžaduje, aby „všechny smáčené a vnější podpůrné součásti byly odolné proti korozi“, chápeme, že to znamená, že sedlo podpěry je součástí systému – není to dodatečný nápad. Stavíme to tak, kontrolujeme to tak a dokumentujeme to tak.

Potřebujete cenovou nabídku nebo rychlou technickou revizi?

Kontaktujte náš technický tým na [e-mail / telefon] a uveďte velikost potrubí, požadovanou výšku a podmínky zatížení. U standardních požadavků budete mít obvykle kompletní nabídku za méně než 24 hodin. Rádi vám také domluvíme návštěvu továrny v Yangzhou – vidět, jak nerezová sedla procházejí od desky až po konečnou montáž, je nejlepší způsob, jak pochopit rozdíl, který přináší skutečná výrobní kontrola.

FAQ

1. Jaké třídy nerezové oceli nabízíte pro podpěrná sedla a jak poznám, že skutečně dostávám 316L?

Naše standardní zásoby zahrnují 304 (UNS S30400) a 316L (UNS S31603) plech a tyč. Pro prostředí s vysokým obsahem chloridů nebo pobřežní prostředí důrazně doporučujeme 316L kvůli obsahu molybdenu, který výrazně zlepšuje odolnost proti důlkové korozi. Každé teplo materiálu, které obdržíme, přichází s certifikátem EN 10204 3.1 frézovací zkoušky a před zahájením řezání nebo svařování naše interní laboratoř provede PMI (Positive Material Identification) pomocí ručního XRF na nerezových třídách. Kopii této zprávy PMI obdržíte v konečném balíčku dokumentace – žádné dohady, žádné „důvěřujte mi“.

2. Dokážete vyrobit sedlo pro nestandardní vnější průměr trubky nebo tloušťku izolace?

Ano, je to pro nás rutina. Zadáte skutečný vnější průměr trubky (a vnější průměr izolace, pokud sedlo sedí na izolované trubce) a my obrobíme poloměr sedla tak, aby přesně odpovídal tomuto rozměru. Nejedná se o ohnutou desku, která „vypadá blízko“ – kontaktní plocha je vyfrézována na určený poloměr, obvykle s úhlem opásání mezi 120° a 180° v závislosti na zatížení a požadavcích na boční omezení. Můžeme také rozšířit výšku sedla na čirou izolaci a opláštění bez jakéhokoli řezání v terénu.

3. Poskytujete únosnost a výpočty napětí pro vlastní sestavy klanic?

Absolutně. Náš inženýrský tým rutinně provádí kontroly svislého zatížení, vodorovného tahu a kombinovaného namáhání podle ASME B31.1, B31.3 nebo vašeho projektu zvoleného kódu. Předložíme výpočtový list, ve kterém je uvedena kontrola vzpěru sloupu klanice, napětí ložiska základové desky, pevnost svaru a napětí/smyk šroubu podle potřeby. Pokud váš projekt vyžaduje nezávislé ověření, nemáme problém spolupracovat s vámi jmenovaným technikem třetí strany.

4. Jaké standardy svařování a kontroly dodržujete u nerezových podpěr?

Všechny nosné svary na sedlech nerezových klanic provádějí kvalifikovaní svářeči podle WPS s kvalifikací ASME Section IX. Typickým spojem mezi sedlem a sloupkem je plně pronikající drážkový svar, broušený do hladka na špičce. V závislosti na vaší specifikaci provádíme penetrační barvivo (PT) nebo radiografii (RT) na kritických svarech. Po svařování je každá nerezová sestava mořena a pasivována, aby se odstranil tepelný odstín a obnovila se pasivní vrstva oxidu chrómu. Můžete vidět rozdíl: jednotný, stříbřitý povrch bez modrého zabarvení kolem oblasti svaru.

5. Mohu získat sloupek s nastavitelnou výškou a jak přesné je nastavení výšky?

Ano, nabízíme závitové nastavitelné klanice s uspořádáním pojistných matic, běžně používané tam, kde je potřeba přesné nastavení elevace během vyrovnávání za tepla nebo tam, kde se elevace konstrukční oceli mohou lišit. Typický rozsah nastavení je ±25 mm a jemný závit umožňuje vertikální přesnost 1–2 mm. Po nastavení se pojistná matice utáhne a přivaří, aby se zabránilo pohybu během provozu. Dráha plného zatížení je mechanická (smyk závitu) a podle toho dimenzujeme dřík – při přenášení zatížení se nespoléháme na hřebový svar.

6. Jsou vaše podpěry z nerezové oceli vhodné pro hygienická prostředí nebo prostředí s umýváním (potraviny, farmacie)?

Ano, a pro tyto aplikace jsme dodali mnoho dávek. Z hygienických požadavků odstraňujeme rovné vodorovné povrchy a štěrbiny tam, kde je to možné, a sestavu dokončujeme na drsnost povrchu minimálně Ra 0,8 μm (32 μin), případně elektrolyticky leštíme, pokud je to specifikováno. Na závity také používáme směsi proti zadření vyhovující FDA a zabraňujeme feritické kontaminaci tím, že veškeré nástroje a pracovní povrchy jsou vyhrazeny pro nerez. Balíček dokumentace může obsahovat zprávy o drsnosti povrchu a podrobné certifikáty čištění.

7. Jakou dokumentaci obdržím s objednávkou?

Standardní zásilka obsahuje:

Kompletní zpráva o kontrole rozměrů zobrazující skutečné a výkresové rozměry

Materiálové certifikáty EN 10204 3.1 pro všechny nerezové díly

Zpráva PMI (pro ověření slitiny)

Mapa svarů a zprávy NDE (PT/RT podle potřeby)

Certifikát moření a pasivace

Prohlášení o shodě a balicí list s čísly tepla

Můžeme také poskytnout datové knihy sestavené na konkrétní formát vašeho projektu. Přibližně 80 % našich zakázek na podporu nerezové oceli nyní obsahuje alespoň základní záznam MDR (Manufacturer’s Data Record).

8. Jaká je reálná dodací lhůta pro dávku zakázkových nerezových klanicových sedel?

Pro množství 5 až 50 kusů s vlastními rozměry a standardním materiálem 304/316L je naše typická dodací lhůta 20–30 pracovních dnů od schválení výkresu. Větší objednávky nebo ty, které vyžadují duplexní nerezovou ocel, se mohou prodloužit na 35–45 dní. Pokud se nacházíte v kritické časové ose, můžeme diskutovat o urychlení – často můžeme zkrátit o 5–7 pracovních dnů rezervováním materiálu a přesouváním směn, ale vždy budeme transparentní ohledně toho, co je možné, aniž bychom ohrozili kvalitu svaru nebo kontrolní kroky.
