Variabilní podpěra pružiny typu F

Yangzhou Tianshun Pipeline Technology Co., Ltd., založená v roce 2012, vyrábí celou řadu produktů v přísném souladu s normou HG/T 20644 Variable Spring Supports and Hangers. Variabilní pružinová podpěra typu F je základní podpěra standardní řady, speciálně navržená pro spodní podepření potrubí. Je široce používán v potrubních systémech malých a středních objemů v energetice, petrochemii, hutnictví a dalších průmyslových odvětvích a je jedním z nejpoužívanějších modelů s variabilními pružinami ve strojírenství.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Technické specifikace produktu

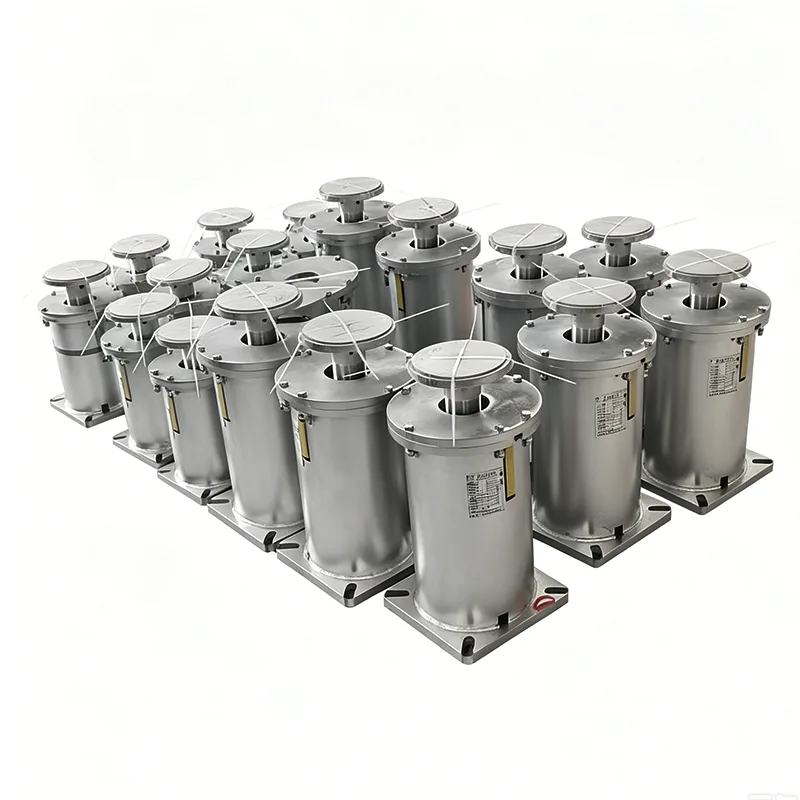

Struktura a vlastnosti produktu typu F

Variabilní pružinová podpěra typu F využívá vertikální skříňovou strukturu složenou z následujících částí:

▶  Základní deska: Široká nosná základní deska, připojená k základu

▶  Pružinový válec: Vestavěná válcová spirálová tlačná pružina

▶  Horní deska: Nakládací deska, připojená k podpěře potrubí

▶  Indikační štítek posunutí: Označené pozicemi ve studeném a horkém stavu

▶  Pojistný šroub: Uzamčen během přepravy a instalace

▶  Šroub pro nastavení výšky: Jemné nastavení zátěže na místě

Základní konstrukční vlastnosti

Standardní modulární provedení

Plně kompatibilní se standardem HG/T 20644, zaměnitelný s produkty jiných výrobců

Standardizovaná řada zatížení a posunu, vhodná pro výběr konstrukčního institutu

Jednotné instalační rozměry, vhodné pro inženýrské zakázky

Tovární přednastavení

Pružina předem stlačená podle konstrukčního zatížení, aretovaná ve studené poloze

Pro uvedení do provozu je po instalaci na místě nutné pouze odstranit pojistné šrouby

Není třeba nastavovat stlačení pružiny na místě

Kompaktní konstrukce

Vertikální provedení, malá podlahová plocha

Celková výška 200-400mm, vhodné pro prostorově omezené příležitosti

Nízké těžiště, dobrá stabilita

Pohodlná údržba

Sestavu pružiny lze vytáhnout a vyměnit samostatně

Jasná indikace posunu během kontroly

Žádné opotřebitelné díly, bezúdržbové provedení

Stručná referenční tabulka technických parametrů typu F

Provedení Standard: HG/T 20644-2024 Rychlost změny zatížení: ≤ 25 % (standardní požadavek) Materiál pružiny: 50CrVA pružinová ocel Materiál pláště: Q235BAantikorozní úprava: Pískování odrezování + epoxidový základní nátěr bohatý na zinek + vrchní nátěr

Podrobné vysvětlení pravidel kódování modelu

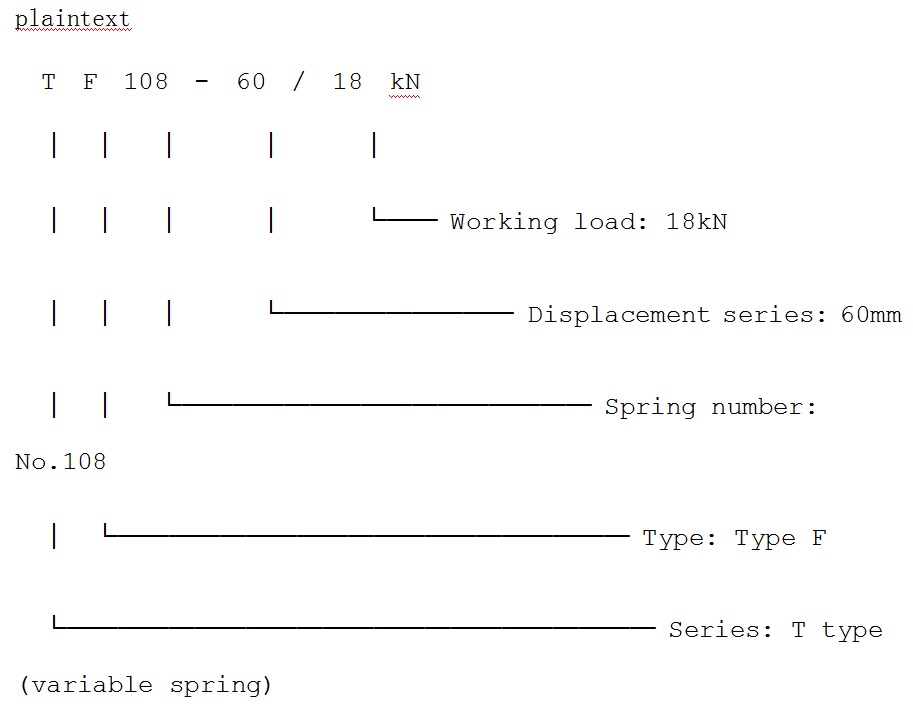

Příklad kódování standardního modelu variabilní podpory pružiny typu F:

Požadované parametry pro výběr:

▶  Provozní zatížení potrubí (kN)

▶  Svislý tepelný posun potrubí (mm)

▶  Směr posunutí (nahoru / dolů)

▶  Stupeň ochrany životního prostředí

Náš profesionální tým může přímo poskytnout přesné modely produktů typu F na základě vámi poskytnutých parametrů potrubí.

Příklad výběru (průvodce krok za krokem)

Příklad pracovních podmínek:

▶  Provozní zatížení potrubí: 15 kN

▶  Tepelný posun potrubí nahoru: 40 mm

Kroky výběru:

1. Určete řadu posunů: posun 40 mm, vyberte řadu 60 mm (rezervní rezerva)

2.Vypočítejte zatížení v horkém stavu: posunutí nahoru, uvolnění pružiny, snížení zatížení

3.Zkontrolujte tabulku tuhosti pružin: vyberte pružinu č.106, tuhost 0,25kN/mm

4. Vypočítejte změnu zatížení: 40 mm × 0,25 kN/mm = změna 10 kN

5. Ověřte rychlost změny: 10 kN / 15 kN = 6,7 % ≤ 25 %, splňující požadavky

Konečný model: TF106-60/15kN

Výběr variabilní podpory pružin typu F se zdá komplikovaný, ale ve skutečnosti se řídí standardy. Poskytujeme bezplatnou službu výběru: stačí zadat parametry potrubí a my vám poskytneme přesné modely.

Typické aplikační scénáře typu F

Kontrola kvality a dodání

Kontrola kvality výroby

Speciální kontrola pružin: 100% zátěžový test pro každou pružinu, záznam křivky tuhosti

Nastavení předkomprese: přesně stlačeno do studené polohy podle požadavků objednávky, uzamčeno

Kalibrace indikace posunu: poloha indikační destičky s přesností ±1 mm

Antikorozní úprava: pískování stupně Sa2,5, tloušťka povlaku ≥80μm

Kontrola vzhledu: komplexní kontrola svarů, rozměrů a značení

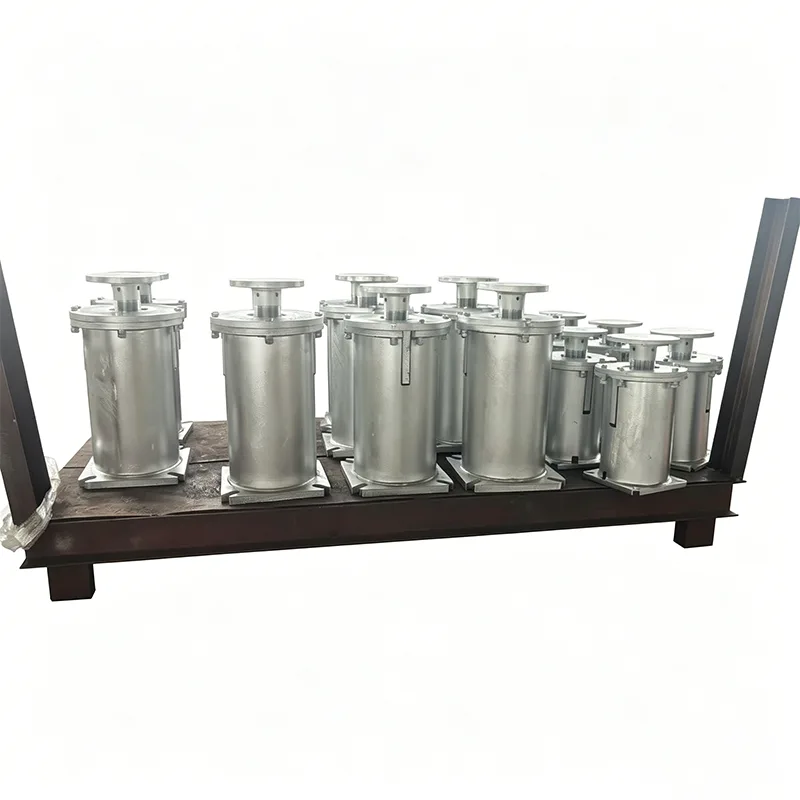

Výhody doručení

Skladem: běžné modely (TF030-TF120, zdvih 30/60/90) skladem

Rychlé doručení: skladové objednávky expedovány do 3 dnů, vlastní objednávky 7-10 dnů

Hromadná cena: odstupňovaná cena pro inženýrské hromadné zadávání zakázek

Kompletní dokumentace: každá šarže výrobků je dodávána s osvědčením o kvalifikaci, zprávou o zkoušce pružiny, montážním návodem

Servis a podpora

Volný výběr: Profesionální inženýři poskytují výpočet výběru pro zajištění přesného modelu

Poskytnutí výkresu: Poskytněte standardní výkresy instalačních rozměrů pro spolupráci s designem

Technická podpora: Odpovězte na různé otázky týkající se instalace, uvádění do provozu a používání

Záruka kvality: 2letá záruka na produkt, bezplatná výměna za jiné než lidské poškození

Nouzová reakce: Poskytněte řešení problémů na místě do 24 hodin

Náhradní díly: Skladujte sestavy pružin, šrouby a další díly podléhající opotřebení

Variabilní podpora pružin typu F je standardním obecným produktem v chemickém průmyslu a také nejpoužívanějším modelem variabilní pružiny ve strojírenství. Již 14 let se zaměřujeme na standardní sériovou výrobu se stabilní kvalitou produktů a včasným dodáním a obsluhovali jsme inženýrské projekty ve více než 40 zemích světa. Vyberte si standardní typ F, zvolte spolehlivost a pohodlí.
