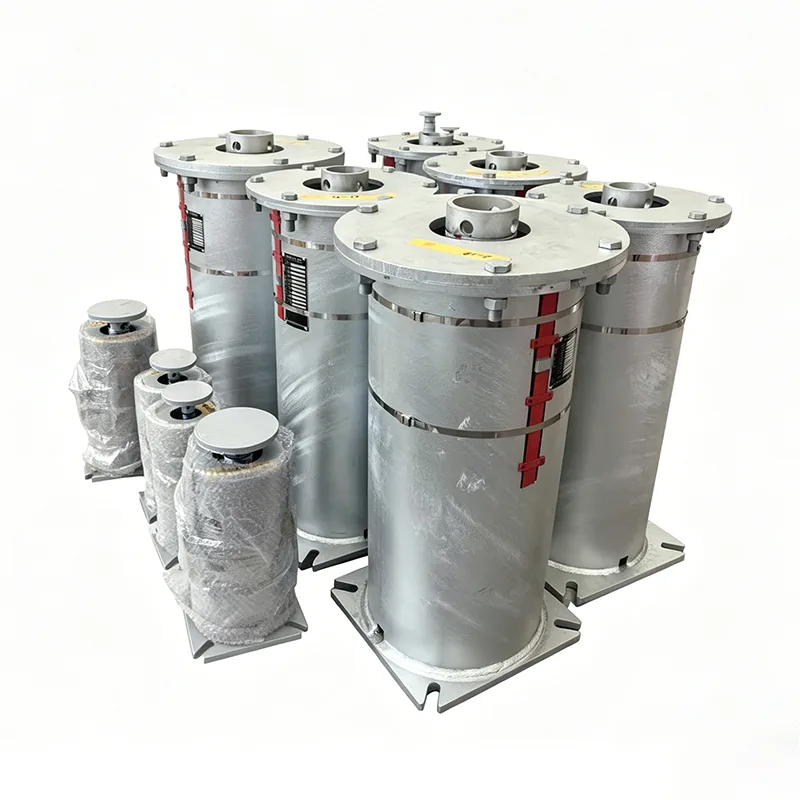

Tepelná elektrárna Variabilní pružinová podpora

V komplexních potrubních systémech tepelných elektráren pára-voda, spaliny a vzduch a práškové uhlí je tepelný posun potrubí způsobený drastickými změnami teploty hlavním rizikem ohrožujícím bezpečnost systému. Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd., podporovaná 14 lety technické akumulace v oblasti podpory potrubí, vyvinula speciálně variabilní pružinovou podporu tepelné elektrárny pro pracovní podmínky tepelné energie. Tento výrobek, navržený na principu momentové rovnováhy, poskytuje kontinuální elastickou podpůrnou sílu při vertikálním tepelném posunu v potrubí, účinně absorbuje a kompenzuje posunové napětí, zabraňuje poškození potrubí a připojených zařízení dodatečným namáháním a zajišťuje dlouhodobý bezpečný provoz elektráren.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Technické specifikace produktu

Variabilní tabulka specifikací pružinového závěsu	Příklad
Typ / konfigurace závěsu	Typ A, B, C, D, E, F, G
Velikost pružiny / č.	č. 0 - č. 22
Cestovní rozsah	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Provozní zatížení	0,2 kN - 400 kN
Instalovaná zátěž (studená zátěž)	kN / kgf
Provozní zatížení (horká zátěž)	kN / kgf
Směr pohybu	Nahoru / Dolů
Variabilita (%)	≤ 25 % (standardní)
Povrchová úprava	Hot Dip Galv/ Lakované
Materiál bydlení	Uhlíková ocel (Q235/Q355)

Inženýrská aplikace a hodnota

Potrubní systémy v tepelných elektrárnách mají extrémně vysoké požadavky na spolehlivost nosných částí. Při navrhování variabilní podpěry pružin tepelné elektrárny jsme plně vzali v úvahu praktické technické problémy:

Eliminace dodatečného napětí: V rámci specifikovaného rozsahu zatížení-posunutí si pružinový moment a moment zatížení vždy udrží dynamickou rovnováhu, čímž se zabrání deformaci potrubí nebo netěsnosti spoje způsobené tepelnou roztažností a smršťováním za studena.

Přesné nastavení ve studeném stavu: Výrobce provádí předkompresní nastavení přesně podle instalačního zatížení poskytnutého uživatelem a fixuje indikační desku v teoretické pracovní poloze ve studeném stavu pomocí polohovacích bloků, což zajišťuje, že pružina je dočasně v tuhém stavu během instalace na místě a zabraňuje náhodnému namáhání během konstrukce.

Intuitivní sledování provozu a údržby: Konstrukce externího indikačního štítku posunutí umožňuje personálu provozu a údržby intuitivně kontrolovat, zda posunutí podpěry pružiny při provozním zatížení odpovídá návrhu po uvedení potrubí do normálního provozu, což usnadňuje preventivní údržbu.

Přísná kontrola kvality a specifikace instalace

Každý produkt prochází před odesláním komplexním interním testováním

Kryty pro interní testování

Rozměrová a vizuální kontrola, PMI (Positive Material Identification), testování tvrdosti, nedestruktivní testování MT/PT (pokud je to možné), testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. K dispozici jsou zprávy o továrních zkouškách (FTR) a zprávy o zkouškách materiálu (MTR).

Poznámka: Vlastní testování není testováním třetích stran akreditovaným ILAC

Testování třetí stranou nebo laboratorní testování je k dispozici jako volitelná, samostatně nabízená služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Analýza chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Testování magnetickými částicemi (MT), Testování průniku kapalin (PT), Ultrazvukové testování (UT) a Radiografické testování (RT).

3. Testování výkonu pružiny

Včetně křivek zatížení-posun.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Co nás odlišuje

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný výrobek, poskytujeme u každé pružinové jednotky křivku zatížení-posunutí. Usnadňujeme také testování SGS třetí stranou a svědecké inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Proč zvolit variabilní pružinovou podporu tepelné elektrárny Tianshun?

Bohaté zkušenosti s projekty tepelné energetiky: Výrobky jsou široce používány v závěsných systémech parovodů a kotlových zařízení tepelných elektráren doma i v zahraničí a obstály ve zkouškách vícenásobných cyklů spouštění a odstavování bloků.

Přizpůsobená technická podpora: Poskytujeme kompletní technické služby od výpočtu namáhání potrubí, výběru typu a přizpůsobení až po pokyny k instalaci na místě, abychom zajistili, že každá podpora přesně odpovídá pracovním podmínkám.

Stabilní dodávka dodavatelského řetězce: Spoléháme se na automatizované výrobní linky a kompletní testovací zařízení na naší základně Jiangsu a zajišťujeme včasné a vysoce kvalitní dodávky materiálů pro velkosériové projekty tepelné energie.

Podpora plného životního cyklu: Zakládáme exkluzivní soubory projektů a poskytujeme hodnocení stavu a pokyny k výměně během údržby při odstávce, čímž snižujeme rizika provozu a údržby elektráren.
