Potrubní systémy v energetickém průmyslu pracují ve složitých pracovních podmínkách, obecně charakterizovaných vysokou teplotou a vysokým tlakem, hořlavými a výbušnými médii a dlouhými nepřetržitými provozními dobami. Selhání podpěr potrubí může vést k prasknutí potrubí, úniku média a dokonce k velkým bezpečnostním nehodám.
Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.
Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.
Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

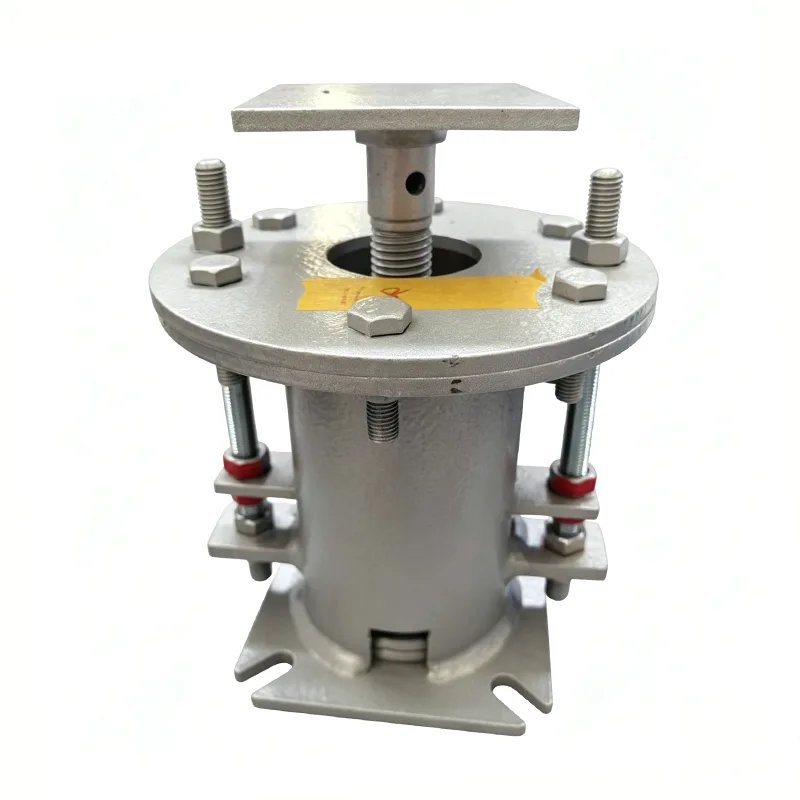

Variabilní pružina pro energetický průmysl je vyhrazené elastické podpůrné zařízení pro potrubí navržené speciálně pro energetický průmysl. Udržuje stabilní výkon v extrémních pracovních podmínkách a zajišťuje bezpečný a spolehlivý provoz energetických zařízení.
Variabilní pružinová podpora Energy Industry absorbuje tepelné posuny potrubí způsobené změnami teploty prostřednictvím elastické deformace pružin, přičemž nese vlastní hmotnost potrubí a přídavná zatížení.
Společnost Yangzhou Tianshun Pipeline se 14 lety zkušeností s poskytováním podpůrných systémů potrubí v energetickém průmyslu úspěšně aplikovala své produkty na více než 300 energetických projektů po celém světě, včetně kritické infrastruktury, jako jsou tepelné elektrárny, jaderné elektrárny, terminály LNG a dálkové plynovody.
| Variabilní tabulka specifikací pružinového závěsu | Příklad |
| Typ / konfigurace závěsu | Typ A, B, C, D, E, F, G |
| Velikost pružiny / č. | č. 0 - č. 22 |
| Cestovní rozsah | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Provozní zatížení | 0,2 kN - 400 kN |
| Instalovaná zátěž (studená zátěž) | kN / kgf |
| Provozní zatížení (horká zátěž) | kN / kgf |
| Směr pohybu | Nahoru / Dolů |
| Variabilita (%) | ≤ 25 % (standardní) |
| Povrchová úprava | Hot Dip Galv/ Lakované |
| Materiál bydlení | Uhlíková ocel (Q235/Q355) |
▶ Vysoce spolehlivý design: Všechny kritické komponenty mají redundantní design s bezpečnostním faktorem minimálně 1,6krát.
▶ Přizpůsobení široké teplotě: Běžně funguje v prostředí s extrémními teplotami v rozsahu od -196 ℃ do +600 ℃.
▶ Vynikající únavová odolnost: Pružiny prošly 150 000 cykly únavy, aby splnily požadavky na dlouhodobý nepřetržitý provoz energetických zařízení.
▶ Přesnost vysoké zátěže: Před odesláním podléhá třem kalibracím zátěže, s chybou kontrolovanou v rozmezí ±5 %.
▶ Struktura proti uvolnění a seismice: Obsahuje duální konstrukci proti uvolnění, která je schopna odolat zemětřesení o síle 8 a vibracím zařízení.
▶ Nastavitelnost on-line: Vybaveno speciálním mechanismem pro jemné doladění zátěže bez vypínání.
|
Porovnávací položka |
Univerzální variabilní podpěra pružiny |
Pružná podpora energetického průmyslu |
|
Bezpečnostní faktor návrhu |
1,2-1,4 krát |
≥1,6krát |
|
Rozsah provozních teplot |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Únavový život |
50 000-100 000 cyklů |
≥150 000 cyklů |
|
Anti-Loosening Design |
Jedna matice proti uvolnění |
Dvojité proti uvolnění + pojistné podložky |
|
Inspekční standard |
Kontrola odběru vzorků |
100% úplná kontrola + volitelná kontrola třetí stranou |
|
Platné pracovní podmínky |
Obecná průmyslová prostředí |
Extrémní podmínky v energetice |
Variabilní pružinová podpora energetického průmyslu je široce používána v potrubních systémech různých energetických zařízení:
▶ Hlavní parovody, potrubí napájecí vody a potrubí pro spaliny/vzduch v tepelných elektrárnách
▶ Konvenční ostrovní a jaderné ostrovní pomocné potrubní systémy v jaderných elektrárnách
▶ Kryogenní potrubí v terminálech LNG a zplyňovacích stanicích
▶ Stanice a ventilové komory dálkových plynovodů na zemní plyn
▶ Hydraulické a mazací ropovody ve větrných elektrárnách
▶ Ropovody pro přenos tepla v solárních tepelných elektrárnách
Zavedli jsme přísný speciální proces kontroly kvality energetických produktů, abychom zajistili, že každá proměnná pružinová podpora energetického průmyslu splňuje nejvyšší průmyslové standardy:
▶ Příchozí kontrola surovin: Každá šarže oceli je doprovázena certifikátem původního materiálu a prochází spektrální analýzou a testováním mechanických vlastností.
▶ Řízení výroby pružin: Vyrábí se pomocí CNC strojů na navíjení pružin, každá pružina prochází třemi úplnými kompresními testy.
▶ Kontrola kvality svařování: Všechny svařovací procesy provádějí certifikovaní svářeči a podléhají 100% nedestruktivnímu testování (NDT).
▶ Testování výkonu hotového produktu: Každá jednotka prochází zátěžovým testem při plném zdvihu a kalibrací zdvihu.
▶ Konečná kontrola před odesláním: Vydávají se kompletní dokumenty o certifikaci kvality, včetně zpráv o materiálu, zpráv o zkouškách a osvědčení o shodě.
Náš systém managementu kvality je certifikován podle ISO 9001:2015 a všechny produkty splňují mezinárodní normy včetně CE, API a ASME.
▶ Bezplatná analýza napětí potrubí a výpočet výběru podpěry/závěsu
▶ Přizpůsobené designové služby pro konkrétní energetické projekty
▶ Pokyny k instalaci a uvedení do provozu na místě
▶ Pravidelné inspekční a údržbářské služby
▶ Nouzové dodávky náhradních dílů s 24hodinovou odezvou zákazníka
Pro podrobnější informace o podpoře proměnných pružin energetického průmyslu nebo technickém výběru pro váš projekt kontaktujte náš profesionální prodejní tým.
