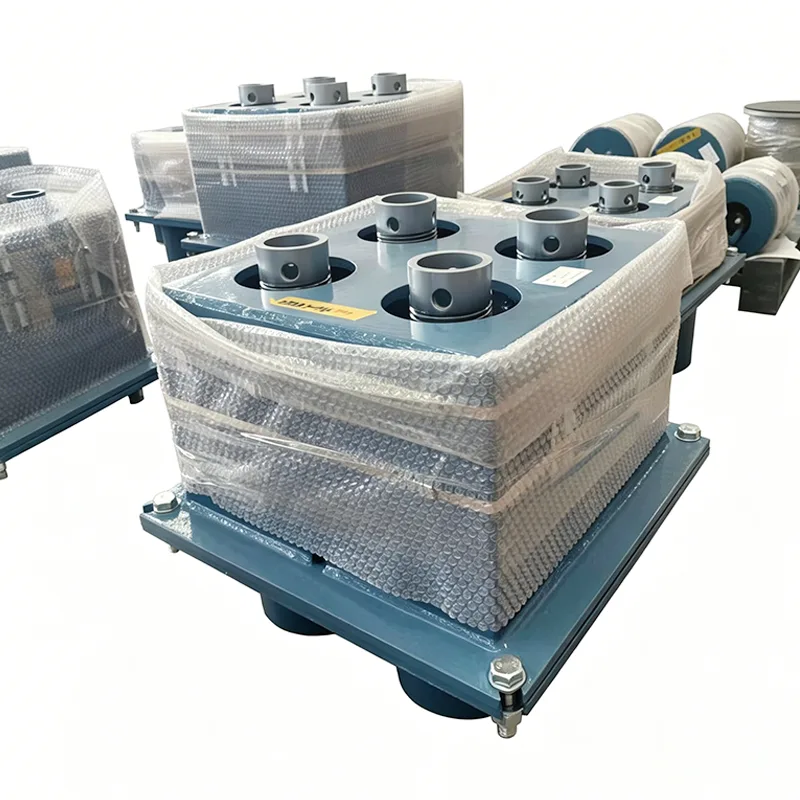

Petrochemická proměnná pružinová podpora

Potrubní systémy v petrochemických závodech pracují dlouhodobě při vysoké teplotě, vysokém tlaku, vysoce korozivním a hořlavém/výbušném prostředí a vyžadují 3-5 let nepřetržitého nepřetržitého provozu. Za takových podmínek jsou běžné průmyslové pružinové podpěry náchylné k únavovému lomu pružiny, proděravění pouzdra korozí a uvolněným spojům. Tyto problémy nejen způsobují koncentraci napětí v potrubí vedoucí k úniku média, ale mohou také vést k neplánovanému odstavení závodu, což přináší ekonomické ztráty v řádu desítek milionů juanů.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

S cílem zaměřit se na tato průmyslově specifická rizika jsme vyvinuli specializovanou petrochemickou variabilní pružinovou podporu, která je plně přizpůsobena přísným požadavkům petrochemického průmyslu od materiálů a struktury až po výrobní procesy.

Umístění základního produktu

Petrochemical Variable Spring Support je elastický produkt pro potrubní podporu určený výhradně pro petrochemické závody. Absorbuje vertikální posuny způsobené tepelnou roztažností a smršťováním potrubí prostřednictvím elastické deformace pružin a zároveň rovnoměrně přenáší zatížení potrubí do stavebních konstrukcí.

Yangzhou Tianshun Pipeline vstoupil na pole podpory petrochemických ropovodů v roce 2012. Za posledních 14 let jsme dodali více než 1,2 milionu sad produktů do více než 280 projektů v oblasti rafinace, etylenu a LNG po celém světě, přičemž výkonnost produktu byla ověřena skutečnými pracovními podmínkami po dobu až 12 let.

Technické specifikace produktu

Graded Material Matching and Precision Manufacturing System

Tříúrovňové řešení pro přizpůsobení materiálu

Na základě požadavků na stupeň koroze a teploty různých pracovních podmínek jsme vytvořili systém odstupňovaných materiálů pro petrochemické podpěry s proměnnými pružinami, abychom se vyhnuli nadměrnému inženýrství nebo nedostatečnému výkonu:

▶  Základní třída: Pouzdro Q345B + pružina 60Si2MnA, vhodné pro rozvody s normální teplotou bez silné koroze

▶  Advanced Grade: Pouzdro z nerezové oceli 304 + pružina 50CrVA s povrchovou úpravou žárovým zinkováním, vhodná pro střední korozi a procesní potrubí pod 300 ℃

▶  Speciální třída: 316L / pouzdro Hastelloy + pružina z vysokoteplotní slitiny na bázi niklu, vhodná pro silnou korozi, 550 ℃ vysoké teploty nebo -196 ℃ nízkoteplotní podmínky

Klíčové řízení výrobního procesu

Všechny produkty využívají standardizované CNC výrobní procesy se 100% sledovatelností základních postupů:

▶  Navíjení pružin: Pomocí německých importovaných CNC pružinových strojů jsou chyby rozteče pružin a průměru řízeny v rozmezí 0,1 mm

▶  Tepelné zpracování: Přijetí vakuového kalení + tři procesy temperování pro úplné odstranění vnitřního pnutí pružiny, zlepšení odolnosti proti únavě o 60 %

▶  Svařování: Použití argonového obloukového svařování se 100% penetračním testováním svarů, aby se zajistila žádná poréznost, praskliny nebo jiné vady

▶  Povrchová úprava: Tři procesy pískování a odstranění rzi + epoxidový základní nátěr bohatý na zinek + fluorokarbonový vrchní nátěr, s celkovou tloušťkou nátěru ≥120 μm

Základní rozdíly oproti univerzálním podporám

Typické aplikační scénáře

Petrochemické variabilní pružinové podpěry jsou široce používány v klíčových instalacích v celém řetězci petrochemického průmyslu:

▶  Potrubí pro přenos ropy a ropných produktů v jednotkách atmosférické a vakuové destilace

▶  Reakční olej a plyn, cirkulační potrubí katalyzátoru v jednotkách pro fluidní katalytické krakování

▶  Potrubí pro vysokoteplotní krakování plynu a nízkoteplotní etylenové potrubí v jednotkách na krakování etylenu

▶  Vysokotlaké potrubí na vodík a ropné produkty v hydrofinačních jednotkách

▶  Povody na zkapalněný zemní plyn a BOG plynovody v terminálech LNG

▶  Přívodní/výstupní a protipožární potrubí na farmách s ropnými nádržemi

Kontrola kvality celého procesu

Zavedli jsme uzavřený systém kvality od návrhu až po poprodejní servis, abychom zajistili, že každá petrochemická podpěra variabilní pružiny splňuje nejvyšší bezpečnostní standardy petrochemického průmyslu:

▶  Kontrola návrhu: Pomocí softwaru CAE pro analýzu napětí a optimalizaci konstrukce procházejí všechna návrhová schémata tříúrovňovou kontrolou

▶  Kontrola surovin: Veškerá ocel pochází z předních oceláren, jako je Baosteel a Angang, přičemž každá šarže je podrobena spektrální analýze a testování mechanických vlastností

▶  Kontrola výroby: Kontrolní body kvality jsou nastaveny pro klíčové procesy, přičemž inspektoři kvality na plný úvazek monitorují a zaznamenávají

▶  Kontrola před odesláním: Každá jednotka prochází zkouškou zatížení při plném zdvihu a kalibrací výtlaku, přičemž jsou vydány materiálové zprávy, zkušební zprávy a osvědčení o shodě

▶  Poprodejní kontrola: 12měsíční záruční doba s bezplatnou opravou nebo výměnou vadných produktů a doživotní technickou podporou

Náš systém managementu kvality je certifikován podle ISO 9001:2015 a všechny produkty splňují mezinárodní normy včetně CE, API a ATEX.

Exkluzivní technické služby

▶  Bezplatné posouzení pracovních podmínek a výpočet výběru: Poskytování profesionální analýzy napětí a řešení pro výběr podpory/závěsu na základě parametrů potrubí a pracovních podmínek

▶  Nestandardní přizpůsobení produktu: Individuální designové služby pro speciální požadavky na zatížení, posun nebo instalaci

▶  Pokyny k instalaci na místě: Vyslání certifikovaných techniků, kteří provedou instalaci a uvedení do provozu na místě

▶  Služba pravidelných kontrol: Poskytování čtvrtletních služeb kontroly a údržby pro zákazníky s roční kooperací

▶  Reakce na nouzové náhradní díly: Zřízení vyhrazeného skladu náhradních dílů, aby bylo zajištěno, že nouzové náhradní díly budou odeslány do 24 hodin

Často kladené otázky (FAQ)

Otázka: Lze vaše petrochemické variabilní pružinové podpěry upravit pomocí speciálních materiálů?

A: Ano. Kromě standardního tříúrovňového materiálového systému můžeme poskytnout přizpůsobení pomocí speciálních slitin, jako je Hastelloy C276, Monel 400 a Inconel 625, abychom se přizpůsobili extrémním podmínkám, jako je silná koroze a ultra vysoké teploty. Dodací lhůta pro produkty ze speciálních materiálů je obvykle 45-60 dní, podrobnosti konzultujte s naším prodejním týmem.

Otázka: Může tento produkt splnit požadavek petrochemických závodů na nepřetržitý nepřetržitý provoz 3-5 let?

A: Ano. Naše petrochemické podpěry s proměnnými pružinami prošly 150 000 únavovými cykly a nepřetržitě fungovaly až 12 let bez selhání ve skutečných pracovních podmínkách. Všechny produkty mají duální strukturu proti uvolnění a plně utěsněný design, účinně zabraňující uvolnění a korozi během provozu, plně splňující požadavky na dlouhodobý provoz.

Otázka: Jaké kontrolní dokumenty jsou součástí každého produktu při odeslání?

Odpověď: Každý produkt je dodáván s kompletními dokumenty o certifikaci kvality, včetně: Certifikát o zkoušce surovin (MTC EN 10204 3.1), Zpráva o zkoušce zatížení pružinou, Zpráva o rozměrové kontrole a Osvědčení o shodě produktu. Pokud je vyžadována kontrola třetí stranou ze strany SGS, BV, TUV nebo jiných institucí, můžeme ji předem zajistit a vystavit odpovídající zprávy.
