Variabilní pružinová podpora pro potrubí

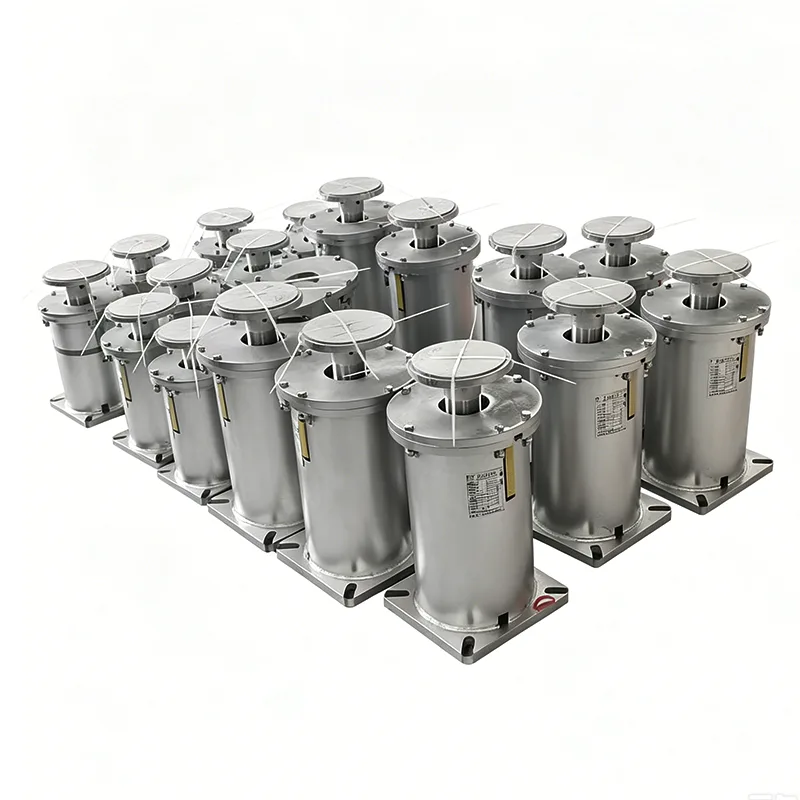

Variable Spring Support for Pipeline je speciální elastické podpůrné zařízení navržené tak, aby vydrželo vertikální posun potrubí. Dodává nastavitelnou podpůrnou sílu v rámci povoleného rozsahu posunutí využitím vlastní tuhosti pružin. Když se potrubí pohybuje nahoru a dolů v důsledku kolísání teploty, průtoku média nebo vibrací zařízení, podpěra automaticky reguluje nosnou sílu, čímž účinně zabraňuje koncentraci napětí v potrubí a poškození spojů zařízení.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Yangzhou Tianshun Piping se zabývá výrobou tohoto produktu od roku 2012. Dosud jsme dodali přes 800 000 sad do více než 300 průmyslových projektů po celém světě a výkonnost produktu byla plně ověřena dlouhodobým provozem na místě.

Technické specifikace produktu

Variabilní tabulka specifikací pružinového závěsu	Příklad
Typ / konfigurace závěsu	Typ A, B, C, D, E, F, G
Velikost pružiny / č.	č. 0 - č. 22
Cestovní rozsah	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Provozní zatížení	0,2 kN - 400 kN
Instalovaná zátěž (studená zátěž)	kN / kgf
Provozní zatížení (horká zátěž)	kN / kgf
Směr pohybu	Nahoru / Dolů
Variabilita (%)	≤ 25 % (standardní)
Povrchová úprava	Hot Dip Galv/ Lakované
Materiál bydlení	Uhlíková ocel (Q235/Q355)

Princip designu a konstrukční kompozice

Navrženo v souladu s Hookeovým zákonem, průhyb pružiny je přímo úměrný působícímu zatížení. Když se potrubí pohybuje nahoru, stlačování pružiny se snižuje a příslušně se snižuje podpěrná síla. Když se potrubí pohybuje dolů, tlak pružiny se zvyšuje, což vede k vyšší podpůrné síle. Tato vlastnost umožňuje podpěře přizpůsobit se dynamickým změnám provozních potrubí a udržovat rovnováhu napětí celého potrubního systému.

Standardní produkty se skládají z následujících klíčových komponent:

▶  Válcová spirálová pružina: Vyrobeno z legované pružinové oceli a podrobeno přísnému tepelnému zpracování a stabilizaci.

▶  Horní a spodní spojovací desky: Používají se ke spojení potrubí a stavebních konstrukcí s flexibilními instalačními režimy přizpůsobitelnými podmínkám na místě.

▶  Indikační štítek zatížení: Zobrazuje zatížení pružiny a posunutí potrubí v reálném čase.

▶  Pojistné zařízení: Zajišťuje polohu pružiny po instalaci a uvedení do provozu, aby se zabránilo deformaci během přepravy a montáže na místě.

▶  Ochranné pouzdro: Zabraňuje vnikání prachu, dešťové vody a korozivních médií, aby se prodloužila životnost pružiny.

Klíčové technické vlastnosti

▶  Řiditelná míra změny zatížení: Míra změny návrhové zátěže se udržuje v rozmezí 25 %, což zajišťuje rovnoměrné rozložení síly v potrubním systému.

▶  Široký výběr specifikací: Vybaveno 12 třídami zatížení a 5 velikostmi výtlaku, které pokrývají požadavky většiny průmyslových potrubních aplikací.

▶  Kalibrace předběžného zatížení: Předem upraveno na specifikované zatížení podle požadavků zákazníka před dodáním, připraveno k přímému použití po instalaci na místě.

▶  Struktura proti uvolnění: Všechny spojovací díly jsou vybaveny pojistnými maticemi a pojistnými podložkami, aby se zabránilo uvolnění během provozu.

▶  Modulární konstrukce: Hlavní součásti jsou zaměnitelné pro snadnou údržbu a výměnu na místě.

▶  Silná přizpůsobivost prostředí: Vhodné materiály a povrchové úpravy lze vybrat tak, aby vyhovovaly různým pracovním podmínkám.

Porovnání výkonu s jinými podpěrami potrubí

Srovnávací položky	Variabilní pružinová podpora pro potrubí	Pevná podpěra potrubí	Neustálá podpora pružin
Kapacita kompenzace posunu	Kompenzuje vertikální posun 50–200 mm	Žádná kompenzace posunutí	Kompenzuje vertikální posun 50–400 mm
Míra variace zatížení	≤ 25 %	Zatížení se prudce mění s posunem	≤ 5 %
Platné pracovní podmínky	Potrubí s obecným tepelným posunem	Potrubí s žádným nebo minimálním výtlakem	Potrubí s velkým výtlakem nebo citlivá na kolísání zatížení
Strukturální složitost	Střední	Jednoduchý	Komplex
Výrobní náklady	Střední	Nízký	Vysoký
Obtížnost instalace a údržby	Nízký	Nízký	Vysoký

Typické aplikační scénáře

Variabilní pružinová podpora pro potrubí je široce používána v různých průmyslových potrubních systémech vystavených teplotním změnám, zvláště ideální pro níže uvedené aplikace:

▶  Potrubí páry, potrubí napájecí vody a potrubí kondenzátu v tepelných elektrárnách

▶  Procesní potrubí a spojovací potrubí zařízení pro výměnu tepla v petrochemických závodech

▶  Kompresorové stanice a ventilové komory dálkových plynovodů na zemní plyn

▶  Hlavní a vedlejší potrubí městských sítí ústředního vytápění

▶  Potrubí pro dopravu kalu v čistírnách odpadních vod

▶  Potrubí na lodích a pobřežních plošinách

Výroba a kontrola kvality celého procesu

Vlastníme moderní výrobní linky na variabilní podpěry pružin, vybavené profesionálním zařízením včetně CNC navíječek pružin, strojů na testování pružin, spektrometrů a nedestruktivních testovacích přístrojů. Všechny produkty jsou vyráběny pod přísnými postupy kontroly kvality:

Každý produkt prochází před odesláním komplexním interním testováním

Kryty pro interní testování

Rozměrová a vizuální kontrola, PMI (Positive Material Identification), testování tvrdosti, nedestruktivní testování MT/PT (pokud je to možné), testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. K dispozici jsou zprávy o továrních zkouškách (FTR) a zprávy o zkouškách materiálu (MTR).

Poznámka: Vlastní testování není testováním třetích stran akreditovaným ILAC

Testování třetí stranou nebo laboratorní testování je k dispozici jako volitelná, samostatně nabízená služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Analýza chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Testování magnetickými částicemi (MT), Testování průniku kapalin (PT), Ultrazvukové testování (UT) a Radiografické testování (RT).

3. Testování výkonu pružiny

Včetně křivek zatížení-posun.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Co nás odlišuje

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný výrobek, poskytujeme u každé pružinové jednotky křivku zatížení-posunutí. Usnadňujeme také testování SGS třetí stranou a svědecké inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Průvodce výběrem a podpůrné služby

Poskytujeme profesionální poradenství při výběru, abychom zákazníkům pomohli vybrat nejvhodnější produkty. Jednoduše nám poskytněte parametry potrubí, provozní teplotu, výtlak, instalační prostor a další relevantní informace a naši inženýři vypočítají a doporučí optimální model a specifikaci Variable Spring Support for Pipeline.

Nabízíme také celou řadu podpůrných služeb, a to následovně:

▶  Nestandardní přizpůsobení: Na zakázku navržené a vyrobené produkty pro speciální zatížení, výtlak nebo omezený prostor pro instalaci.

▶  Technický servis na místě: Lze vyslat profesionální inženýry, kteří provedou instalaci a uvedení do provozu na místě.

▶  Záruční servis: Na všechny produkty se vztahuje 12měsíční záruka. Vadné výrobky budou v záruční době zdarma opraveny nebo vyměněny.

▶  Dlouhodobé dodávky náhradních dílů: Je udržován kompletní inventář náhradních dílů, aby bylo možné rychle reagovat na požadavky zákazníků na náhradní díly.

Obraťte se prosím na náš prodejní tým pro další podrobnosti a cenovou nabídku Variable Spring Support pro potrubí.
