Průmyslový věšák na pružiny

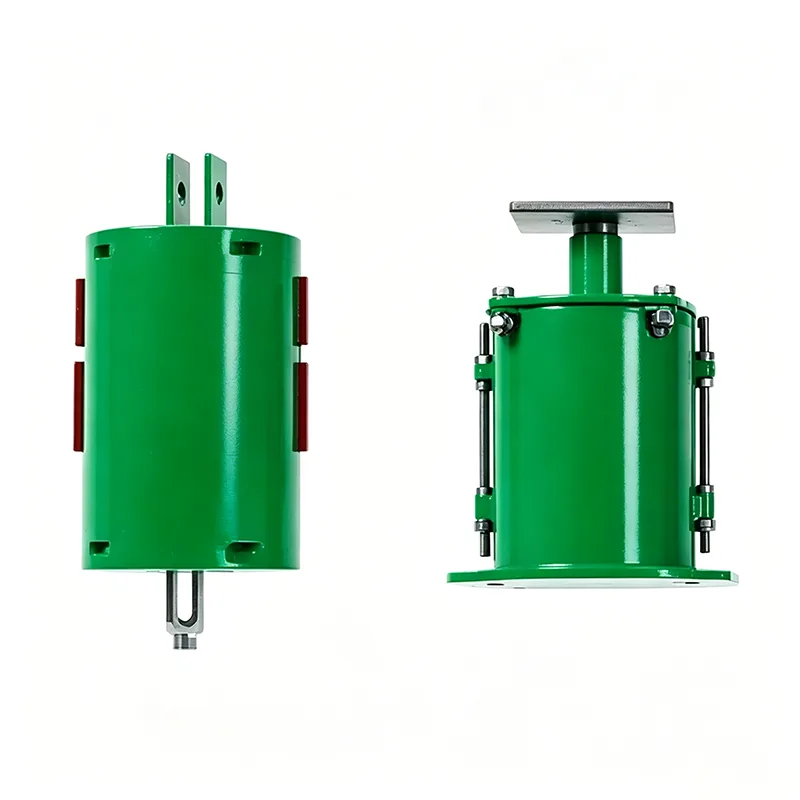

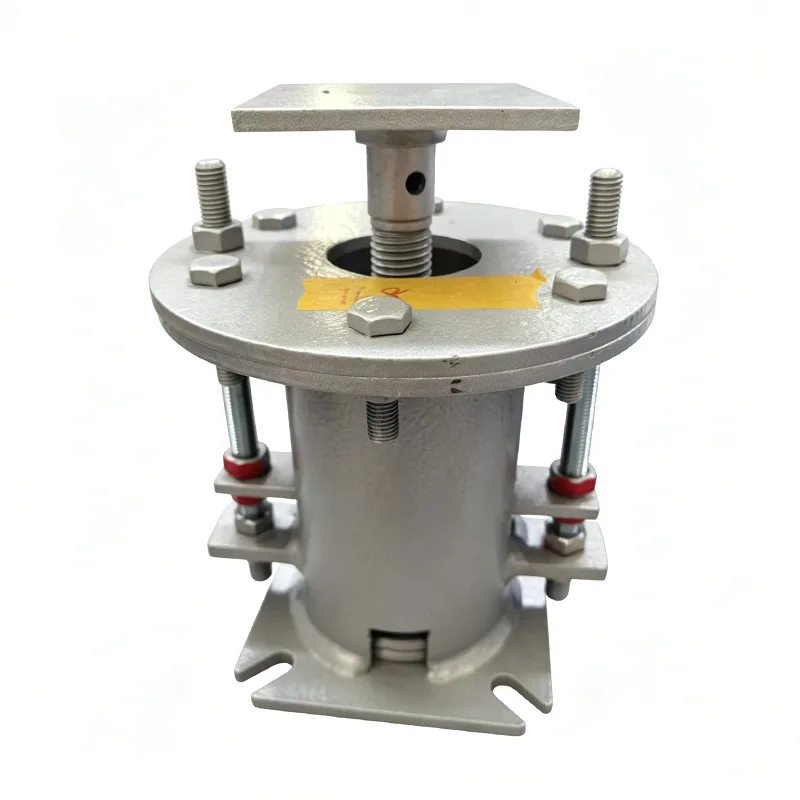

Industrial Spring Hanger je speciální podpůrné zařízení pro průmyslové potrubní systémy. Je navržen tak, aby nesl vlastní hmotnost potrubí, kompenzoval posun způsobený tepelnou roztažností a kontrakcí a izoloval mechanické vibrace. Od roku 2012 se Yangzhou Tianshun Piping zaměřuje na výzkum a vývoj a výrobu těchto produktů. Za posledních 14 let jsme vyrobili více než 500 000 sad, které jsou široce používány v průmyslových projektech vysokého standardu po celém světě. Naše produkty jsou vyráběny v přísném souladu s mezinárodními standardy a poskytují standardní i přizpůsobená řešení, aby vyhovovala různým pracovním podmínkám.

Tento obrázek ukazuje výkonnostní křivku zatížení a posunutí variabilní podpěry pružiny/závěsu, včetně klíčových parametrů zatížení a posunutí pro ověření přesnosti nosnosti a provozní spolehlivosti produktu.

Každá jednotka je před odesláním podrobena zátěžové kalibraci a testování výkonu. Odchylka zatížení nastavení je řízena v rozmezí ±5 %, v souladu s mezinárodní normou ANSI/MSS-SP-58-2018 a také NB/T47039-2013.

Výrobky splňují technické požadavky na energetické, petrochemické a jiné průmyslové potrubní systémy. Podle MSS-SP-58-2018 nesmí maximální povolená variabilita zatížení pro variabilní pružinové jednotky překročit 25 % provozního zatížení za tepla při plném pracovním zdvihu.

Pracovní princip

Díky využití elastických vlastností pružin si Industrial Spring Hanger udržuje konstantní podpůrnou sílu, když potrubí vytváří vertikální posun. Když se potrubí roztahuje nebo smršťuje v důsledku teplotních změn, pružiny se odpovídajícím způsobem natahují a stlačují. Tím je zajištěno rovnoměrné přenášení zatížení potrubí do stavebních konstrukcí, což zabraňuje prasknutí potrubí a poškození zařízení v důsledku koncentrace napětí způsobeného pevnými omezeními. Mezitím tlumicí účinek pružin účinně pohlcuje vibrace generované čerpadly, kompresory a dalšími zařízeními a snižuje přenos hluku.

Technické specifikace produktu

Variabilní tabulka specifikací pružinového závěsu	Příklad

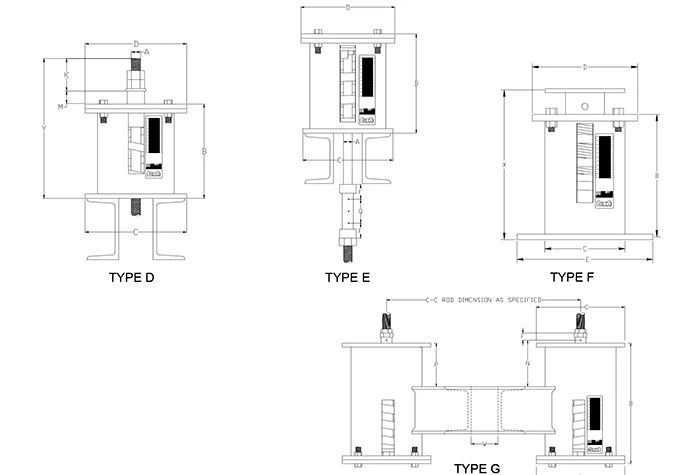

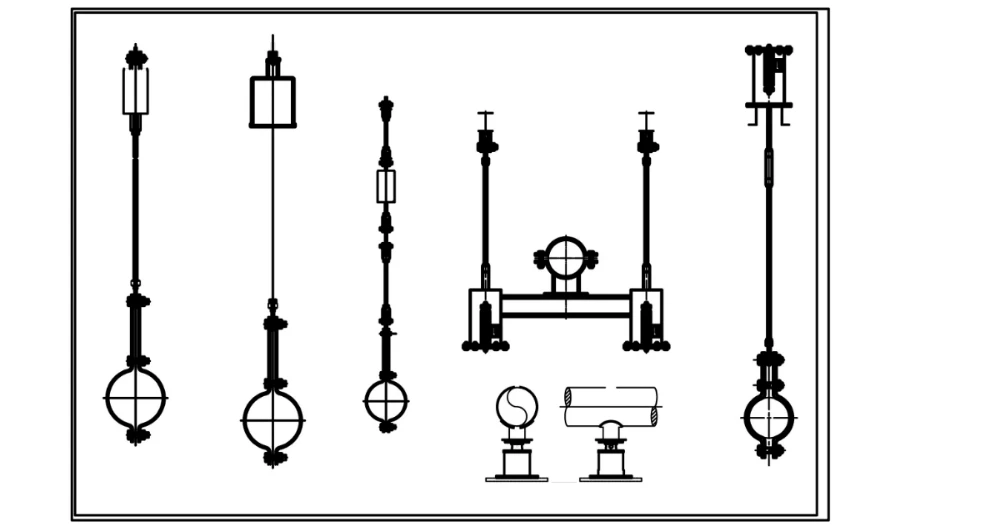

Typ / konfigurace závěsu	Typ A, B, C, D, E, F, G
Velikost pružiny / č.	č. 0 - č. 22
Cestovní rozsah	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Provozní zatížení	0,2 kN - 400 kN
Instalovaná zátěž (studená zátěž)	kN / kgf
Provozní zatížení (horká zátěž)	kN / kgf
Směr pohybu	Nahoru / Dolů
Variabilita (%)	≤ 25 % (standardní)
Povrchová úprava	Hot Dip Galv/ Lakované
Materiál bydlení	Uhlíková ocel (Q235/Q355)

Základní vlastnosti

▶  Vysoká přesnost zatížení: Každá jednotka je před dodáním kalibrována podle zatížení, přičemž chyba zatížení je regulována v rozmezí ±5 %.

▶  Vynikající odolnost proti únavě: Všechny pružiny prošly únavovými testy 100 000 cyklů bez trvalé deformace nebo zlomení.

▶  Vysoký bezpečnostní faktor: Návrhový bezpečnostní faktor není menší než 1,5, což zajišťuje spolehlivý výkon v extrémních pracovních podmínkách.

▶  Vynikající antikorozní výkon: Povrchová úprava žárovým zinkováním nebo povlakem bohatým na epoxidový zinek, vhodný pro korozivní prostředí, jako jsou pobřežní oblasti a chemické závody.

▶  Vizuální monitorování: Vybaveno jasnými stupnicemi pro snadnou instalaci na místě a provozní kontrolu.

Porovnání výkonu

Srovnávací položky	Běžné produkty na trhu	Průmyslový závěs Tianshun
Pružinový materiál	Obyčejná uhlíková ocel	Pružinová ocel 60Si2MnA / 50CrVA
Proces tepelného zpracování	Jednorázové kalení	Třístupňové tepelné zpracování (kalení + temperování + stabilizační zpracování)
Tolerance zatížení	±10% ~ ±15%	V rozmezí ±5 %
Únavový život	30 000 cyklů	Více než 100 000 cyklů
Povrchová úprava	Obyčejný nátěr	Žárové zinkování / Epoxidový základní nátěr bohatý na zinek + vrchní nátěr
Inspekční standard	Kontrola odběru vzorků	100% úplná kontrola

Aplikační scénáře

Industrial Spring Hanger je použitelný pro všechny průmyslové potrubní systémy, které jsou vystaveny kolísání teploty a vibracím. Mimořádně dobře funguje v následujících scénářích:

▶  Vysokoteplotní a vysokotlaká procesní potrubí pro jednotky na rafinaci ropy

▶  Hlavní parovody a rozvody napájecí vody elektráren

▶  Kryogenní potrubí v terminálech příjmu LNG a zplyňovacích zařízeních

▶  Potrubí přepravující korozivní média v chemických a farmaceutických továrnách

▶  Hlavní hlavní potrubí městských sítí ústředního vytápění

▶  Potrubí plynu a kyslíku v železářských a ocelářských metalurgických závodech

Systém zajištění kvality

Každý produkt prochází před odesláním komplexním interním testováním

Kryty pro interní testování

Rozměrová a vizuální kontrola, PMI (Positive Material Identification), testování tvrdosti, nedestruktivní testování MT/PT (pokud je to možné), testování zatížením pružiny s křivkami zatížení-posunutí a měření tloušťky povlaku. K dispozici jsou zprávy o továrních zkouškách (FTR) a zprávy o zkouškách materiálu (MTR).

Poznámka: Vlastní testování není testováním třetích stran akreditovaným ILAC

Testování třetí stranou nebo laboratorní testování je k dispozici jako volitelná, samostatně nabízená služba.

Volitelné inspekční služby třetích stran (uvedeno samostatně)

1. Materiálové testování

Analýza chemického složení, tahové zkoušky, Charpyho nízkoteplotní rázové zkoušky a zkoušky tvrdosti.

2. Svařte NDT

Testování magnetickými částicemi (MT), Testování průniku kapalin (PT), Ultrazvukové testování (UT) a Radiografické testování (RT).

3. Testování výkonu pružiny

Včetně křivek zatížení-posun.

4. Kontrola protikorozní ochrany žárovým zinkováním / epoxidovým nátěrem

5. Testování svědky, dohled nad továrnou a kontrola před odesláním (PSI)

Naše výhody

Porovnáno s mezinárodním systémem podpory potrubí LISEGA

Naše přesnost zatížení produktů, testovací standardy a dokumentační systémy jsou porovnány s mezinárodním systémem pro podepření potrubí LISEGA.

Co nás odlišuje

Na rozdíl od standardních tuzemských výrobců, kteří dodávají pouze samotný výrobek, poskytujeme u každé pružinové jednotky křivku zatížení-posunutí. Usnadňujeme také testování SGS třetí stranou a svědecké inspekce a podporujeme recenze dokumentů inženýry PE/CPE pro zahraniční projekty.

Podpůrné služby

▶  Služba technického výběru zdarma: Poskytujeme profesionální výběr a výpočet závěsů na základě parametrů potrubí a skutečných pracovních podmínek.

▶  Přizpůsobený design: Nestandardní provedení pro speciální zatížení, výtlak nebo omezené požadavky na instalační prostor.

▶  Technická podpora na místě: Lze vyslat profesionální inženýry, kteří vedou instalaci a uvedení do provozu na místě.

▶  Dlouhodobé dodávky náhradních dílů: Udržujeme dobře vybavený sklad náhradních dílů, abychom mohli poskytovat rychlou podporu pro potřeby náhradních dílů.

Pro více technických parametrů nebo přizpůsobená řešení průmyslového pružinového závěsu kontaktujte náš obchodní tým pro získání podrobných dokumentů.
