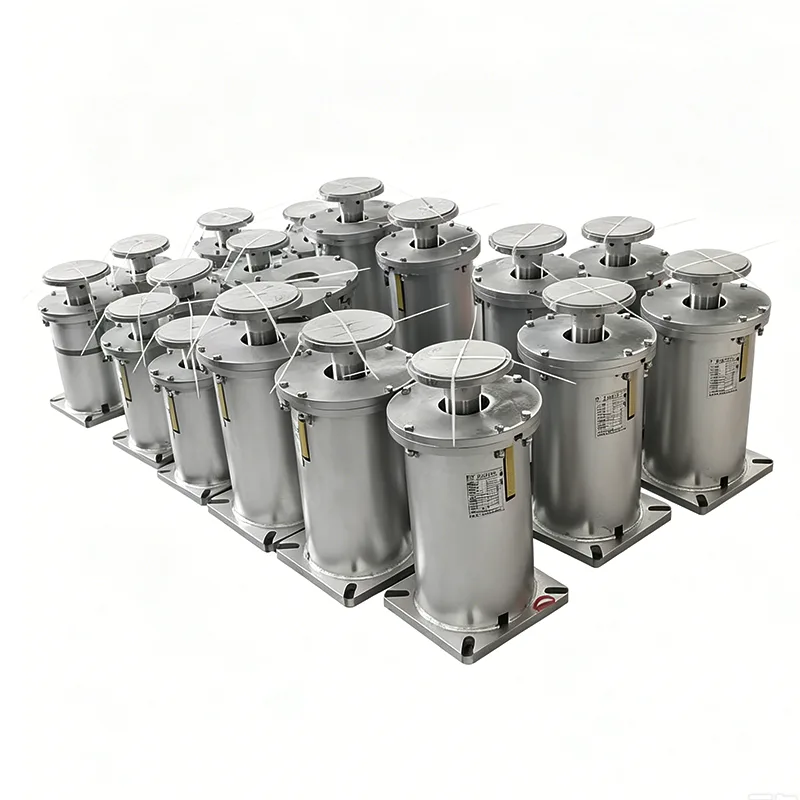

Variabilní pružinová podpora pro potrubíje základní komponentou pro průmyslové potrubní systémy, které zažívají vertikální pohyb způsobený tepelnou roztažností, smršťováním, vibracemi nebo měnícími se provozními podmínkami.Tianshunvyrábí standardizovaná a přizpůsobená řešení podpěry pružin navržená tak, aby vyrovnala zatížení potrubí, přizpůsobila se řízenému výtlaku a pomohla chránit připojená zařízení v náročných aplikacích, jako jsou elektrárny, petrochemická zařízení, ropné a plynárenské systémy a projekty na úpravu vody.
Správně navržený potrubní nosný systém musí dělat více než jen nést statickou hmotnost potrubí. Průmyslové potrubí se může pohybovat se změnou teplot a provozních podmínek a vytvářet další síly na podpěrách, tryskách zařízení, ventilech, přírubách a konstrukčních spojích. Variabilní podpora pružiny pro potrubí využívá elastické charakteristiky pružiny k zajištění nepřetržité podpory a zároveň umožňuje kontrolovaný vertikální pohyb. Tento článek vysvětluje jeho pracovní princip, klíčové komponenty, technické specifikace, aplikace, faktory výběru a výrobní úvahy, což pomáhá inženýrům a průmyslovým nákupčím pochopit, kdy je variabilní podpora pružin vhodným řešením.
Obsah
- Co je proměnná pružinová podpora pro potrubí?
- Proč je potřeba variabilní pružinová podpora?
- Jak funguje variabilní pružinová podpora?
- Jaké jsou klíčové technické specifikace?
- Jaké jsou hlavní součásti?
- Jaké jsou hlavní výhody?
- Kde se používá variabilní podpěra pružin?
- Jak byste měli vybrat správnou pružinovou podporu?
- Proč záleží na kvalitě výroby?
- Jak se to srovnává s jinými podpěrami potrubí?
- Často kladené otázky
- Závěr
Co je proměnná pružinová podpora pro potrubí?
Variabilní pružinová podpěra pro potrubí je pružná mechanická podpěra navržená tak, aby unesla hmotnost potrubí a zároveň se přizpůsobila vertikálnímu posunu. Namísto úplného omezení pohybu potrubí využívá pružinový mechanismus k zajištění podpůrné síly, která se mění podle průhybu pružiny.
Tato konstrukce je zvláště užitečná pro průmyslová potrubí vystavená kolísání teplot. Například parní potrubí se může pohybovat vertikálně, protože se během provozu zahřívá a smršťuje po odstavení. Tuhá podpěra může tento pohyb omezit a přenést nežádoucí síly na potrubní systém. Variabilní pružinová podpora poskytuje kontrolovanou flexibilitu při zachování požadovaného zatížení.
Tianshun vyrábí produkty pro podporu potrubí od roku 2012 a uvádí, že dodává více než 800 000 sad pro průmyslové projekty po celém světě. Rozsah variabilní podpory pružin zahrnuje různé konfigurace, nosnosti, možnosti pojezdu a přizpůsobená řešení pro různé technické požadavky.
Proč je potřeba variabilní pružinová podpora?
Potrubní inženýrství zahrnuje rovnováhu mezi strukturální podporou a řízeným pohybem. Potrubí musí zůstat přiměřeně podepřeno, aniž by vytvářelo nadměrné sekundární napětí, když se jeho poloha během provozu mění.
- Tepelný pohyb:Přizpůsobuje se řízenému vertikálnímu posunu způsobenému ohřevem a chlazením.
- Rozložení zatížení:Udržuje nepřetržitou podporu pro potrubí a související součásti.
- Zvládání stresu:Pomáhá snižovat nadměrné síly přenášené na připojené zařízení.
- Ovládání vibrací:Poskytuje pružný podpůrný mechanismus pro provoz potrubních systémů.
- Ochrana zařízení:Pomáhá snižovat nežádoucí zatížení kolem citlivých trysek, přírub a spojů.
- Inženýrská flexibilita:Podle podmínek instalace lze zvolit různé konfigurace.
Správný výběr by měl být založen na skutečných technických parametrech spíše než na samotném průměru potrubí. Hmotnost potrubí, provozní teplota, vertikální posunutí, montážní poloha a dostupný konstrukční prostor – to vše ovlivňuje výběr podpěry.
Jak funguje variabilní pružinová podpora?
Základní princip činnosti je založen na elastickém chování pružiny. Při svislém pohybu potrubí se pružina vychyluje a odpovídajícím způsobem se mění její podpěrná síla. To umožňuje podpěře sledovat pohyb potrubí a přitom pokračovat v přenášení nákladu.
Když se podepřené potrubí pohybuje dolů, pružina je dále stlačována a její nosná síla se zvyšuje. Když se potrubí pohybuje nahoru, stlačování pružiny se snižuje a podpěrná síla klesá. Výsledné kolísání zatížení je řízeno v rámci navrženého provozního rozsahu.
Díky této vlastnosti jsou variabilní pružinové podpěry vhodné pro systémy, kde se očekává vertikální tepelný pohyb, ale je přijatelné určité množství kolísání zatížení. Pro aplikace vyžadující extrémně malé kolísání podpěrné síly ve velkém rozsahu zdvihu mohou inženýři místo toho zvážit konstantní podporu pružiny.
Jaké jsou klíčové technické specifikace?
Technické specifikace by měly odpovídat skutečnému návrhu potrubí. Tianshun poskytuje několik konfigurací určených k pokrytí různých průmyslových provozních podmínek.
| Specifikace | Typický rozsah nebo možnost | Inženýrský účel |
|---|---|---|
| Konfigurace podpory | Typ A, B, C, D, E, F, G | Poskytuje flexibilitu instalace |
| Velikost pružiny | č. 0–ne. 22 | Odpovídá různým požadavkům na zatížení |
| Cestovní rozsah | 30, 60, 90, 120, 180 mm | Přizpůsobuje různé vertikální pohyby |
| Provozní zatížení | 0,2–400 kN | Podporuje různá zatížení potrubí |
| Směr pohybu | Nahoru / Dolů | Odpovídá očekávanému tepelnému posunu |
| Variabilita zatížení | ≤25 % standardu | Ovládá kolísání podpůrné síly |
| Materiál bydlení | Uhlíková ocel Q235/Q355 | Poskytuje strukturální pevnost |
| Povrchová úprava | Žárově pozinkováno / lakováno | Zlepšuje odolnost vůči životnímu prostředí |
Protože se provozní podmínky liší od jednoho projektu k druhému, měly by být tyto hodnoty považovány spíše za výběrové reference než za náhradu technických výpočtů specifických pro daný projekt.
Jaké jsou hlavní součásti?
Variabilní pružinová podpěra normálně kombinuje několik mechanických součástí do jedné řízené podpěrné sestavy. Každý díl přispívá ke spolehlivému provozu a instalaci.
- spirálová pružina:Primární pružný prvek, který vytváří podpůrnou sílu.
- Horní a spodní spojovací desky:Spojte podpěru se sestavou potrubí a konstrukčními prvky.
- Indikátor zatížení:Poskytuje informace o poloze pružiny, zatížení nebo posunutí.
- Uzamykací zařízení:Pomáhá zajistit pružinu během přepravy, instalace a uvedení do provozu.
- Ochranné pouzdro:Pomáhá chránit pružinový mechanismus před prachem, dešťovou vodou a nečistotami z prostředí.
U náročných průmyslových projektů by měl výběr komponent zohledňovat provozní teplotu, vystavení korozi, podmínky zatížení, požadavky na údržbu a prostředí instalace.
Jaké jsou hlavní výhody?
Hlavní výhodou variabilní podpory pružin pro potrubí je její schopnost kombinovat podporu zatížení s řízeným vertikálním pohybem. Díky tomu je praktickou volbou pro mnoho tepelně aktivních potrubních systémů.
- Řízený tepelný posun:Pružinový mechanismus sleduje vertikální pohyb potrubí bez úplného omezení potrubí.
- Předvídatelné kolísání zatížení:Podpěrná síla se mění podle průhybu pružiny v navrženém rozsahu.
- Široký výběr specifikací:Různé velikosti pružin a rozsahy zdvihu umožňují technikům přizpůsobit kapacitu podpory požadavkům projektu.
- Flexibilní instalace:Více konfigurací podpěry může pojmout různá konstrukční uspořádání.
- Pohodlná údržba:Modulární komponenty mohou zjednodušit kontrolu, výměnu a servis.
- Přizpůsobení:U nestandardních projektů lze zvážit speciální požadavky na zatížení, posun, materiál nebo rozměry.
Kde se používá variabilní podpěra pružin?
Proměnné pružinové podpěry se běžně zvažují pro průmyslové potrubní systémy, kde během normálního provozu dochází k vertikálnímu pohybu. Mezi typické aplikace patří:
- Parní a napájecí potrubí v tepelných elektrárnách
- Kondenzát a pomocné potrubní systémy
- Petrochemické procesní potrubí
- Spojovací potrubí výměníků
- Systémy přepravy ropy a plynu
- Kompresní stanice zemního plynu a ventilové komory
- Sítě ústředního topení
- Zařízení na čištění vody a odpadních vod
- Lodní a pobřežní potrubní systémy
Například ve vysokoteplotní procesní lince může opakované zahřívání a chlazení způsobit změnu výšky potrubí. Správně zvolené podpěry pružin mohou tomuto pohybu vyhovět a zároveň zachovat podporu potrubí po celou dobu provozního cyklu.
Jak byste měli vybrat správnou pružinovou podporu?
Správný výběr začíná přesnými daty projektu. Nákup pružinové podpěry pouze na základě jmenovité velikosti trubky může mít za následek nevhodnou nosnost nebo rozsah pojezdu.
Inženýři a kupující by si měli před vyžádáním nabídky připravit následující informace:
- Provozní zatížení potrubí
- Instalované nebo studené zatížení
- Provozní nebo horká zátěž
- Očekávaný vertikální posun
- Směr pohybu
- Provozní teplota
- Hmotnost potrubí a izolace
- Místo instalace a dostupný prostor
- Požadovaný materiál a povrchová úprava
- Použitelné projektové normy a dokumentace
Poskytnutí úplných informací umožňuje profesionálnímu dodavateli variabilní podpory pružin doporučit vhodnou konfiguraci a vyhnout se zbytečnému předělání během instalace.
Proč záleží na kvalitě výroby?
Výkon podpory pružiny do značné míry závisí na přesnosti pružiny, kvalitě materiálu, rozměrové konzistenci, kalibraci zatížení a kvalitě montáže. Výrobní kontroly jsou proto důležité, když se podpora stane součástí kritického průmyslového potrubního systému.
Tianshun uvádí, že její výrobní proces zahrnuje kontrolu surovin, CNC výrobu pružin, testování výkonu pružin, kontrolu rozměrů hotového výrobku, kalibraci zátěže a kontrolu před dodáním. Její systém managementu kvality je certifikován ISO 9001:2015, přičemž společnost uvádí, že její produkty splňují mezinárodní normy včetně požadavků CE a API.
U velkých průmyslových zakázek by měli kupující také zvážit, zda výrobce může poskytnout odpovídající záznamy o kontrole, údaje o zatížení, dokumentaci materiálu, rozměrové informace a technickou podporu. Tyto dokumenty mohou usnadnit dohledatelnost instalace, uvedení do provozu a budoucí údržby.
Jak se to srovnává s jinými podpěrami potrubí?
Variabilní pružinové podpěry nejsou určeny k nahrazení každého typu podpěry potrubí. Vhodné řešení závisí na velikosti pohybu potrubí a přijatelném kolísání podpěrné síly.
| Srovnávací faktor | Variabilní podpora pružin | Pevná podpěra potrubí | Neustálá podpora pružin |
|---|---|---|---|
| Vertikální pohyb | Umožňuje kontrolovaný pohyb | Obecně omezuje pohyb | Umožní větší pohyb |
| Variace zatížení | Mírný | Může se prudce změnit s podmínkami omezení | Velmi nízké |
| Typická aplikace | Obecný tepelný posun | Minimální posun | Velkoobjemové nebo citlivé systémy |
| Strukturální složitost | Střední | Nízký | Vyšší |
| Úroveň nákladů | Střední | Obecně nižší | Obecně vyšší |
Klíčovým rozdílem je vztah mezi pohybem a podpůrnou silou. Variabilní podpěra pružiny umožňuje změnu podpěrné síly v definovaném rozsahu, zatímco konstantní podpěra pružiny je navržena tak, aby udržovala mnohem konzistentnější podpěrnou sílu v celém rozsahu dráhy.
Často kladené otázky
Jaká je hlavní funkce variabilní podpory pružin pro potrubí?
Jeho hlavní funkcí je nést zatížení potrubí a zároveň umožnit řízený vertikální pohyb způsobený tepelnou roztažností, smršťováním, vibracemi nebo měnícími se provozními podmínkami.
Kdy by měla být použita variabilní pružinová podpěra místo tuhé podpěry?
Pokud se potrubí během provozu musí pohybovat vertikálně, je třeba zvážit variabilní podpěru pružiny. Tuhá podpěra je obecně vhodnější tam, kde je pohyb minimální a omezení je přijatelné.
Jaký je rozdíl mezi variabilními a konstantními pružinovými podpěrami?
Proměnná podpěra pružiny mění svou podpěrnou sílu, když se pružina vychyluje. Konstantní podpěra pružiny je navržena tak, aby udržovala téměř konstantní podpěrnou sílu v celém určeném rozsahu zdvihu, takže je užitečná pro aplikace, kde je třeba minimalizovat kolísání zatížení.
Jaké informace jsou vyžadovány při objednávce variabilní podpěry pružiny?
Důležité informace obvykle zahrnují provozní zatížení, zatížení za studena, zatížení za tepla, vertikální posunutí, směr pohybu, provozní teplotu, podmínky instalace, dostupný prostor, požadavky na materiál a příslušné technické normy.
Může Tianshun poskytnout přizpůsobená řešení podpory pružin?
Ano. Tianshun poskytuje standardizované produkty i přizpůsobená řešení pro speciální nosnosti, požadavky na přepravu, rozměry, omezení instalace, materiály a požadavky na povrchovou úpravu.
Závěr
A správně vybranéVariabilní pružinová podpora pro potrubímůže poskytnout praktickou rovnováhu mezi podporou zatížení potrubí a řízeným tepelným pohybem. Tím, že umožňuje vertikální posunutí při zachování předvídatelné podpůrné síly, může pomoci zvládat namáhání potrubí a chránit připojená zařízení při výrobě energie, petrochemii, ropě a plynu, úpravě vody a dalších průmyslových aplikacích. Nejvhodnější model by měl být vždy vybrán podle skutečného zatížení, výtlaku, teploty, instalace a konstrukčních požadavků. Díky standardizovaným konfiguracím, možnostem přizpůsobení, postupům kontroly kvality a technické podpoře může společnost Tianshun poskytnout řešení podpory pružin pro širokou škálu projektů průmyslových potrubí. Pokud plánujete nový potrubní systém, výměnu stávajících podpěr nebo hodnotíte přizpůsobené řešení podpěry pružin,kontaktujte náss vašimi technickými požadavky a prodiskutujte vhodnou konfiguraci produktu a cenovou nabídku.
