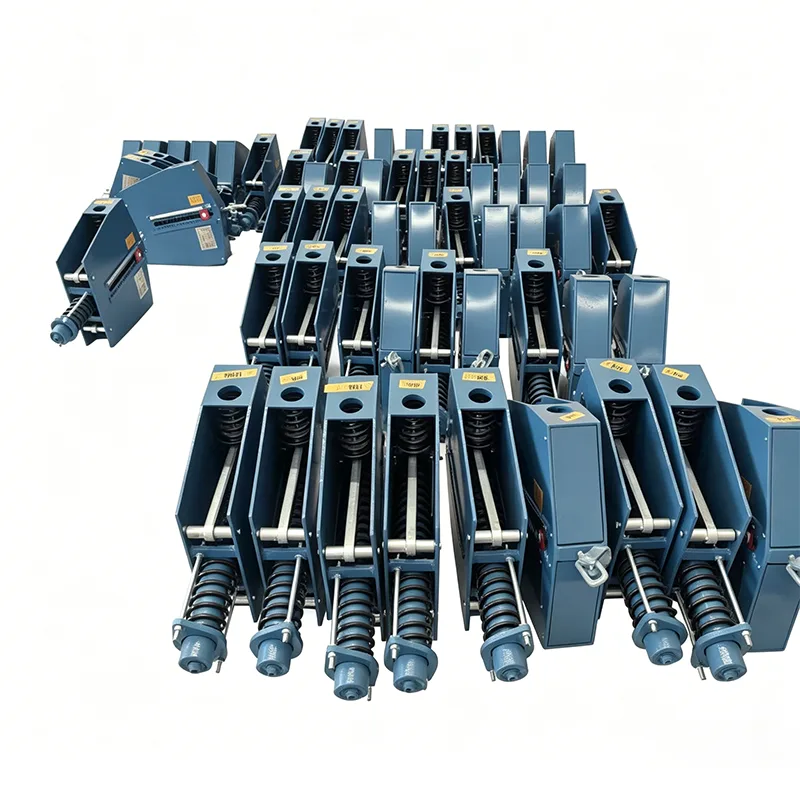

Společnost Yangzhou Tianshun Pipeline Technology Co., Ltd., která byla založena v roce 2012, má 14 let hlubokých odborných znalostí v oblasti řešení podpory potrubí pro energetický průmysl, přičemž produkty slouží desítkám projektů domácích elektráren. Naše tepelná elektrárna Constant Spring Support je specializovaný produkt vyvinutý přísně v souladu s normami energetického průmyslu řady DL/T. Je speciálně optimalizován pro vysokoteplotní, vysokotlaké a dlouhodobé provozní charakteristiky tepelných elektráren a je základním podpůrným prvkem pro čtyři hlavní potrubní systémy elektráren.
Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.
Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.
Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.
Ve srovnání s běžnými průmyslovými potrubími pracují potrubní systémy tepelných elektráren za mnohem drsnějších podmínek:
▶ Vysoká teplota a tlak: Hlavní parní potrubí při 540℃~620℃, tlak 16MPa~35MPa
▶ Velký tepelný posun: Vertikální posun hlavních parních potrubí může dosáhnout 300~500 mm
▶ Těžká břemena: Silnostěnná potrubí velkého průměru, zatížení jednoho zvedacího bodu 50~300 tun
▶ Vysoké požadavky na nepřetržitý provoz: Roční provozní hodiny jednotky ≥7500 hodin s obrovskými ztrátami při vypínání
▶ Citlivé na tah zařízení: Extrémně přísné požadavky na tah potrubí na vstupech a výstupech parní turbíny
▶ Vysoká úroveň bezpečnosti: Klasifikováno jako tlaková potrubí s významnou bezpečnostní odpovědností
Obyčejné závěsy s konstantní pružinou nemohou plně splnit tyto požadavky, a proto je nezbytná stálá podpora tepelné elektrárny.
| Tabulka specifikací konstantních pružinových závěsů | Příklad |
| Model / série | PH, LH, CA, CS, TH |
| Kapacita zatížení (provozní) | 0,1 kN - 500 kN |
| Totální cestování | 50 mm, 100 mm, 200 mm, 400 mm |
| Skutečné cestování | Až 600 mm |
| Odchylka zatížení (tolerance) | ±5 % (standardní) / ±3 % (vysoká přesnost) |
| Montážní poloha | Horizontální / Vertikální |
| Dokončení bydlení | Žárově pozinkované / epoxidové |
| Provozní teplota | -20 °C až +80 °C (okolní) |
| Materiál pružinové cívky | 60Si2Mn / 50CrVA |
| Rozsah nastavení zatížení | ±10 % (nastavení pole) |
Závěsy a podpěry pro tepelné elektrárny musí splňovat následující energetické normy:
|
Standardní číslo |
Standardní název |
Základní požadavky |
|
DL/T 616 |
Průvodce údržbou a seřízením potrubí páry a vody a podpěr v tepelných elektrárnách |
Požadavky na údržbu, seřízení a kontrolu provozu |
|
DL/T 1113 |
Přejímací kód pro potrubní podpěry a závěsy v tepelných elektrárnách |
Tovární přejímka a normy přejímky instalace |
|
DL/T 5054 |
Technický předpis pro projektování parovovodních potrubí v tepelných elektrárnách |
Výběr návrhu a výpočet zatížení |
|
GB/T 17116 |
Podpěry a závěsy potrubí Část 1: Technické specifikace |
Všeobecné technické požadavky |
Konstantní pružinová podpora tepelné elektrárny plně splňuje všechny výše uvedené standardní požadavky a tovární dodací podklady mohou být přímo použity pro kontrolu kvality elektrárny a její přejímku.
|
Systém elektrárny |
Název potrubí |
Doporučený typ produktu |
Typické parametry |
|
Systém kotle |
Hlavní parovod |
Konstantní podpora tepelné elektrárny |
100~300 tun, výtlak 200~400mm |
|
Systém kotle |
Ohřejte parní potrubí |
Konstantní pružinový závěs/podpora |
80~200 tun, výtlak 250~450 mm |
|
Systém napájecí vody |
Vysokotlaké potrubí napájecí vody |
Konstantní + proměnná kombinace síly |
30~100 tun, výtlak 100~250 mm |
|
Systém parní turbíny |
Vstupní/výstupní potrubí turbíny |
Vysoce přesná konstantní podpora pružiny |
50~150 tun, stálost ≤±4% |
|
Systém vzduchu, spalin a uhlí |
Horkovzdušné kanály, kouřovody |
Podpora pružin s proměnnou silou |
10~50 tun, výtlak 50~150 mm |
|
Extrakční parní systém |
Parní extrakční potrubí ve všech fázích |
Proměnná síla + konstantní síla |
5~50 tun, výtlak 50~200 mm |
|
Drenážní systém |
Drenážní a odkalovací potrubí |
Pružina s proměnnou silou |
1~20 tun, výtlak 30~100 mm |
|
Chemický vodní systém |
Přípravná voda, kondenzát |
Pevná podpora + proměnná síla |
Malé zatížení, malý výtlak |
Pružiny používají vysokoteplotně odolnou pružinovou ocel 60Si2CrVA, která snižuje míru relaxace napětí o 50 % při 400 ℃
Vysokoteplotní díly používají tepelně odolnou ocel 12Cr1MoV, aby se zabránilo tečení při vysokých teplotách
Vybaveno tepelně izolačními trubkovými botkami pro blokování přenosu tepla z potrubí do pružin
Provozní teplota pružiny je řízena pod 120 ℃, aby byla zajištěna dlouhodobá stabilita výkonu
Konstanta se zlepšila na ≤±4 %, čímž se minimalizoval tah na parní turbíny
Kalibrováno pro studené i horké pracovní podmínky před dodáním
Indikace posunutí s přesností na 1 mm pro pohodlné sledování provozu
Křivky zatížení-posunutí k dispozici pro podporu analýzy napětí potrubí
Povrch vačky s vysokofrekvenčním kalením + nauhličovací úpravou, 5x delší životnost
Čepové hřídele se samomaznými pouzdry, bezúdržbové provedení
Všechny šrouby s opatřeními proti uvolnění, žádné uvolnění při vibracích
Antikorozní třída C4, vhodná pro venkovní prostředí elektráren
Před dodáním přesně kalibrováno podle zatížení konstrukčního institutu, přímá instalace na místě
Vybaveno speciálním odblokovacím nástrojem, odemknutí jedním kliknutím po instalaci
Externí mechanismus nastavení zátěže, umožňující online jemné doladění během provozu
Jasné označení posunu pro snadné pozorování pracovníky kontroly elektrárny
Horní a spodní mechanické limity, aby se zabránilo poškození při přejezdu
Bezpečnostní faktor závěsné tyče ≥5krát, což eliminuje riziko zlomeniny
Pružinová ochrana proti zlomení, zajišťující bezpečnou podporu i v extrémních podmínkách
Varovné značky přetížení vyzývají obsluhu k včasné manipulaci
Běžné problémy a preventivní opatření
|
Provozní problém |
Analýza příčin |
Preventivní opatření |
|
Pružinový zámek není uvolněn |
Po instalaci jste zapomněli odstranit pojistné šrouby |
Musí být zahrnuto v kontrolním seznamu akceptace instalace |
|
Zasekávání výtlaku |
Mechanismus rezaví, nedostatek mazání |
Roční kontrola a mazání čepových hřídelí |
|
Velká odchylka zatížení |
Skutečná hmotnost potrubí není v souladu s konstrukcí |
Znovu zkontrolujte a upravte 1 měsíc po operaci |
|
Naklápění závěsu |
Velký horizontální posun potrubí |
Vyberte struktury umožňující průhyb |
|
Silná koroze |
Venkovní, pobřežní prostředí |
Vyberte si pozinkované nebo nerezové materiály |
Zkontrolujte polohu indikátoru posunutí a porovnejte s historickými záznamy
Zkontrolujte, zda byly odstraněny všechny zajišťovací šrouby
Zkontrolujte tyče závěsů a hřídele čepů, zda nejsou zdeformované a prasklé
Zkontrolujte svary, zda nejsou prasklé
Zkontrolujte integritu antikorozního povlaku
Zaznamenejte provozní data a vytvořte podpůrnou/závěsnou knihu
Při správné údržbě má Thermal Power Plant Constant Spring Support životnost více než 20 let, což odpovídá životnosti hlavního zařízení elektrárny.
Normy dodávky projektu elektrárny Balíček dokumentů továrny (splňující požadavky na kontrolu kvality elektrárny):
Osvědčení o kvalifikaci produktu
Certifikáty kvality materiálu
Zprávy o jarních testech
Kompletní křivky zátěžové zkoušky stroje
Návod k instalaci a obsluze
Záznamy o kontrole továrny
Technický personál na místě technické zveřejnění
Pokyny k instalaci a uvedení do provozu
Podporujte sekční zkušební provoz elektrárny
Doprovod na jednotku 168hodinový zkušební provoz
Obsluhovalo více než 30 projektů domácích elektráren, včetně jednotek 300MW, 600MW, 1000MW
Poskytované podpory pro čtyři hlavní potrubí ultra-superkritické 1000MW jednotky
V projektu renovace tepelné elektrárny bylo vyměněno více než 200 podpěr/závěsů
Žádné stížnosti na kvalitu po řadu let, vysoká míra opakovaných nákupů z elektráren
3letá záruka na produkt, bezplatná oprava a výměna během záruční doby
24hodinová reakce na nouzové problémy elektrárny, podpora na místě do 48 hodin
Doživotní technické poradenství a dodávky náhradních dílů
K dispozici roční podpora/servisní inspekce
Konstantní pružinová podpora tepelné elektrárny je spolehlivou volbou podpory pro vysokoteplotní a vysokotlaká potrubí v tepelných elektrárnách. Díky 14letým hlubokým zkušenostem v energetice dokonale rozumíme pracovním podmínkám elektráren a standardním požadavkům a zajišťujeme bezpečný a stabilní provoz bloku s profesionálními produkty a službami.
