V mnoha průmyslových areálech se pod potrubím nachází zařízení, průchody, skupiny ventilů nebo jiné překážky, které znemožňují instalaci podpěr na podlaze. Mezitím u některých potrubí o velkém průměru dochází k tepelným posunům přesahujícím 100 mm a kolísání zatížení běžných variabilních pružinových podpěr způsobí, že napětí potrubí překročí povolené limity.
Křivka zatížení-posunutí získaná z typové zkoušky konstantní pružinové podpěry/závěsu. Vodorovná osa znamená posunutí, zatímco svislá osa představuje zatížení. Křivka zůstává přibližně vodorovná po celé pracovní dráze, což ukazuje, že podpěrná síla zůstává v podstatě konstantní, když se potrubí vychyluje v důsledku tepelné roztažnosti a smršťování.
Tento typový test ověřuje stálost zatížení, stabilitu při plném zdvihu a provozní spolehlivost jednotek s konstantními pružinami. Všechny výrobní jednotky jsou před expedicí podrobeny kalibraci zátěže, přičemž odchylka zátěže je řízena v rozmezí ±6 % v souladu s ANSI/MSS-SP-58-2018 a NB/T47038-2013.
Tyto produkty jsou použitelné pro průmyslové potrubní systémy s velkým tepelným posunem, včetně hlavních parních potrubí a dalších vysokoteplotních a vysokotlakých potrubí.

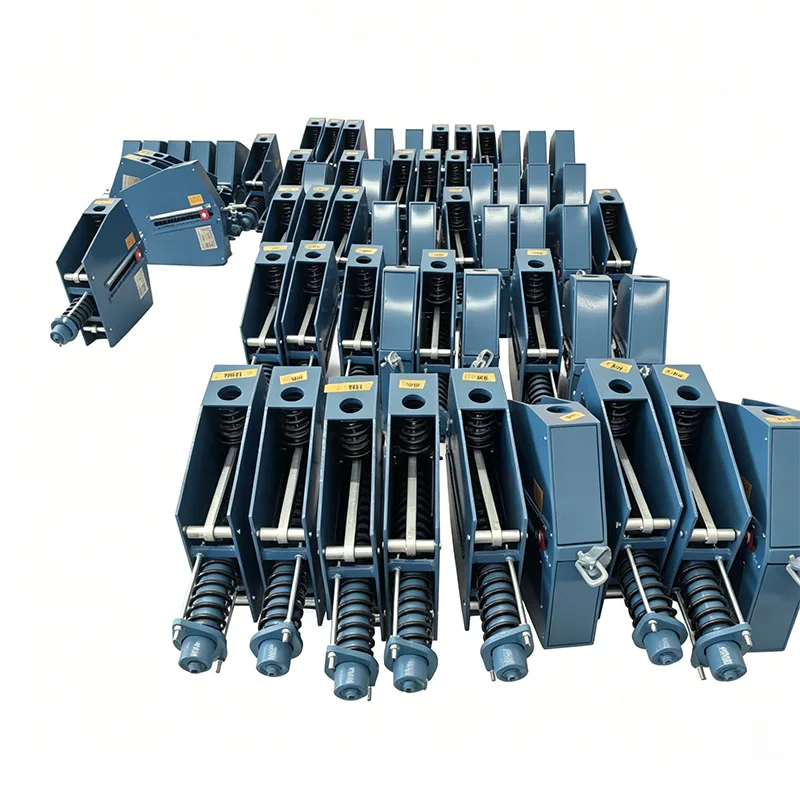

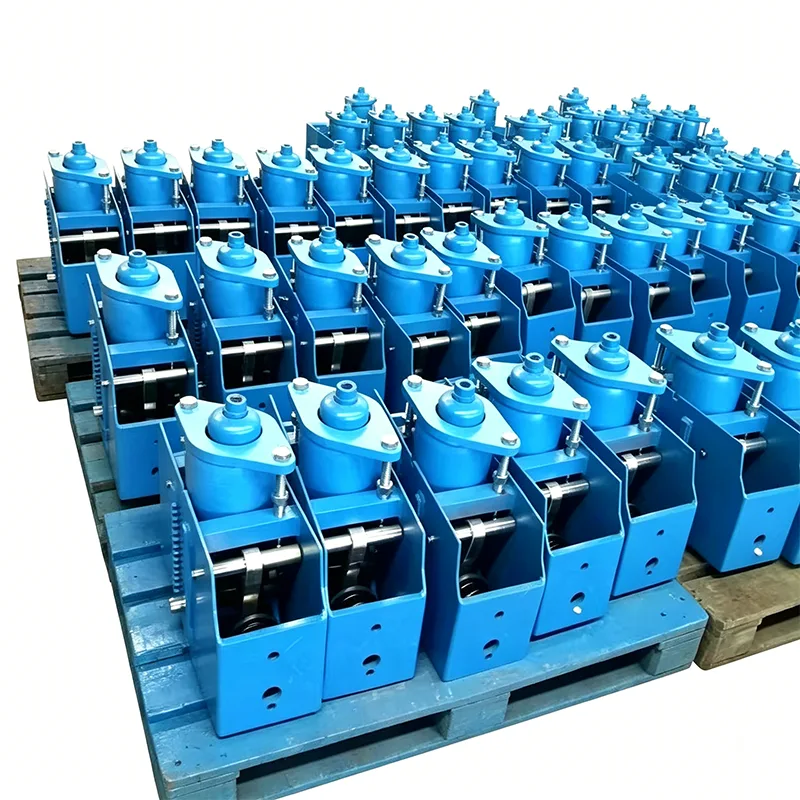

Závěsná konstantní pružinová podpora tuto průmyslovou výzvu dokonale řeší. Instaluje se zavěšením na ocelové konstrukce nad hlavou, nezabírá žádný prostor pod potrubím a zároveň poskytuje konstantní nosnou sílu s mírou kolísání ≤5 % v celém zdvihu.
| Tabulka specifikací konstantních pružinových závěsů | Příklad |
| Model / série | PH, LH, CA, CS, TH |
| Kapacita zatížení (provozní) | 0,1 kN - 500 kN |
| Totální cestování | 50 mm, 100 mm, 200 mm, 400 mm |
| Skutečné cestování | Až 600 mm |
| Odchylka zatížení (tolerance) | ±5 % (standardní) / ±3 % (vysoká přesnost) |
| Montážní poloha | Horizontální / Vertikální |
| Dokončení bydlení | Žárově pozinkované / epoxidové |
| Provozní teplota | -20 °C až +80 °C (okolní) |
| Materiál pružinové cívky | 60Si2Mn / 50CrVA |
| Rozsah nastavení zatížení | ±10 % (nastavení pole) |
Tyto dva způsoby instalace mají své příslušné použitelné scénáře pro různé podmínky na místě a závěsné podpěry s konstantní pružinou nabízejí nenahraditelné výhody v prostředí s omezeným prostorem:
|
Srovnávací rozměr |
Závěsná stálá podpora pružiny |
Konstantní pružinová podpora namontovaná na podlahu |
|
Místo instalace |
Pod nadzemní ocelové konstrukce / betonové nosníky |
Nadzemní / plošiny pro vybavení |
|
Obsazení prostoru pod potrubím |
Žádný |
Plné obsazení |
|
Obtížnost instalace |
Střední (vyžaduje provoz ve velké nadmořské výšce) |
Nízký |
|
Načíst přenosovou cestu |
Potrubí → Podpora → Nadzemní konstrukce |
Potrubí → Podpora → Základy země |
|
Použitelné scénáře |
Potrubí s překážkami pod, vyvýšená potrubí |
Potrubí s dostatečným prostorem dole |
|
Maximální nosnost |
1200 kN |
2000 kN |
|
Maximální výtlak |
400 mm |
600 mm |
Na základě obecné konstrukce podpory s konstantní pružinou prošly závěsné podpěry s konstantní pružinou cílenou optimalizací pro napěťové charakteristiky instalace zavěšení:
▶ Kovaná integrální zvedací oka: Horní zvedací oka využívají technologii monolitického kování bez defektů svařování a dosahují 2,5násobného bezpečnostního faktoru.
▶ Omezovači kývání potrubí: Je vybaveno příčnými omezovacími konstrukcemi, které zabraňují nadměrnému kolísání potrubí během provozu.
▶ Nastavitelné závěsné tyče: Standardní 1–3m nastavitelné závěsné tyče pro přizpůsobení různým instalačním výškám.
▶ Provedení ochrany proti pádu: Ve všech spojovacích bodech jsou instalovány dvojité bezpečnostní mechanismy, které zabraňují pádům z velké výšky.
▶ Ukazatel vizuálního posunu: Na boku jsou namontovány velkoplošné štítky pro snadné sledování provozního stavu pozemním personálem.
K dispozici je pět standardních sérií závěsných podpěr s konstantní pružinou, které pokrývají většinu požadavků průmyslových aplikací:
|
Modelová řada |
Jmenovitý rozsah zatížení (kN) |
Jmenovitý rozsah posunutí (mm) |
Rozsah provozních teplot (℃) |
Standardní délka závěsné tyče (m) |
Maximální hmotnost jednotky (kg) |
|
HCS-50 |
1–50 |
50 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50–100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100–200 |
150 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200–500 |
200 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500–1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Všechny produkty splňují normy GB/T 17116.2, ANSI/ASME B31.1 a API RP 551.
Všechny klíčové ukazatele výkonu závěsných podpěr s konstantní pružinou překračují požadavky národních norem. Všechna data pocházejí ze 100% úplných inspekčních záznamů naší laboratoře akreditované CNAS:
|
Ukazatel výkonu |
Národní standardní požadavek |
Naměřená hodnota Tianshun |
|
Míra fluktuace zatížení |
≤5 % |
≤ 4 % |
|
Pevnost zvedacího oka v tahu |
1,5násobek jmenovité zátěže |
2,5násobek jmenovité zátěže |
|
Nedestruktivní testování svarů |
20% vzorkování |
100% úplná kontrola |
|
Únavový život |
≥100 000 cyklů |
≥150 000 cyklů |
|
Přesnost nastavení závěsné tyče |
±10 mm |
±5 mm |
Abychom zajistili absolutní bezpečnost produktů instalovaných ve vysokých nadmořských výškách, přiřadíme každému závěsnému držáku konstantní pružiny jedinečný identifikační kód produktu, který umožňuje plnou sledovatelnost životního cyklu:
▶ Vysledovatelnost surovin: Ke každé šarži oceli je přiložen originál Mill Test Certificate (MTC) a výsledky spektrální analýzy jsou vázány na identifikační kód.
▶ Záznamy výrobního procesu: Operátoři a časová razítka pro všechny kritické procesy (svařování, tepelné zpracování, montáž) jsou plně zdokumentovány.
▶ Archivace inspekční zprávy: Všechny inspekční zprávy jsou převedeny do elektronických souborů a lze si je vyžádat online prostřednictvím identifikačního kódu.
▶ Výrobní označení: Jedinečný identifikační kód, datum výroby a číslo inspektora jsou vyryty na typovém štítku produktu.
▶ Sledování po prodeji: Informace o instalaci a provozu produktu jsou synchronně zadávány do systému, což poskytuje celoživotní technickou podporu.
Závěsné podpěry konstantní pružiny byly úspěšně aplikovány ve více než 320 průmyslových projektech po celém světě s kumulativními dodávkami přesahujícími 180 000 jednotek. Mezi typické scénáře patří:
▶ Výškové části hlavních parovodů a potrubí pro ohřev páry v elektrárnách
▶ Vyvýšené procesní potrubí v oblastech ropných rafinérií
▶ Potrubí v horní části nádrže v terminálech pro příjem LNG
▶ Závěsné části horkovzdušného potrubí vysokých pecí v ocelárnách
▶ Vyvýšené parovody přes řeku a silnice ve městech
▶ Potrubí velkého průměru na konvenčních ostrovech jaderných elektráren
Můžeme poskytnout kopie minulých projektových smluv, zprávy o přijetí vlastníka a fotografie provozu na místě jako důkaz našich schopností.
V reakci na speciální požadavky výškové instalace pro závěsné podpěry poskytujeme exkluzivní služby:
▶ Bezplatný návrh instalačního uzlu a výpočet zatížení
▶ Vyslání certifikovaných techniků pro provoz ve vysokých nadmořských výškách pro pokyny k instalaci na místě
▶ Poskytování vyhrazených instalačních nástrojů a bezpečnostních ochranných zařízení
▶ 18měsíční záruční doba, o 6 měsíců delší, než je průmyslový standard
▶ Pravidelné kontrolní služby k zajištění dlouhodobého bezpečného provozu produktů
Otázka: Co když je výška instalace nedostatečná?
Odpověď: Můžeme přizpůsobit verze s krátkými závěsnými tyčemi podle skutečné výšky místa nebo poskytnout špičková vestavěná instalační řešení pro maximalizaci úspor instalačního prostoru.
Otázka: Jak upravit nosné zatížení ze země?
Odpověď: Všechny modely jsou vybaveny zemně nastavitelnými zařízeními. Jemné doladění zátěže lze dokončit ze země pomocí speciálního prodlouženého klíče, což eliminuje potřebu operací ve velkých nadmořských výškách.
Otázka: Jak jsou produkty chráněny během přepravy?
Odpověď: Používáme zakázkové dřevěné bedny s vnitřními tlumícími materiály a upevňovacími zařízeními, abychom zabránili deformaci mechanismu ojnice během přepravy. Součástí dodávky je také přepravní uzamykací zařízení, které zajistí, že produkty dorazí na místo v perfektním stavu.
