Kyvné vzpěry

Yangzhou Tianshun navrhuje a vyrábí výkyvné vzpěry pro energetiku, petrochemii, HVAC, stavbu lodí a jaderné aplikace. Od roku 2012 naše továrna v Jiangsu v Číně – 35 000 m² s více než 100 kvalifikovanými pracovníky – dodává zařízení na zadržování potrubí do projektů ve více než 45 zemích. Každá kyvná vzpěra je vyrobena v souladu s certifikovaným systémem kvality ISO 9001:2015 a je dodávána s potřebnou zkušební a materiálovou dokumentací.

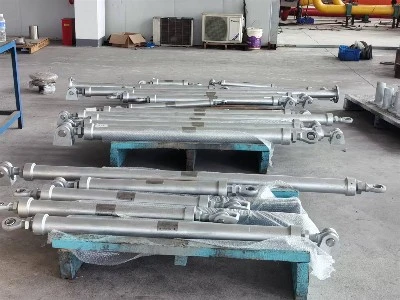

Výkyvná vzpěra omezuje boční pohyb trubky bez omezení tepelné roztažnosti v axiálním směru. V normálním provozu akceptuje pomalý tepelný posun podél potrubí. Když se objeví boční síla – od větru, seismického zrychlení, vodního rázu, vibrací rotujícího zařízení nebo pohybu vln na námořní plošině – vzpěra funguje jako tuhý prvek, drží trubku na místě a přenáší zatížení na stavební konstrukci nebo ocelový regál. To chrání svary potrubí, příruby a připojená zařízení před poškozením únavou a nárazem.

Protože vzpěru lze nastavit v libovolném úhlu, funguje napříč vertikálními, horizontálními a šikmými instalacemi. Nastavitelnost jeho délky umožňuje montážnímu týmu jej přizpůsobit skutečné mezeře mezi upevněním potrubí a konstrukčním kotevním bodem, čímž absorbuje tolerance, které výkresy nemohou vždy předvídat.

Konstrukce a klíčové vlastnosti

Tělo z vysoce pevné oceli

Trubka vzpěry, koncovky a kování jsou vyrobeny z uhlíkové oceli nebo nízkolegované oceli vybrané pro specifikované zatížení a teplotu. Každou šarži doprovázejí standardní materiálové certifikáty potvrzující mechanické vlastnosti a chemické složení. Pro korozivní nebo námořní prostředí jsou k dispozici třídy nerezové oceli.

Nastavitelná délka pro přesnost pole

Teleskopický nebo závitový nastavovací mechanismus umožňuje nastavit vzpěru na přesnou instalovanou délku na místě. Typické možnosti nastavení dráhy jsou ±25 mm, ±50 mm a ±100 mm. Tato nastavitelnost znamená, že vzpěru lze instalovat bez řezání nebo svařování a kompenzuje menší nesouosost mezi patkou trubky a konstrukcí.

Více možností koncového připojení

Aby vyhovovaly různým uspořádáním uchycení potrubí a konstrukčních rozhraní, lze vzpěru dodat s kulovými klouby, vidlicovými konci nebo závitovými tyčovými spoji. Kulové klouby umožňují úhlové otáčení a zabraňují přenášení ohybových momentů do trubky vzpěry. Konce vidlic poskytují jednoduché kolíkové spojení pro přímou instalaci. Dodáváme koncový typ, který odpovídá standardnímu detailu projektu.

Ochrana proti korozi pro dlouhou životnost

Standardní povrchovou úpravou je žárové zinkování, které zajišťuje rovnoměrné pokrytí uvnitř i vně trubky. Pro zvýšenou ochranu nabízíme vysoce nanášené epoxidové nátěry, fúzní epoxidové (FBE) a třívrstvé polyetylenové (3PE) systémy. Volba nátěru je dohodnuta na základě atmosférických podmínek na místě a provozní teploty.

Soulad s mezinárodními standardy

Výkyvné vzpěry jsou navrženy a vyrobeny v souladu s normami ASME B31.1 a B31.3 pro procesní a silové potrubí, MSS SP-58 pro podpěry potrubí a normami GB/T. Pokud specifikace projektu vyžaduje alternativní kódy, zkontrolujeme technickou kompatibilitu a dodáme podle příslušné normy.

Technické specifikace

Nosnosti nad 480 kN a nestandardní pojezdy jsou řešeny jako zakázkové zakázky. Náš inženýrský tým ověří návrh pro daný zatěžovací stav a před výrobou poskytne schvalovací výkresy.

Volitelné příslušenství

Pro splnění specifických požadavků na instalaci a výkon může být zahrnuto následující příslušenství:

Dynamické zádržné prvky, které přidávají funkci zamykání citlivou na rychlost pro příležitostné impulzní zatížení

Pružinové tlumiče vibrací kombinované se vzpěrou pro tlumení vysokofrekvenčních vibrací v potrubí s malým průměrem

Pevné spojovací tyče pro aplikace, kde není vyžadováno žádné nastavení délky a preferuje se jednoduchá spojovací tyč

Vylepšené antikorozní nátěry jako FBE a 3PE pro podzemní nebo podmořské služby

Toto příslušenství je integrováno ve výrobě a kompletní sestava je před odesláním testována jako jeden celek.

Kontrola kvality a dokumentace

Každá výkyvná vzpěra je rozměrově zkontrolována a, je-li to vhodné, zátěžově testována, aby se potvrdila specifikovaná nosnost. Pro dynamické nebo seismické aplikace poskytujeme zkušební certifikáty a návaznost materiálu na tepelné číslo. Svary jsou kontrolovány kvalifikovaným personálem pomocí vizuálního a v případě potřeby penetračního testu.

Naše postupy certifikované podle ISO 9001 řídí celý proces, od kontroly oceli a nátěrových materiálů až po konečnou montáž a balení. Více než 70 % našich objednávek pochází od opakujících se klientů, kteří důvěřují výkonu našich potrubních omezení projekt za projektem.

Kde jsou instalovány výkyvné vzpěry

Výroba energie

Hlavní vedení páry a napájecí vody v tepelných a jaderných elektrárnách se spoléhají na výkyvné vzpěry, které omezují boční pohyb během parních rázů a seismických jevů, aniž by omezovaly axiální tepelný růst.

Petrochemické a rafinérské závody

Potrubní stojany v procesních jednotkách jsou vybaveny výkyvnými vzpěrami, které omezují výkyvy způsobené větrem, nárazy a vibracemi dvoufázového proudění. Nastavitelná délka je činí praktickými pro dodatečnou montáž do stávajících přeplněných regálů.

HVAC a výškové budovy

Stoupačky chlazené vody, potrubí kondenzátoru a vodovodní potrubí ve vysokých budovách používají výkyvné vzpěry k řízení bočního pohybu způsobeného tepelným cyklem a houpáním budovy. Pozinkovaná povrchová úprava vyhovuje exponovaným vnitřním i venkovním místům.

Stavba lodí a námořní platformy

Potrubí na plavidlech a pobřežních plošinách čelí neustálému pohybu vln a strojů. Výkyvné vzpěry s tělem z nerezové oceli a vysoce korozními povlaky udržují vyrovnání a chrání spoje potrubí před únavou v těchto agresivních prostředích.

Jaderná zařízení

Potrubní systémy související s bezpečností využívají výkyvné vzpěry navržené podle konkrétního případu jaderného kódu projektu, s kompletními balíčky materiálů a zkušební dokumentace.

Často kladené otázky

Jak se kyvná vzpěra liší od tuhé vzpěry nebo tlumiče?

Pevná vzpěra blokuje veškerý pohyb, včetně tepelné roztažnosti, která může trubku přetěžovat. Hydraulický tlumič umožňuje pomalý tepelný pohyb a zablokuje se pouze při rychlém dynamickém pohybu. Kyvná vzpěra poskytuje pevné boční omezení v jedné rovině a zároveň umožňuje axiální tepelný posun, takže je vhodná pro aplikace, kde je znám směr tepelného růstu a boční zatížení je předvídatelné.

Jaký teplotní limit platí pro standardní vzpěru z uhlíkové oceli?

Standardní vzpěry z uhlíkové oceli s povrchovou úpravou žárovým zinkováním mohou pracovat až do přibližně 350 °C. Pro vyšší teploty do 550 °C používáme legovanou ocel a vysokoteplotní povlaky nebo necháváme tělo bez povlaku. Koncové spojovací součásti jsou také voleny tak, aby vyhovovaly zvýšené teplotě. Doporučujeme během dotazování sdělit vaši skutečnou povrchovou teplotu potrubí, aby byl vybrán správný materiál.

Lze otočnou vzpěru nainstalovat v libovolné orientaci?

Ano. Vzpěru lze namontovat svisle, vodorovně nebo pod úhlem. Koncová spojení s kulovým kloubem se přizpůsobí úhlovému nesouososti a nastavitelná délka zabírá tolerance místa v jakékoli orientaci. Jediným požadavkem je, aby konstrukce na obou koncích unesla specifikované zatížení.

Je přizpůsobení k dispozici mimo uvedené rozsahy?

Pravidelně dodáváme kyvné vzpěry se zatížením nad 480 kN, nestandardní seřizovací pojezdy a speciální koncovky. Zakázkové objednávky jsou vyřizovány pomocí schvalovacích výkresů a konstrukčních výpočtů poskytnutých před zahájením výroby.

Jaká dokumentace doprovází zásilku?

Každá objednávka obsahuje certifikáty o zkoušce materiálu, protokoly o rozměrech, shodu s povrchovou úpravou a v případě potřeby záznamy o funkčních zkouškách. Pro jaderné nebo bezpečnostně kritické aplikace poskytujeme plnou sledovatelnost a dokumentaci shody, jak je uvedeno v objednávce.

Jaké jsou vaše typické dodací lhůty?

Standardní výkyvné vzpěry s běžnými specifikacemi lze vyrobit do čtyř až pěti týdnů. Větší zatížení, legované oceli a speciální povlaky mohou plán prodloužit. Potvrzujeme přesné datum dodání v době nabídky a udržujeme transparentní plánování výroby po celou dobu.

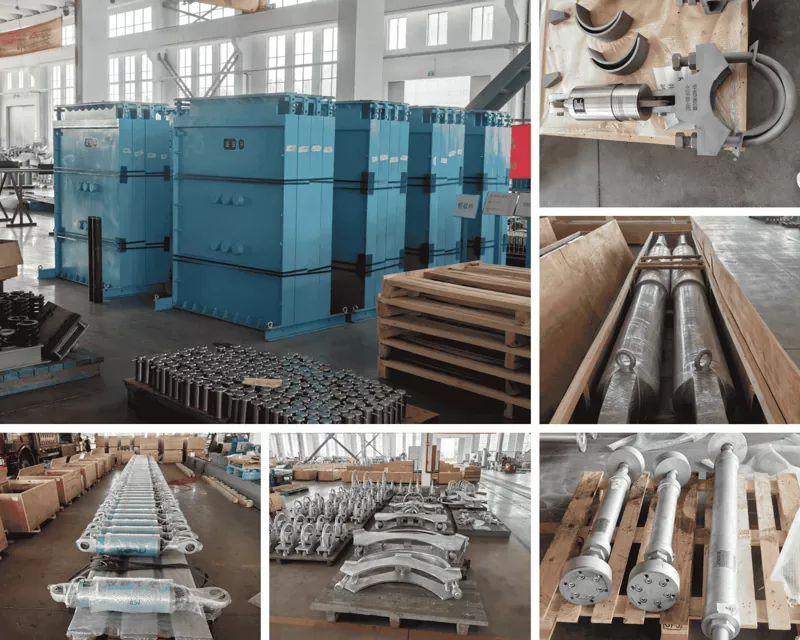

Práce s Tianshunem

Když nás kontaktujete ohledně požadavku na výkyvnou vzpěru, odpoví vám do 24 hodin specializovaný manažer účtu se znalostmi produktového inženýrství. Náš tým zkontroluje vaše údaje o zatížení, provozní teplotě, velikosti potrubí a preferenci koncového připojení a navrhne konfiguraci, která bude vyhovovat jak designu, tak místu. Zakázkové délky, speciální povlaky a balíčky dokumentace jsou součástí naší každodenní dodávky, bez výjimky.

Po dodání zůstáváme k dispozici pro poradenství při instalaci a podporu po instalaci. Dlouhodobá důvěra našich klientů, která se odráží v opakovaných obchodech nad 70 %, potvrzuje, že naše kyvné vzpěry fungují podle očekávání v průběhu let služby.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Závod o rozloze 35 000 m², Jiangsu, Čína – export do více než 45 zemí.

Výkyvné vzpěry, které drží trubku bočně a zároveň ji nechávají axiálně dýchat.
