Vyladěný hmotnostní tlumič

Vyladěný hmotový tlumič, často nazývaný TMD nebo harmonický absorbér, je sekundární systém hmota-pružina-tlumič připojený ke konstrukci v bodě s vysokou amplitudou vibrací. Jeho úkolem je působit proti rezonančnímu pohybu. Když vítr, pěší provoz nebo strojní zařízení vybudí jednu z přirozených frekvencí konstrukce, TMD osciluje v opozici, odčerpává mechanickou energii pryč z primární konstrukce a rozptyluje ji jako teplo. Výsledkem je znatelné snížení houpání, zrychlení a posunutí, což zlepšuje pohodlí cestujících, chrání nekonstrukční prvky a prodlužuje životnost.

Yangzhou Tianshun dodává vyladěné tlumiče hmoty pro budovy, mosty, průmyslové komíny a štíhlé architektonické prvky. Konstrukční a výrobní práce jsou podporovány více než dvěma desetiletími zkušeností s technologií tlumení, prováděné v rámci systému řízení kvality, který splňuje požadavky ISO 9001.

Jak jsou tři komponenty vyladěny ke struktuře

TMD funguje, protože tři parametry – hmotnost, tuhost a tlumení – jsou upraveny tak, aby odpovídaly dynamickým charakteristikám hostitelské struktury.

Hmotnost je dimenzována jako zlomek modální hmotnosti cílového vibračního režimu. Typické hmotnostní poměry se pohybují od 0,5 % do 5 % modální hmotnosti v závislosti na dostupném prostoru, požadovaném výkonu a konstrukčních omezeních. Větší hmotnost obecně přináší větší snížení vibrací, ale také vytváří dodatečné gravitační zatížení na podlahu nebo rám.

Tuhost, obvykle zajišťovaná vinutými pružinami nebo listovými pružinami, je zvolena tak, že vlastní frekvence TMD se téměř shoduje s obtížnou strukturální frekvencí. Pro rozšíření efektivní šířky pásma se někdy zavádí malý záměrný posun. Když struktura začne rezonovat, hmota TMD osciluje na téměř stejné frekvenci, ale mimo fázi, čímž vzniká setrvačná síla, která tlačí zpět proti pohybu struktury.

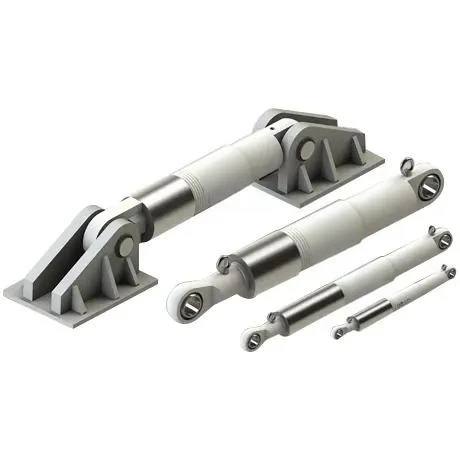

Tlumící prvek – často viskózní tlumič nebo tlumič vířivých proudů – řídí amplitudu vlastní oscilace TMD a určuje, kolik energie lze odebrat za cyklus. Příliš malé tlumení poskytuje ostrou, ale úzkou odezvu; příliš mnoho zamyká hmotu a ruší výhodu. Optimální poměr tlumení je vypočítán na základě hmotnostního poměru a požadovaného výkonu v daném frekvenčním rozsahu.

Jakmile jsou tyto tři parametry správně nastaveny, TMD funguje bez externího napájení, ventilů nebo řídicích signálů. Automaticky reaguje vždy, když struktura vstoupí do rezonance, a za nekritických podmínek zůstává nečinná.

Konstrukční a výrobní přístup

Každý TMD, který dodáváme, je projektově specifická montáž. Začneme modální analýzou struktury – vlastními frekvencemi, tvary modu a modálními hmotami – obvykle dodanou stavebním inženýrem záznamu. Z těchto dat vybereme hmotnost, vypočítáme požadovanou tuhost pružiny a definujeme charakteristiky tlumení, které zajistí specifikované snížení zrychlení nebo posunutí.

Těleso hmoty je obvykle vyrobeno z ocelových plátů přišroubovaných nebo svařených do kompaktního bloku. Pružiny se objednávají u specializovaných výrobců na přesnou míru a požadovanou únavovou životnost. Tlumení lze dosáhnout pomocí fluidních viskózních prvků, viskoelastických podložek nebo magnetických systémů vířivých proudů v závislosti na zdvihu, životnosti a preferencích údržby. Všechny komponenty jsou smontovány a vyrovnány v pevném nosném rámu, který je následně připevněn ke konstrukci.

U nosných dílů je zachována sledovatelnost materiálu a součástí dokumentace jsou certifikáty pružin. Před expedicí ověřujeme vlastní frekvenci a poměr tlumení sestaveného TMD na zkušebním zařízení. Spolu s výrobkem je dodávána zpráva potvrzující, že zařízení splňuje cíle návrhu.

Technický rozsah

Pro velmi nízkofrekvenční aplikace, jako jsou vysoké komíny nebo vyhlídkové věže, lze dodat TMD kyvadlového typu, kde gravitační síla zajišťuje potřebnou tuhost.

Kde vyladěné tlumiče hmoty dělají měřitelný rozdíl

Mosty a pylony

Lávky pro pěší a silniční mosty s dlouhým rozpětím jsou náchylné k bočnímu houpání způsobenému chodci a vibracím způsobeným větrem. TMD instalované pod palubou nebo uvnitř pylonu snižuje zrychlení na úroveň, která je pohodlná a zabraňuje únavě kabelů a spojů.

Vysoké štíhlé konstrukce

Komíny, televizní věže a vyhlídkové věže zažívají uvolňování vírů a vibrace bočního větru způsobené poryvy. TMD v horní části nebo v blízkosti anti-uzlu kritického režimu snižuje amplitudu a chrání strukturální skořepinu.

Konstrukce pro pěší

Schodiště, balkony hlediště a lávky vzrušené chůzí, běháním nebo rytmickým pohybem davu lze rozladit pomocí TMD. Hmota, pružiny a klapka jsou často skryty pod chodníkem nebo uvnitř falešného stropu.

Průmyslové budovy a plošiny zařízení

Ventilátory, kompresory, odstředivky a další rotační stroje vytvářejí ustálené vibrace na známých frekvencích. Vyladění tlumiče na provozní rychlost zařízení nebo rezonanční frekvenci podlahy zabraňuje šíření vibrací do sousedních oblastí a snižuje nároky na údržbu potrubních spojů a elektrických skříní.

Budování podlaží s velkými otevřenými rozpětími

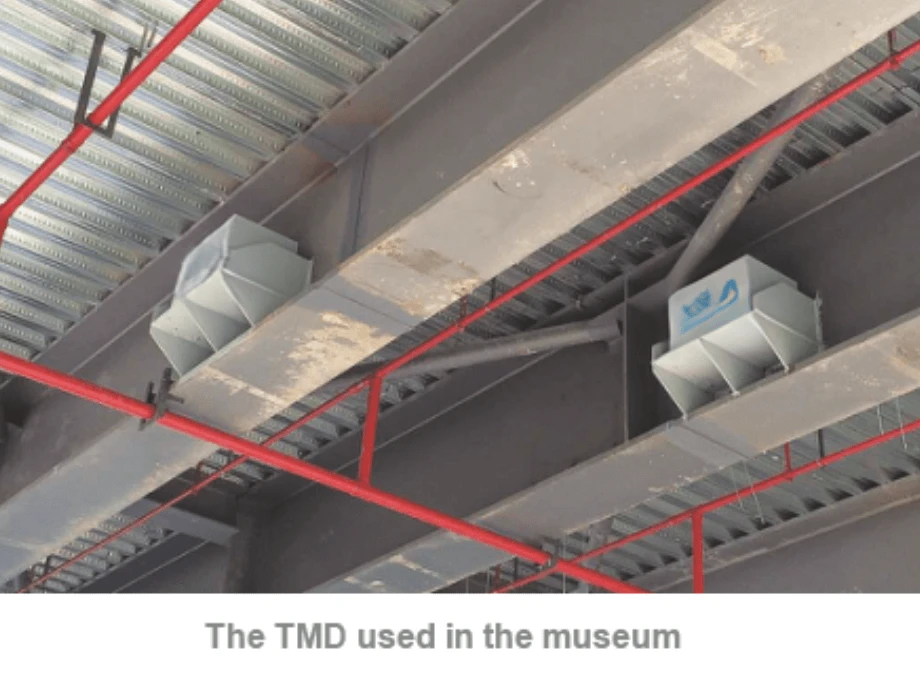

Kancelářské podlahy, tělocvičny a koncertní sály s nízkou přirozenou frekvencí mohou cítit poskakování, když se davy pohybují v rytmu. TMD instalované ve stropním prostoru nebo pod zdvojenou podlahou tlumí pohyb, aniž by měnilo architektonické uspořádání.

Často kladené otázky

Jak určíte správnou velikost a ladění pro TMD?

Stavební inženýr poskytuje výsledky modální analýzy: vlastní frekvence, tvary modu a modální hmoty. Poté vypočítáme hmotnost, tuhost a tlumení pomocí zavedených ladicích vzorců. Je-li k ověření skutečných frekvencí potřeba kampaň pro měření v terénu, můžeme tento proces podpořit a doladit TMD před konečným uvedením do provozu.

Může TMD pracovat pro více vibračních režimů?

Jeden TMD je naladěn na jednu konkrétní frekvenci. Pokud je potřeba ovládat několik režimů, lze nainstalovat více TMD, z nichž každý cílí na jinou frekvenci. Alternativně může distribuované pole menších TMD pokrýt širší frekvenční pásmo.

Vyžaduje TMD údržbu?

Mechanické součásti, jako jsou pružiny a ložiska, by měly být vizuálně kontrolovány v pravidelných intervalech a vlastní frekvence může být pravidelně ověřována pomocí přenosných akcelerometrů. Tlumicí prvky, zejména pokud se jedná o utěsněné kapalinové tlumiče, jsou po dobu své konstrukční životnosti obvykle bezúdržbové. Ke každé dodávce poskytujeme plán kontrol.

Ovlivní přidání TMD statické zatížení budovy?

Ano, TMD přidává koncentrované mrtvé zatížení rovnající se jeho hmotnosti. S tím musí statik počítat v návrhu podlahy nebo rámu. Poskytujeme přesnou hmotnost, půdorys a detaily upevnění v rané fázi procesu návrhu, aby bylo možné v případě potřeby zahrnout místní vyztužení.

Jaká je typická dodací lhůta pro vlastní TMD?

Dodací lhůty závisí na velikosti hmoty a typu tlumiče. Jako reference lze standardní TMD v rozsahu 500 kg až 5 000 kg postavit a otestovat za deset až čtrnáct týdnů. Větší jednotky nebo ty, které vyžadují rozsáhlé kvalifikační testování, mohou trvat déle, což potvrzujeme ve fázi nabídky.

Práce s Tianshunem

Zašlete nám svá modální data nebo popis problému s vibracemi a aplikační technik odpoví během pracovního dne s předběžnou konfigurací TMD a odhadem výkonu. Ve spolupráci s projektovým týmem dokončujeme geometrii hmoty, uspořádání pružin a typ tlumení tak, aby tlumič vyhovoval dostupnému prostoru a splňoval výkonové specifikace. Zakázkové povrchové úpravy, kryty odolné proti povětrnostním vlivům a přístroje pro vzdálené monitorování jsou součástí naší standardní dodávky.

Naše výrobní milníky jsou otevřeně sdělovány a poskytujeme závěrečnou zprávu o zkoušce, která potvrzuje parametry ladění ve výrobě. Po dodání zůstáváme k dispozici pro podporu při uvádění do provozu a dlouhodobé poradenství v oblasti údržby.

Vyladěné tlumiče hmoty, které se pohybují proti pohybu, zklidňují strukturu bez potřeby jediného wattu externí energie.
