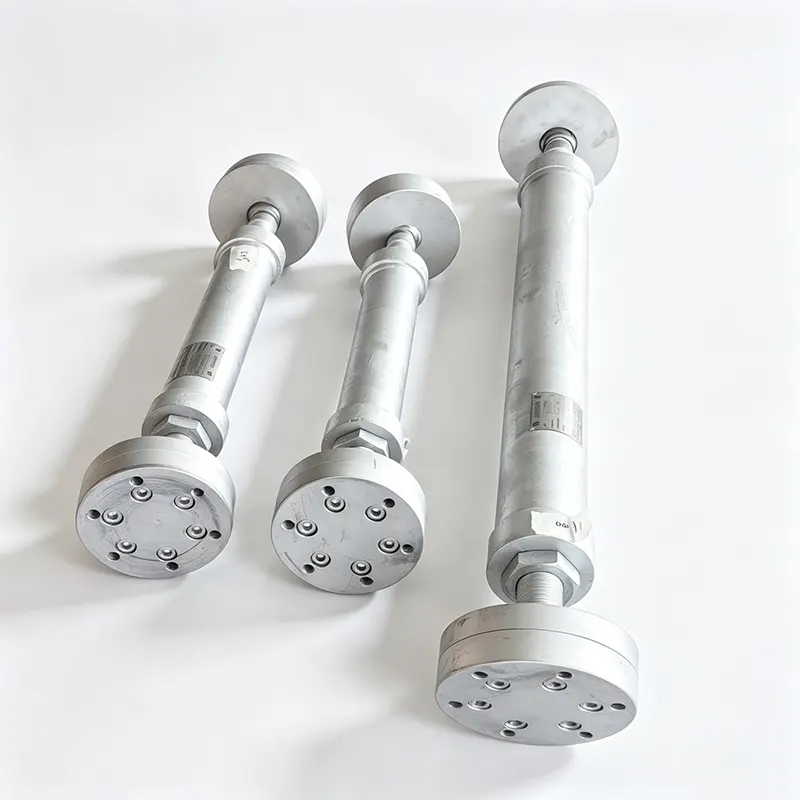

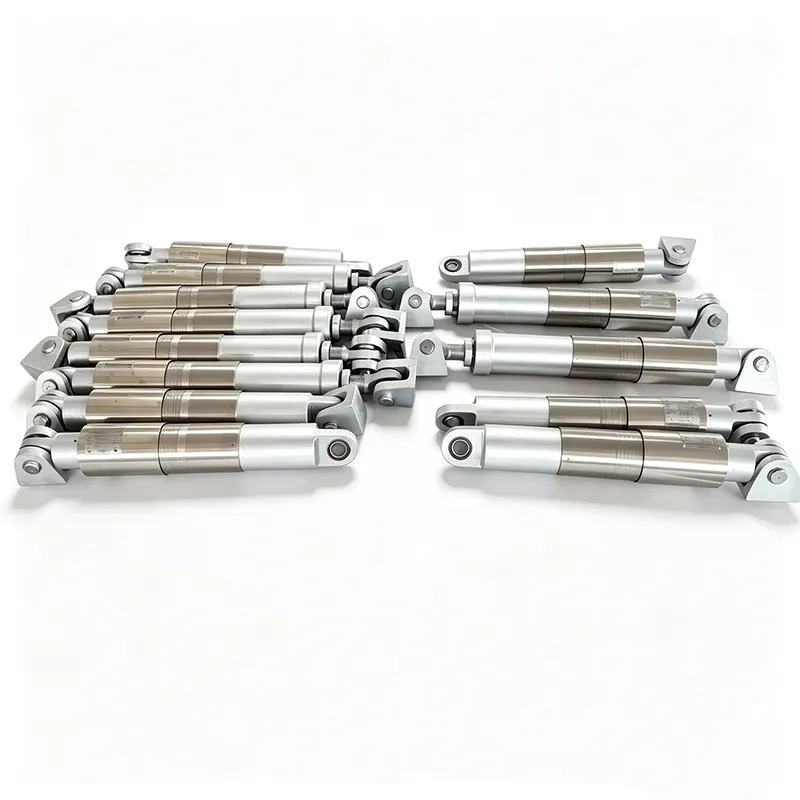

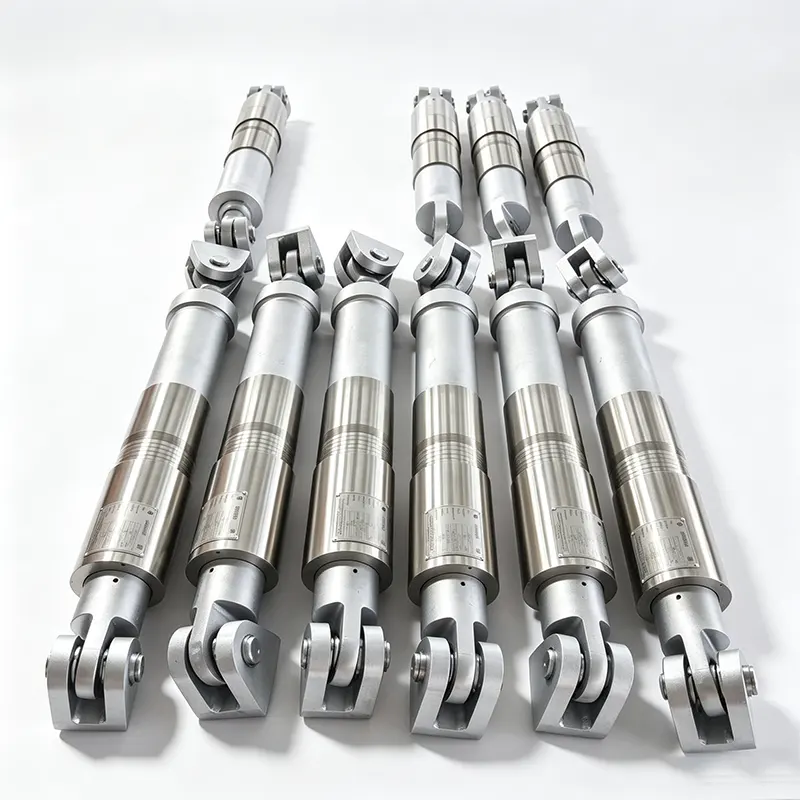

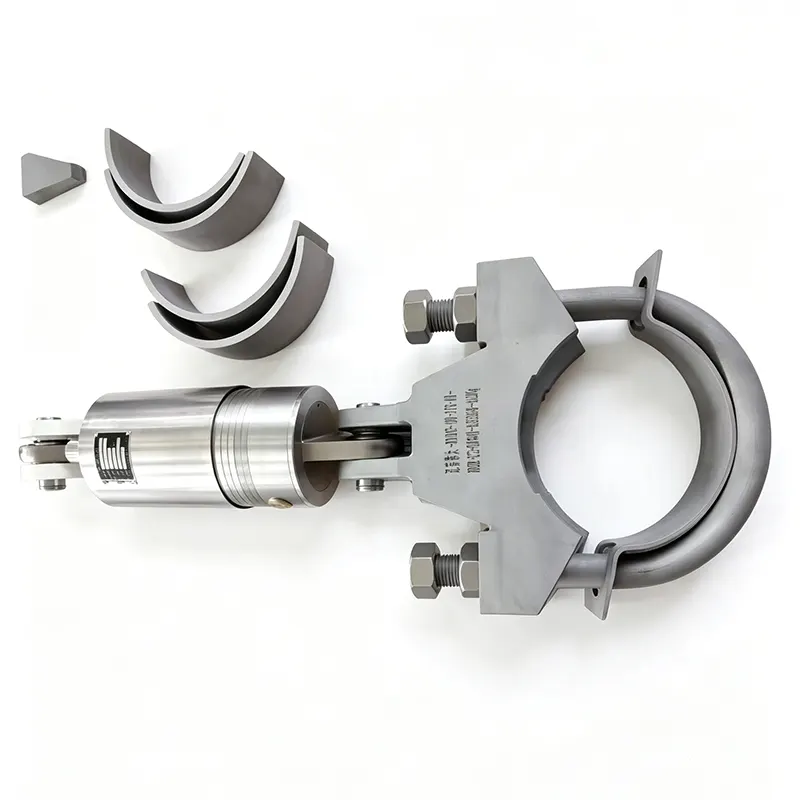

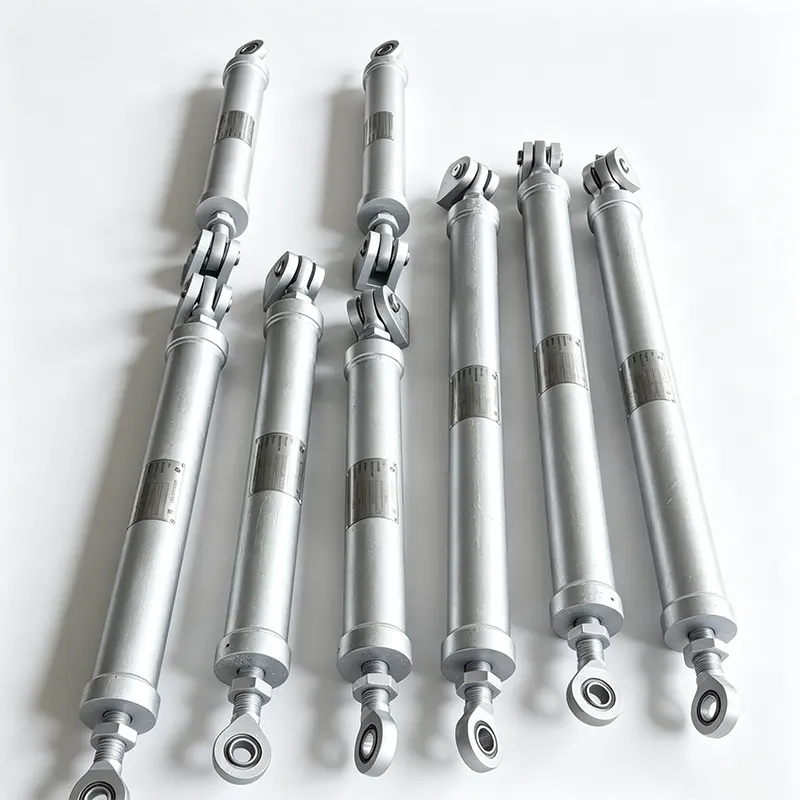

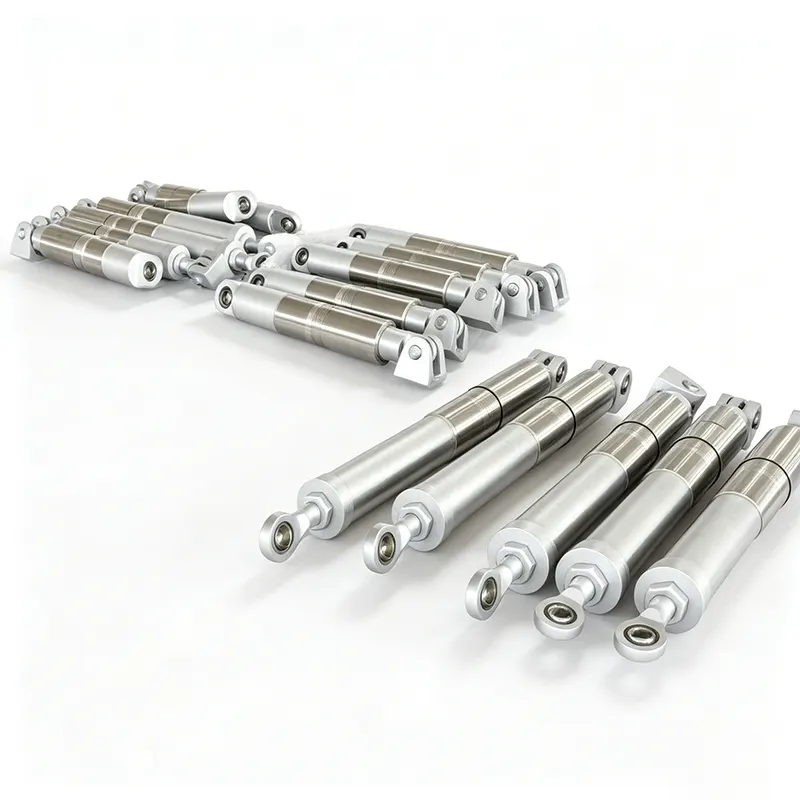

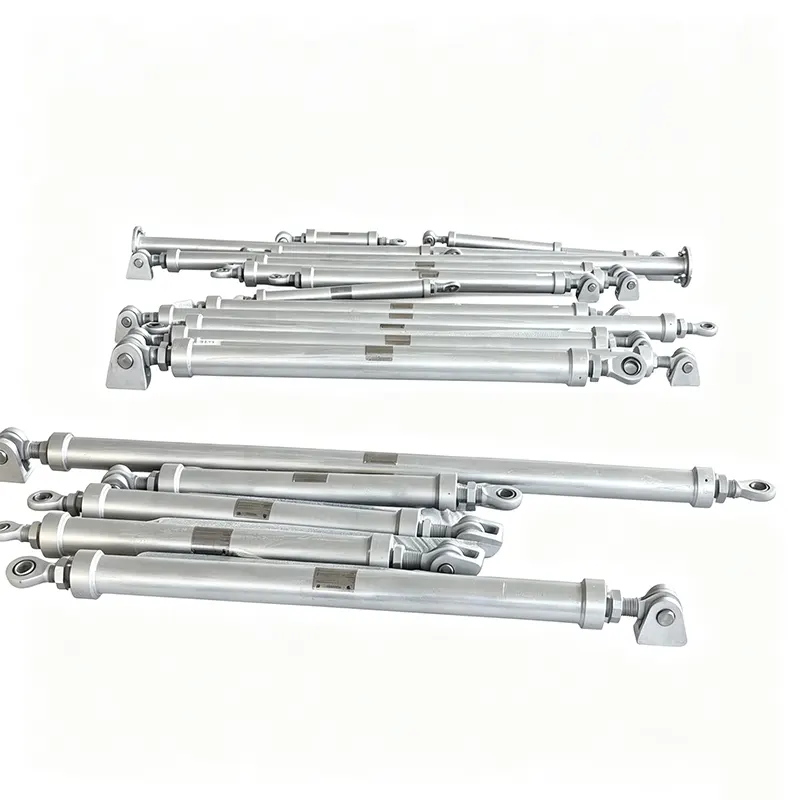

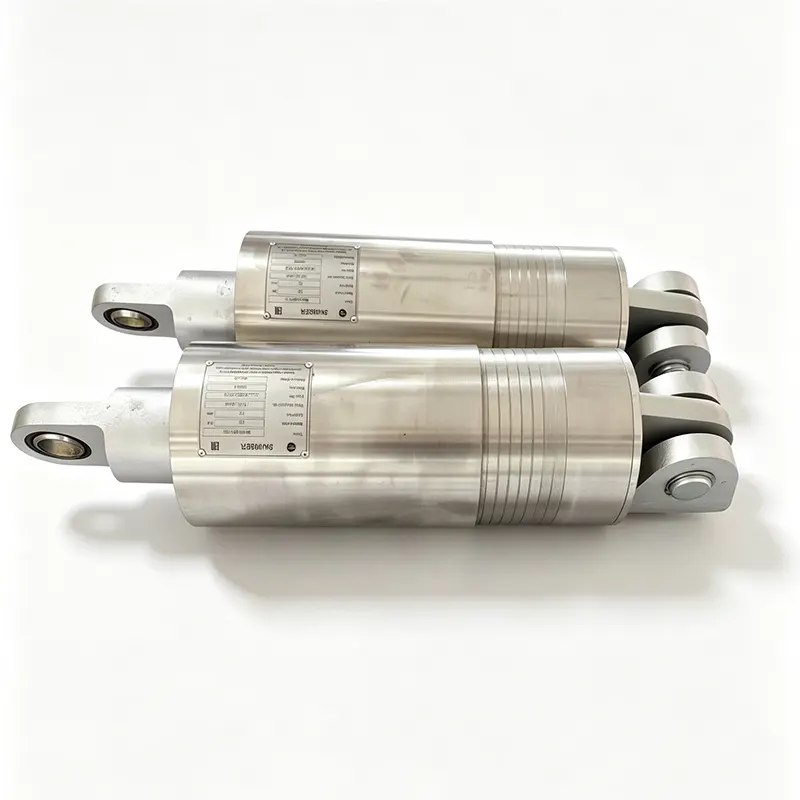

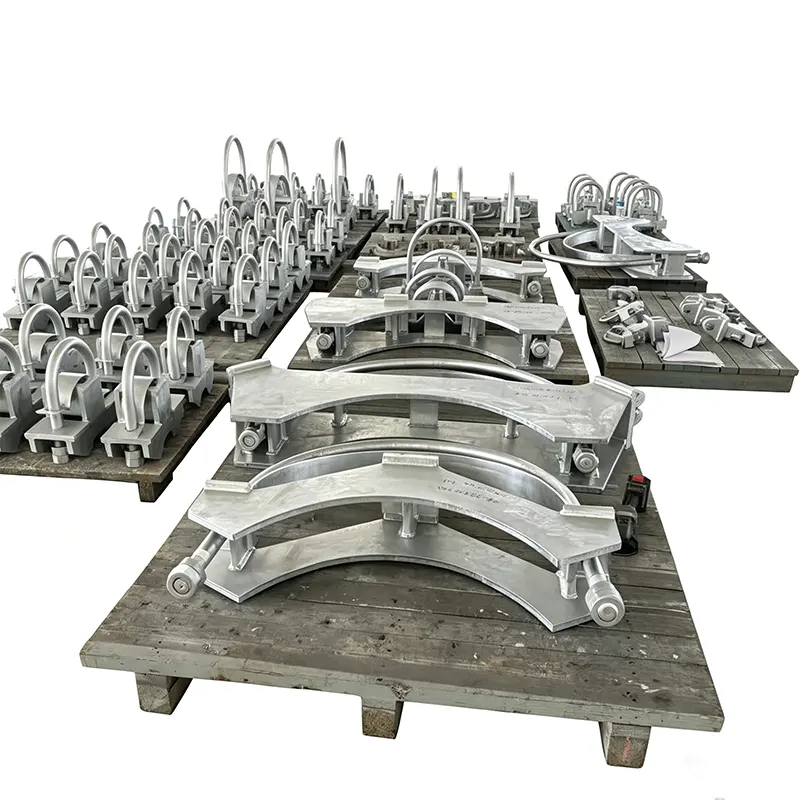

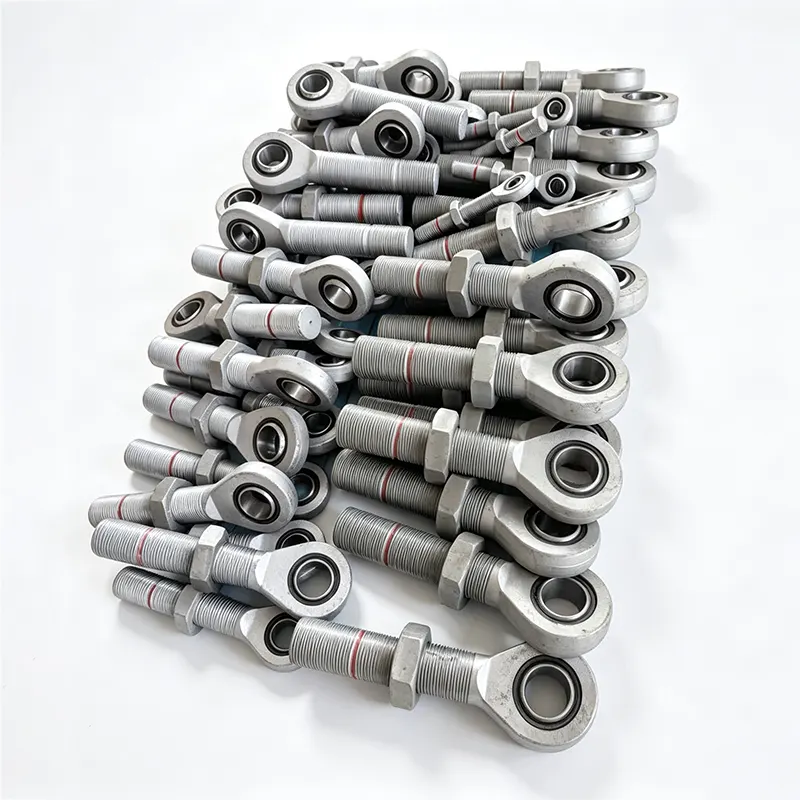

Hydraulické tlumiče pro zadržování potrubí

Yangzhou Tianshun dodává hydraulické tlumiče do energetických, petrochemických a jaderných zařízení od roku 2012. Naše tlumiče řady YZN působí ve více než 45 zemích, s podporou továrny o rozloze 35 000 m², více než 100 kvalifikovaných zaměstnanců a systému kvality certifikovaným podle ISO 9001:2015.

Jak hydraulický tlumič chrání potrubí

Hydraulický tlumič je omezení citlivé na rychlost. Za normálních provozních podmínek způsobuje tepelná roztažnost a smršťování potrubí pomalý pohyb. Hydraulické tlumiče pro zadržování potrubí sledují tento pohyb prakticky bez odporu a působí podobně jako volně posuvná podpěra. Když potrubí projde náhlým zrychlením – vodním rázem, výtlakem pojistného ventilu, seismickou aktivitou nebo vypnutím čerpadla – vnitřní ventil se uzavře během zlomku sekundy. V tu chvíli se z tlumiče stane téměř tuhá vzpěra, která přenáší dynamické zatížení na stavební konstrukci nebo kotevní bod a zabraňuje posunutí potrubí, které by jinak mohlo způsobit poškození nárazem, přepětí nebo únavové selhání.

Kritickým rozdílem je práh rychlosti. Pomalé pohyby procházejí neomezeně. Rychlé pohyby jsou zablokovány. To umožňuje potrubnímu systému zachovat si flexibilitu pro trvalé tepelné cykly a zároveň přijímat okamžité omezení pouze v případě potřeby.

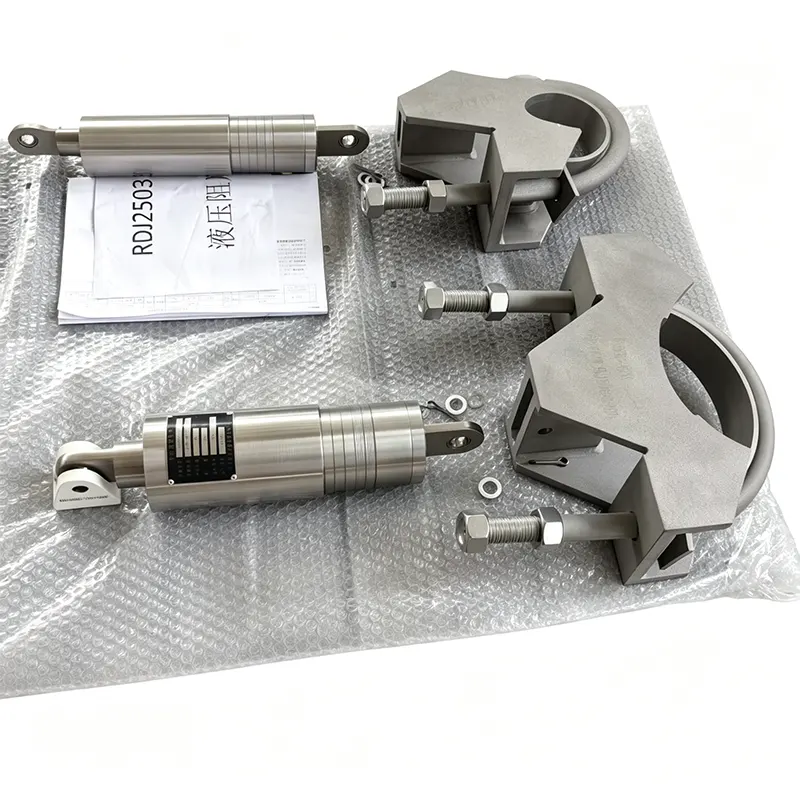

Design a funkce řady YZN

Viditelný ukazatel polohy

Jasný mechanický indikátor na těle tlumiče ukazuje dostupný rozsah zdvihu v obou směrech. Týmy údržby mohou na první pohled ověřit, zda jednotka pracuje v rámci své konstrukční dráhy nebo zda vyžaduje seřízení, aniž by bylo nutné zařízení odpojovat.

Kompaktní a symetrická konstrukce

Symetrické uspořádání zjednodušuje orientaci při instalaci a snižuje pravděpodobnost nesprávné montáže. Jeho kompaktní obal se vejde do těsných potrubních regálů a ucpaných oblastí, kde nelze umístit větší pružinové nebo tuhé vzpěry.

Nízké tření a krátká doba zablokování

Vnitřní tření je minimalizováno přesným obráběním a výběrem těsnění. Dynamická doba odezvy, interval od začátku rychlého pohybu do úplného zablokování, je extrémně krátká. Tím je zajištěno, že se potrubí před zapojením tlumiče jen nepatrně posune, což je zásadní pro ochranu citlivých zařízení, jako jsou přípojky turbín a trysky tlakových nádob.

Schopnost vysoké zavírací síly

V uzamčeném stavu mohou hydraulické tlumiče pro zadržování potrubí vydržet značné tahové a tlakové zatížení, aniž by se podvolily. Tlumicí síla generovaná během dynamické odezvy je úměrná vstupní rychlosti a může být specifikována až do požadovaného návrhového zatížení, které odpovídá požadavkům analýzy napětí potrubí.

Kompatibilita těsnění a médií

Těsnění jsou zvolena pro dlouhodobou kompatibilitu s hydraulickou kapalinou a s vnějším prostředím závodu. Kapalné médium, typicky vysoce stabilní silikonový olej, si udržuje stálou viskozitu v celém rozsahu provozních teplot. Těsnicí materiály odolávají stárnutí a netěsnostem, což přispívá k dlouhé bezúdržbové životnosti.

Technický rozsah

Všechny hodnoty jsou přizpůsobeny konkrétnímu zatěžovacímu stavu potrubí a požadavkům projektu. Nestandardní zdvihy, únosnosti a typy připojení jsou vyráběny podle výkresů zákazníka.

Kontrola kvality a testování

Každý hydraulický tlumič YZN prochází před odesláním funkčním akceptačním testem. Vyhrazená zkušební stolice používá pomalé cyklování k ověření volného pohybu, poté simuluje rychlé přemístění, aby potvrdila uzamčení a změřila výslednou nosnost. Otestuje se tlaková hranice a ověří se činnost indikátoru zdvihu. Záznamy o zkouškách jsou uchovávány a mohou být dodány se zásilkou.

U dílů obsahujících tlak a hydraulické kapaliny je zachována sledovatelnost materiálu. V jaderných aplikacích se uplatňují požadované programy zabezpečování jakosti, včetně shody s příslušnými oddíly ASME Kodexu pro kotle a tlakové nádoby, oddíl III a dalších požadavků specifických pro klienta. Náš systém certifikovaný podle ISO 9001 řídí všechny postupy, od příjmu surovin až po konečnou kontrolu.

Více než 70 % našich objednávek pochází od dlouhodobých opakujících se klientů, kteří důvěřují konzistentnímu výkonu našich snubberů v rámci více projektů.

Tam, kde se pro upevnění potrubí používají hydraulické tlumiče

Řada YZN je instalována v kritických potrubních systémech, kde je kombinace tepelné pružnosti a okamžitého dynamického omezení nesmlouvavá.

Jaderné elektrárny

Hlavní potrubí pro páru, napájecí vodu a bezpečnostní potrubí. Tlumiče chrání před seismickými jevy a dynamickými účinky při prasknutí potrubí a zároveň umožňují velké tepelné pohyby během normálního provozu. Kompletní balíčky materiálů a testovací dokumentace jsou standardní.

Tepelné elektrárny

Potrubí napájecí vody kotlů, potrubí odběru páry a obtokové systémy turbín. Tlumiče snižují přechodná zatížení způsobená provozem ventilů a zabraňují bičování potrubí.

Petrochemické a rafinérské jednotky

Procesní potrubí v FCCU, reformery a kompresorové stanice. Tlumiče zvládnou vibrace vyvolané dvoufázovým prouděním a příležitostná tlaková zatížení, přičemž se vyrovnávají s tepelnými cykly.

Ocelárny a průmyslové plynárenské systémy

Vařič s horkým proudem vzduchu a potrubí kyslíkové trysky jsou vystaveny rychlým tepelným přechodům a vibracím. Hydraulické tlumiče udržují vyrovnání potrubí bez omezení tepelného růstu.

Čerpací a kompresorové stanice

Výtlačné potrubí vystavené pulzacím nebo vodním rázům. Tlumiče působí jako omezení citlivé na rychlost a zabraňují namáhání přírub a podpěr.

Často kladené otázky

Jak se liší hydraulický tlumič od tuhé vzpěry nebo pružinové podpory?

Pevná vzpěra zajišťuje trubku na místě a zabraňuje jakémukoli tepelnému pohybu, který může vést k nadměrnému namáhání potrubí a připojeného zařízení. Pružinová podpěra přenáší gravitační zatížení, ale neomezuje dynamické síly. Hydraulický tlumič přemosťuje obě potřeby: umožňuje volnou pomalou tepelnou expanzi a kontrakci a poté se během milisekund zablokuje, když rychlost potrubí překročí přednastavenou prahovou hodnotu. To poskytuje dynamické omezení přesně v případě potřeby, aniž by byla ohrožena tepelná flexibilita.

Co určuje nastavení rychlosti zamykání a lze jej upravit?

Prahová hodnota rychlosti blokování je nastavena podle maximální očekávané míry tepelné roztažnosti potrubí a minimální rychlosti, která by vznikla při dynamické události, jako je vodní ráz nebo seismický otřes. Naši inženýři přezkoumají projektovou analýzu napětí potrubí, aby stanovili hodnotu, která udržuje tlumič volný během normálního provozu, ale poskytuje plné omezení během přechodného jevu. Práh je nastaven z výroby a funkčně ověřen na zkušební stolici; pokud se provozní podmínky změní, je možné nastavení překalibrovat v našem zařízení.

Jaký druh údržby potřebuje hydraulický tlumič během své životnosti?

Doporučujeme pravidelné funkční testování, abyste potvrdili, že se jednotka stále pohybuje bez odporu při pomalém posunu a správně se zablokuje při rychlém pohybu. V energetických a zpracovatelských závodech se tato kontrola běžně provádí každých 3 až 5 let nebo podle programu údržby závodu. Vizuální kontrola oblasti těsnění a indikátoru zdvihu je jednoduchá. Pokud jednotka vyžaduje renovaci, nabízíme tovární servis včetně výměny kapaliny, výměny těsnění a recertifikace.

Mohou tlumiče YZN odolat venkovní instalaci nebo korozivnímu prostředí rostlin?

Ano. Standardní válec je opatřen antikorozním povlakem vhodným pro většinu venkovních průmyslových zařízení. Pro pobřežní, pobřežní nebo chemicky agresivní prostředí můžeme dodat válec z nerezové oceli a vybrat povlaky pístnic a těsnicí materiály speciálně pro tyto podmínky. Rádi vám poradíme s výběrem materiálu na základě prostředí staveniště a teplotního rozsahu.

Jaká dokumentace je poskytována pro jaderné nebo bezpečnostně kritické aplikace?

Dodáváme plnou sledovatelnost materiálů pro komponenty zadržující tlak, certifikované zprávy o zkouškách mlýnů, certifikaci hydraulických kapalin, záznamy o funkčních zkouškách a prohlášení o shodě s platnými předpisy. Pokud to projekt vyžaduje, dokumentace splňuje ASME oddíl III nebo jiné jaderné normy. Náš systém jakosti je pravidelně auditován a můžeme vyhovět dalším klientským auditům a požadavkům na dokumentaci.

Technická podpora a servis

Výběr správného tlumiče pro aplikaci uchycení potrubí zahrnuje údaje o zatížení, očekávaný tepelný pohyb a práh rychlosti zamykání. Naši inženýři pracují s vašimi zprávami o napětí potrubí, aby potvrdili vhodnou velikost a nastavení. Specializovaní správci účtů reagují na dotazy do 24 hodin a bez prodlení poskytují technická doporučení.

Vlastní konfigurace – nestandardní zdvih, speciální materiály pro korozivní prostředí nebo dokumentace jaderné třídy – jsou řešeny jako rutinní zakázky, nikoli výjimky. Po dodání poskytujeme pokyny k instalaci a rady pro údržbu, včetně doporučení pro pravidelné funkční testování, abychom zajistili trvalou spolehlivost po celou dobu životnosti.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Závod o rozloze 35 000 m², Jiangsu, Čína – export do více než 45 zemí.

Hydraulické tlumiče, které se zablokují pouze tehdy, když to potrubí potřebuje, a po zbytek času zůstávají stranou.
